Rappel du dernier message de la page précédente :
veday
  • veday
  • Special Cool utilisateur
  • #45
  • Publié par
    veday
    le 14 Avr 2017, 09:15
hello
aller hop je vous met la suite, ça avance super bien, je viens de finir la mise en place des composants bon comme dis plus haut j'ai mis le gros 220uf/350v au lieu du 220uf/63v qui était endommagé.



composants


prochaine étape, raccordement de tout ces petits fils au bon endroit.

à très bientôt.
Matt310
C'est bien sympathique comme passe temps... ça donne envie !
veday
  • veday
  • Special Cool utilisateur
  • #47
  • Publié par
    veday
    le 15 Avr 2017, 13:36
hello
oui c'est sympa
alors voila j'ai presque terminé, voici une petite photo:

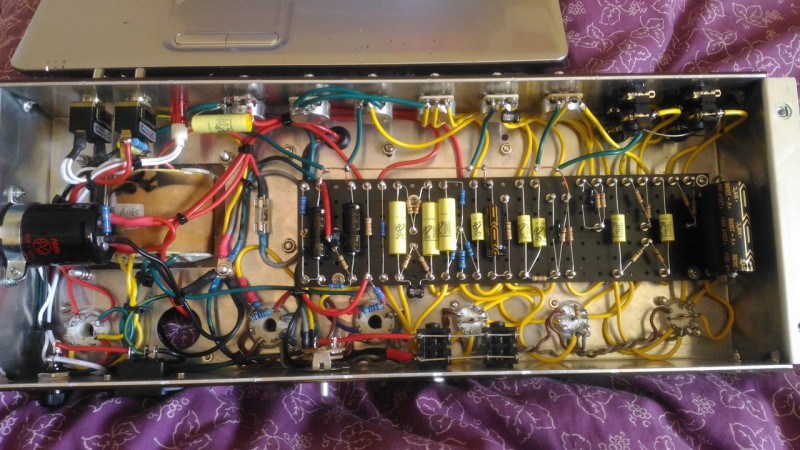

ampli


à très bientôt.
PiPiRoSe
super
ptit truc qui me chiffonne quand même le 6,3 pour le chauffage des tubes est surement a revoir
ne pas faire passer les fils jaune comme ça .
ça vas surement t amener des soucis

sinon bravo
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #49
  • Publié par
    oldamp
    le 15 Avr 2017, 14:12
le gros 220µF c'est pas très bon... il pend sur des pattes et va finir par casser avec les vibrations ! En plus la "chimie" ne va pas bien se faire, alimenté juste par quelques volts.... Et oui, le chauffage doit passer bien dans l'angle du chassis...
veday
  • veday
  • Special Cool utilisateur
  • #50
  • Publié par
    veday
    le 15 Avr 2017, 14:38
hello
je pense reprendre le câblage des pré amp, ça fait brouillon, en cherchant bien dans mes affaires j'ai trouvé un weber 220uf/50v, je vais donc le monter à la place du gros.
pouvez vous m'expliquer plus en détail ce problème de chauffage que vous voyez? c'est les fils marron et gris il me semble, désolé je suis encore sur mon premier ampli, ça va s'améliorer mais la je patauge encore
en tout cas merci, ce qui est sur c'est que c'est pas pour tout de suite la mise en route et les tests.
je reviens vers vous bientôt.
veday
  • veday
  • Special Cool utilisateur
  • #52
  • Publié par
    veday
    le 15 Avr 2017, 17:48
la déjà je n'ai pas pu refaire le chauffage, je n'ai plus de fil mais j'ai refais le câblage des pré amp et j'ai mis un tout petit condo à la place du gros:

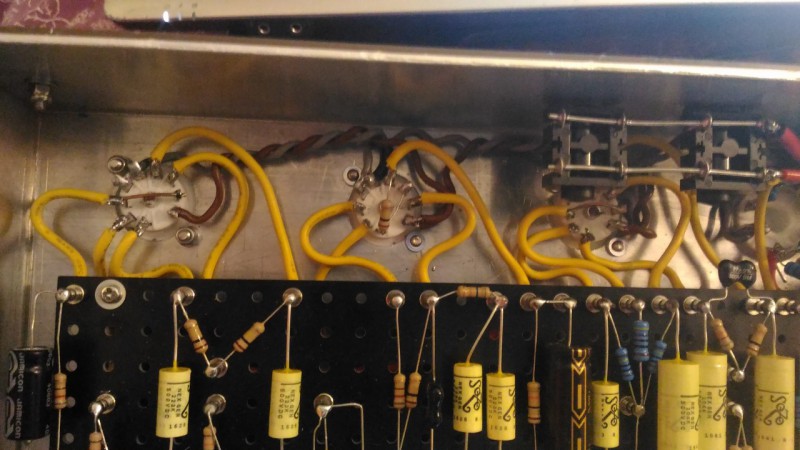

ampli


je trouve que ça fait un peu plus soigné qu'en pensez vous?
PiPiRoSe
déjà ya pas photo c bien mieux
encore un peu "améliorable" mais t est sur la bonne voie
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #54
  • Publié par
    veday
    le 15 Avr 2017, 17:53
héhé, c'est très long à faire son premier ampli il vaut mieux reprendre ce qui ne va pas pour vraiment être sur de la réussite du projet.
PiPiRoSe
n est pas peur de perdre du temps a revérifier tout ce que tu peux avec le multimetre avant la mise sous tension .
après avec l ampli sur on et avec le stb qui coupe le jus tu regarde encore ce que tu peux(le 6,3 par exemple , le circuit bias enfin la totale )
si tout te parait ok la tu bascule le stb (moi perso a la première mise sous tension je me prépare a couper au cas ou )

après contrôle vit fait ,bias et test et tu nous dis

pour un premier c'est très bien , si tu veux met une photo bien nette et on regardera si on voit quelque chose .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #56
  • Publié par
    veday
    le 15 Avr 2017, 19:05
merci bien, je ferai d'autres photos sans soucis.
j'ai quand même bien envie de refaire les fils de chauffage, vous en prenez sur quel site du câble, c'est du 20AWG je crois, peu être que vous utilisez un câble spécifique adapté pour faire des torsades?
je vais refaire les câbles des masses aussi, c'est pas propre comme ça.
veday
  • veday
  • Special Cool utilisateur
  • #57
  • Publié par
    veday
    le 17 Avr 2017, 09:17
hello
en photo, le coin potar, vous pensez qu'il y a quelque chose à améliorer? raccourcir des câbles?

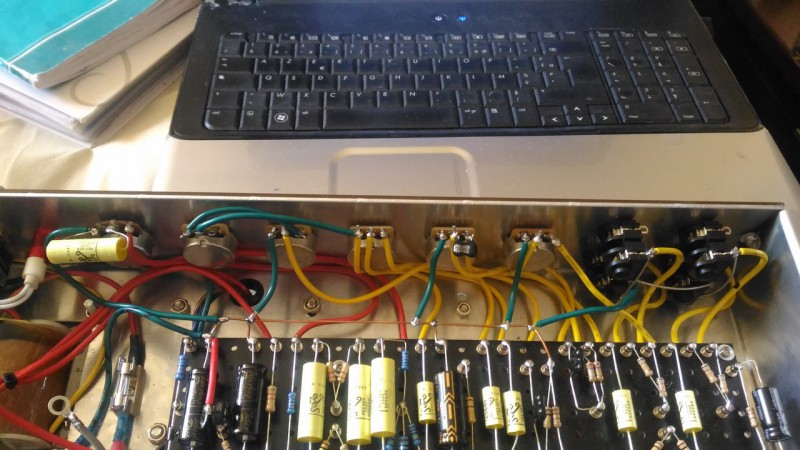

potar


avant de mettre en tension, je reprend ce qui ne va pas.

à plus tard et merci.
PiPiRoSe
un poil les jaunes et plus les rouges limites .
pour vérifiez le circuit c'est pas assez net ( pour moi en tous cas )
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #59
  • Publié par
    veday
    le 17 Avr 2017, 09:56
dac je vais améliorer ça merci
veday
  • veday
  • Special Cool utilisateur
  • #60
  • Publié par
    veday
    le 17 Avr 2017, 17:30
re

alorsj'ai refais un peu les jaune et les rouge et ça donne ça:

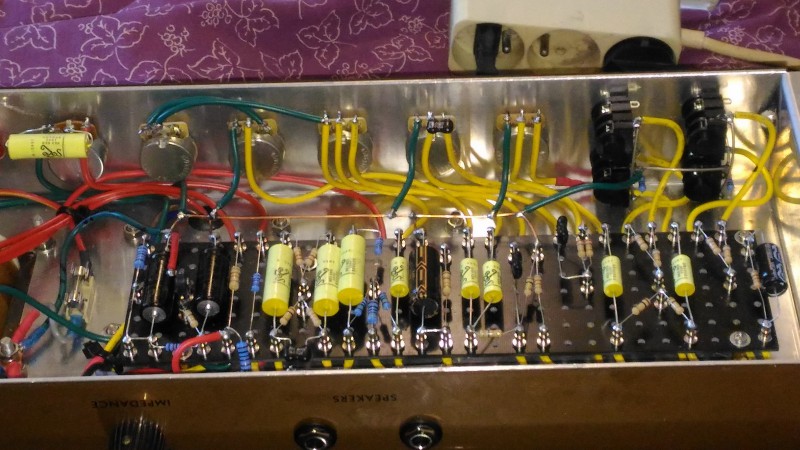

potar


la c'est un peu mieux, par contre, pour les sockets des tubes de puissance je trouve que c'est le bordel, pareil pour la rectifieuse et pareil pour tout ce qui se trouve vers le transfo... je m'y suis pris à trois fois pour améliorer mais je n'y arrive pas, c'est pas propre, je suis déçu

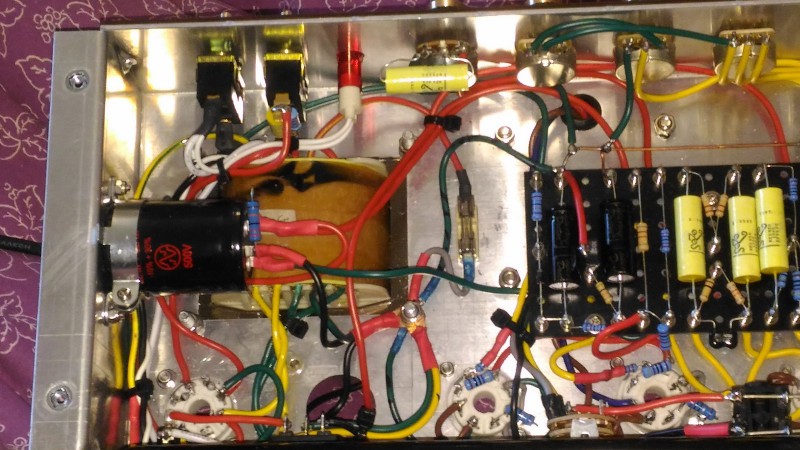

transfo1

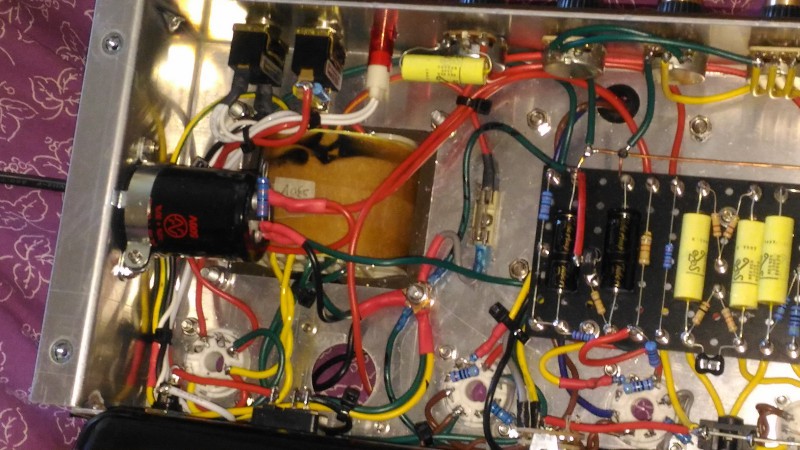

transfo2


je pense que ça va poser problèmes ce bazard de câbles.

dernier point, il me manque un condo 16+16 car ils m'ont livré deux condo 32+32m, je pense monter celui la, il me semble qu'on m'a dit que ça ne poserai pas de soucis, au pire j'en commanderai un si c'est pas bon.
