Kit JTM 45 Tone Factory

Rappel du dernier message de la page précédente :
veday
  • veday
  • Special Cool utilisateur
  • #15
  • Publié par
    veday
    le 04 Avr 2017, 21:00
bien le bonsoir

je viens vers vous ce soir car malgré toute ma motivation sur ce projet, la c'est la douche froide.
donc pour rappeler un peu l'histoire de mon jtm45, je l'ai acheté sur tone factory:
https://www.tonefactory.nl/mar(...)5-kit
sur l'achat de ce kit l'entreprise ne fournis ni les schémas ni le layout, ils vous donnent uniquement une notice avec des photos, pour ceux qui sont curieux, voici cette notice:

http://www.tonefactory.nl/doc/(...)1.pdf
http://www.tonefactory.nl/doc/(...)2.pdf
http://www.tonefactory.nl/doc/(...)3.pdf
http://www.tonefactory.nl/doc/(...)4.pdf
http://www.tonefactory.nl/doc/(...)5.pdf
http://www.tonefactory.nl/doc/(...)6.pdf
http://www.tonefactory.nl/doc/(...)7.pdf
http://www.tonefactory.nl/doc/(...)8.pdf

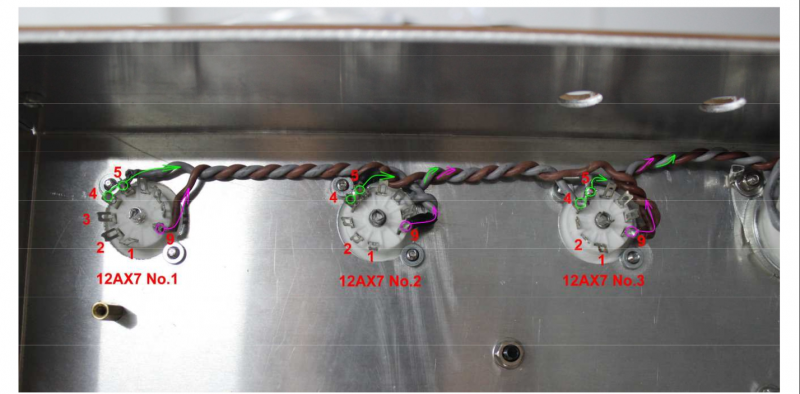

mon grand soucis se trouve ici car j'ai commencer le câblage aujourd'hui, enfin j'ai pu faire que 3 soudures vu le soucis( voir la photo):




regardez bien ce câblage et surtout les couleurs, n'y a t-il pas quelque chose qui vous dérange? je suis peut être trop soucieux ou inquiet sur ce projet mais pour moi ce câblage n'est pas bon et en l'absence de layout...

je ne trouve nul part sur le net de layout jtm45 venant de tone factory, il est différent de TAD et de ceriatone comme on peut le voir sur leur notice.

vu mon niveau je vais bien lire vos recommandations à ce sujet car si leur notice est bancale dès les premières soudures et bien ça veut dire que le projet est mort, j'ai pas envie de tout faire peter, avec un DIY d'ampli à lampe, le hasard n'est pas trop recommandé, bref je suis vraiment déçu la, c'est la belle douche froide .

merci à ceux qui vont prendre un peu de temps pour moi
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #16
  • Publié par
    oldamp
    le 04 Avr 2017, 21:54
bah ! le chauffage c'est de l'alternatif, alors marron ou gris... kif kif ! Mais en hifi on alimente toutes les 12AX7 dans le même sens... donc celle du milieu, tu inverses marron et gris...

c'est effectivement u peu débile de se donner tant de mal à photographier ce pas à pas et de ne pas mettre le layout papier !

En plus je vois qu'ils sont très kons : ils mettent des R métal là où il faut des carbon comp et vice versa ! ! !

Sinon, tu suis les photos et ça devrait aller. A condition de comprendre un minimum le rôle de chaque élément...
veday
  • veday
  • Special Cool utilisateur
  • #17
  • Publié par
    veday
    le 04 Avr 2017, 22:01
super l'ami, je vais juste inverser les deux couleurs sur la seconde 12AX7, de toute façon dés que je ne comprends pas un truc je passe par ici, ce qui est bien c'est que ça me permet de bien comprendre les choses au fur et à mesure et en plus ça peut aider d'autres personnes qui rencontrent (ou rencontreront) les mêmes soucis

merci!!! je vais pouvoir continuer, problème résolu

la suite, très bientôt.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #18
  • Publié par
    oldamp
    le 04 Avr 2017, 22:12
oui mais bon, là je vais dormir.......
veday
  • veday
  • Special Cool utilisateur
  • #19
  • Publié par
    veday
    le 04 Avr 2017, 22:18
t'inquiètes, moi aussi je continue demain, bonne nuit à toi.
PiPiRoSe
mon conseil : avant d aller plus loin lis ça plusieurs fois a tète reposé pour te familiariser avec l ampli avant de reprendre le montage c'est plus clair que tes photos regarde ici

a toi de faire les vérifications bon courage
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #21
  • Publié par
    veday
    le 05 Avr 2017, 07:55
bien le bonjour,

il est parfait ton doc, je vais regarder ça très en détail.
merci bien

bonne journée
PiPiRoSe
pour le marshall like les docs metroamps c'est une bible
c'est très clair et très bien fait normalement avec ça tout roule

si ta un doute quelque part demande avant de faire une bêtise
ya plus qu a
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #23
  • Publié par
    veday
    le 05 Avr 2017, 08:31
oh que oui, pas de choses laissées au hasard, surtout que je prends vraiment mon temps merci bien pour cette doc

ah oui juste un truc, je me galère trop avec mon vieux fer à souder, vous travaillez avec quel fer? peu être un modèle à me conseiller, qui serait bien adapté pour nos diy?
encore merci
stege106
bonjour,

- faut de préférence une station de soudage, avec réglage de puissance et changement de pointe ( pannes interchangeables standards).... et pas trop faible car de gros composants demandent plus de puissance (et inversement).

il y en a à tous les prix... faut juste éviter les merdes.


une bonne vidéo comparative entre une merde et du passable à pas cher.

s
veday
  • veday
  • Special Cool utilisateur
  • #25
  • Publié par
    veday
    le 05 Avr 2017, 10:25
ah oui c'est à fuir ces trucs la!
j'avais repéré ceci qui me semblait très bien, seul hic les 40w :
http://www.conrad.fr/ce/fr/pro(...)getID

bon, dans quelques semaines je débute une grosse formation d'électronique par correspondance, une meilleur station serait sans doute plus adapté, un outil de ce genre:
http://www.conrad.fr/ce/fr/pro(...)=list

j'ai tellement un petit niveau dans le milieu pour l'instant que je ne sais pas si réellement je ressentirai la différence entre ces deux produits, il y a un gros écart de prix.
veday
  • veday
  • Special Cool utilisateur
  • #27
  • Publié par
    veday
    le 05 Avr 2017, 10:41
c'est aussi ce que je me dis, elle a l'air bien la station que tu me link, des fois ça sert a rien de se prendre la tête 107 ans sur un truc de grosse marque alors que certains produits sont très valable pour bien moins cher.
stege106
je t'avoue que je ne l'ai pas essayé, mais elle est dans mon agenda d'achat (j'attends de trouver une bonne raison de virer mon ancien fer)...

si quelqu'un d'autre à d'autres propositions/remarques, je suis preneur également.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #29
  • Publié par
    oldamp
    le 05 Avr 2017, 12:11
oui... bon... quand je lis : "marque : unbekannt", ce qui veut dire "marque : inconnue", je fuis !

la Weller à 109 est très bien, ou même celle à 99 ! Weller est une référence en soudure. j'ai deux stations qui ont plus de 20 ans et elles marchent toujours au poil. j'ai juste fait un eptit stock de pannes au cas où elles ne soient plus suivies dans quelques années....

Attention, si tu veux faire de grosses soudures de masse directement sur les chassis il te faut un fer basique 80/100W en plus ! là tu peux prendre du chinois, ça sert pour trois, quatre soudures à chaque chassis !

http://www.conrad.fr/ce/fr/pro(...)=list
