Kit JTM 45 Tone Factory

Rappel du dernier message de la page précédente :
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #90
  • Publié par
    oldamp
    le 26 Avr 2017, 23:41
ah ah t'as soudé le jack HP en oubliant le capuchon ! ! !
veday
  • veday
  • Special Cool utilisateur
  • #91
  • Publié par
    veday
    le 10 Mai 2017, 16:22
meuh non c'est joli comme ça

alors j'ai fais pas mal de tests sur cet ampli, le rendu n'est pas mal du tout en clair, avec une pédale de disto ou overdrive c'est une autre histoire mais je remet ça sur les hp de test qui sont deux celestion rocket 50w, vraiment pas terrible mais j'avais que ça.
prochainement je me ferai un cab avec un v30 + un g12t75, ça va aller beaucoup mieux.
je vous mettrai également des photos des mods que je suis en train de faire, master volume, switch feedback, boost...
peu être préamp en cascade, je sais pas encore, il faut que je me documente avant.
la suite bientôt
PiPiRoSe
regarde chez friedman pour trouver(piquer ) les bonnes idées ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #93
  • Publié par
    veday
    le 11 Mai 2017, 16:16
ah oui, y a des trucs vraiment top la dessus!
au passage, es que vous pensez que ce genre de gratte peu faire l'affaire pour débutant?:

https://www.thomann.de/fr/harl(...)s.htm

c'est pour brancher sur le jtm45 dans un premier temps, alors j'imagine qu'avec ce type de gratte on doit passer rapidement par le changement des micro pour y mettre des meilleurs.

enfin les avis sont très bon, je me méfie des avis de sites marchands.

edit: bon le lien ne fonctionne pas, voila les caracteristiques de la gratte:
Série Vintage
Corps en acajou
Table bombée en érable flammé AAA
Manche collé en acajou
Profil du manche en C
Touche palissandre
Rayon de la touche: thomann 350 mm
Repères trapézoïdes
Filets de corps et de manche couleur crème
22 frettes
Diapason: 628 mm
Largeur au sillet: 43 mm
Barre de réglage (Truss Rod) double action
2 micros double bobinage Wilkinson MWCHB Alnico style Vintage
2 réglages de volume (Push/Pull pour Coil-Split)
2 réglages de tonalité
Sélecteur 3 positions
Accastillage chromé Deluxe
Chevalet Tune-o-matic Deluxe
Mécaniques fermées moulées thomann sous pression
Cordes D'Addario EXL 010-046
Finition: Haute brillance
Couleur: Cherry Burst
veday
  • veday
  • Special Cool utilisateur
  • #95
  • Publié par
    veday
    le 11 Mai 2017, 17:25
hello
merci pour le lien, en effet elle est très bien noté
veday
  • veday
  • Special Cool utilisateur
  • #96
  • Publié par
    veday
    le 12 Mai 2017, 15:08
hello

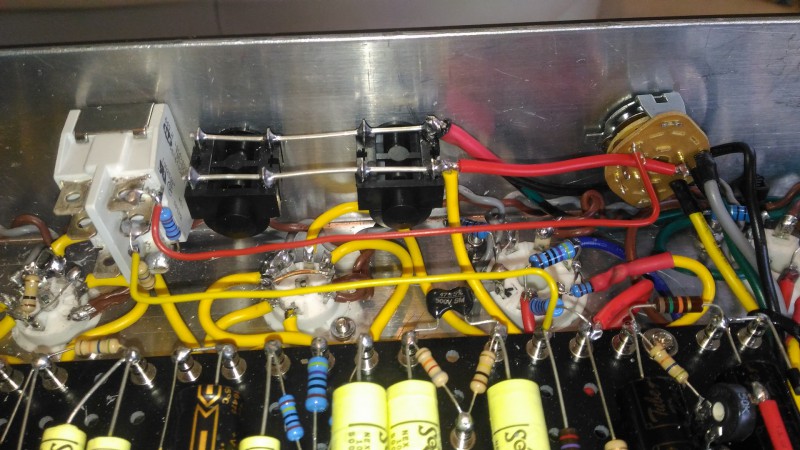

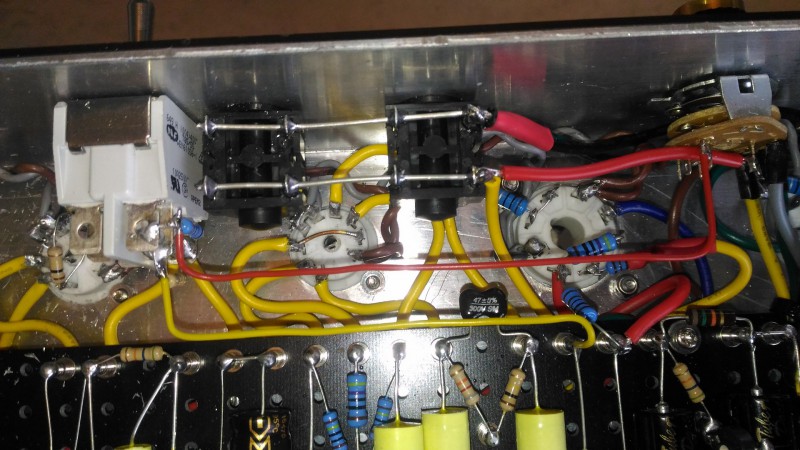

donc voici mon premier mod, le switch feedback, je vous montre en photos:









je pense avoir suivis le même plan que tubedepot, je vais faire un test ce week end
à bientôt
veday
  • veday
  • Special Cool utilisateur
  • #97
  • Publié par
    veday
    le 13 Mai 2017, 10:42
hello

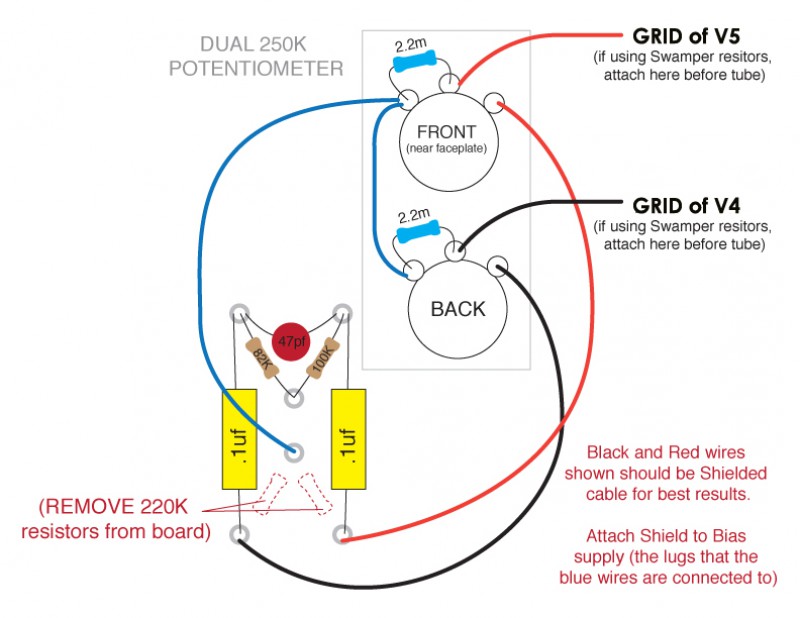

j'ai un petit soucis avec ce plan:





donc si je comprends bien, je déconnecte les deux fils qui partent de dessous les condos 1uf de la board et qui vont au pin 5 de V4 et V5, je vire les résistances 5.6k et je me sert de ces mêmes fils pour aller au potentiomètre, c'est bien ça?

merci à vous , je pense être bon mais... il vaut mieux plusieurs confirmations.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #98
  • Publié par
    oldamp
    le 13 Mai 2017, 10:54
ce sont les 220k qu'il faut enlever (c'est marqué ! ) par les 5.6k des grilles... les fils que tu as déssoudés du coté des .1µF vont au potard PPIMV (s'ils sont assez longs, sinon t'en mets d'autres....) et il te faut un bout de fil blindé 2 conducteurs qui ira des condos 0.1 jusqu'au potard PPIMV, le blindage faisant la liaison bleue de ton schéma.
veday
  • veday
  • Special Cool utilisateur
  • #99
  • Publié par
    veday
    le 13 Mai 2017, 11:05
nikel c'est bien ce qui me semblait, pour les résistances, c'est pas le soucis, j'ai bien compris la chose comme tu le dis.
pour le fil blindé j'en ai mais avec un seul conducteur, celui la exactement:
http://www.tubeampdoctor.com/e(...)_1879
ça pose pas de soucis, je fais la même chose mais avec deux câbles au lieu d'un seul.
bon ben nikel, je pense pouvoir attaquer
merci bien
oldamp
  • oldamp
  • Vintage Méga utilisateur
Pfuiiiiit ! t'achètes du cable à 13€ le m ? serais-tu du genre à avoir des costards à 6000

sinon, oui, tu mets deux bouts avec les masses bien soudées ensemble !
veday
  • veday
  • Special Cool utilisateur
  • #101
  • Publié par
    veday
    le 13 Mai 2017, 13:55
j ai pas un seul costard dans mon armoire!!! il viens pas de la bas mais il a les mêmes spec j'ai du le payer 2 euros
ok pour les masses
PiPiRoSe
pour moi mets du non blindé (le même que ta mis dans ton amp partout ça suffira largement)
vas pas prendre un truc hors de prix pour ça .

ou alors un câble micro correct (mogami 2549 c'est déjà le luxe )
enfin c'est toi qui commande
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
veday
  • veday
  • Special Cool utilisateur
  • #103
  • Publié par
    veday
    le 13 Mai 2017, 15:02
je l'avais déjà ce câble donc ça va

la je suis dessus, ça se passe bien, je vous met une petite photo dès que c'est fini.
veday
  • veday
  • Special Cool utilisateur
  • #104
  • Publié par
    veday
    le 13 Mai 2017, 16:36

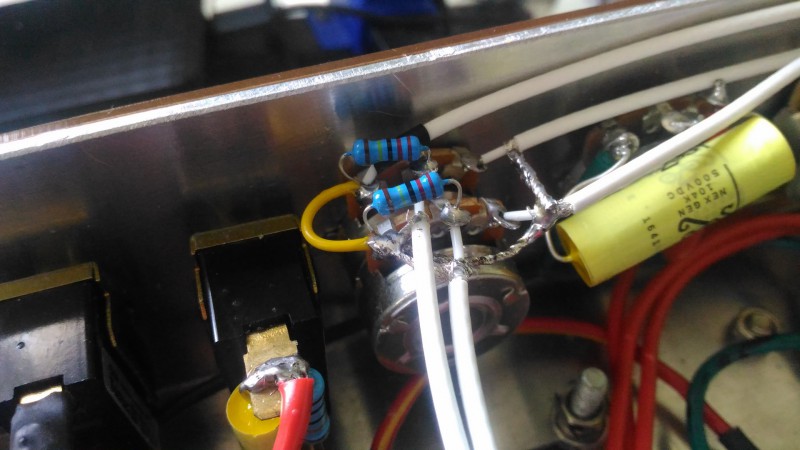

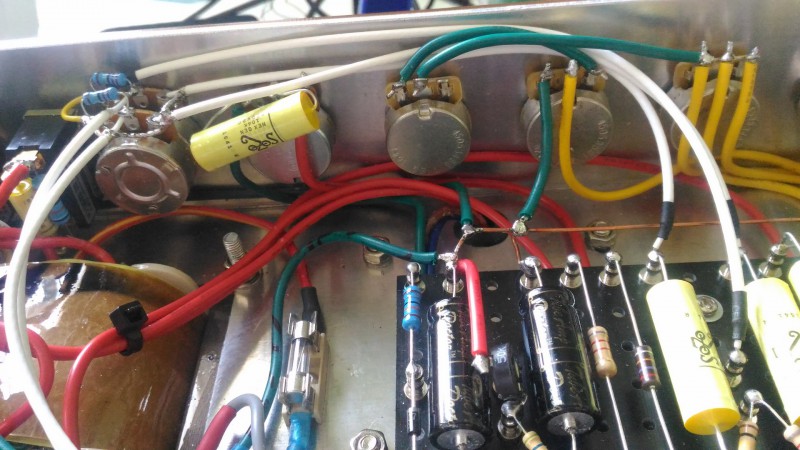

et bin je me suis galéré pour faire les 4 fils de blindage, si je refais ça un jour je prendrai du câble blindé 2 conducteurs, ça divisera par 2 le nombre de masses!!


master






j'ai fais au mieux, c'est un peu chiant à faire
veday
  • veday
  • Special Cool utilisateur
  • #105
  • Publié par
    veday
    le 14 Mai 2017, 17:57
salut tout le monde
alors voila à quoi ressemble mon petit jtm45 avec le master volume mis en place et fonctionnel:




ensuite, j'ai bien regardé le topic sur les Harley Benton 450plus et je pense me commander celle la:


harley benton

c'est la Harley Benton SC-450Plus LD Vintage Series à 158€ donc je me ruine pas vu comme elle est super bien noté.

j'ai une petite question concernant les pédales fuzz, vous me conseillez quel clone de pédale, y en a t'il une qui sort du lot et qui n'est pas super compliqué à faire?

merci à plus tard
