Comprendre le fonctionnement d'un ampli et sa création.

Et un Dim Bulb Tester !!

Merci pour vos réponse !

Aujourd'hui j'ai commandé le livre : "l'électronique pour les débutants qui sèchent les cours mais soudent sans se bruler les doigts"

J'ai commencé de lire les sites :
-http://www.sonelec-musique.com/electronique.html
-http://www.coda-effects.fr/p/astuces-theorie.html
-https://robrobinette.com/How_Amps_Work.htm

C'est super intéressant, je me régale !

Est ce que vous avez un site en particulier pour commander du matériel et des composants ?

"The guitar amp handbook" est sympa à lire, mais c'est une approche assez vague tout de même.

J'avais trouvé un fameux en pdf que j'avais envoyé à uelaurs membres du forum...

"Designing tube preamps..."

J'dois encore avoir ça dans un coin, faut que je cherche...

tube town
tube amp doctor
musikding
banzaimusic
bitsbox.co.uk

Entre autres.

Dans mon cas, les logiciels de simulation m'ont bien aidés (et m'aident toujours) à comprendre comment fonctionne un circuit.

SwitcherCad permet de rentrer un schéma électrique (ou une partie de schéma), la simul et permet de visualiser le signal en divers points. C'est assez efficace.

http://www.projetg5.com/

Le forum est une mine d'or en plus du site en lui même.

Merci beaucoup , en se moment je suis entrain de lire le livre : L'électronique pour les débutants » qui sèchent les cours mais soudent sans se brûler les doigts.

Je me suis commandé quelques composants pour faire des petits montages simple.

J'y vais petit à petit.

Bonjour

J'ai effectué mon 1er montage avec un petit ampli de 1/2w .

[img]
hebergeur d image[/img]

[img]
photo libre[/img]

J'ai un petit HP 2watt 8 Ohm mais il est en mauvais état.

Est ce que je peu brancher sur cette ampli un HP en 4 Ohm ?

Bonsoir Outbreak

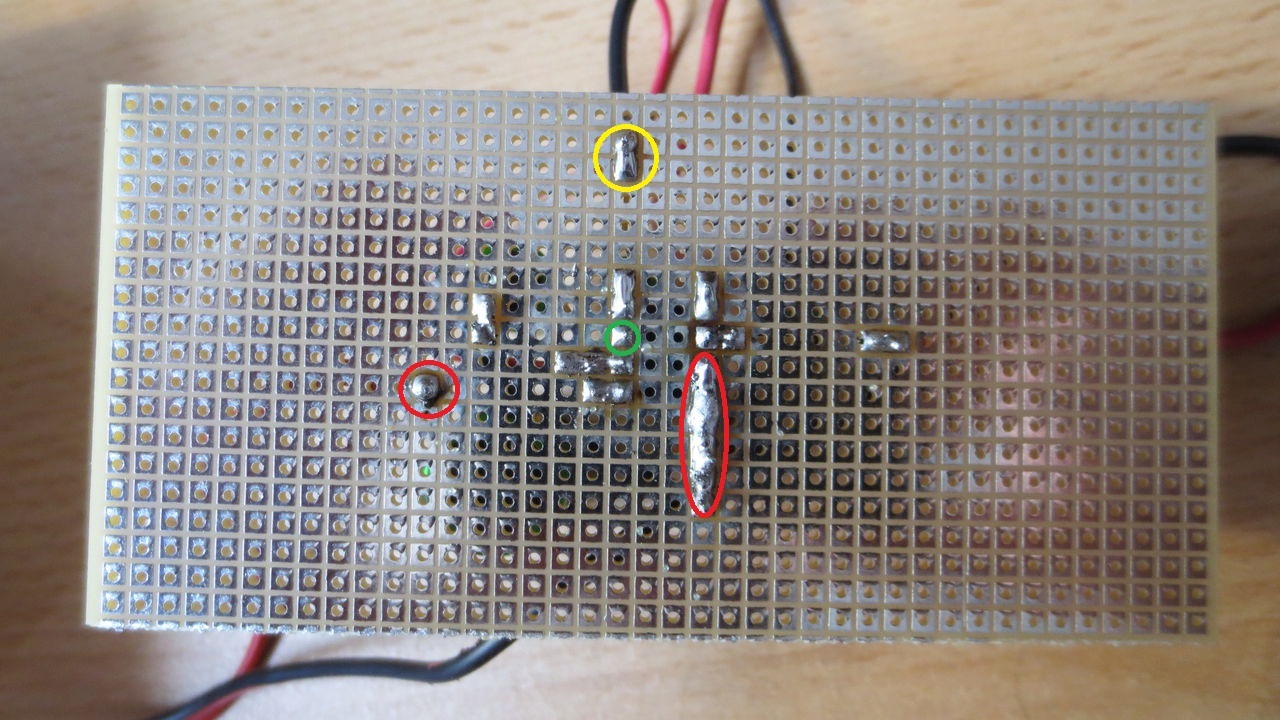

brasure en vert ok ,en jaune passable,en rouge boursouflée pas exemplaires,Cdlt Jeff

Ok , j'ai fait comme j'ai pu car c'est la 1ere fois.

Mon fer à souder est mort, quand j'ai souder le bout c'est mis à fondre. Comment je ne sais pas. Il faut que j'en achète un autre.

Cela arrive si lors de la première utilisation tu n'étames pas la pointe. Cela permet de protéger la pointe de l'âme décapante.

Mince :/ je ne savais pas. Comment est ce qu'on étames la pointe ?

Normalement les pannes "neuves" sont recouverte d'une substance qui permet à l'étain d'y adhérer.

il suffit donc de bien tremper la pointe dans l'étain fondu avant tout premier brasage et c'est tout.

si tu as un fer de bonne qualité, la panne est nickelée au bout pour ne pas être attaquée par le décapant de la soudure. quand le fers est chaud, tu fais fondre le fil de soudure dessus pour l'enduire d'un peu de soudure. nettoyage aveec une épponge humide, surtout pas de limes ou autre abrasif qui enleveront la couche protectrice de nickel....

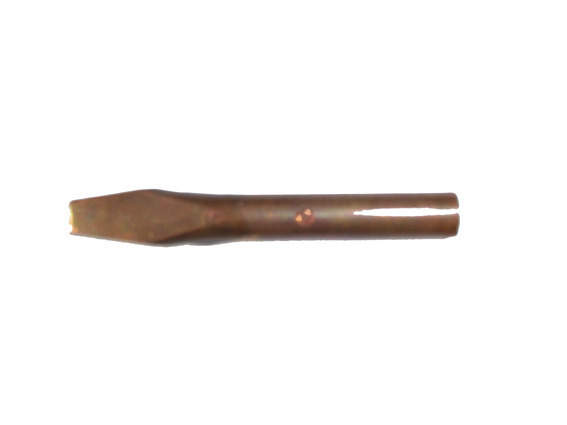

si tu as un fer "basique" avec une panne en cuivre, il faut aussi l'étamer soigneusement mais ça calamine assez rapidement et là il faut brosser ou limer légèrement pour retrouver le cuivre et ré-étamer....




Hébergé par Imagesia, le meilleur hébergeur d'images du net !

Pour les petits circuits comme le tien, oublie les fers à panne plate comme sur la photo 2.

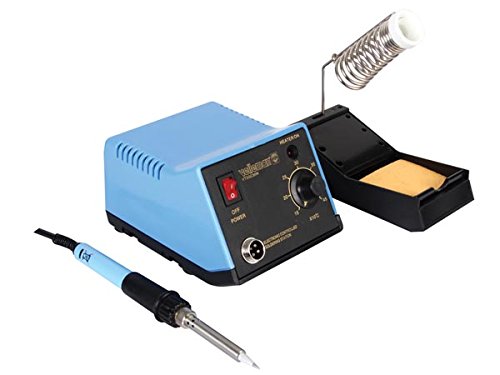

Puisque tu es débutant et motivé, voici une station de soudage que je te conseil:

http://ecx.images-amazon.com/i(...)L.jpg

Serte, ça représente un petit budget, mais c'est le jour et la nuit en terme d'utilisation et de confort. Choisis aussi un mélange étain plomb de bonne qualité avec 2% d'argent et pas trop épais, tu auras de belles soudures bien propre.

Les pannes à pointe fine de ce modèle sont très confortables et changeable facilement. [/url]

Pour mon fer à souder il n'est pas en cuivre sa c'est sur et pour du nickel il ne me parais pas assez brillant. Je suis aller à Bricoman et j'ai pris se que j'ai trouvé.
Il a une panne plate en plus... Rien de bon ! C'est pas mal pour un début

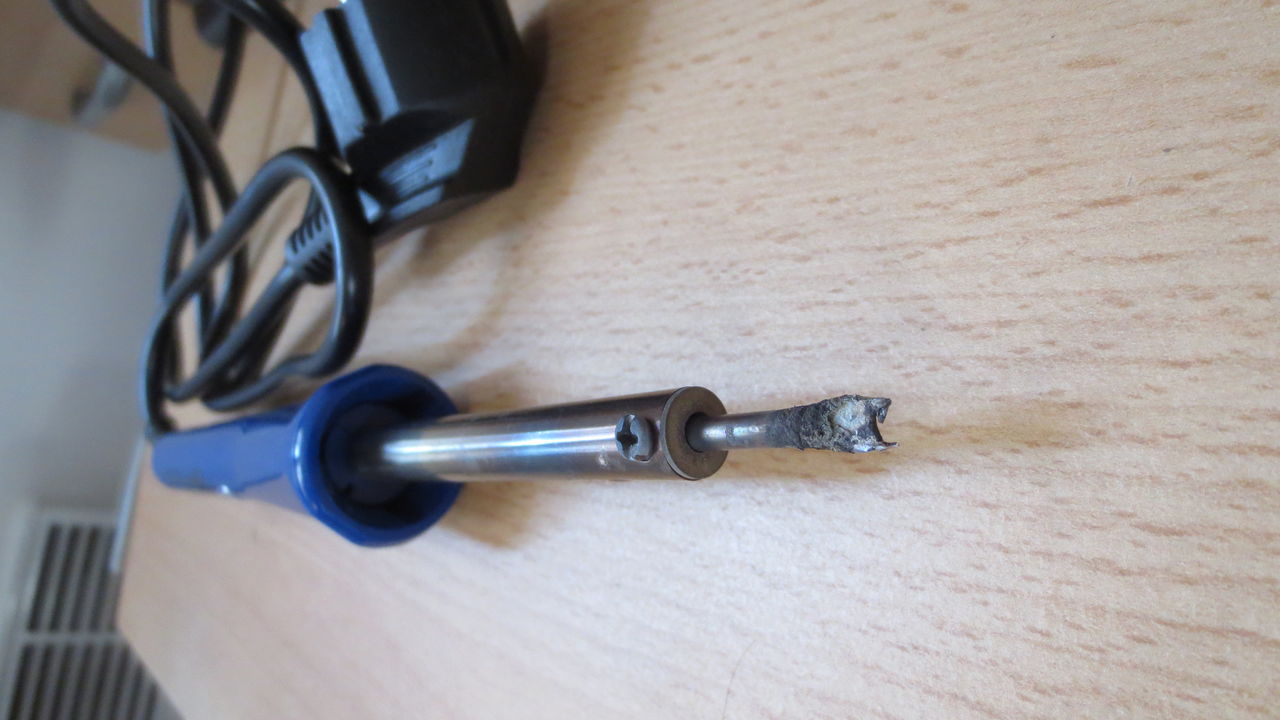

J'ai pris un photo, vous allez voir l'ampleur des dégâts :
[img][/img]

Pour le nouveau fer à souder je ne vois pas la marque ni le modèle sur l'image. Peut tu me dire lequel c'est exactement ?

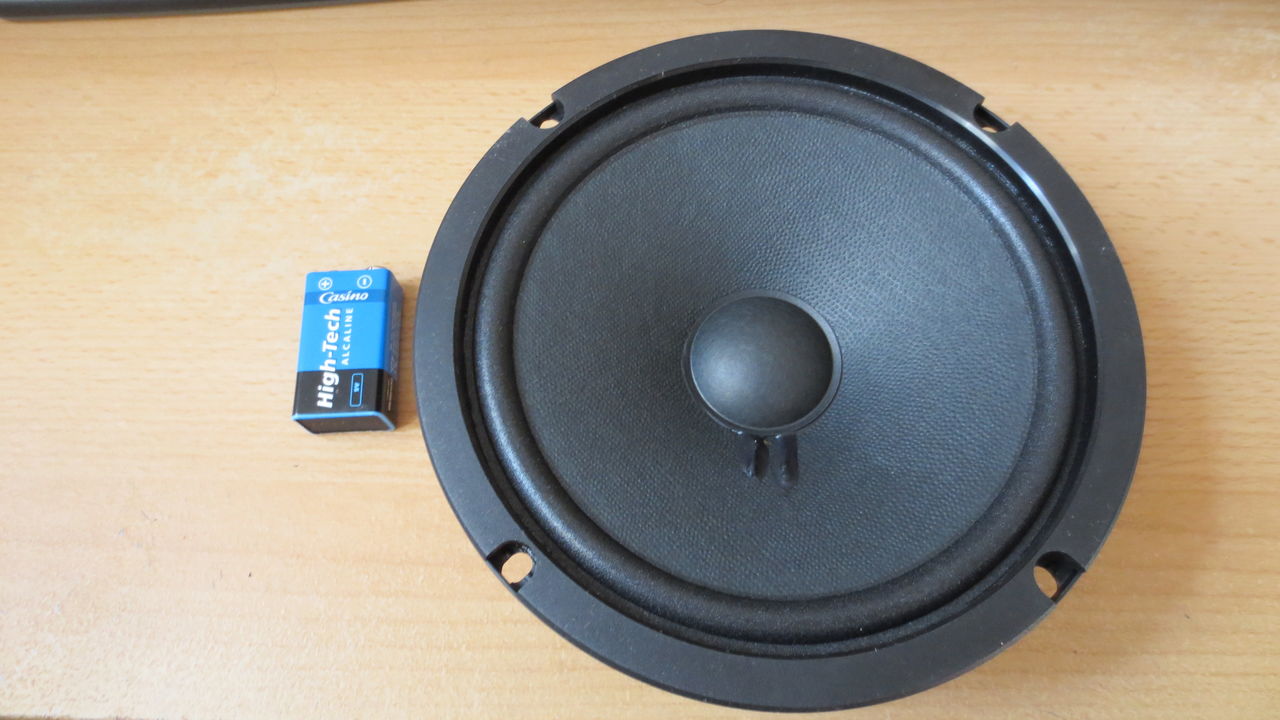

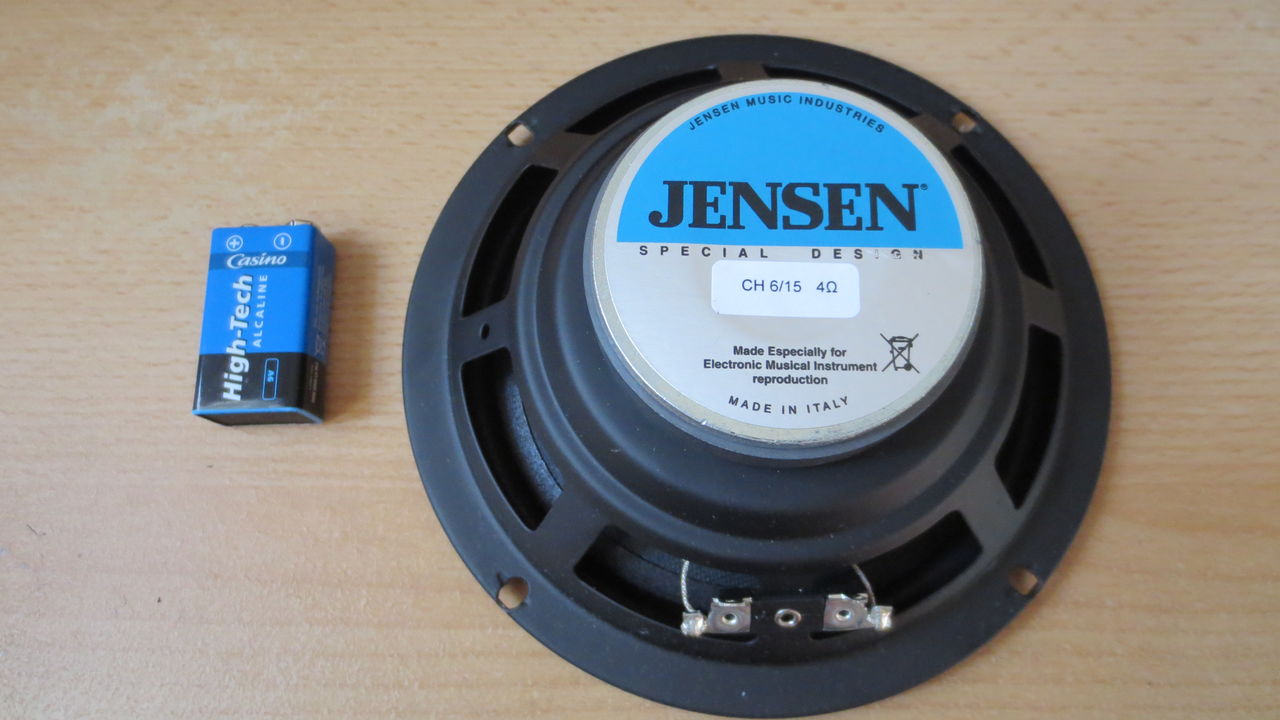

Je vous avez parlé d'un HP 6" en 4 Ohm pour les montages.
Le voici il est arrivé :
[img][/img]
[img]
image gratuite à télécharger[/img]

Je crois que mon montage est pour un HP de 8 Ohm. Oui je me suis bien planté je crois mais avec un ampli comme sa sa passe peut être. C'est pas un ampli à tube.
Un avis ou pas ?

Merci pour vos réponse.

Ps:
