Amen

Pour le son il faudra attendre que la carte son que j'ai commandée soit livrée. Le fournisseur doit être ré-approvisionner la semaine prochaine, j'espère la recevoir rapidement.

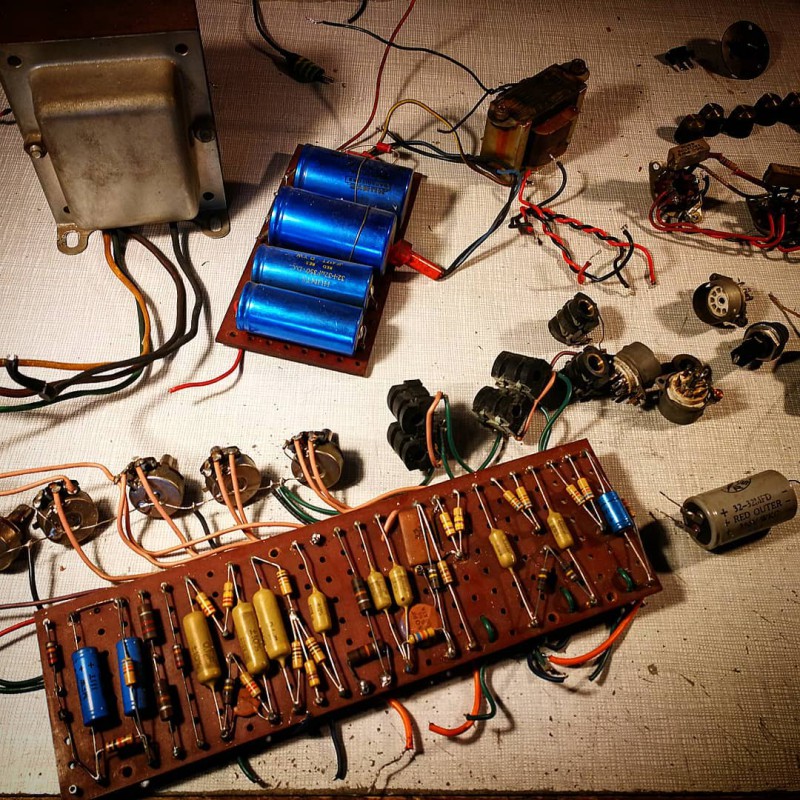

Au menu aujourd'hui (et les prochains jours) : remontage et remise en état d'un Super Bass de 67 :

Miam !

Comment tu fais pour trouver tout ça ?

C'est un Super Bass de 67 que j'ai acheté, à restaurer. Je l'ai entièrement démonté pour pouvoir prendre des mesures précises du châssis et scanner les faceplates, pour les cloner. Ensuite ça permet de refaire le câblage bien proprement et de remplacer plus facilement les composants qui doivent l'être.

Bien sûr, quand je dois remplacer des composants, je n'utilise que les composants de la bonne époque et du bon type, pour que l'ampli garde (ou retrouve, dans ce cas) sa valeur.

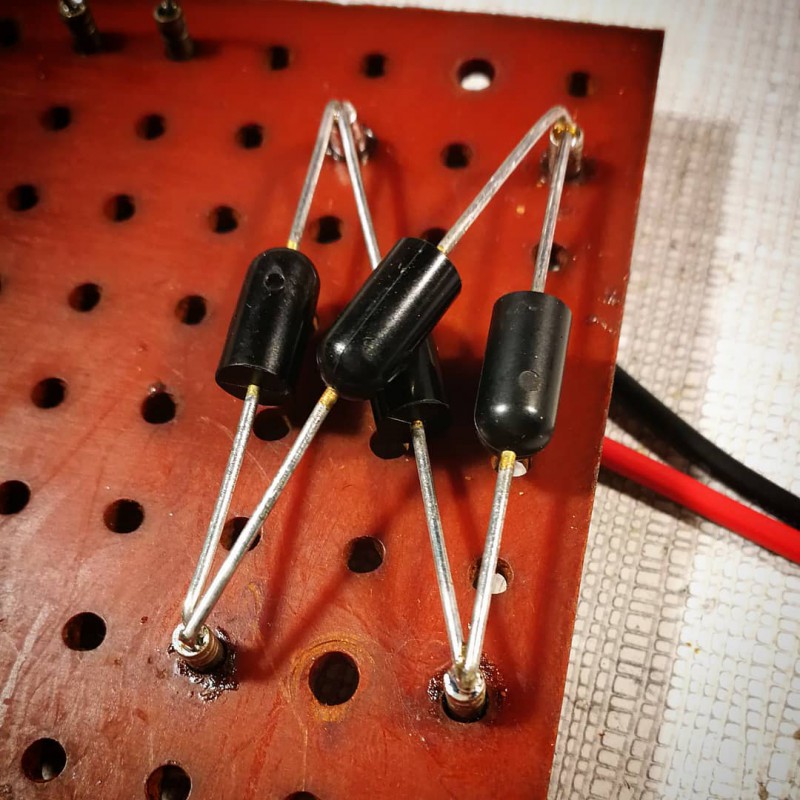

Par exemple les diodes avaient été remplacées (et c'était soudé à l'arrache en plus) donc je mets des BY127 d'époque, qu'on trouvait sur ces amplis à l'origine (parmi d'autres références) :




De la même façon, je remplace les condos de filtrage par les mêmes modèles mais neufs (New Old Stock), que je reformer avant de les installer dans l'ampli, bien sûr :




Certaines résistances carbone sont hors specs, je les remplacerai probablement plus tard. Pour tous ces composants d'époque, j'ai un stock et j'achète ce qui me manque. Pour les "Plexi" je fais plus attention que pour les post 70 (qui ont beaucoup moins de valeur).

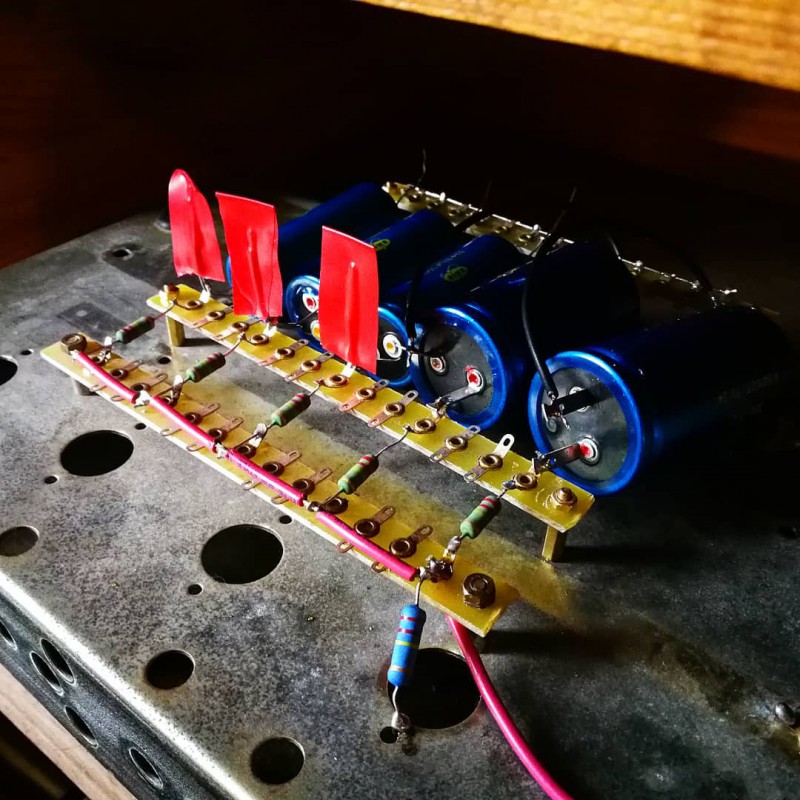

Le forming bench

Oui d'ailleurs il faudra que je le "modernise" un peu... Là j'utilise un transfo Partridge, sur un châssis de Carlsbro 50TOP. Quel gâchis !

Quand tu reformes les condos, tu commences par une tension plutôt faible et tu montes peu à peu ? Des By127, j'en ai, mais..... vertes !

Je ne sais pas si les vertes sonnent aussi bien....

Sinon la tension, c'est le condo lui-même qui la fait varier. Je cale simplement la tension maxi au variac en fonction des condos (sur la photo ce sont des 350V)

Malheureusement pas eu le temps d'avancer autant que prévu cette semaine.... néanmoins les sockets sont de retour :

Tu remets les grid stoppers comme à l'origine?? (2 lampes sur 4 sont couvertes)
Ça m'étonne de toi!
Bon ok, on est sur un plexi là......

L'idée est de le remettre en état d'origine, je n'apporterai pas de modif (sauf à la demande de l'acheteur)

Et oui, j'avais compris.
