Cablage Mesa Road king 2x12 ?

RomDback
Salut,
Je viens d'echanger un 2x12 Mesa modele Road King, et je constate qu'il manque les entrées jack en 8ohm, il ne me reste que celle de 4ohm. Je ne comprends pas pourquoi l'ancien proprietaire a sorti ces entrees qui permettaient de jouer sur 1 seul hp au choix.

Bref, j'aimerais le recabler comme d'origine mais je ne sais pas comment c'est fichu à l'interieur...

Quelqu'un aurait une photo du sien ou un shemas pour tout remettre en fonction ?

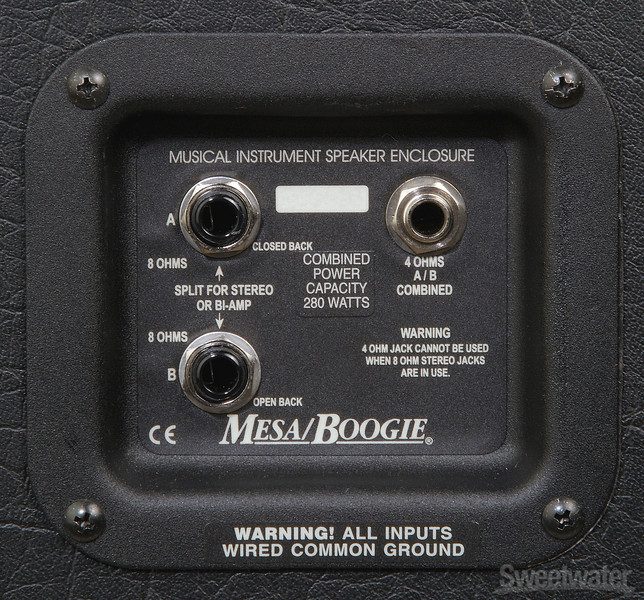

Le but

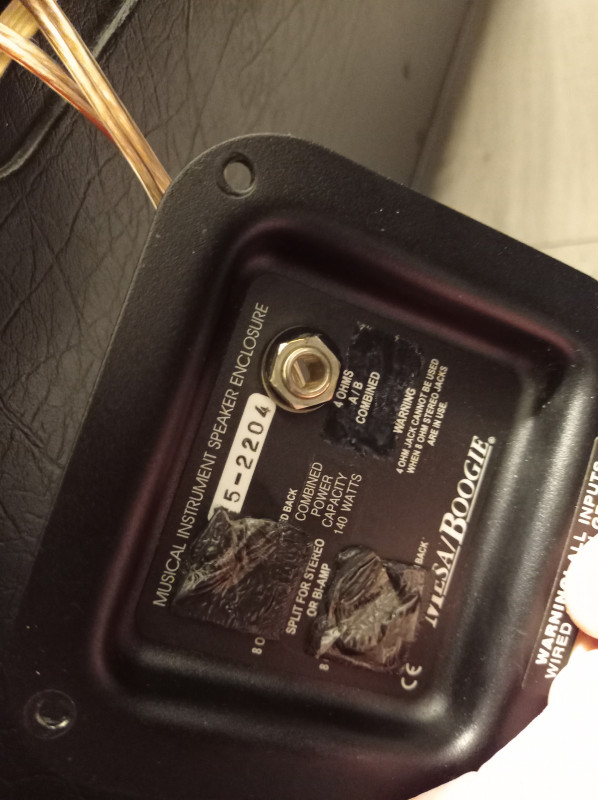

Actuel

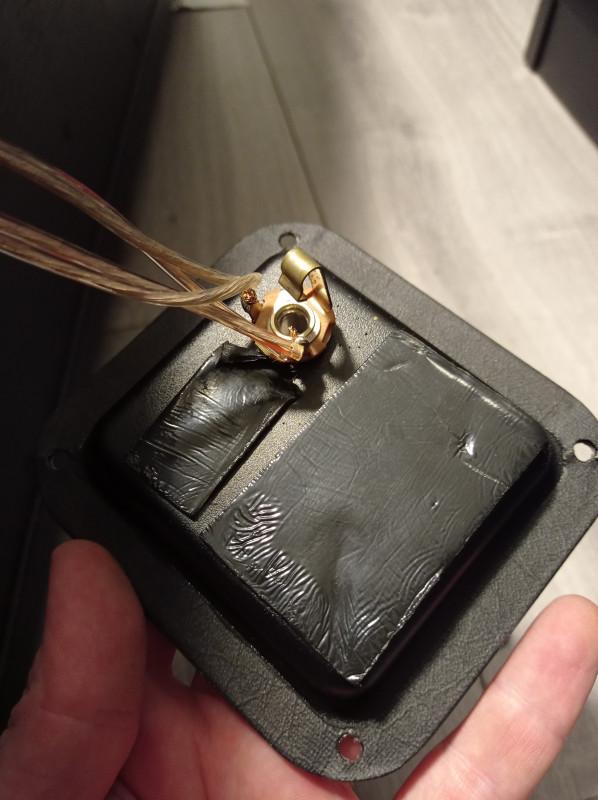

Cablage actuel
jyvoipabo
Bonjour,
Le schéma se trouve assez facilement.
https://tonymckenzie.com/rk-2-(...)c.pdf
Pas trop facile à interprété quand on n'a pas le machin sous les yeux.
Il faudrait vérifier que le transfo de sortie n'a pas été remplacé. Ceci pouvant expliquer cela.
JP
RomDback
Heu... T'es sûr de ton shema ?, mon road king n'est qu'un baffle 2x12, pas un ampli, pas de transfo...
jyvoipabo
Bon d'accord.
Si c'est un baffle alors ma réponse est KO.

Mais cela n'a pas l'air si compliqué.

Le jack 4 Ohm met les haut parleurs en parallèle.
Si on enfonce un jack dans une quelconque des entrées 8 Ohm, le couplage en // est ouvert et il est ainsi possible de connecter les 2 haut parleurs séparément (split) dont un a baffle ouvert (open back).
Chez Boogie on aime bien les choses compliquées avec des astuces dans les commutations par jack. C'est probablement pour cette raison que cela a été modifié.
A mon avis, on peut faire la même chose en conservant les 2 jacks 8 et en rajoutant 1 inter.
JP
TheSoulsRemain
RomDback a écrit :
Heu... T'es sûr de ton shema ?, mon road king n'est qu'un baffle 2x12, pas un ampli, pas de transfo...


on va laisser notre nouvel ami de côté quelques instant le temps qu'il comprenne la question posée

Donc tu veux le remettre comme avant ?

il te faut des jacks à coupure (le nom exacte m'échappe) ...

le schéma est ici :

https://www.sevenstring.org/th(...)6245/

Faire gaffe aux rondelles metal justement puisque les masses sont communes.

Tu peux trouver les jacks sur TAD ou chez NOS

La photos des jacks est ici (pas le même câblage ! juste les jacks)

https://forum.fractalaudio.com(...)6429/
TheSoulsRemain
manulonch a écrit :
Y'a moyen de faire pareil avec juste 2 jacks à coupure.


tout a fait, mais il souhaite remettre comme c'était avant.
(je ne comprends pas d'ailleurs pourquoi Mesa a mis 3 jacks en fait...)
jyvoipabo
Bizarre le jack de droite :

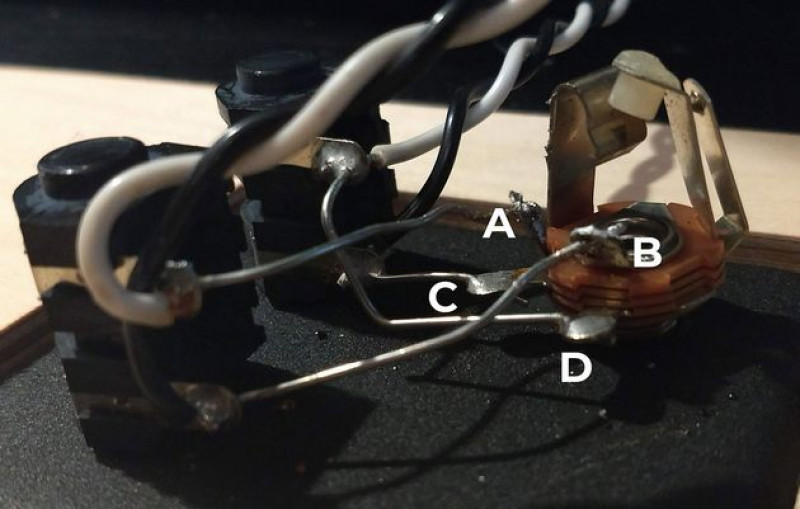

Bizarre ce jack

JP
jyvoipabo
Bof c'est le bitonio en plastique qui a du se barrer.
Ce qui a mis tout en court jus.
Ceci expliquant la modif qui a été faite.
Pas de pb c'est bien du Boogie !
JP
TheSoulsRemain
jyvoipabo a écrit :
Bof c'est le bitonio en plastique qui a du se barrer.
Ce qui a mis tout en court jus.
Ceci expliquant la modif qui a été faite.
Pas de pb c'est bien du Boogie !
JP


Tu as l'air quand même d'être un bon technicien toi
Clement
  • Clement
  • Special Méga utilisateur
Salut

C'était mon cab, je l'avais câblé en série afin d'avoir une sortie mono 16ohm à l'époque.
Il semblerait qu'il soit en parallèle mono 4ohm maintenant ?

J'ai demandé à Mesa des photos du câblage d'origine :

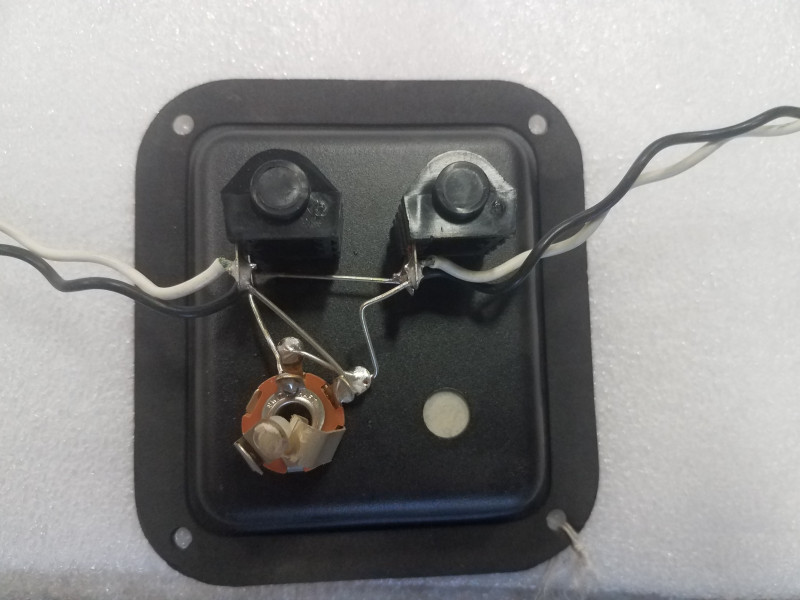

Câblage roadking 2x12

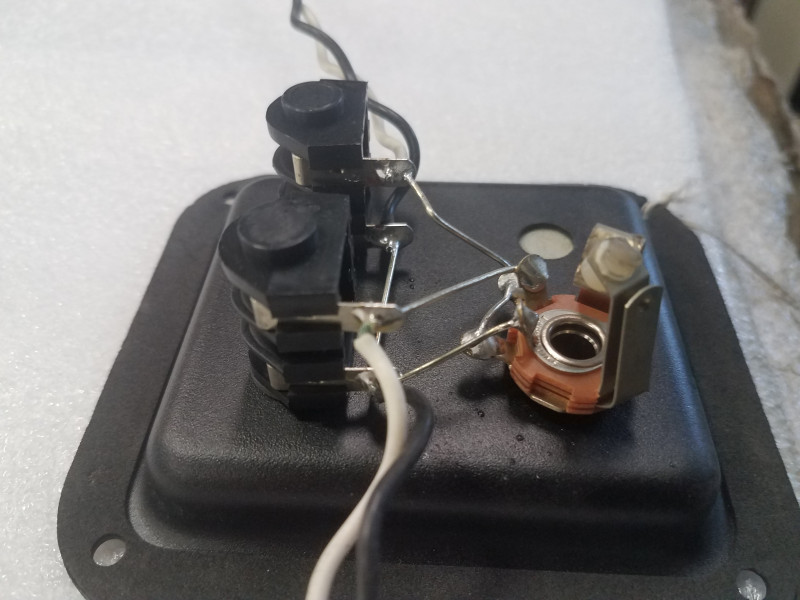

Câblage roadking 2x12

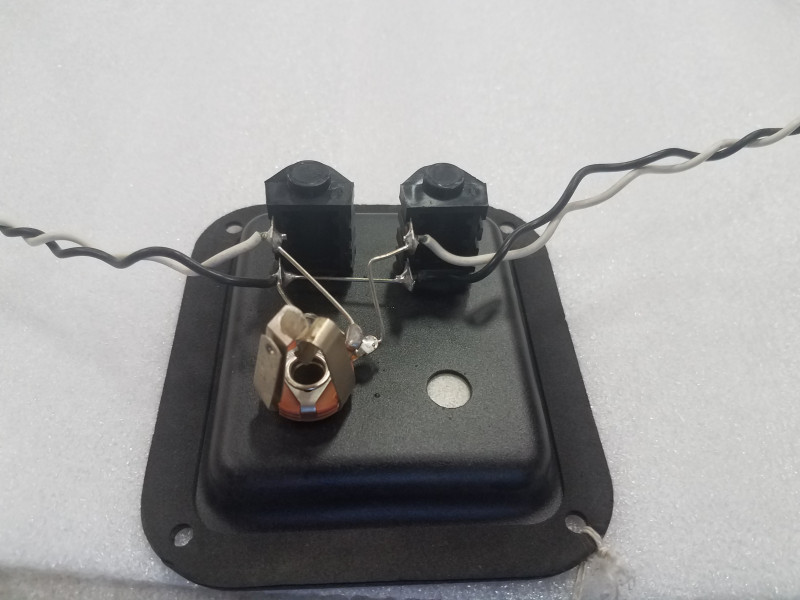

Câblage roadking 2x12


Fender Rivera user's club
RomDback
oldamp a écrit :
Situ ne veux pas t'embêter, tu remplaces tout par ça !

https://www.tube-town.net/ttst(...).html

Sinon il te faut des jacks Cliff :

https://www.tube-town.net/ttst(...).html


Super tout ça, je me tate vraiment entre les deux, le module complet me permet de virer leur plaque et visser les 3 jacks femelle sur la mienne, et c'est plié... A la limite ressouder les vrai cable qui arrivent des hp.
En meme temps 1€ les jacks cliffs, quelques soudures c'est pas la mort...

Merci beaucoup
RomDback
Merci à tous pour vos conseils, je n'avais pas vu que vous m'aviez répondu ...

Impec, je sais où je vais ????
