Pouha les mecs ça doit faire 4 ans que j'ai pas posté ( trop de taf... ) mais ça fait plaisir de voir que le thread a fait plein de petits amplis !
Moi je déterre mes schemas et je vais partir sur mon banana amp mais en version optimisée sur pcb, mais il faut vraiment que je règle le probleme fragilité du LM386... je suis rouillé je crois que j'ai tout oublié .

Je vous tiens au courant si ça vous interresse

( schéma là : https://www.guitariste.com/for(...).html )

Un p'tit dessin vaut mieux qu'un long discour :




Attention hein c'est plus pour rigoler qu'autre chose mais faudrait essayer avec un HP de tel portable en abaissant la tension, ça pourrait le faire, ils sont assez puissants.

Bon j'ai pas donné de nouvelle depuis un bail mais c'est que j'étais occupé à fignoler ça :

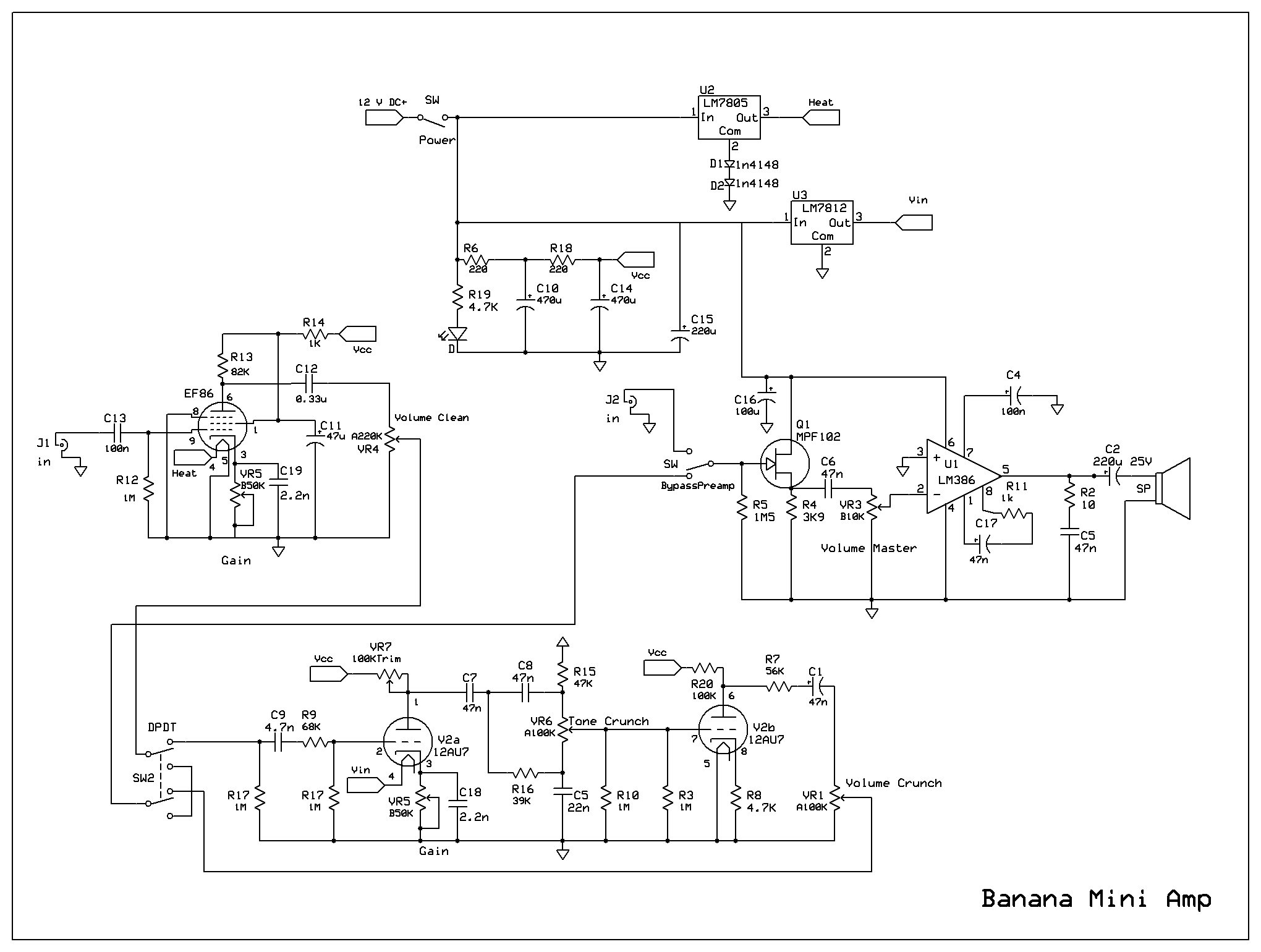

Donc ce petit montage correspond à ce schéma :
http://matoux.home.free.fr/web(...)p.gif

Un canal " plutot " clean qui passe par l'EF86 ( qui peut saturer un peu le gain à fond ) et un canal "un peu plus" saturé qui passe par l'EF86 + une vavlecaster avec une 12ay7 ( trouvé sur Ebay ), le tout amplifé par un ruby pur souche.

Il y a un volume master sur le ruby, un volume et un gain sur l'EF86, et un volume et un gain et un tone sur la VVC, sachant que j'ai du coupler les 2 gains avec un potard stéréo pour une bête question de place dans le boitier ( la honte ).
C'est pas vraiment un choix, ces différents réglages, j'ai un peu subi mes erreures. Si je devais le refaire, je ferais un tone en entrée du ruby et biensur les gains séparés.
Mais ça a le mérite de marcher et de sonner pas trop mal. ( pas mal du tout avec une tube screamer ou n'importe quel multi effet en amont, genre POD XT ).
A l'inverse de Lok, j'ai fait un bypass du preamp et non pas de l'ampli, pour avoir que la partie ruby dispo ( le 3e jack sur le coté ), pour pouvoir branché justement un POD en direct sans le sons des lampes.

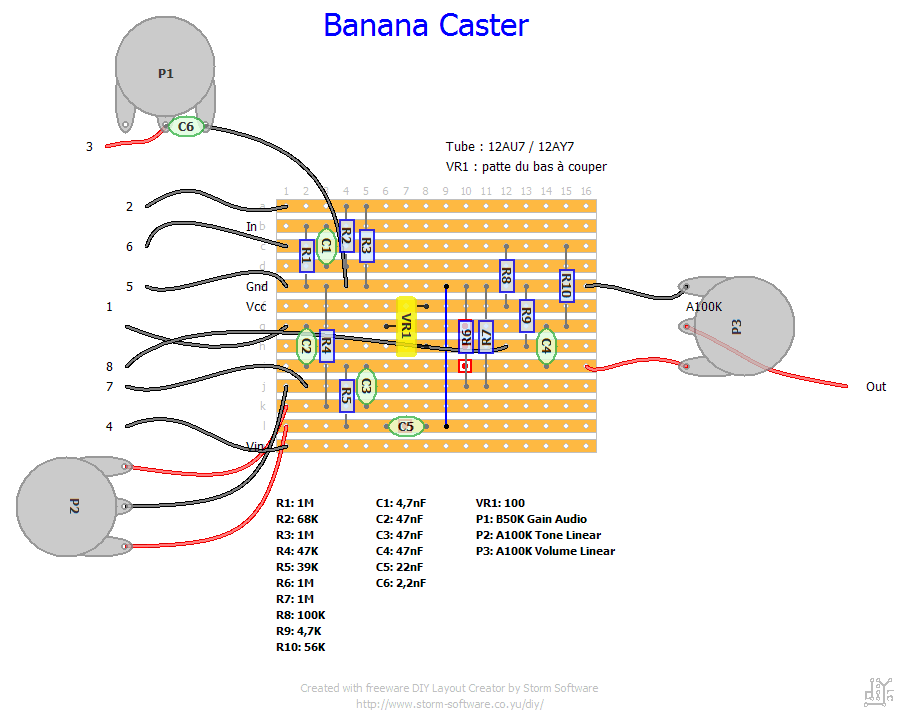

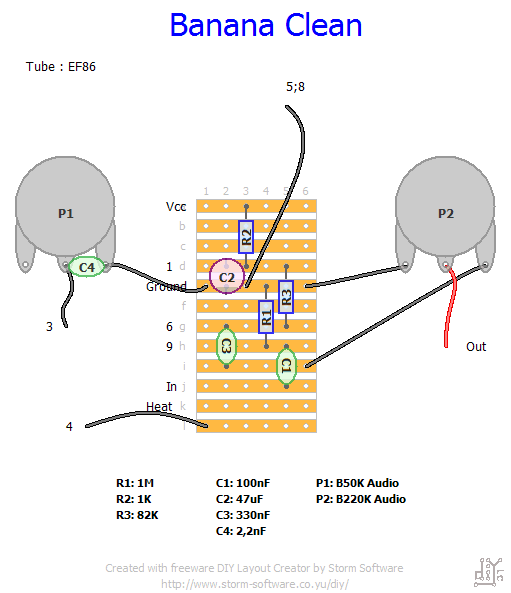

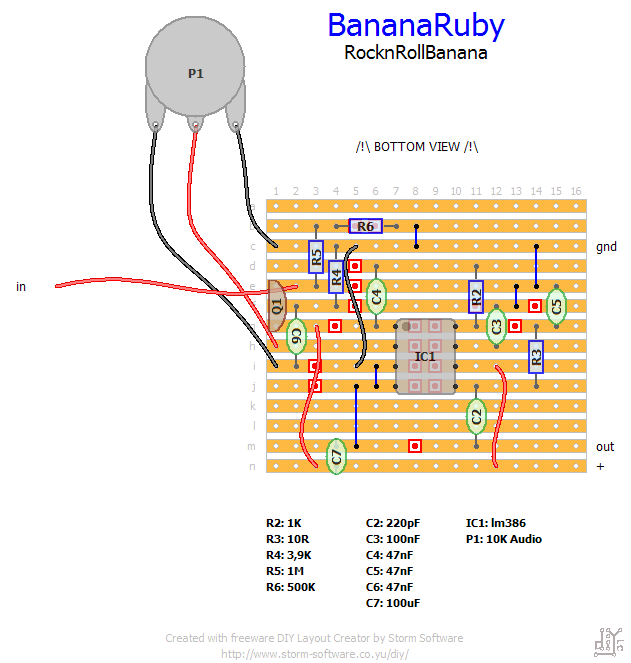

Voici tous les layout en strip board :

http://matoux.home.free.fr/web(...)r.gif
http://matoux.home.free.fr/web(...)n.gif
http://matoux.home.free.fr/web(...)r.gif
http://matoux.home.free.fr/web(...)y.gif

J'ai fini la version pcb mais il faut que je la grave et que je la teste.

Bon et pour rigoler et pouvoir jouer avec mon Banana Mini Amp vraiment partout je me suis bricoler la plus petite enceinte du monde, sur une idée d'un collègue de bureau en voyant une clé USB :




C'est juste un jack avec un buzzer de pc et un petit condo pour baisser un peu la sortie ( sinon ça saturait beaucoup trop )
Et ça fait un tout petit HP mais qui couvre le sons des cordes à vide, juste ce qu'il faut pour jouer tranquillou dans son coin sans reveiller les voisins.

Voilou
