Création pédale de switch looper d'effets, en DIY

Le J me parait beaucoup trop grand à l'usage ça peut être chiant.

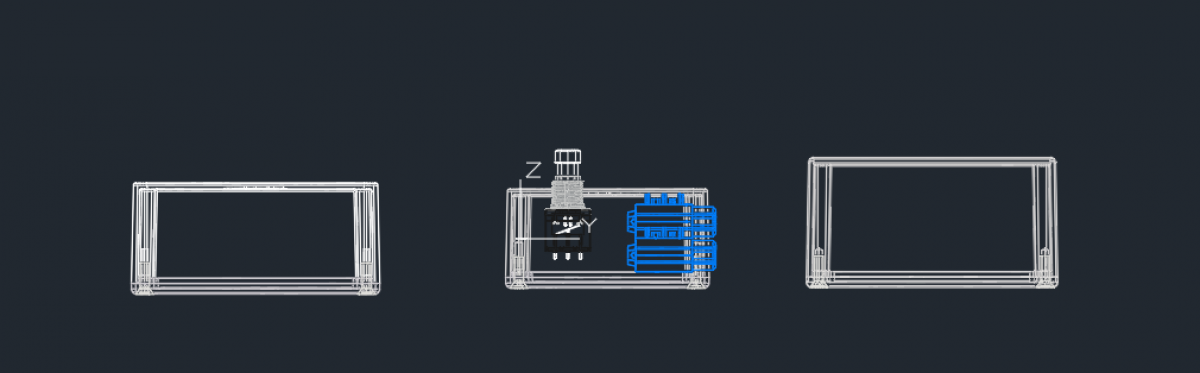

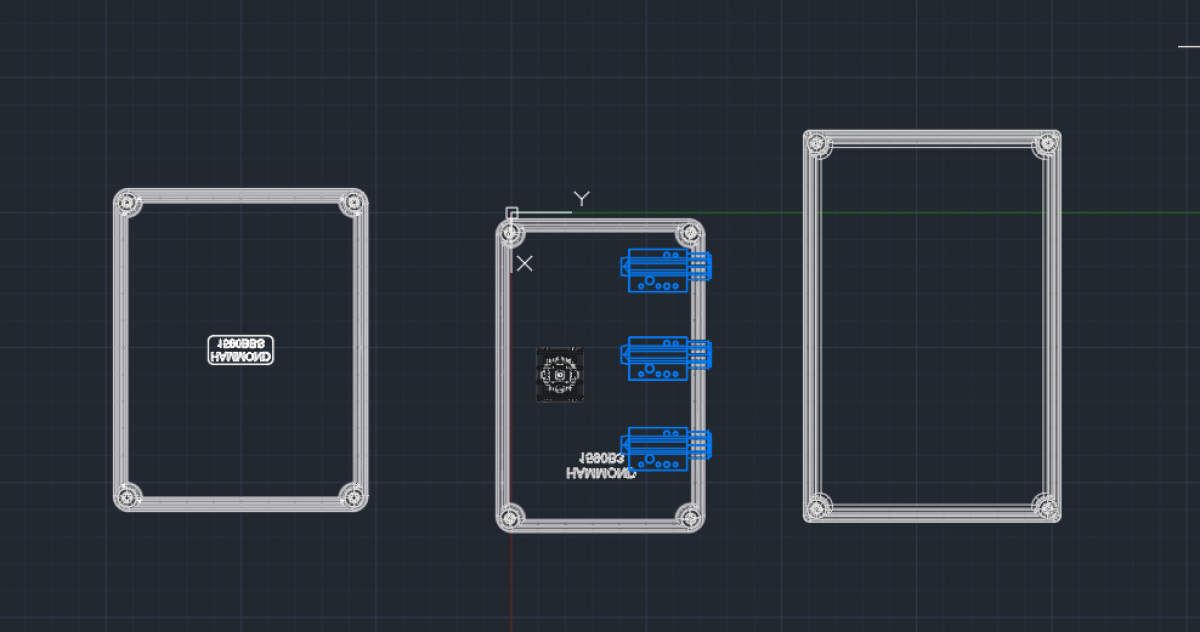

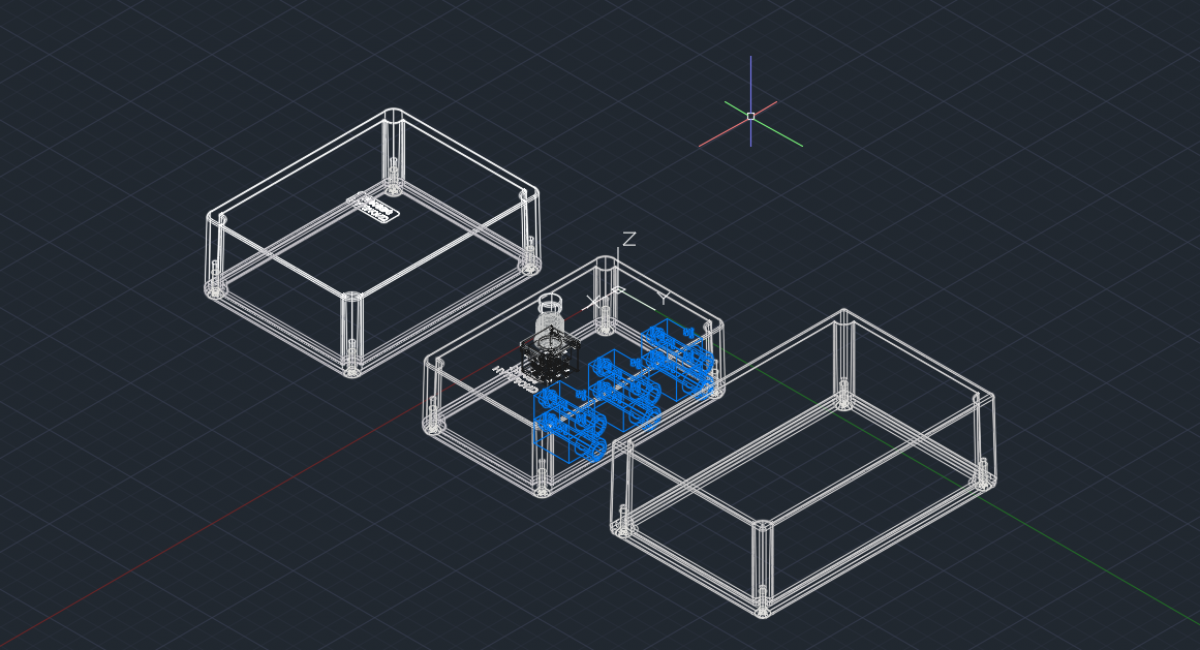

A gauche le 1590BBS, au centre le 1590B3, à droite le 1590J









https://www.banzaimusic.com/LE(...).html

https://www.banzaimusic.com/Lu(...).html

https://www.banzaimusic.com/Lu(...).html

Le plus dure va être de trouver tous chez le même fournisseur......Conrad a pratiquement tous les boitiers Hammond en stock.
Banzai a souvent des problèmes dans ses stocks et c'est très chiant, mais c'est pas super chère.

Je connais pas : https://www.retroamplis.com

Il te faut aussi un pointeau pour percer, du scotch de masquage pour tracer et pour les forets je me rappelle plus mais c'est 5, 8 ou 10 et 13 et avant trou à 5.

Et voulant te prendre une photo de mon boitier MESA HGAS j'ai passé un coup d'éponge dessus, et toute l'impression est parti...faut que je refasse ce truc...dégouté .....

Désolé un peu pris ce WE, je te réponds demain!

Petit trolling du dimanche soir : brightonion et t'avais ton looper exactement comme tu veux, de super qualité, depuis 5 ans.

Sérieusement j'avais bien repéré que c'était assez facile à trouver, et pas forcément à prix déconnant.
Tu t'en doutes peut-être, mais c'est aussi (et presque surtout) un prétexte pour me lancer dans la fabrication de mes pédales, et surtout passer en cap dans ma compréhension de l'électronique. J'ai bien un usage précis à lui dédier avec mon JMP, mais sans que ce soit particulièrement urgent (et heureusement !! ).

Quand tu vois comme j'ai galéré à comprendre certaines notions sur un circuit qui est surement parmi les plus simples qui soient, c'était pas du luxe ! Et encore, plus je comprends des choses, plus de nouvelles questions apparaissent, mais je vais aller creuser un peu par ailleurs, j'ai peur que TSR finisse en PLS à force .

Oui effectivement... J'avais repéré que c'était très épais comme format, mais t'as raison y'a moyen que je regrette.
Le 1590BBS me parait quand même plus prudent que le B3, surtout avec les jacks répartis sur 3 faces.



Oui, je vais optimiser au mieux. Banzai j'ai jamais eu de soucis jusqu'à présent (j'ai fait pas mal de commandes pour l'électronique guitare), mais j'achetais de l'ultra classique, qu'ils ont sûrement en stock en masse. Je vais voir ça plus en détail ce soir.



OK, merci. Je vais m'équiper largement en foret de toute façon, ça servira pour bien d'autres choses.



Aie ... Du coup, penser au feutre indélébile!

non l'impression jet d'encre c'est ultra propre

Oups... effectivement c'est la tuile!

PS: merci pour le bazar qui permet de tenir la LED en place dans les liens des composants. Ça, j'aurais complètement zappé!

Bon, je suis déjà en train de faire ma liste de course.

Petite question concernant les switchs, en DPDT chez Carling il y en a deux (chez Banzai): le 641 et le 316-PP

https://www.banzaimusic.com/Ca(...).html

https://www.banzaimusic.com/Ca(...).html

La série 641 est visiblement une série plus compacte (d'après la description du 3PDT qui est aussi un 641), mais là on a une différence de deux millimètres en hauteur, pour un prix presque double... Sachant que j'ai un peu de place dans mon boitier (même avec le BBS), il y a quelque chose qui justifierait le 641?

Sinon, hormis les forets, le pointeau (j'en ai peut-être un remarque, faut que je fouille) et le scotch de marquage que je vais chopper en magasin de bricolage, voici ce que ça donnerait. Je vais tenter de passer par Banzai, on verra bien:

Boitier Hammond 1590 BBS = 1
http://www.banzaimusic.com/ham(...).html

Supports de LED = 3
https://www.banzaimusic.com/LE(...).html

Jacks femelles mono = 6
https://www.banzaimusic.com/Lu(...).html

Jack alim = 1
https://www.banzaimusic.com/Lu(...).html

Switch 3PDT = 1
http://www.banzaimusic.com/car(...).html

Switch 2PDT = 1 (j'ai mis le 316, à voir du coup)
http://www.banzaimusic.com/Car(...).html

LED = 1 rouge, 1 bleue, 2 jaune (je mets qu'un lien)
http://www.banzaimusic.com/Roc(...).html

Résistances = 3 (4,7k)
http://www.banzaimusic.com/Roy(...).html

Pieds = 4
http://www.banzaimusic.com/Rub(...).html

Serres câbles = je prends un pack
http://www.banzaimusic.com/Cab(...).html

Enfin je me ferais bien un rab de câble, mon stock de Mogami a pas mal diminué et je risque de manquer.
Ils ont pas le câble que je choppe d'habitude sur Banzai, faut que je regarde.

PS: j'ajoute pour moi même comme pense de bête de ne pas oublier de prendre un strap lock.

le 316 fait l'affaire

Hello,
Alumajet ?

Pas testé encore !

OK, merci!

Bon tout est commandé, y'a plus qu'à attendre!

Non j'ai pas ça, j'ai une imprimante bureautique Jet d'encre avec papier avery peut être ....

Salut à tous,
Je viens de voir et suivre le sujet.

Et je confirme que l'impression jet d'encre, avec bien-sûr une bonne machine et en impression haute définition (au maxi que la machine propose), ça fait des décos hyper propres.

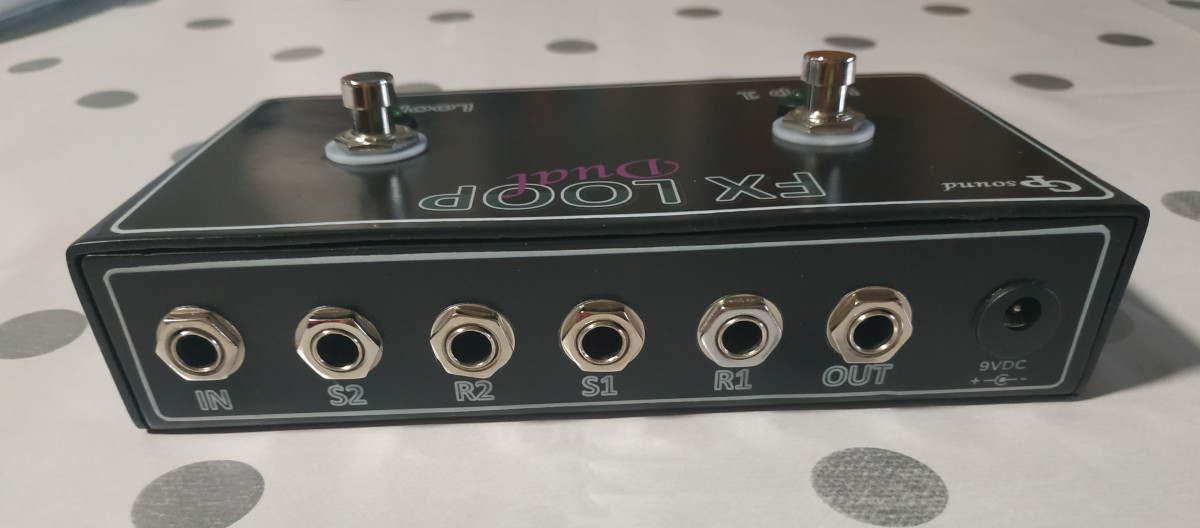

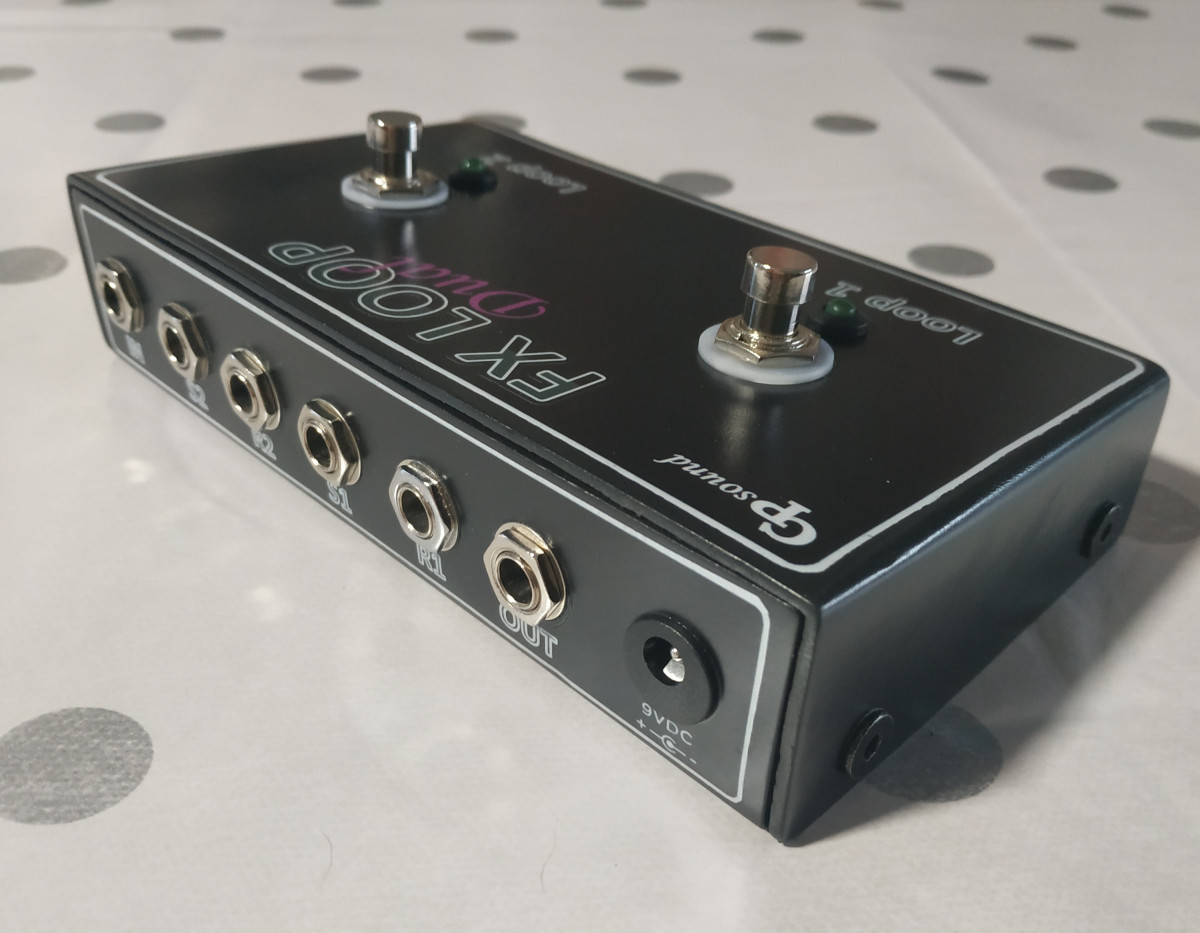

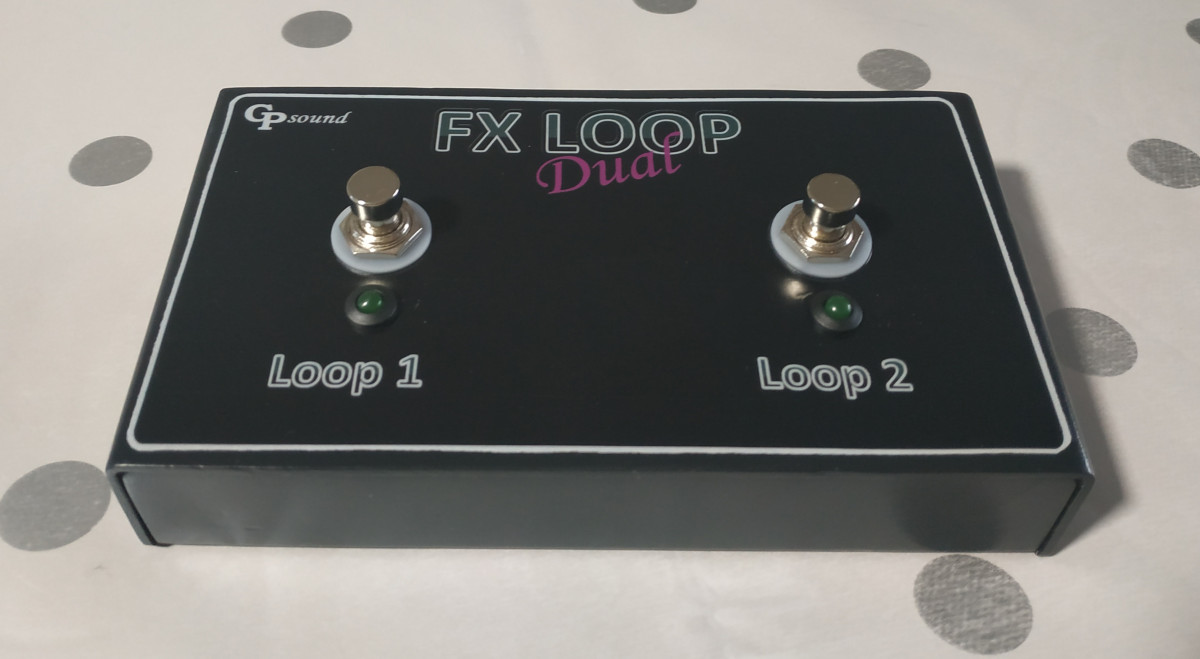

Ci-dessous une pédale looper diy que j'ai faite il y a quelques temps déjà, en suivant plus ou moins le circuit Musikding cité plus haut (je n'ai pas relier les masses des jacks pour éviter les boucles, lesdits jacks étant métalliques, le boitier sert de masse).
J'ai conscience que les fonctionnalités de ce circuit ne correspondent pas tout à fait au swjtch looper que Laotseu va fabriquer.

Le boitier est fait maison sur mesure dans une feuille d'aluminium récupéré en déchetterie, coupé à la scie à métaux et pliage à l'étau entre deux cornières (d'où quelques défauts mineurs), perçages au forêt étagé après pré-perçages au forêt diam 5mm.
La déco est faite sur décalcomanies à l'eau (waterslide decals), traité dans Paint puis Excel (typo World Art) puis imprimé sur Canon TS6300.
Le tout vernis en 5 ou 6 couches mini avec du satiné en bombe.

La pédale fonctionne bien, n'induit pas de buzz et le son n'apparaît pas dégradé.

La déco a un rendu plutôt bon, compte tenu du matériel et de la mise en œuvre non professionnels utilisés.

J'ai déjà utilisé sur des pédales diy ce procédé avec des résultats convaincants je trouve.
Il y a toujours mieux (gravure laser, sérigraphie, etc...) mais qui ne nécessite plus le même genre de matériel...

https://www.guitariste.com/for(...)94405

Je crois que l'on s'est croisés (cf le sujet en question) !

Les pièces sont arrivées il y a peu pour info, je vais pouvoir m'y mettre sérieusement. J'espère commencer dès le WE prochain, je vous tiens au courant.
