Reverb à ressorts

Bonjour,
J'ai récupéré un tank accutronic d'un vieux H&K attax 80, dont la reverb était très convainquante à mon gout, dans le but de me fabriquer une reverb à ressorts analogique en 9v.
Je suis donc, au mieux, à la recherche d'un pcb nu d'une reverb simple à un ou deux potards sur lequel je pourrai brancher mon tank, sinon un projet sur stripboard avec schema, qui aurait porté ses fruits.
Si vous avez des pistes.
Merci.

Il existe ce kit:
SURFYBEAR DIY KIT
https://www.surfyindustries.co(...)plate

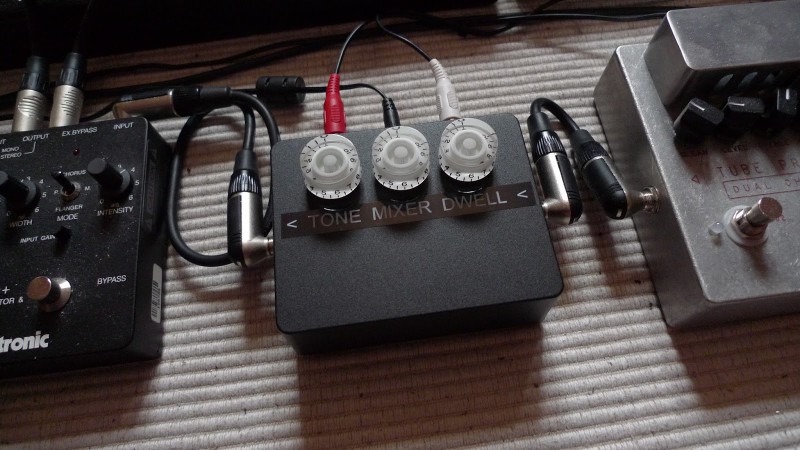

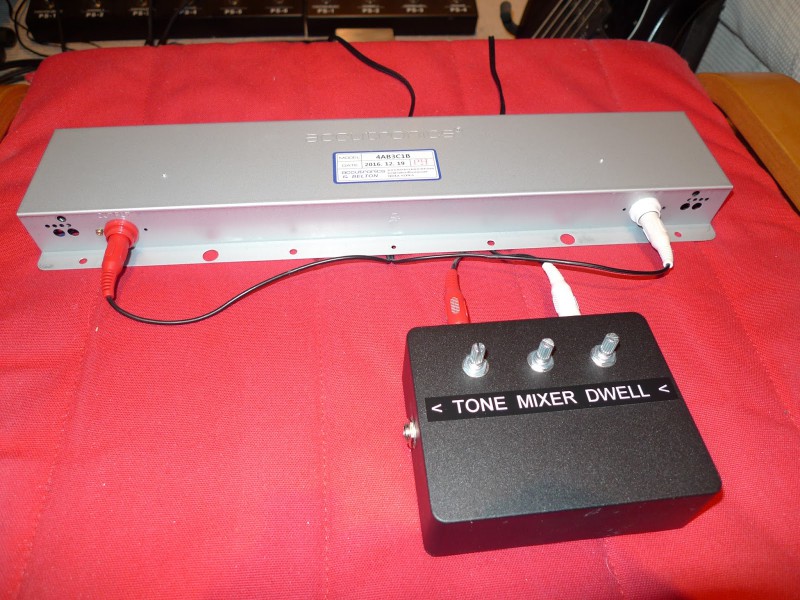

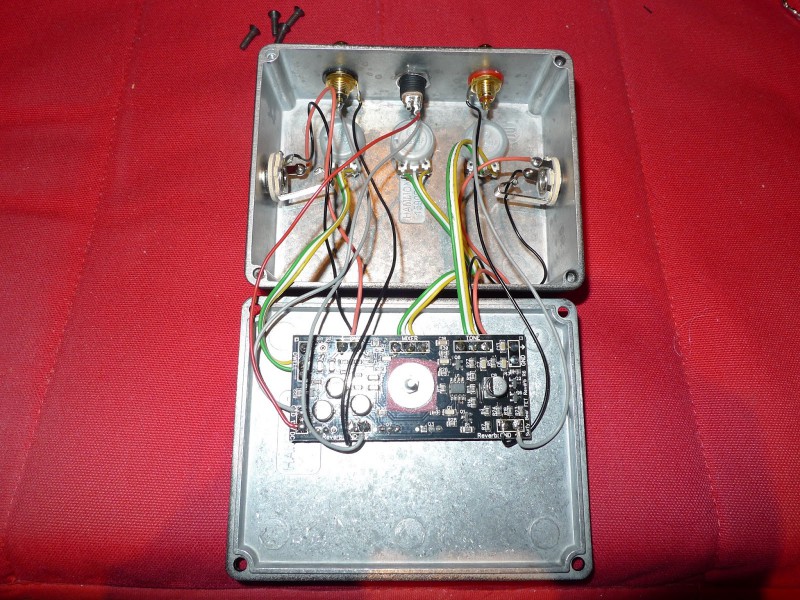

Ma réalisation avec:

Salut, c'est dans l'idée, mais je recherche vraiment un pcb nu au mieux, mais merci pour cette première piste.
Sinon, ça rend bien?

Attention, il faut connaitre les caractéristiques es deux bobines du tank. En général, si c'est à circuit intégré, il y a un TL072 en attaque et un autre en sortie mais il faut du +12v et - 12v... pas du 9v ! Essaie de trouver le schéma de ton ampli pour voir comment est utiliser le tank...

J'ai essayé, je me suis même dit que j'allais récupérer la partie reverb du pcb de l'ampli (effectivement il y a deux AOP sur le coup), mais ça dépasse un peu mes compétences, je ne suis pas trop sur du truc, j'ai tracé les pistes concernées et repéré les composants, mais sans plus, je ne sais pas comment est alimenté le bordel, quelle tension, si le signal est déjà amplifié par le preamp en attaque de la partie reverb... il faut que je m'y penche.

Bon, j'ai trouvé le schema, il y a effectivement un LM1458 alimenté en +18v -18v et un TL072 alimenté en +15v -15v.
Et je ne vois pas comment se fait le mélange du signal traité/non traité (bon faut dire que j'ai regardé vite fait...)
Ça va être plus compliqué de récupérer le pcb de la partie reverb de l'ampli je pense.

Pour les caractéristiques du tank, s'il y a une la référence écrite dessus cela devrait donner les indications!
https://www.amplifiedparts.com(...)tions

Finalement, je pense que je vais me bricoler une alim symétrique, et récupérer le circuit reverb de l'ampli, avec le schéma, ça devrait pouvoir se faire.

Oui, il y a la ref, puis j'ai aussi lu par ci par la que l'impedence d'entrée et de sortie du tank ont un rôle important. La mienne a une impedence assez faible, c'est pas top pour les schemas ggg ou anderton ou sonelec trouvés sur le net apparemment...

Bon, je viens de bien décortiquer le schéma, je pense pouvoir récupérer la partie réverbération du pcb de l'ampli.
Juste un point, pour l'alim symétrique +/-15vc, une simple à partir d'un transfo 12v avec juste condos et diodes peut suffire, ou je dois faire une stabilisée avec régulateurs?

oui pour le regulteur et laisse tomber la recup sur l'ampli,tu vas en scuer et ne sera pas top ,non refais le de A à Z ,de ce fit tu le comprendra mieux....

Ok.
A temps perdu, je vais quand même le tenter, le schéma est bien clair et c'est un vieux ocb, ou les composants sont espacés, assez facile à «lire».

Pour l'alim symétrique, j'ai trouvé deux alim. 220AC / 14.5vdc dans mon stock, je vais les coupler pour faire une +14.5 / 0 / -14.5.

apress tout si tu t'en ok pourquoi pas ,de toutes facon merdique attaque 80,car non schema disponible ...

https://www.schematicsunlimite(...)anual

Voilà, problème de l'alim symétrique réglé, reste plus qu'à disséquer le pcb
