Modifications Boss GE-7 Japan

Je ne vais pouvoir vérifier car je vais déménager et tout commence a intégrer les cartons... D'après ca que j'ai pu vérifier le module d'alimentation est OK et le signal s'écrête dès le premier FET... Je pense que j'ai du le cramer...

bonjour
je tenais a remercier particulièrement Pipirose et Rivera pour leur contribution dans ce post car je suis en train de monter un eq dans ma wah wah modifiée :
J'ai une Ge7 mod monte allum couplée avec ma wah par un switch bistable
j'ai un super son de wah ( style "shaft" ) avec mon ge7 réglé tout à 0 sauf les 3.2khz à -5db ( la fréquence criarde et désagréable pour moi ) et le boost augmenté .
je suis donc en train d'extraire la partie boost + bande 3.2khz du schéma ( avec qq soucis ) pour l'intégrer à ma wah , et vos échanges m'ont éclairé énormément .
Merci encore pour vos compétences et altruisme .
cdlt

Partage!!!

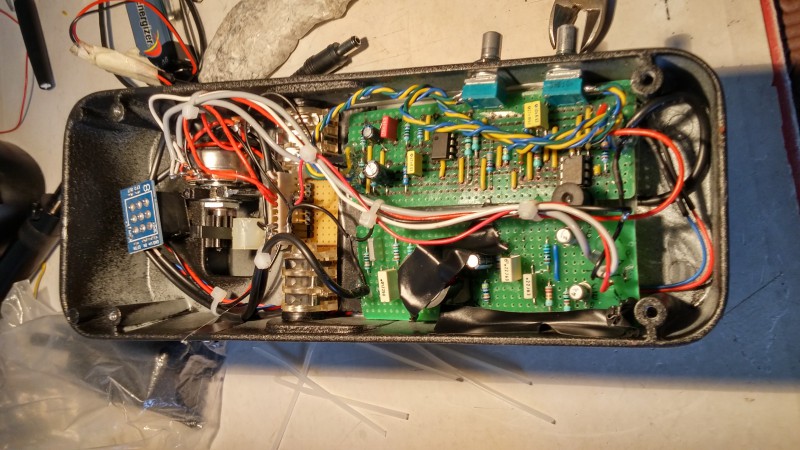

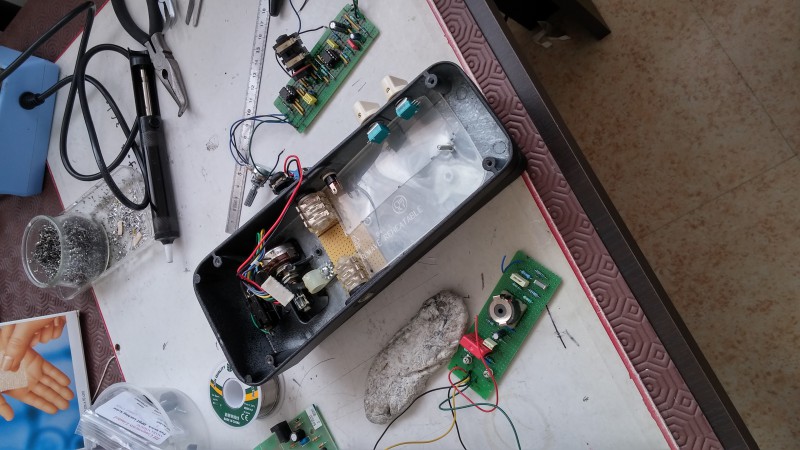

ok , voici mon projet :
coté G = wah modifiée ( halo induction + valeurs R et Cap maison ) , coté D = partie 3.2 khz du Ge7
Tout ça sur stripboard .
je vais essayer de mettre une démo " son"

Salut à tous,

Je remonte ce Topic car j'aimerais savoir où je peux trouver une Boss GE-7 mod, sans avoir à faire la modif moi même.
Merci d'avance!

En acheter une modifiée,
en acheter une et la faire modifier.
Etc...

salut j ai une japan avec upgrade avec boite d époque que j utilise pas depuis un bon moment car plus de boucle sur mon amp , j avais pas pensé m en séparer mais pourquoi pas c est a voir sinon il va te falloir chercher ça sur les sites d ocaz par exemple

Pourquoi tu ne montes pas une boucle sur ton ampli ??

je viens de l enlever pour vendre un autre amp et le gars voulait cette loop moi j utilise rarement la loop finalement mais j envisage d en refaire une metro rev 3 au entraxe de la loop d origine car j ai les trou déjà du coup lol en attendant au prochain bricolage ca finira en preamp in, jai un projet preamp après confinement

Bonjour

Je viens de m acheter une boss ge7 japan et j aurais voulu faire les modifs basiques pour diminuer le bruit de fond (changer opamp et qq condo de meilleurs qualites)

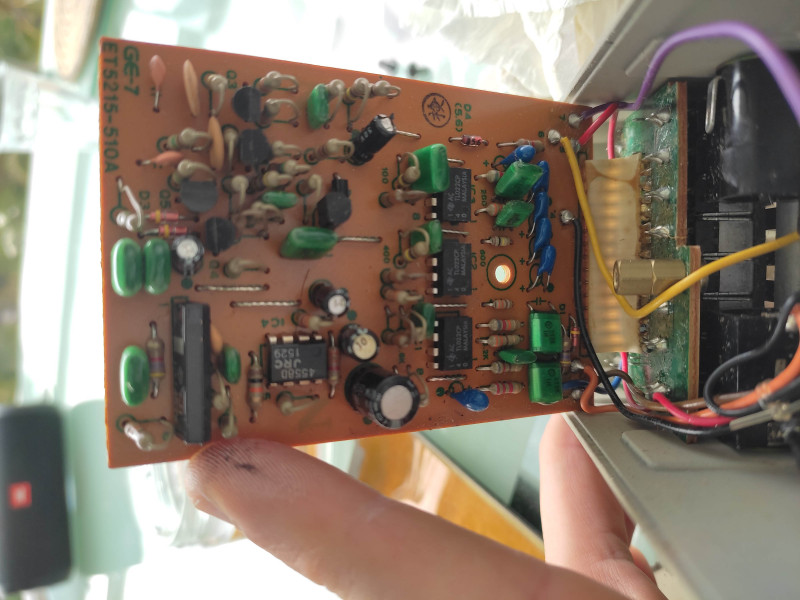

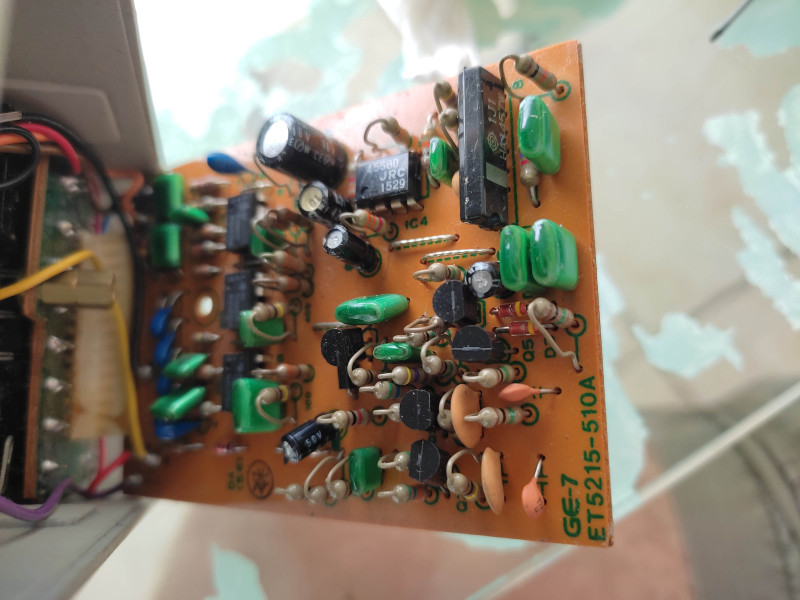

Je m y perd un peu dans les differents posts sur les references à changer et valeurs... En plus, ma reference de circuit semble differente...

Vous pouvez m aider?

Et bien, c'est assez simple, il faut que tu trouves le schéma qui correspond à ta version.

Cela dit, physiquement parlant, ça semble très proche mais peut être que la nomenclature de ton circuit est différente.
Du coût, ca va pas être simple de t'aider à faire les correspondances.

Mais bon sans regarder le nom, si tu restes dans aux emplacements identiques, peu de chance que ça ne marche pas.

Donc:
Condos polyester ou polypropylène si tu en trouves pour virer les tantals et les greenies.
Résistances de signal low noise Dale CMF55
Et les IC, tout est expliqué plus haut. Penses bien à mettre des tulipes.

NB: en changeant les IC, attend toi à une augmentation significative de la conso de ta pédale!

Je vais essauer de trouver le bon schema. Je ne pensais pas qu il y avait autant de versions differentes.

Pour la resistance de signal low noise, ca correspond a quoi? Je n ai pas vu cette modif.

Les tulipes pour IC se sont les socles, socket?

Est ce que ca permettra d alimenter la pedale en 18v avec ces modifs ?

Si tu veux ne faire que les mods officiel, tu as des tas de tutos partout.
Les résistance low noise sont à mettre tout au long du trajet du signal.

Les tulipes sont bien les supports d'IC
Pour passer la pedale en 18V, il faut juste que tes condos (surtout les EC) soit en 25V minimum. Faudra auss ajuster la resistance pour la brillance de la LED

Après pas mal de recherche, voici le schéma qui correspond à ma pédale, c'est exactement la même référence. C'est une version 1.




Les mod de base semblent être :
- remplacement IC1/2/3 par TL072IP (les autres références semblent toutes sans stock en ce moment!!!)
- remplacement 3 capa C11/C19/C25 par Wima MKS2 1uF
- remplacement 4 capa C22/C23/C24/C26 par Wima MKS2 0.047uF (= 47nF)
- remplacement capa C13 par Wima MKS2 0.1uF

Est ce que cela me permettra aussi de l'alimenter en 18V? L'IC semble tenir une alim de 36V et les MKS2 40V.
Mais y a t il d'autres capa à changer en plus pour ça?
Pour la LED, il y a une manip à faire pour qu'elle reste alimentée correctement en 18V?

Je lis aussi d'autres modifs supplémentaires mais qui ne semblent pas changer outre mesure la qualité :
- remplacement capa de filtrage C1/C2/C4/C5/C7/C9
- remplacement résistances low noise
- suppression du phasage IC5
- ajout de condo sur les pattes des IC
- la mod de Wampler vient modifier des valeurs des capa de filtrage C9/C7 et du C13. Vous en pensez quoi?

Toutes tes questions ont été traitées dans ce même topic.

Comme tous bricoleurs, je ne saurais que te conseiller de comprendre ce que tu fais quand tu fais des modifications sous peine d'avoir un pédale définitivement en panne.

J avais fabriqué qq pedales il y a plusieurs années donc je pense arriver à le faire. Après, je ne suis pas electronicien et je ne comprends donc pas forcement tous les impacts des mods. C est pour ca que je voulais en rester aux modes classiques sans changement de valeurs.
