Modifications Boss GE-7 Japan

seigneur dieux demain matin je me leve je regarde ca en detail ...
genial

D'ailleurs je serai curieux de voir une version stock car cette chute à 2000hz me semble étrange!!!

EDIT: je ne vois pas où est le fichu filtre. Il est très taux dans le chainage puisque qu'on trouve le filtrage dès l'entrée du premier AOP...

l analyse des courbes c'est pas mon truc
effectivement les changement sont nettement mesurable visiblement .

si mes composants me le permette je ferais un essai a l ocaz
quel doubleur de tension as tu utilisé ?

sur ma guitare emg j'ai mis un switch 9v/18v (je peux monter jusqua 27v mais pas encore essayer) et j ai tendance a préférer comment ça sonne en 9v (plus compressé )


super test, c'est pas souvent que j ai du voir des modifs de ge7 en 18v
ce qui est sur c'est que ça a un impact sur le son

En fait, je n'utilise aucun doubleur, mon alimentation le propose en standard.
Sinon, il y'a le petit Xotic Doubleur qui est très bien.
Techniquement, je ne vois pas comment le faire de manière à ce que le courant soit pas trop dégueux en sortie, si tu as un schéma, je suis preneur.

Pour qu'il tolère du 18v, j'ai passé tous les condensateurs 16v, en 25 et voila.

J'ai trouvé sur un site ricain, une modif qui shunt le déphasage d'entré et de sortie... Visiblement les résultats sont top. Je vais étudier cela.

des exemple simple de doubleur ici:
http://www.sabrotone.com/wp-co(...)r.gif
http://www.sabrotone.com/wp-co(...)4.gif
http://tagboardeffects.blogspo(...).html

de mémoire plusieurs personne ont eu des problèmes de bruit avec les 7660 donc je choisirais surement un autre

j ouvre ma ge-7 pour voir ce que j avais fais a l époque

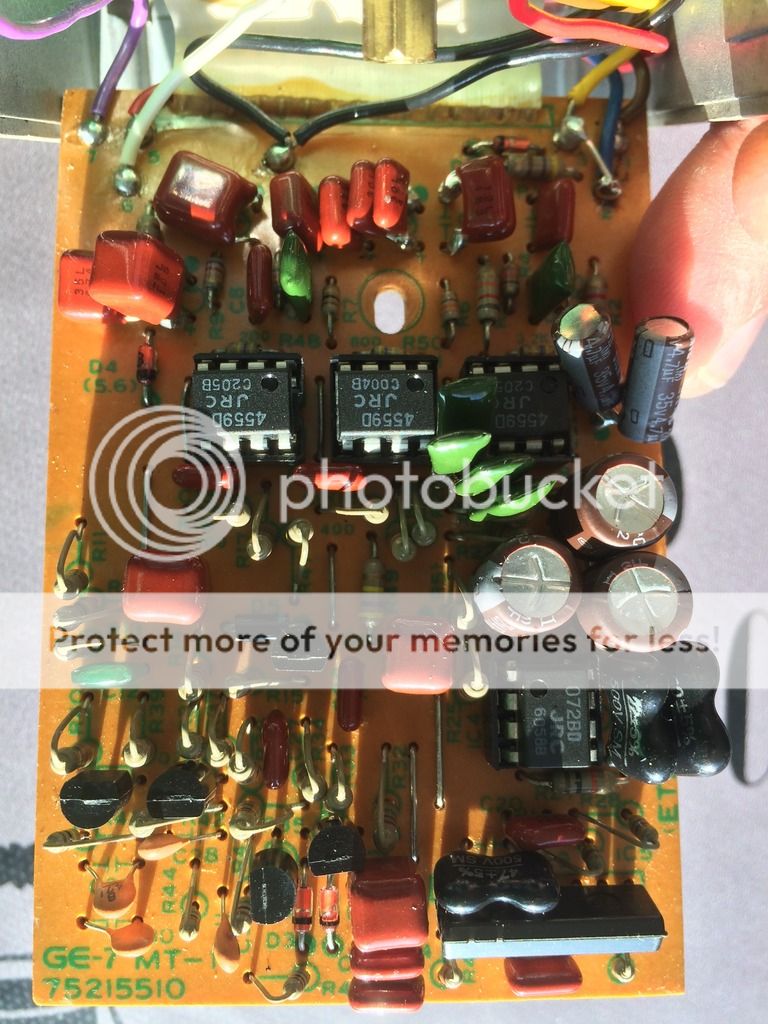

voila la mienne :


niveau condo nickel je suis large mdr ...

https://toneunlimited.com/prod(...)-mod/

ça ressemble sur le papier a ce que ta fait avec ton 18v

la mienne aussi devrait tenir les 18v après verif des ampli op mais c'est la limite ^^

a l ocaz je me bricole un ptit doubleur

Normalement, y a pas de soucis. J'ai pas les spec de 4559 en tête mais 5532 ou 2134, ça tient à l'aise puisque qu'ils sont en nominal à 16 ou 18v.

Et hop une autre modif ce matin.

ATTENTION:
Nomenclature des composants valable uniquement sur les modèles JAPAN VINTAGE

Comment enlever du signal le phasage (IC5) en tout début de chaine, et le déphasage en fin de chaine.

On met IC5 en montage suiveur:
- Retirer C20, R28 et R31
- Remplacer R31 par un jumper.

On enlève de déphasage de fin de chaine:
- Retirer C27 et R36

Et ça donne
Bruit rose de base:


Pédale ON - 18V AVANT modification


Pédale ON - 18V APRES modification:


Conclusion:
Avec cette modification, on se rapproche d'une courbe plus linéaire même si c'est encore loin d'être parfait.
NB: Cette modification fait perdre du gain au circuit qui ne se ressent presque pas 0,5 à 1dB en moins à 18V. En revanche en 9V, cela se ressentira et il faudra jouer sur IC4 pour compenser la perte (Voir valeur de R25 peut-être)

Test audio:
IC4: OPA2134 VS NE5532

Les deux sont vraiment excellents, après c'est une question de gouts.
- OPA 2134: Esprit très Hifi, beaucoup de détails harmoniques.
- NE5532: ça sonne plus Fat, plus épais, une couleur très agréable qui grossit un peu le son et du fait ça colore un peu.

Faudrait que je trouve d'autres graphiques qui soient représentatifs pour objectiver la différence.

cool , par hasard ta pas des ampli op comme les mien pour comparer ?
ça serai la cerise sur le gateau pour moi

Non désolé... J'ai du JRC4558, du LM833N et du TL72.
Les prochains que je prendrai seront des OPA2604 (si j'en trouve, car c'est visiblement pas évident)

La modif de virer le gyros, ça donne une super patate!
J'ai refait des graphiques plus proche de nos perceptions humaines... La pédale coupe en réalité franchement à 6kHz désormais... Je vais tenter d'optimiser pour monté à 8/10kHz...

Suite des péripéties...

Alors, je fais des tests en long et en travers et je me documente et je vois que IC5 est un pré ampli un peu particulier puisque qu’il possède une boucle de retro contrôle propre.
Je m’intéresse à cette boucle et de fait , elle est là pour limiter la bande passante de l'AOP
Bingo ma chute en fréquence à 1kHz vient de là puisque je me suis gouré de valeur composant: remplacer un 22pF par un 0,0039uF, ce n'est pas du tout pareil... Coup de pas de chance, c'est le seul condo que j'ai perdu.

Basta, j'ai un 2200pF

à voir la tête de la courbe, c'est pas mal du tout, j'ai retrouvé mes aiguës!

tiens c'est marrant je viens a l instant de me mettre le nez dedans
pour la mod que ta mis plus haut j ai dessiné un ptit switch vite fait pour avoir :position normale /position sans pre et de emphasis
ça a l air finger in the nose je regarde ça en détail dans la semaine
le switch Rivera mod

Cool, si c'ets pas trop chaint et que ça rentre. Après je suis pas certain de l'utilité.


Faut pas pousser, je me suis servi du lien que tu avais mis au sujet de la GE7 Studio mod de JHS

Bon et 2200uF en C21, ça bouffe encore à 3,5/4kHz
Je commande des condos et hop encore des frais de port!

NB: mettre une valeur assez forte en C21, peut-être intéressant pour les métaleux qui jouent avec des tonnes de gain.

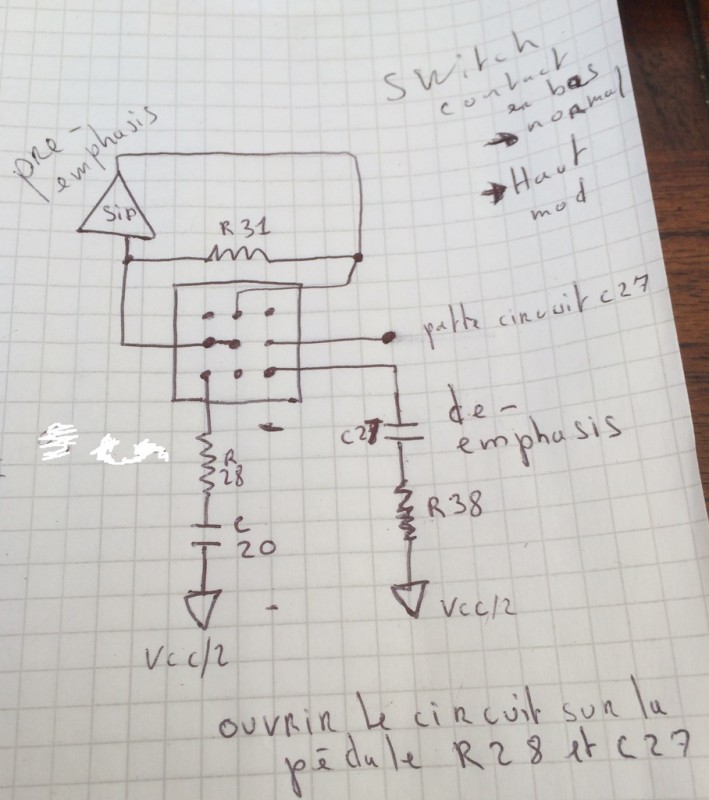

salut voila le truc que j'ai gribouillé
si j ai bien compris ça devrait le faire qu ne pense tu Rivera?
c'est simplement pour avoir une position stock et une avec mod a cet endroit
très simple a faire sur le papier




j'ai pas tenu compte de la modif de c21 mais il suffi de rajouter une "tranche au switch"pour venir mettre un condo en parallèle ...

j ai dessiné avec ce switch car il m en reste un mais un plus petit 2pdt vas le faire suivant ce qu on choisit de faire
tu en est ou avec c21 ta encore monté ?

Il me semble que ça devrait le faire. C'est juste que je me demande où tu vas le mettre le switch ^^
Pour C21, je n'ai pas de condensateur de si petites valeurs, j'en ai commandé, j'attends.
Je me demande s'il ne serait pas judicieux de mettre un condo réglable à cette endroit.

Je me pose aussi la question de la valeur de C22 pour ne plus couper le bas.

Autre idée, filtrer les sorties d'IC4 pour réduire les oscillations et/ou réduire les distortions harmoniques
