[Help] Problème câblage

okay, c'est correct (comme disent les québécois). Quel fil va au jack ?

Pour le fer à souder, si tu ne veux pas investir 100 € dans une station de soudage, ce que je comprends tout à fait, prends tout de même un modèle assez puissant (30 ou 40 W au moins) et du bon fil à souder. Pour souder aux capots de potentiomètres, il te faut une panne plate. Prépare le capot en ponçant légèrement, dépose de la soudure avant de chercher à souder les fils.
Ensuite étame tes fils.
Après, tu soudes les fils aux potards, en ajoutant un peu de soudure.
Ne souffle pas pour faire durcir, le fil ne doit pas bouger tant que la soudure n'a pas durci.

Le fil qui va au Jack est le gris clair qui est soudé à la patte de droite de la tonalité en compagnie du fil jaune qui arrive des deux pattes du milieu du sélecteur.

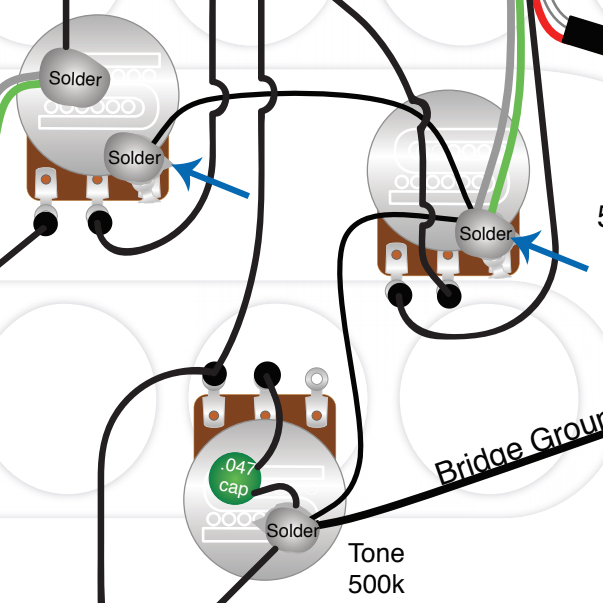

Sur tes photos on dirait que tu n'as pas relié les pattes des potards de volume à leur capot:

(flèches bleues)

En fait, ils sont reliés au capot avec un fil noir.

exact, j'avais pas vu.
