Footswitch Vox AC30

Forum Vox
Forums
aurelienlewin
Hello les phalanges diaboliques !

Voilà, j'avais pour projet d'acquérir un simple footswitch pour alterner entre le mode HOT et COOL du Vox AC-30HW que je possède.

C'est exactement ce que le Vox VFS1 propose :


Cependant, pour une raison pratique (montage sur pedalboard) j'avais besoin de pouvoir brancher/débrancher le jack de ce dernier et d'avoir un LED pour témoigner de son activité.

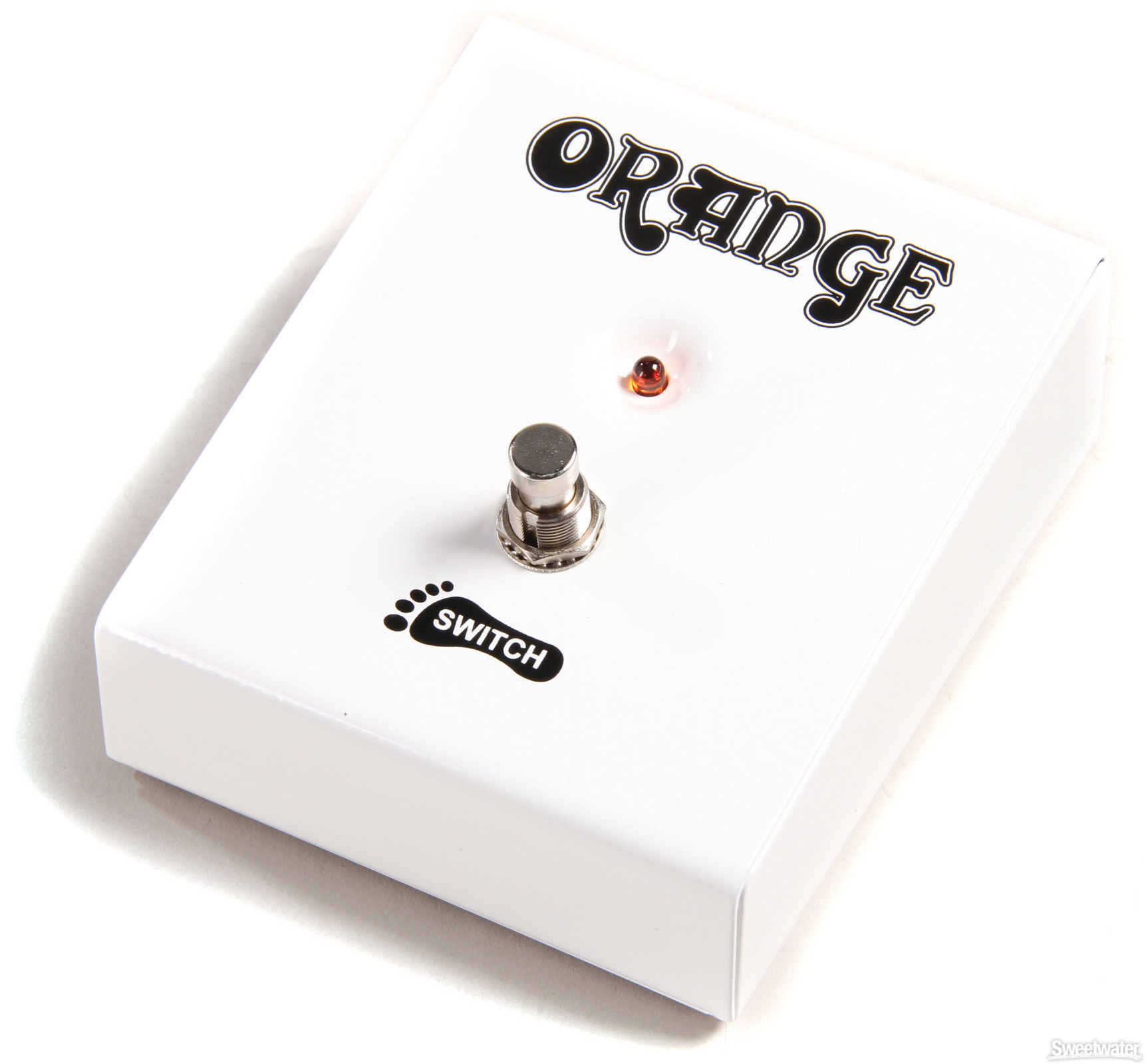

J'ai donc acheté un simple Orange FS1 :


Malheureusement… ÇA NE MARCHE PAS
Il y a bien la LED qui s'allume / s'éteint quand j'appuie sur le switch, mais pas de changement sur le mode HOT/COOL de l'AC-30.

L'électronique est pourtant des plus simplistes :


Je suis un peu perdu, pourriez-vous m'aider ?
Je suis prêt à modifier mon footswitch Orange si nécessaire… Vous pensez que ça vient de la LED ?
R̶E̶S̶C̶A̶P̶ — https://facebook.com/RESCAP.fan
jack_vester
Honnêtement, sans connaître le circuit précis de l'AC30HW, ça va être chaud de te rendre une réponse... Car la Led fonctionnera avec une tension résiduelle à cet endroit...
J'ai trouvé un schéma (plutôt layout...) de l'AC30HW, et le circuit de commande du fooswitch a l'air d'embarquer quelques composants, alors je ne suis pas sur qu'une mise à la masse simple puisse permettre de commuter...



Je suis désolé de pas pouvoir t'aider plus, là...

Mais sur le site Vox, il est précisé que l'ampli est normalement fourni avec son footswitch.
Il faudrait contacter quelqu'un qui en possède un qui te fasse une photo de l'intérieur...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
aurelienlewin
jack_vester a écrit :
Je suis désolé de pas pouvoir t'aider plus, là...


C'est déjà super sympa.

J'ai planché sur le schéma aussi, et j'ai appris qu'il été livré avec un Vox VFS1, un simple commutateur sans LED en mono…

Dès lors, il me faudra potentiellement modifier mon Orange pour en faire un simple commutateur, c'est ça?

Ou rajouter du 9V pour la LED…
R̶E̶S̶C̶A̶P̶ — https://facebook.com/RESCAP.fan
indi360
  • #5
  • Publié par
    indi360
    le 30 Janv 2015, 23:42
sur la notice de tom ampli il est indiqué ceci:
Prise FOOT SWITCH
C’est ici que vous branchez la pédale commutateur fournie (VFS1) pour alterner les modes “HOT” et “COOL” du canal TOP BOOST (le mode “HOT” doit être sélectionné sur le panneau avant pour que la pédale commutateur fonctionne)


t'as essayé?
aurelienlewin
indi360 a écrit :
sur la notice de tom ampli il est indiqué ceci:
Prise FOOT SWITCH
C’est ici que vous branchez la pédale commutateur fournie (VFS1) pour alterner les modes “HOT” et “COOL” du canal TOP BOOST (le mode “HOT” doit être sélectionné sur le panneau avant pour que la pédale commutateur fonctionne)


t'as essayé?


Oui, j'ai trifouillé l'ampli dans tous les sens comme un puceau qui découvre une femme

Malheureusement, sans résultat. Je retente demain, sinon j'abandonne la LED et repart sur un circuit simple… :pleurs:
R̶E̶S̶C̶A̶P̶ — https://facebook.com/RESCAP.fan
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #7
  • Publié par
    oldamp
    le 31 Janv 2015, 09:26
il y a un footswitch, boss je crois, qui a une pile 9V interne pour les LED... ça marche très bien sur un fender trem/reverb avec un adaptateur 2 x cinc--- jack stéréo. tout ça pour dire que des footswitch à LED non alimentées par l'ampli ça existe !
