Rappel du dernier message de la page précédente :
Oghkhood
Tu devrais peut etre publier l'url du site ou tu a comme$andé ce kit : adresse a éviter .....
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
boggy34000
c'est sur http://mklec.com ... mais c'est le seul endroit ou j'ai trouvé un clone de cette pédale.
Envoyé de mon CPC 6128 +
PiPiRoSe
rien a voir avec la qualité du kit l erreur viens de lui ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #18
  • Publié par
    oldamp     le 09 Juil 2017, 17:17

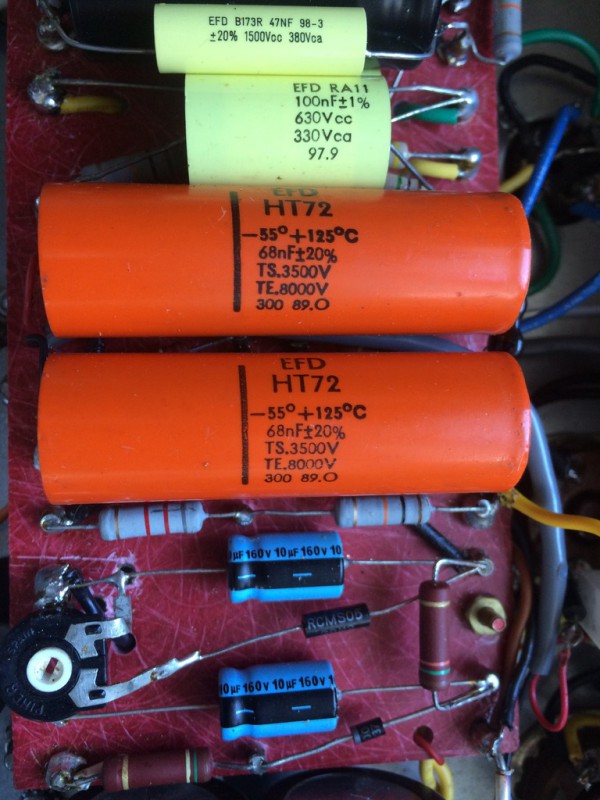

Pipirose, t'as pas plus gros comme condo ?

ça sent la récup.... Des EFD j'en ai aussi quelques uns... de 85 ! des Précis en pagaïe, et des Same rouge piment d'Espelette !
PiPiRoSe
si tu voyais les gros que j ai papier huilé,polypro et autre monstre pour alim
mon père a travaillé a turbomeca
c'est du bon les condos que j ai certain ... j'ai les doc et tout c'est pas fait pour rigoler ces bestioles ...

les condo neuf etait mis a la poubelle tous les 6 mois environs ou devais passer dans des bancs de séchage ou je sais plus quoi ...
dans les avion,helico et autres la panne c'est pas possible

dans les ht72 par ex j'ai un sens bien que non polarisé (ya des armatures dedans un truc de très recherché en hi fi très haut de gamme )

je suis aussi a fond recup ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #20
  • Publié par
    oldamp     le 09 Juil 2017, 17:45
Tous les condos film foil ont un sens : l'armature externe doit être au potentiel le plus bas. les condos tubulaires ont souvent un anneau pour indiquer l'armature externe. sinon, tu mets une sonde d'oscillo sur une patte et tu touches le condo avec le doigt. du 50 Hz apparait à l'écran. en te branchant sur l'autre connexion, il y aura toujours du 50 Hz mais à un niveau différent. le fil d'armature externe est celui où il y a le plus fort niveau de 50 Hz en touchant.
PiPiRoSe
oldamp a écrit :
Tous les condos film foil ont un sens : l'armature externe doit être au potentiel le plus bas. l


ça résume bien leur pavé d une demi page
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
boggy34000
les gars, juste pour en revenir à mon casse tête, j'ai fini de monter les compo... à l'envers. Maintenant je dois cabler le switch mais j'ai un souci : sur mon schéma ne figure pas de point "output" , vous n'auriez pas une astuce ?
Envoyé de mon CPC 6128 +
PiPiRoSe
oui

volume 2 to output c'est marqué dessus comme le port salut
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
boggy34000
merde vais me racheter des yeux, merci !
Envoyé de mon CPC 6128 +
PiPiRoSe
par du principe que le plan est bon ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
boggy34000
tant que je suis lancé sur les questions à deux balles : je dois racheter du câble car il ne m'en reste plus assez pour finir ... vous pouvez m'indiquer quoi acheter chez conrad ou autre concurrent (faut juste que ca arrive vite) ? diamètre et composition ? jusque-là j'ai utilisé des câbles pour guitare.
Envoyé de mon CPC 6128 +
geogeo68
du 0.14mm² multibrins, c'est parfait pour le câblage de pédales

Sinon pourquoi tu veux la finir en l'état? c'est clair que ça ne marchera pas!
t'as tout câblé à l'envers! et même si tu avais tout inversé ça ne marchera quand même pas car on parle d'un circuit électronique! il y a un sens de courant, polarités, brochage etc.

Tu crois encore au papa noël, toi

Tu ferais mieux de tout reprendre correctement en attendant ton câble,
et surtout de recommander en même temps les composants que tu ne pourras plus réutiliser, moi je dis ça......
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
PiPiRoSe
regarde ce derating oldamp ça devrai tenir



c'est pour les utiliser car j en ai pas mal ...
mais j ai de bon résultat avec du sozo,orange drop même j aime bien
pas d inquiétude pour les vibration ya pas besoin de mettre des colliers tellement c'est costaud
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Denis13
  • Denis13
  • Vintage Méga utilisateur
Ma méthode pour les coupures de traces :
J'imprime à l'échelle le layout en ayant d'abord appliqué un effet miroir horizontal
Ensuite je fais sauter tous les points rouges avec un emporte-pièce Ø3mm, je superpose le morceau de gruyère sur le circuit côté piste, je mets un coup de marqueur noir pour chaque trou et je passe tout ça à la colonne foret Ø3.5mm juste pour enlever la piste
Aucune chance de se tromper
