Salut à tous!
Je partage ici mon nouveau projet, un clone de fender tweed champ (5F1), sur base d'une TSF du début des années 40.
L'idée est de garder le maximum des pièces de la radio (transfos, HP), et d'utiliser d'autres pièces de la même époque (sauf les condensateurs de filtrage bien sûr) pour s'approcher au plus du son d'un 5F1 d'époque.

La particularité est la réutilisation du HP à excitation de la radio : cela nécessite une petite adaptation du schéma du 5F1 pour alimenter la bobine du HP. Cela permet de ramener la tension aux valeurs du Champ et apporte un filtrage supplémentaire : que du bonus !

Le tout est câblé en l'air ; les éléments de sécurité moderne (mise à la terre, fusible...) sont ajoutés bien sûr.

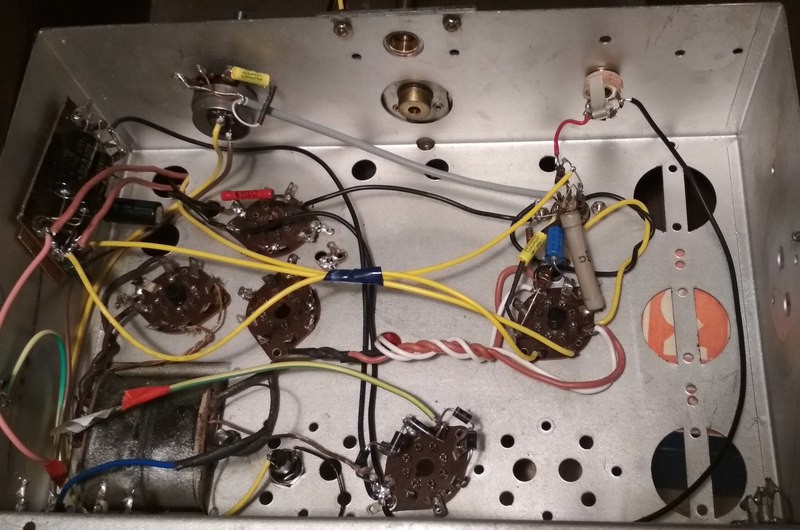

le cablage, pas tout à fait définitif :

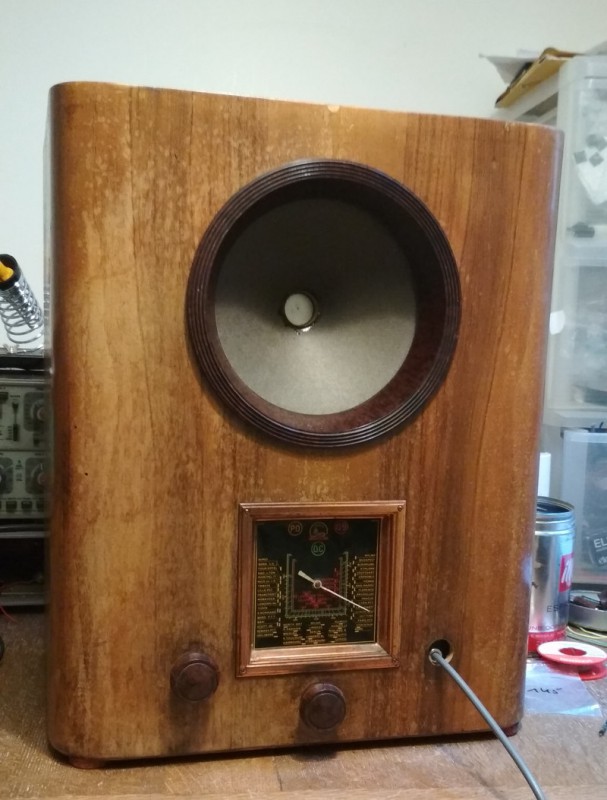

ça a de la gueule ! manque encore le grillcloth (celui d'origine, qui étouffait les aigus, a été retiré)


Et une petite vidéo, le guitariste est rouillé :
Invité
  • #2
  • Publié par
    Invité
    le 12 Janv 2019, 21:26
Mais ça sonne très bien cet ampli, bravo !
jeff10
  • jeff10
  • Vintage Top utilisateur
  • #3
  • Publié par
    jeff10
    le 13 Janv 2019, 16:31
Une petite grille ronde 10 " 25 cm toute simple ...irait dans le design,bravo! bien joué !
Invité
  • #4
  • Publié par
    Invité
    le 13 Janv 2019, 16:57
Ça prendrai une grille en tissus à mon avis et je vois que le h-p est en surface.

Pas facile comme installation d'une grille.

Pas de ça;



grille
jeff10
  • jeff10
  • Vintage Top utilisateur
  • #5
  • Publié par
    jeff10
    le 13 Janv 2019, 17:18
si tu peux ,en mettant entretoise plastique noir en dessous
Invité
  • #6
  • Publié par
    Invité
    le 13 Janv 2019, 17:22
Ça n'irait pas avec le cabinet, ça lui enlèverait son bel aspect vintage
nasdak
  • nasdak
  • Custom Top utilisateur
  • #7
  • Publié par
    nasdak
    le 13 Janv 2019, 22:19
Ce sera un tissu ! Pas de grille !
wahmi
  • wahmi
  • Custom Méga utilisateur
  • #8
  • Publié par
    wahmi
    le 13 Janv 2019, 23:29
bravo ça sonne vraiment bien
Lutter contre Biosmog est une lutte finale.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #9
  • Publié par
    oldamp
    le 14 Janv 2019, 10:41
Alors tu vois ? Ces HP excitation c'est que du bonheur ! Mais faut lui remettre un dôme cache-poussière sinon ça va grésiller rapidement
nasdak
  • nasdak
  • Custom Top utilisateur
  • #10
  • Publié par
    nasdak
    le 14 Janv 2019, 11:52
Oui il est plutot puissant le hp! Aussi fort qu'un weber alnico
Pas mal pour un vieux de 70 ans
wahmi
  • wahmi
  • Custom Méga utilisateur
  • #11
  • Publié par
    wahmi
    le 14 Janv 2019, 13:55
Question surement indiscrète, mais tu peux nous donner une idée du prix de revient ?
Lutter contre Biosmog est une lutte finale.
Invité
nasdak a écrit :
Oui il est plutot puissant le hp! Aussi fort qu'un weber alnico
Pas mal pour un vieux de 70 ans


La membrane et la suspension ont séchés depuis le temps. Un bon haut-parleur neuf améliorerait sûrement le son.

Mais comme dans toute construction ou modification, il faut s'avoir s'arrêter car il n'y a pas de limite.

Le prix de revient;
Le seul gros déboursé est l'appareil de base, ça peut être presque rien ou cher et c'est du cas par cas.
Les pièces pour modifier ne coûtent presque rien.

À mon avis demander le coût n'est pas du tout indiscret, ça aide a évaluer le projet, sa pertinence.

Mais il faut s'y connaître pour ne pas devoir payer quelqu'un pour faire les modification.

J'ai déjà fais une modification dans ce genre. L'appareil de base m'avait couté l'équivalent de 20 euros.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #13
  • Publié par
    oldamp
    le 14 Janv 2019, 15:33
Un bon haut parleur à excitation neuf c'est........ hors de prix !

Le Supravox 165-2000 EXC c'est environ 550 €

Quant au son actuel, je n'ai rien à lui reprocher !
nasdak
  • nasdak
  • Custom Top utilisateur
  • #14
  • Publié par
    nasdak
    le 14 Janv 2019, 17:25
C'est clair !
Un vieux HP mais en bon état c'est précieux !
Invité
oldamp a écrit :
Un bon haut parleur à excitation neuf c'est........ hors de prix !

Le Supravox 165-2000 EXC c'est environ 550 €

Quant au son actuel, je n'ai rien à lui reprocher !




Il n'y a aucun besoin d'un h-p a excitation sur cet ampli

Tu as entendu la sonorité live ?
