CHangement micro sur epiphone ultra 2

Hello à tous

J'ai eut dans l'idée de changer les micros de mon epiphone ultra par du seymour duncan, donc avec 5 fils :

Black = hot
White & red = coil split
Green & bare = ground

Déjà je ne veux pas splitter le micro, pas besoin.

Là où ça se complique, c'est sur la guitare, en effet l epiphone ULTRA possede une electronique à part du reste à cause du micro nanomag. Bref, j'ai 5 cables qui y final soivent finir sur 2, et là je pige plus rien , comment relier tout ça ??

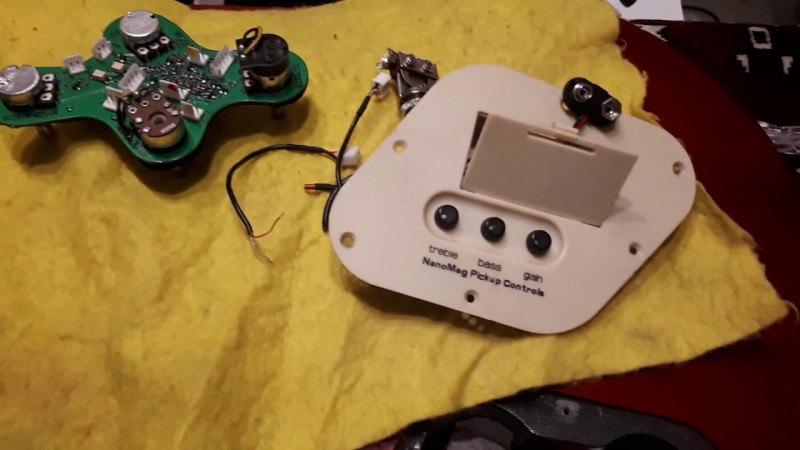

comme vous pouvez le voir sur l'image suivante, tout est sous forme de petit adapateur 2 fils



merci pour votre aide

Y'a rien de sorcier, sur les deux câbles de l'adaptateur tu as un point chaud et une masse. Donc le fil noir du micro à relier au fil "hot" de l'adaptateur, "green+bare" à relier au fil de masse. Quant aux "white & red" tu les soudes ensemble et tu les isoles.

Merci, j ai fait des tests et c est bon c est changé. Merci !!

o punaise comment il fabrique les guitare maintenant ....

Ha ha c'est clair d'où ça sort ça franchement
Faudrait virer tout ça vite fait et refaire un câblage propre et tout simple
