Buffer : question bête ?

• mifl
• Custom Top utilisateur

• #15
• Publié par
  mifl le 06 Janv 2016, 22:24

Les straps sont presents ?

Poste nous des photos et recheck les composants ( en particulier les condo polarisé )

• carlo
• Custom Top utilisateur

• #16
• Publié par
  carlo le 06 Janv 2016, 22:31

les straps sont là.Je posterai des photos demain ,là j'écris dans mon pieu.
J'ai retesté les composants: j'ai vérifié qu'il y avait continuité entre la pointe de la tige du composant qui dépasse et la piste.J'ai positionné les condos polarisés comme sur le schéma: le trait blanc pareil...

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• Boba7
• Custom Total utilisateur

• #17
• Publié par
  Boba7 le 07 Janv 2016, 00:11

Poste des photos quand tu peux, on y verra plus clair !
T'as fait quel circuit du coup ? Le klon ?

• carlo
• Custom Top utilisateur

• #18
• Publié par
  carlo le 07 Janv 2016, 07:43

Oui,le klon.
Je me demande si le problème ne vient pas du branchement de la pile.
j'ai mis le + comme sur le schéma,pour le ground j'ai mis le - de la pile sur le boîtier et relié le ground du schéma au boîtier.

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• carlo
• Custom Top utilisateur

• #19
• Publié par
  carlo le 07 Janv 2016, 11:07

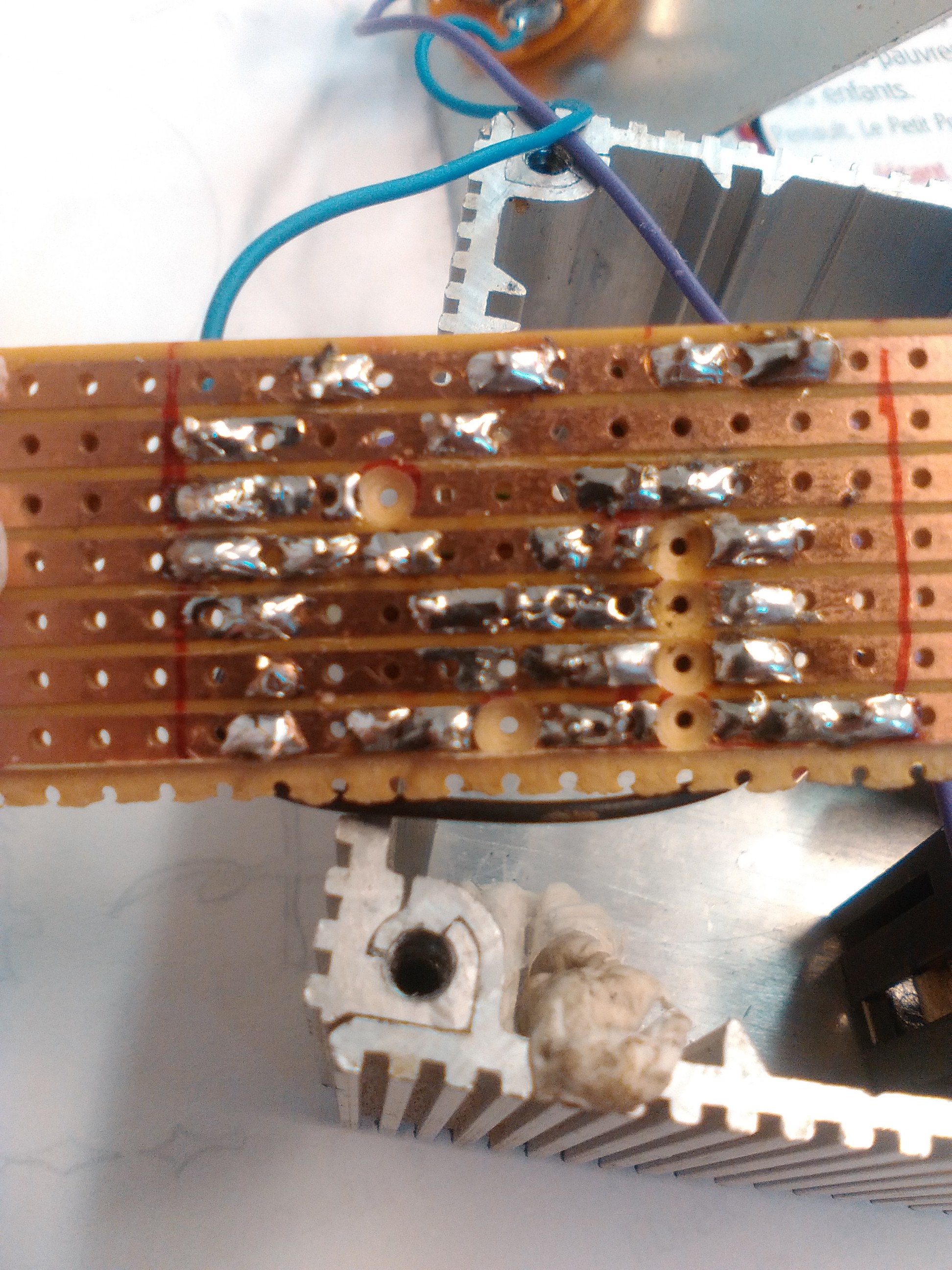

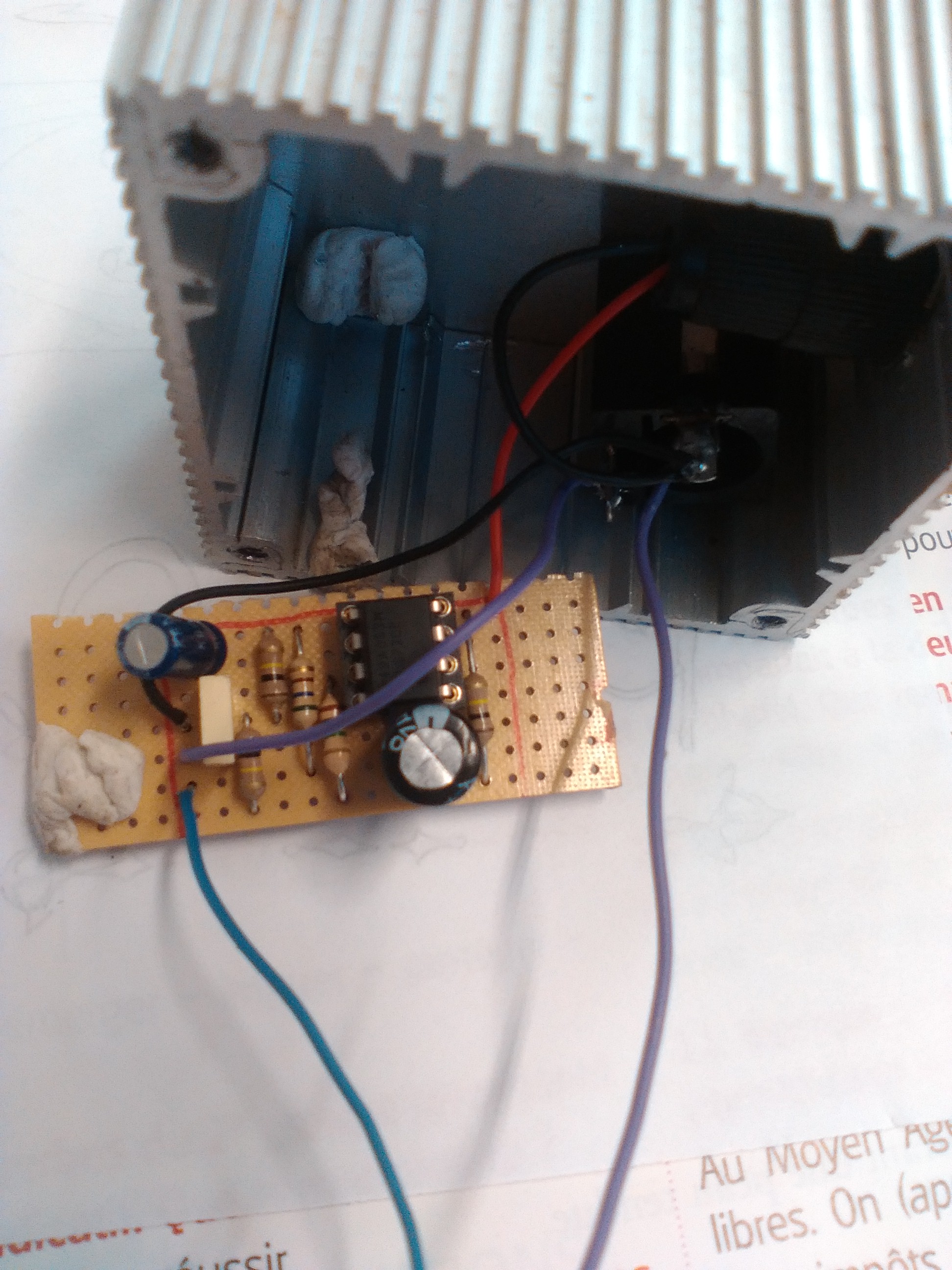

Voici les photos

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• Boba7
• Custom Total utilisateur

• #20
• Publié par
  Boba7 le 07 Janv 2016, 11:13

EDIT: ah peut-être pas en fait, attends, je regarde

• moussenoff
• Special Méga utilisateur

• #21
• Publié par
  moussenoff le 07 Janv 2016, 11:13

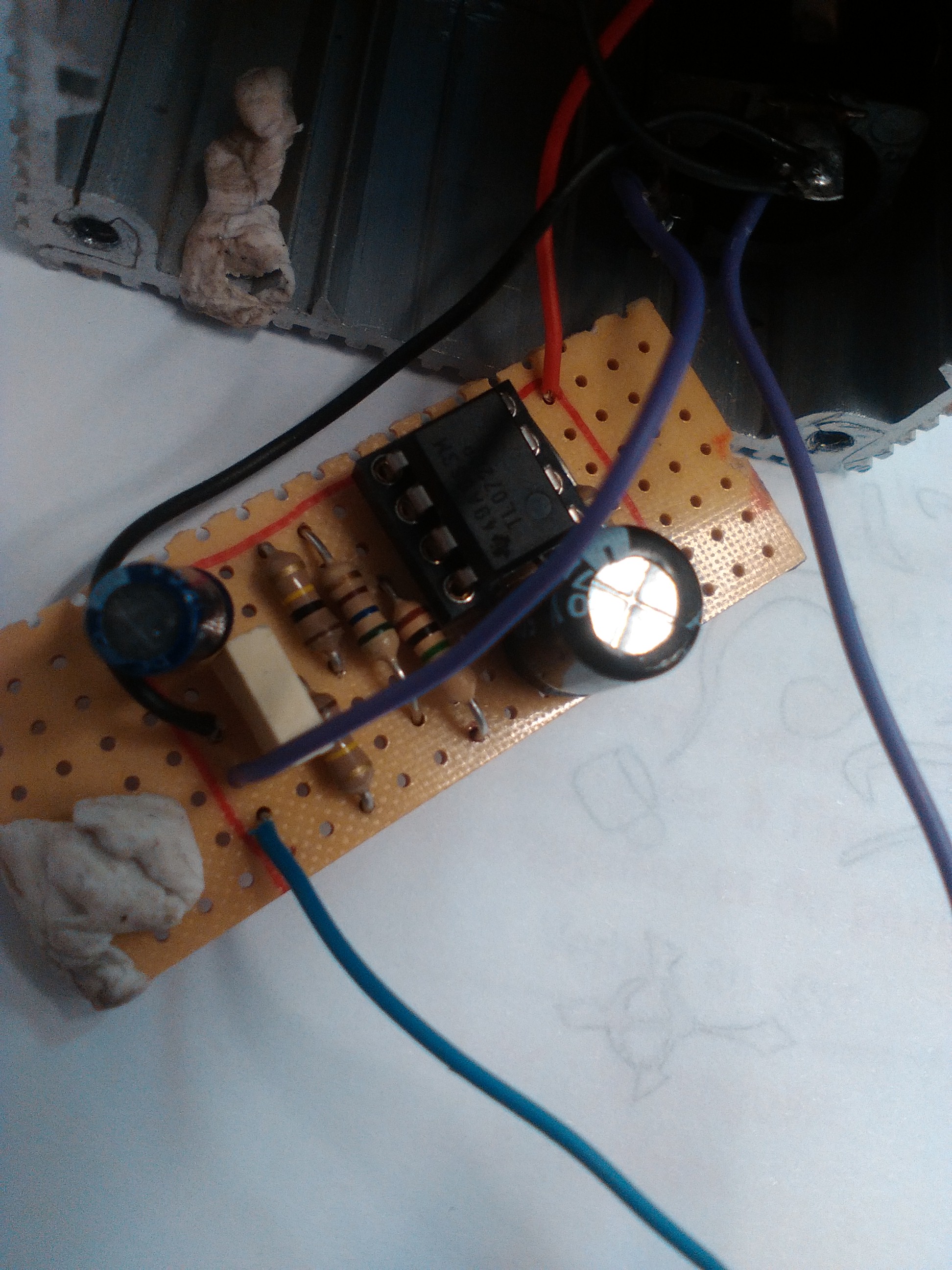

Il me semble que ton IC est à l'envers

• Boba7
• Custom Total utilisateur

• #22
• Publié par
  Boba7 le 07 Janv 2016, 11:15

Oui, à l'envers. J'ai cru que c'était en plus un TL071 au début. Tu as bien mis un TL072 ?

Par ailleurs il y a des soudures qui n'inspirent pas confiance (celles de l'IC en premier lieu)

• carlo
• Custom Top utilisateur

• #23
• Publié par
  carlo le 07 Janv 2016, 11:24

Je reverrai les soudures ce soir.Pour l'ic j'ai essayé l'autre sens et je n'avais pas de crachottement mais aucun son.

Pour le - : je l'ai relié à la masse du jack input à laquelle j'ai relié le ground du buffer et la masse du jack output.
Comment savez-vous que l'ic est à l'envers?

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• moussenoff
• Special Méga utilisateur

• #24
• Publié par
  moussenoff le 07 Janv 2016, 11:30

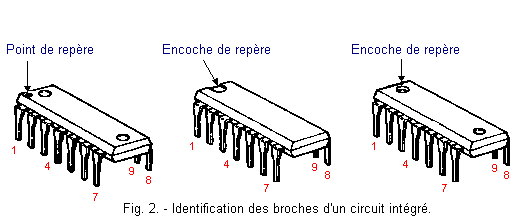

la marque sur le dessus

• carlo
• Custom Top utilisateur

• #25
• Publié par
  carlo le 07 Janv 2016, 11:33

J'ai bien vu la marque sur l'IC mais comment savoir le positionnement?

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• Boba7
• Custom Total utilisateur

• #26
• Publié par
  Boba7 le 07 Janv 2016, 11:40

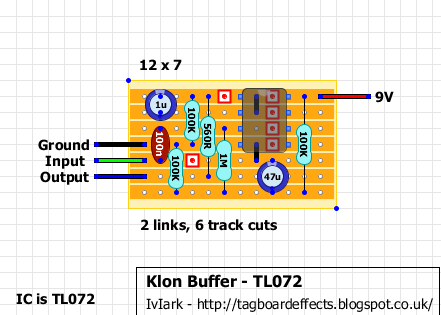

Regarde sur le layout tagboard il y a une petite marque en haut de l'IC

• comas
• Custom Total utilisateur

• #27
• Publié par
  comas le 07 Janv 2016, 11:42

Boba7 a écrit :

Regarde sur le layout tagboard il y a une petite marque en haut de l'IC

La marque en haut

Ta masse est bien reliée à un jack ? (relié à une pile on s'en fout).

Les straps sont bien positionnée ?

Tu as un IC en rab ? tu l'as peut être cramé.

Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html

• carlo
• Custom Top utilisateur

• #28
• Publié par
  carlo le 07 Janv 2016, 13:35

je n'avais pas vu la marque.Je n'ai pas d'ic en rab.
La masse est bien reliée à un jack.
Quand tu dis la pile on s'en fout, je relie bien le - de la pile au boîtier?
On peut vérifier si 'IC est cramé ou pas avec un multimètre?

mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html

• comas
• Custom Total utilisateur

• #29
• Publié par
  comas le 07 Janv 2016, 14:32

carlo a écrit :

je n'avais pas vu la marque.Je n'ai pas d'ic en rab.
La masse est bien reliée à un jack.
Quand tu dis la pile on s'en fout, je relie bien le - de la pile au boîtier?
On peut vérifier si 'IC est cramé ou pas avec un multimètre?

Relier le - au boitier c'est pas conventionnel mais ca marche.

Inconvénient, ta pile se décharge tous le temps.

Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html

• carlo
• Custom Top utilisateur

• #30
• Publié par
  carlo le 07 Janv 2016, 14:43

En fait j'ai mis une pile juste pour le test ,il y aura une alim.
Quand tu dis que ça n'est pas conventionnel ,c'est à dire?
Dans un précédent post on me disait qu'il n'y avait pas de moins sur ce montage.
Mais s'il est relié au boîtier il y en a bien un,non?
