Schema cablage

salut à tous j'essaye désespérément de trouver des schématismes de câblage HSS ou HSH avec des slits et autres, mais je ne trouve que des schémas avec des push pull, et je souhaites mettre des switch.

qqn pourrait soit me trouver ça, soit m'expliquer car peut être que les branchements sur push pull sont les même que sur un switch et qu'il y a juste une manip a comprendre pour adapter les schéma push-pull en schéma switch

d'avance merci

Salut !

Oui, un push-pull n'est rien d'autre que le mix d'un potard et d'un switch (DPDT).
Si tu prends des switch du même type que les push-pull alors le câblage sera similaire.

ok je vois pour l'arrivé des cables du micro au potard/switch mais comment je fais pour la sortie ?
je veux dire pour relier les câbles du switch au potard ?

La partie Switch d'un push-pull ne fait pas partie du circuit électrique du potard donc le switch seul se câble de la même façon que la partie switch du push-pull.

je comprend comment aller vers le switch mais pas comment en repartir. je sais pas si ce que je raconte est clair ?

Mais ça ne marche pas forcément comme ça, ça dépend de l'action qu'on veut donner au switch et son type.

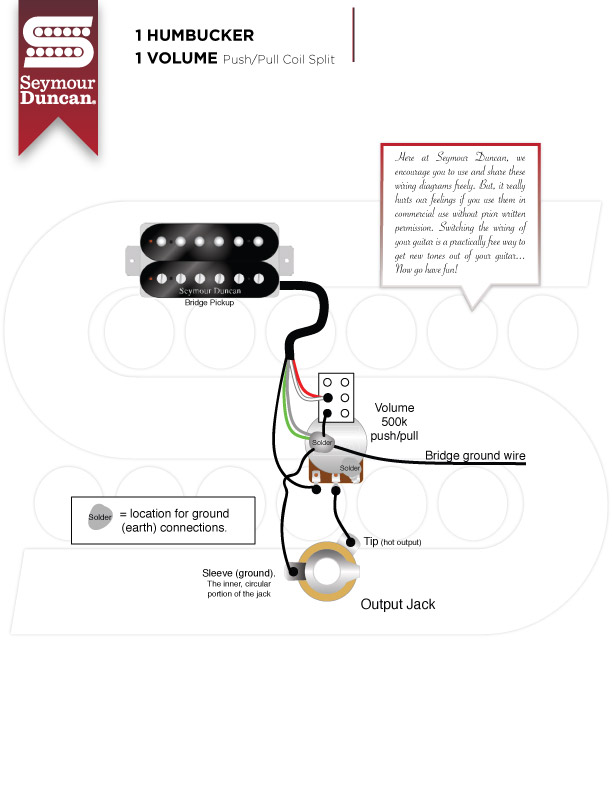

Si tu veux splitter un Humbucker , le switch ne sert qu'à mettre à la masse une bobine du micro, donc il est en parallèle du circuit.

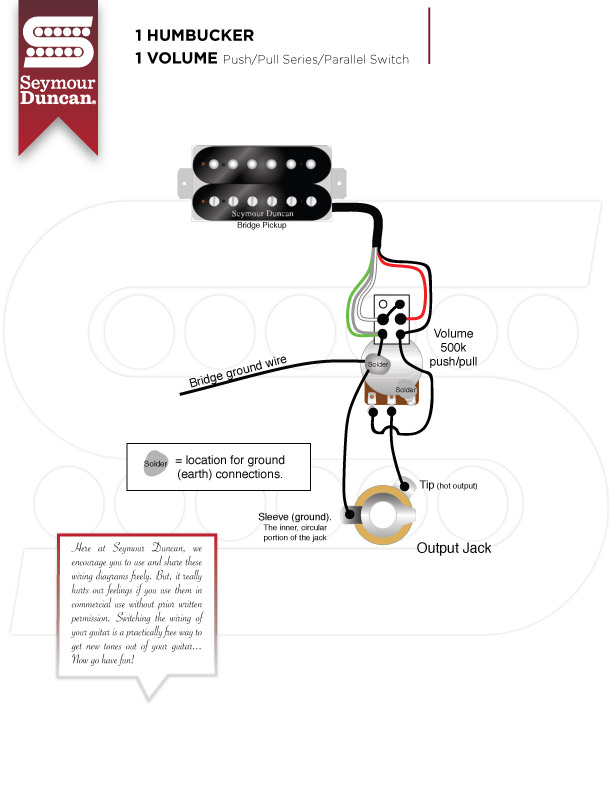

Par contre , si tu veux changer la façon dont sont câblées les bobines d'un Humbucker, là le switch est dans le circuit :




Un peu de lecture à ce sujet :
https://www.seymourduncan.com/(...)art-1
https://www.seymourduncan.com/(...)art-2

yes j'ai vu ces schémas évidemment sur leur site, mais j'arrives pas à les déchiffrer. ou du moins pas sur puisque quand j'ai l'impression de le faire ça ne marche pas sur ma gratte.

prenons le premier ex. la le "carré" qui représente donc le push pull, peut être utilisé comme un push pull a 6 pins. donc si je comprend bien le coin split, il suffit de relier exactement pareil comme si le switch était séparé du potard, j'ai bon ?

après il est possible, CF un autre de mes posts, que j'ai cramé mes potards en soudant comme un goret. Mais comme je ne sais pas comment vérifier si un potard est encore bon ou pas...

dernière question puisque tu as l'air au point : peut on mettre 3 micros branché ensemble ? (3 simple ou 3 double ?)

je te remercie en tout cas

Comme je te l'ai déjà dis plus haut oui. Que tu utilises un potard push-pull ou un potard simple + un switch séparé (du même type DPDT) , c'est la même chose, tu câbles de la même façon.



C'est simple, tu prends un multimètre en mode Ohmmètre et tu mesures la résistance entre la borne du milieu et une extérieure. En tournant le potard tu dois avoir de 0 à 250/500/1000K environ en fonction du type de potard en question.

Pour éviter de bousiller un potard en le chauffant de trop, ce qui arrive quand on fait les masses sur la carcasse, il faut un fer relativement puissant (30/40W) avec une panne assez grosse (~3mm) pour chauffer suffisamment et rapidement.



Oui c'est possible, mais l'intérêt est discutable selon le type de micro utilisé.
