Réglage Bias JTM45 reissue

PS : au passage, je n'ai toujours pas la réponse à ma dernière question, mais ce n'est qu'une question de persévérance.

et re-PS : merci meringue, je suis allé sur la liste : et pan, cela confirme qu'il n'y a rien à moins de 200 km de chez moi (c'est marrant, j'y ai retrouvé tous ceux que j'avais spotté... comme quoi). En tout cas bien fait le thread, et utile. Merci.

J'ai pas vérifié s'il y avait un technicien vers le Havre dans la liste, mais c'était une piste. De toute évidence, il vaut mieux faire de la guitare électrique dans certaines régions plutôt que d'autres.

Il y a des tutos en English sur youtube.



Même si tu n'y comprends rien, on voit ce qu'il faut faire.

regarde ici sur un jtm 45 original comment c'est fait et comment faire le réglage ça doit être très proche ...

https://dl.dropboxusercontent.(...)S.pdf

Hum... oui, sauf que Metropoulos n'utilise justement pas de potard de bias ! il faut changer une résistance ! pas très pratique...

Maverick, normalement, s'il y a un potar de bias, il devrait être du coté de l'alimentation. il doit y avoir 4 diodes côte à côte, pour la HT et une diode seule, celle du bias. tu suis sa sortie négative, le fil (ou la piste) devrait t’amener vers le potar de bias. et normalement le curseur de celui-ci doit aller à la jonction de deux R de 220k qui vont vers les grilles des lampes de puissance. Ensuite, tu regardes s'il y a des résistance de 1 ohms soudées entre masse et pin 8 (cathode) des lampes de puissance. tu mesures la tension aux bornes de ces 1 ohms et les mV correspondront au courant en mA.

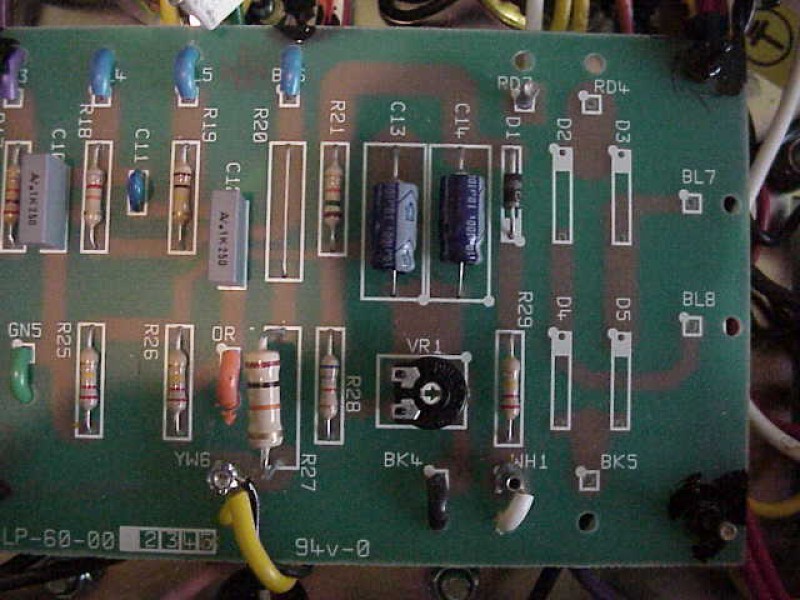

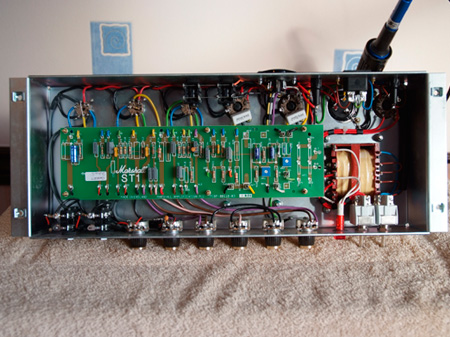

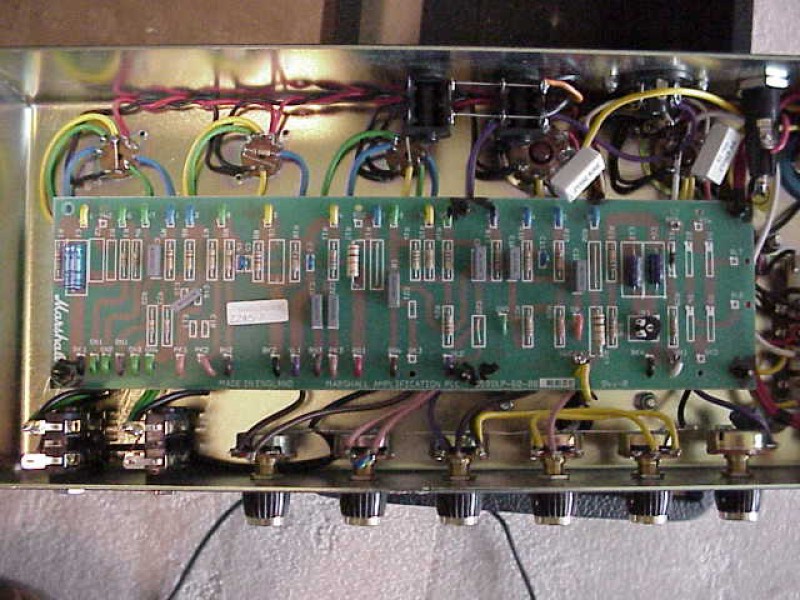

on voit le(s) pot de bias, petit rond noir (ou carré bleu) sur ces différentes photos.

quel âne je suis ,enfin ça fait pas de mal a lire pour se mettre dans le bain

si p24, et dans la doc 2.1 c'est encore plus clair...

effectivement mais c'est moins clair que les autres pdf qu ils ont et qui sont mieux foutu a ce niveau la ,mais ça fait jamais de mal a mon avis de regarder leur pdf quitte a regarder la version 50w pour comprendre comment faire ( une fois compris on peux l appliquer partout ...)

Merci beaucoup oldamp, c'est exactement le type de message que j'attendais.
J'ai juste un problème avec les numéros de pin des lampes : si je comprends bien, la tension opérationnelle appliquée aux bornes de la lampe se lit entre la cathode et la pin 8. Comment reconnaît-on les pins ? Les numéros sont-ils marqués ? Comment reconnaît-on la cathode ? Quel est son numéro de pin ?
D'avance merci pour ces précisions.

Heuuu, tu connais pas google ? "octal tube pinout"...

https://www.google.fr/search?q(...)qSICA

Bonjour meringue,
alors donc voilà : fin de l'histoire ce jour : j'ai trouvé un tech à 500 m de mon usine, super sympa, que j'ai regardé faire tout au long de l'opération, et je préfère taire le prix que cela m'a coûté.
Donc j'aimerais faire profiter la communauté Havraise et alentours que cette bonne adresse, comment est-ce que je peux mettre à jour le thread ?
D'avance, merci.
