Rappel du dernier message de la page précédente :
  • #15
  • Publié par
    jbe44
    le 17 Janv 2023, 09:21
Super, merci beaucoup !
corto30
Apparemment suffit de déposer le panneau frontal avec le hp et ensuite tu peux déposer le bloc ampli.
Les led (2x2) sont de chaque coté de la carte ampli, y'a une plaque de plexi qui sert de lightpipe (principe de la fibre optique).
Nutrisco et Extinguo
  • #17
  • Publié par
    jbe44
    le 18 Janv 2023, 12:06
Merci pour les conseils, j'ai réussi à ouvrir l'ampli.

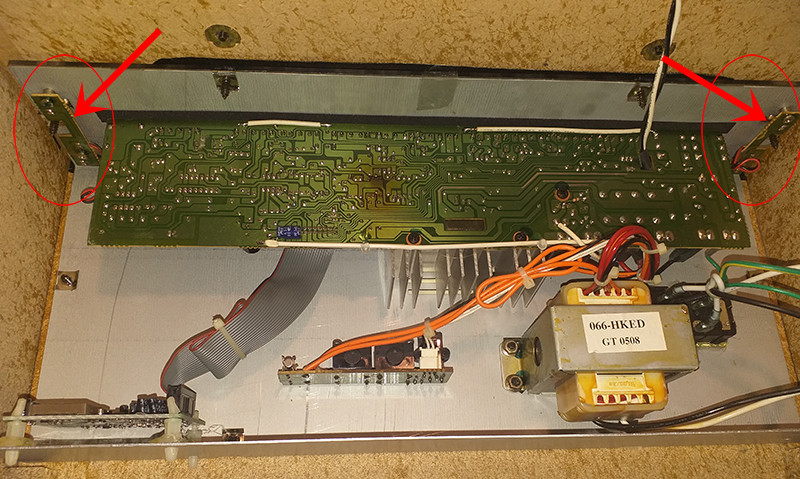

Si j'ai bien compris, c'est maintenant au niveau des flèches rouges que ça se passe.

Donc dans l'ordre : démonter ces "plaques" --> dessouder les led --> ressouder les nouvelles (et trouver la bonne référence)

J'ai bon ?



corto30
oui t'as tout bon

Les deux platines led doivent se demonter par dessous, mais leurs connecteurs doivent etre de l'aut' cote de la carte electronique.. faut voir si les fils sont assez longs sinon faut tout démonter
J'ai pas les ref des led, elles sont cablèes 2 par 2 en serie sur du + 15v avec résa chutrice 220 ohm/0.5 w, des led bleues standart de 3 à 4 volts ça devrait aller, tu peux tjrs mesurer la tension sur leur platine pour etre sur.
Nutrisco et Extinguo
