Informations électroniques

• corto30
• Custom Total utilisateur

• #15
• Publié par
  corto30 le 13 Août 2024, 14:06

Faut que tu mettes des photos où on voit l'autre coté des grandes plaques vertes

Nutrisco et Extinguo

• jeanpierre013

• #16
• Publié par
  jeanpierre013 le 14 Août 2024, 11:10

bonjour ok je fait ca des que possible merci a vous tous

• jeanpierre013

• #17
• Publié par
  jeanpierre013 le 15 Août 2024, 11:57

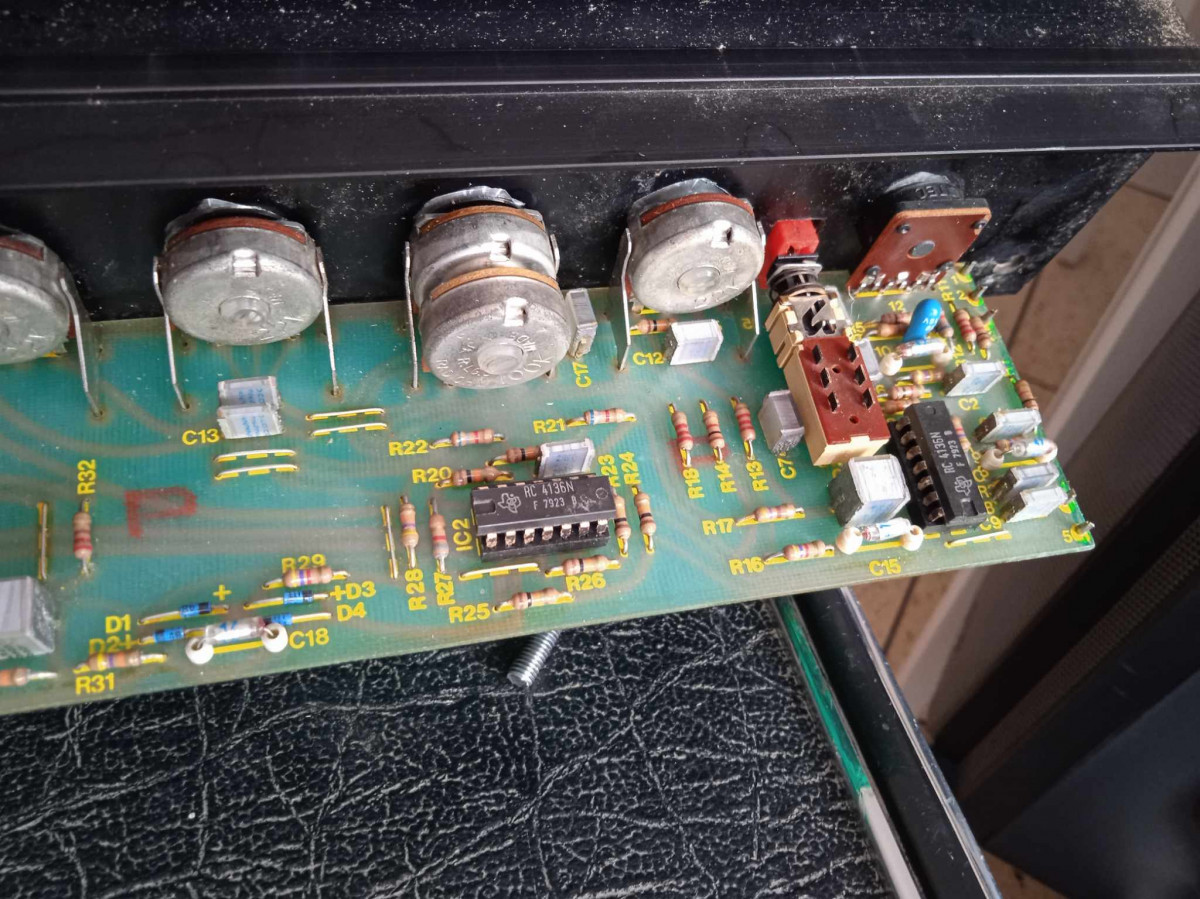

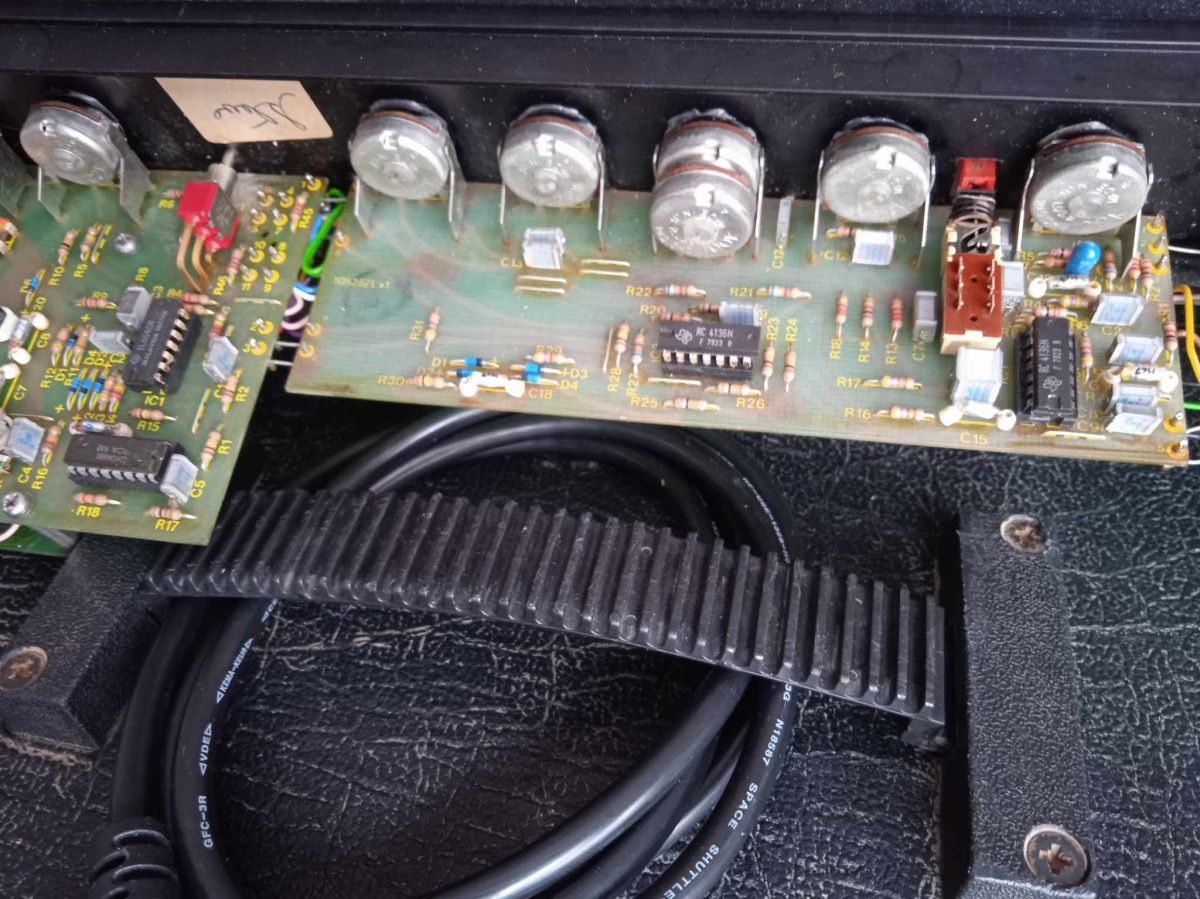

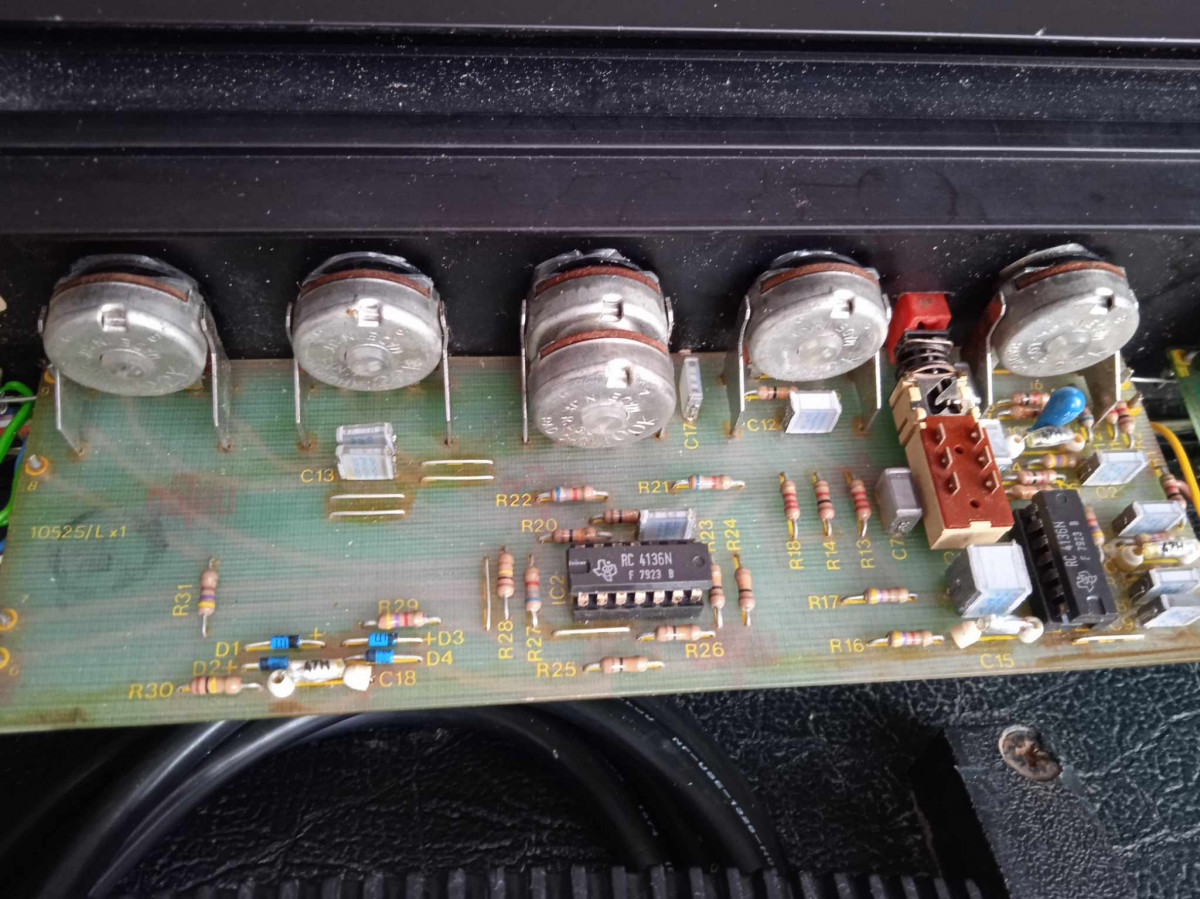

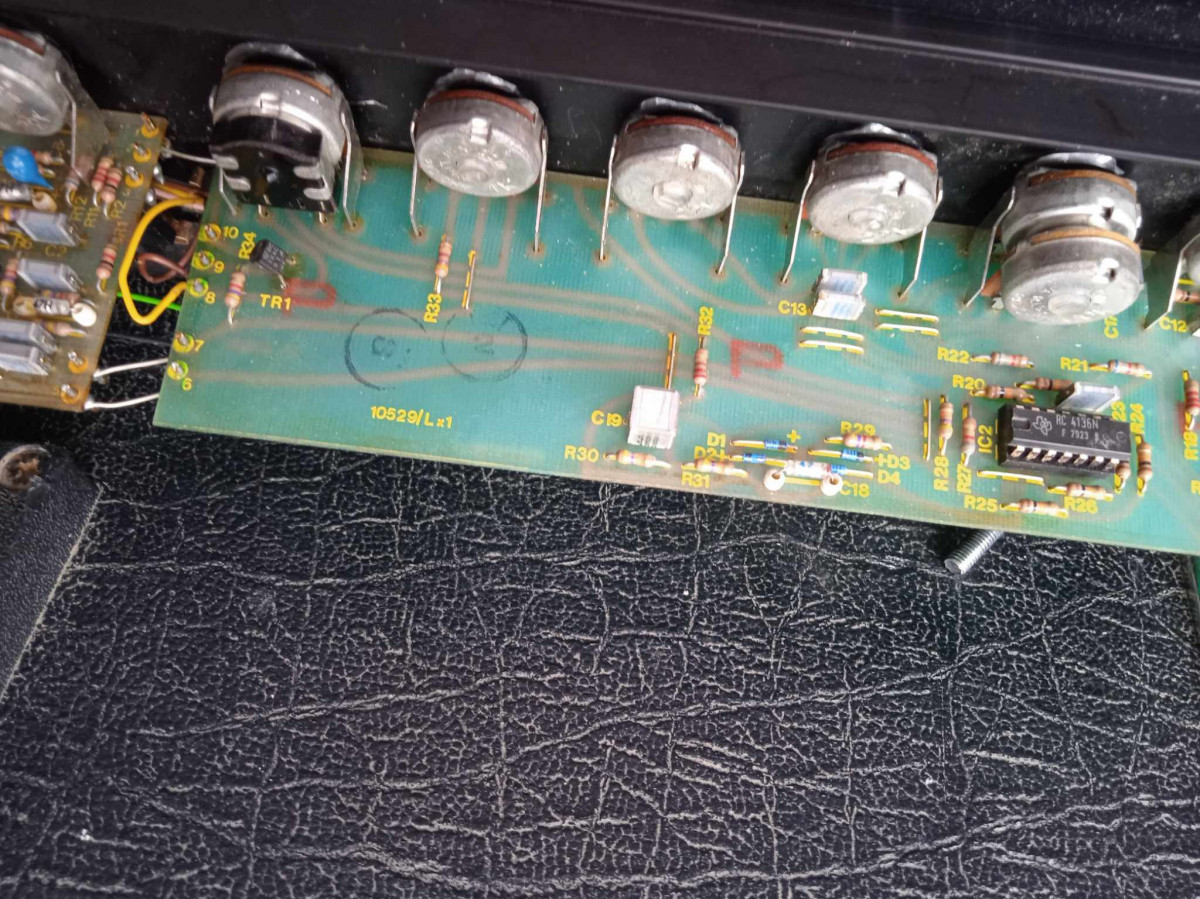

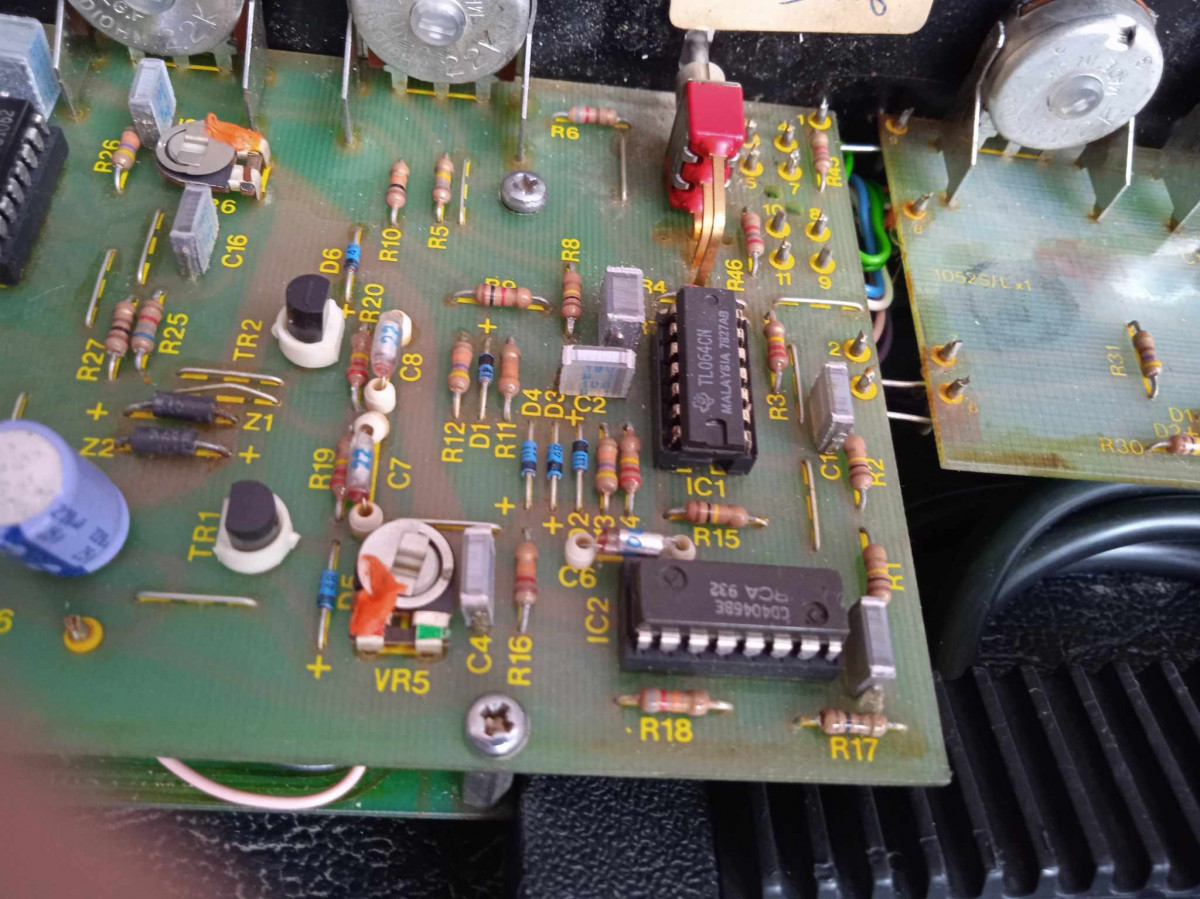

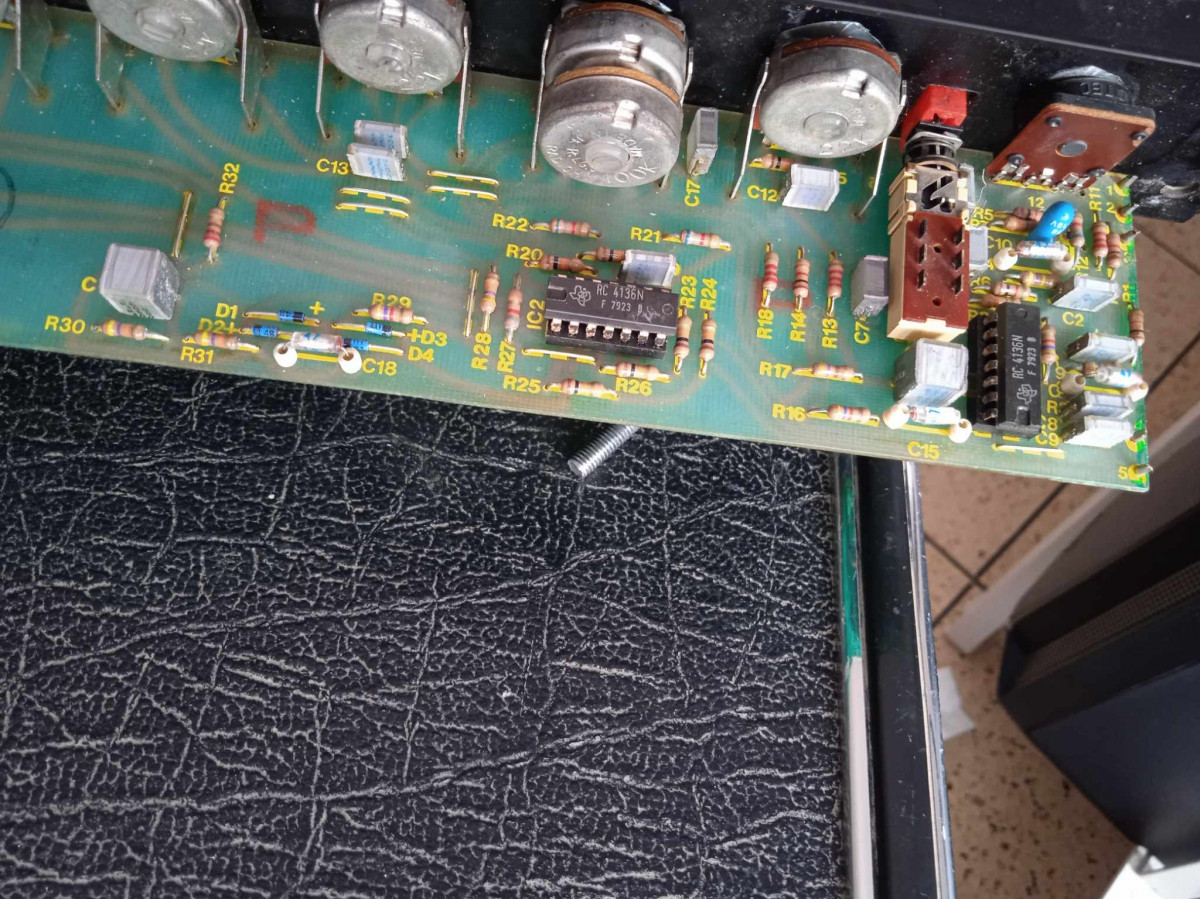

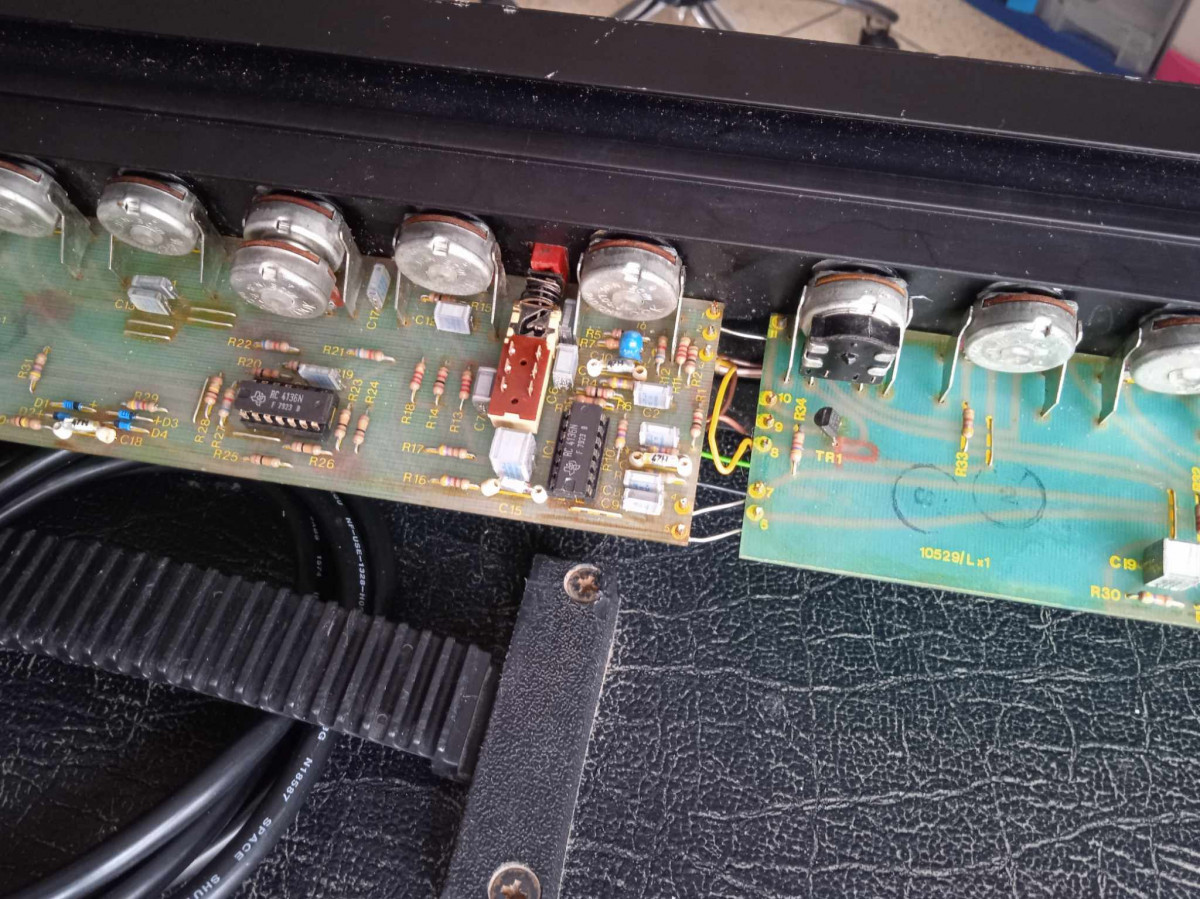

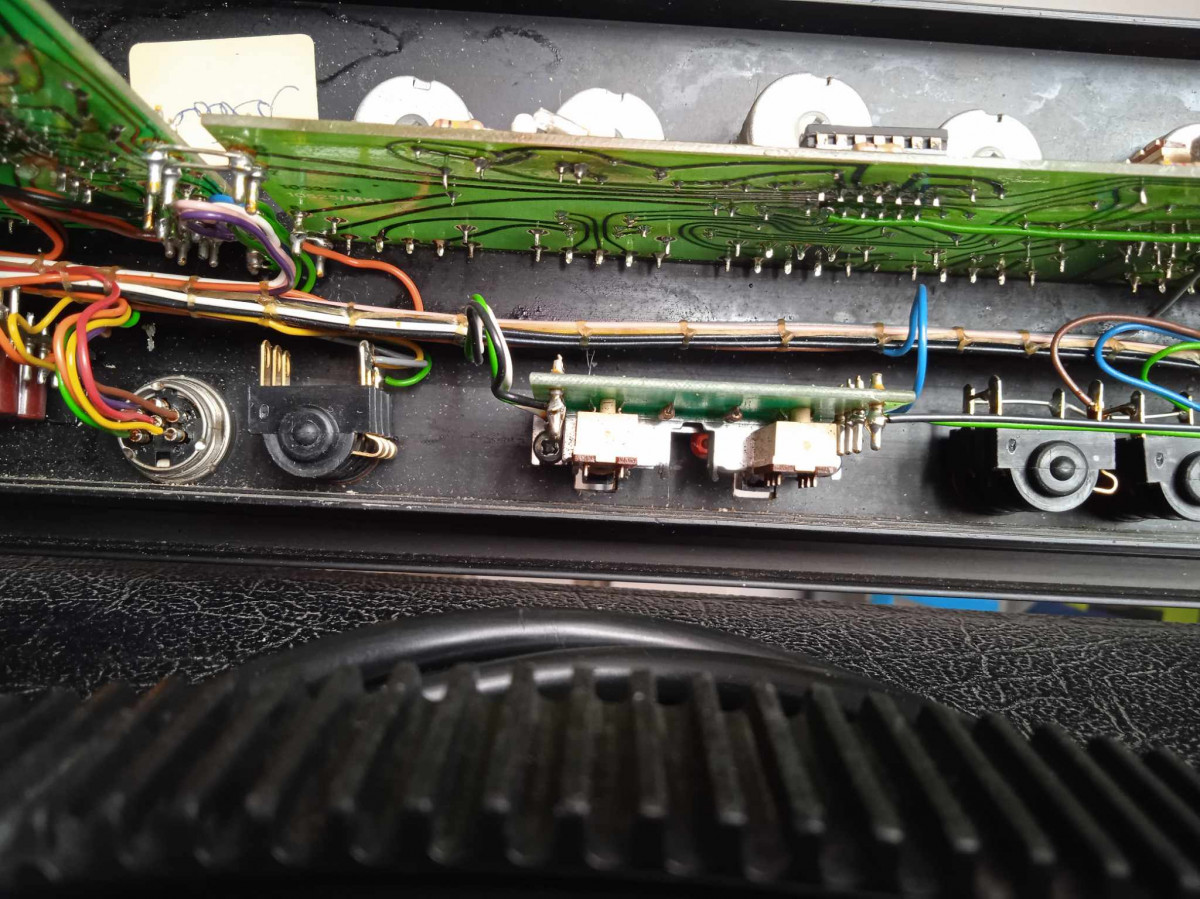

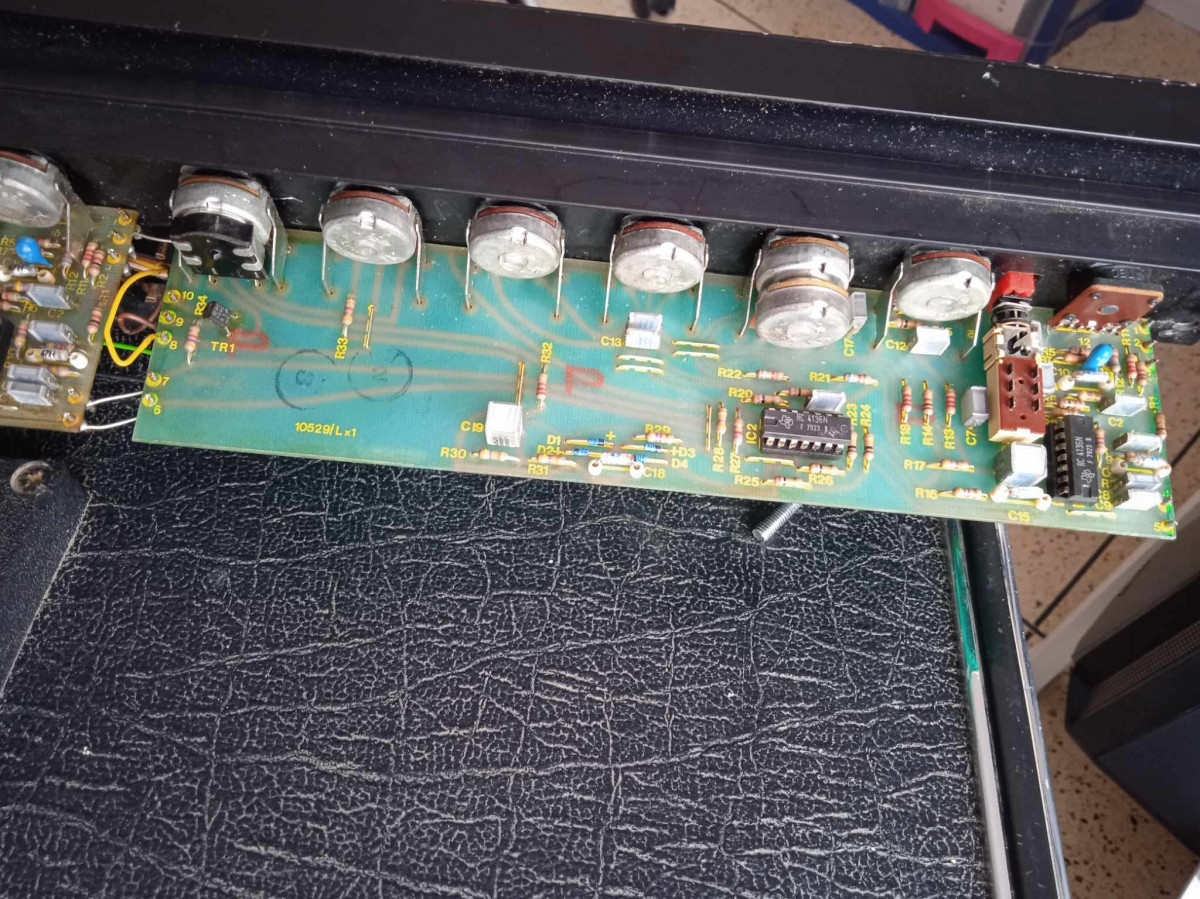

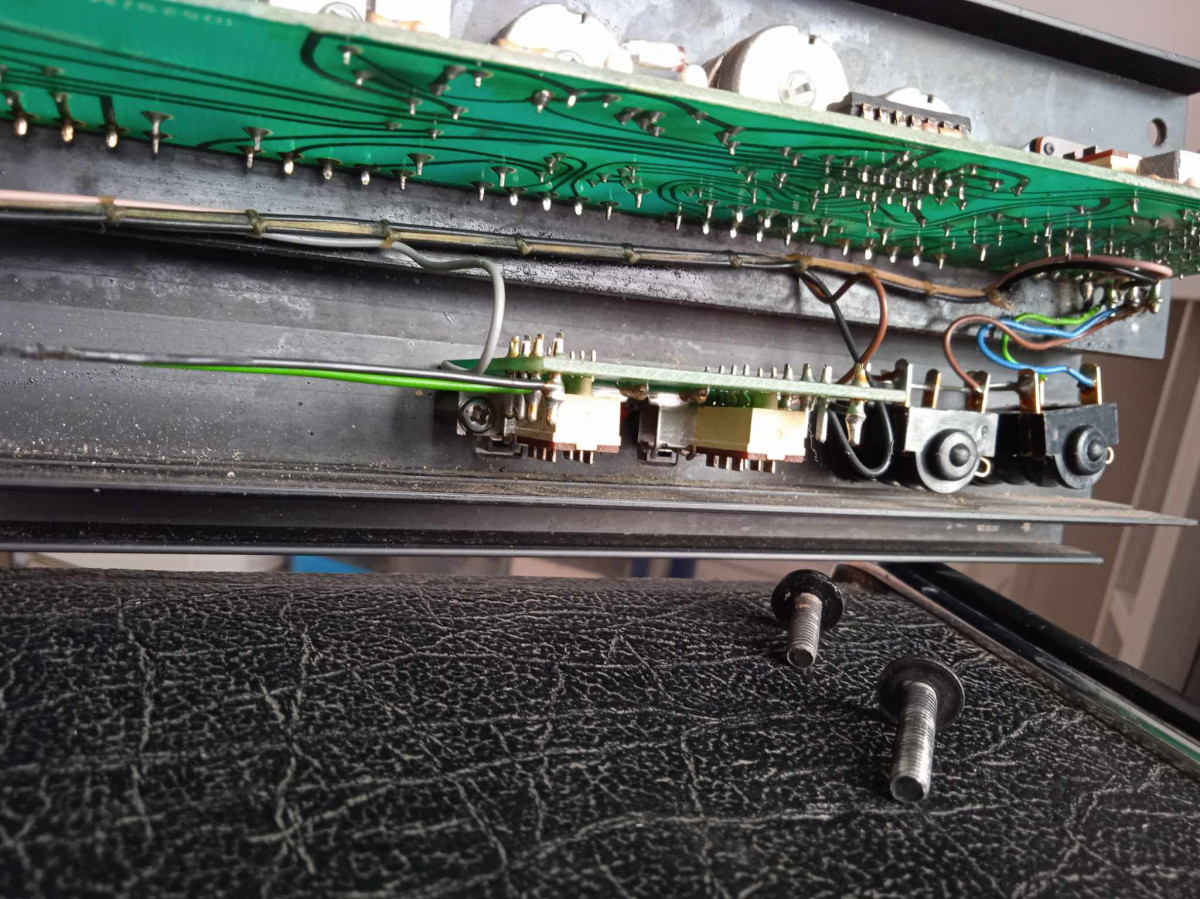

voici les photo merci beaucoup















• Doug_Watson
• Custom Cool utilisateur

• #18
• Publié par
  Doug_Watson le 15 Août 2024, 12:57

Rien qu'avec des photos on n'arrivera à rien ! Il faut le schéma... Si tout le reste fonctionne, joue-le comme ça en attendant.

«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron

• corto30
• Custom Total utilisateur

• #19
• Publié par
  corto30 le 15 Août 2024, 13:50

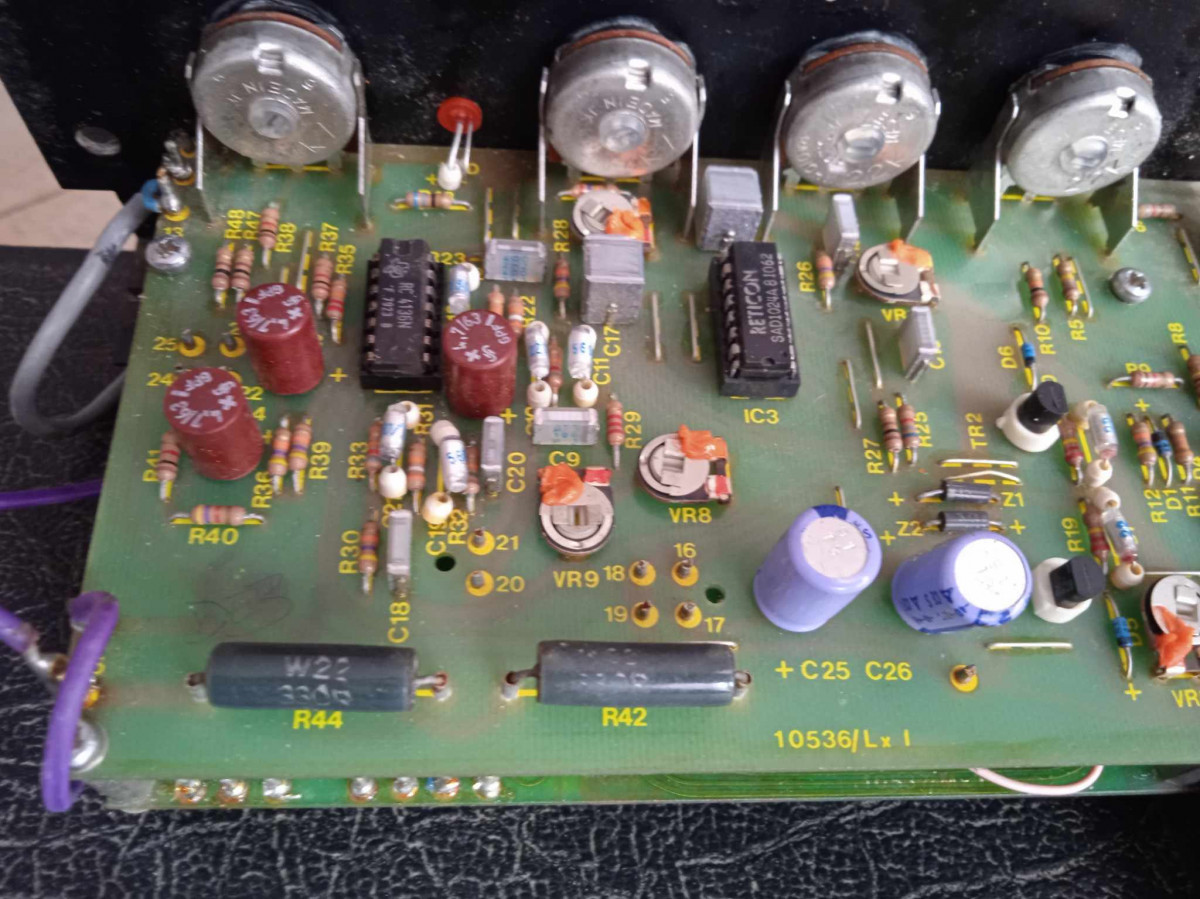

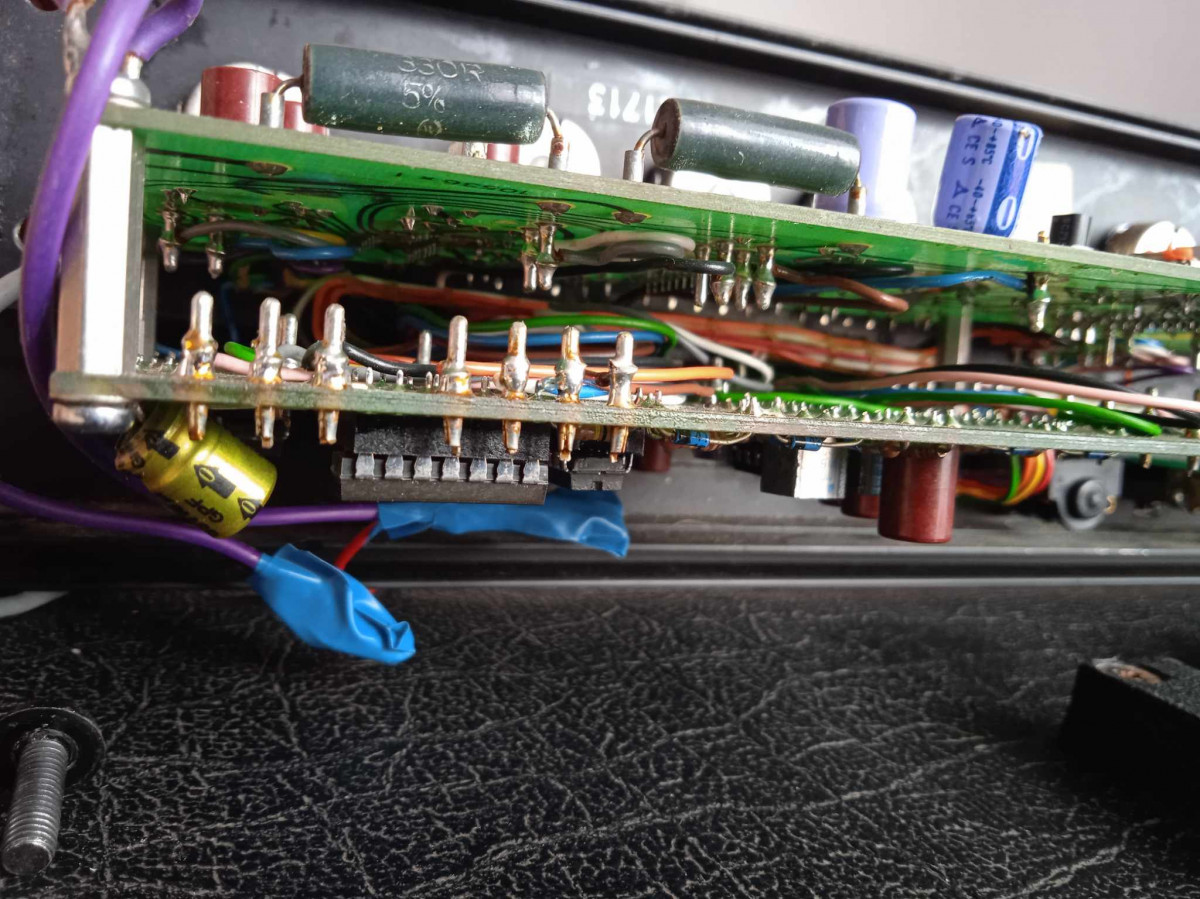

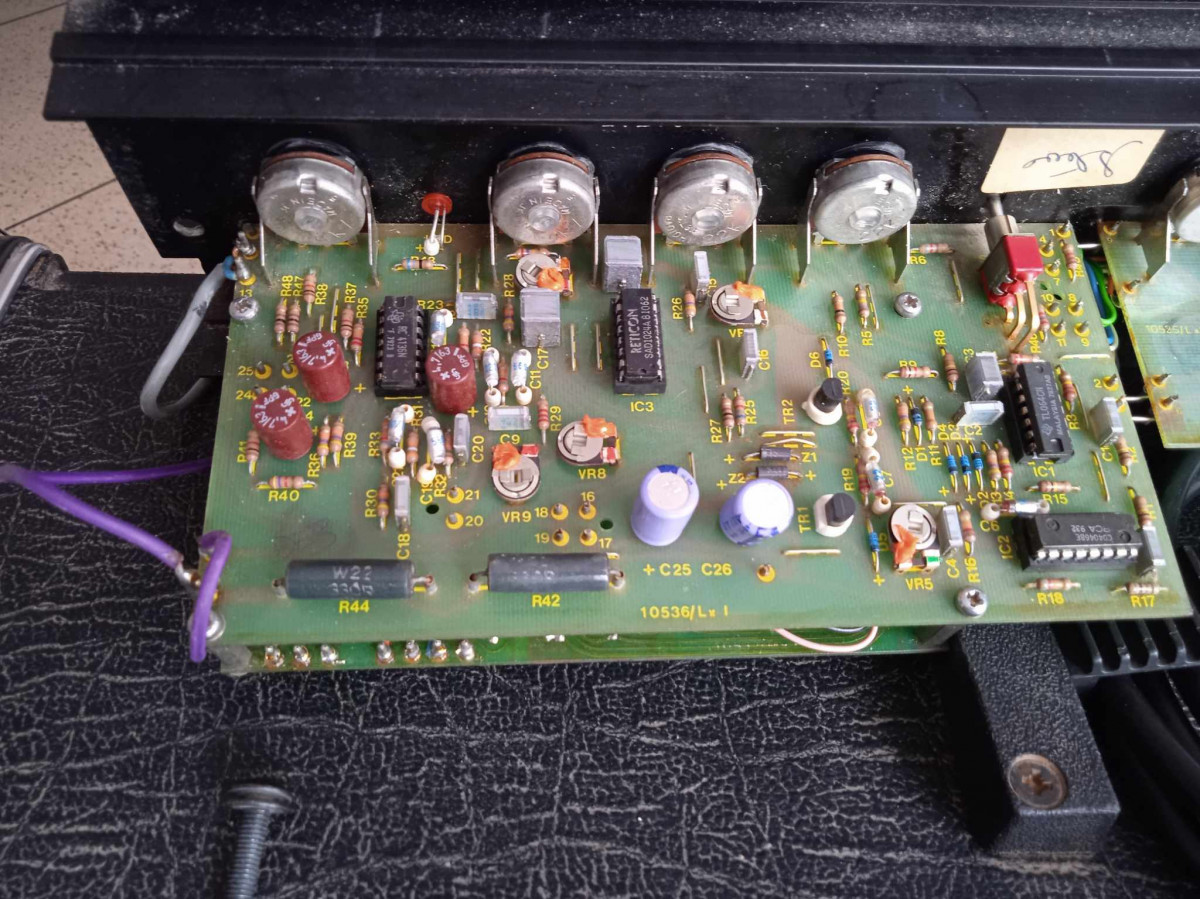

Photos 9, 10 et 12 : carte du haut, la puce ic3 reticon c'est la reverb à priori.. y'a des chances que les connecteurs soient sur une des 2 cartes du sandwich, pas celle du haut apparement.. et on voit pas le coté composant de la carte du bas ?

Nutrisco et Extinguo

• Doug_Watson
• Custom Cool utilisateur

• #20
• Publié par
  Doug_Watson le 15 Août 2024, 14:30

je ne pense pas la reticon SAD1024 c'est plutot le delay du flangeur, c'est une BBD... Très fragile ! ! ! !

La reverb c'est certainement des TL072 ou genre OP. Le 4136 est 4xOP comme le TL064.

Il faut se repèrer avec les potards. Le quel correspond au réglage de rverb ?

«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron

• corto30
• Custom Total utilisateur

• #21
• Publié par
  corto30 le 15 Août 2024, 14:51

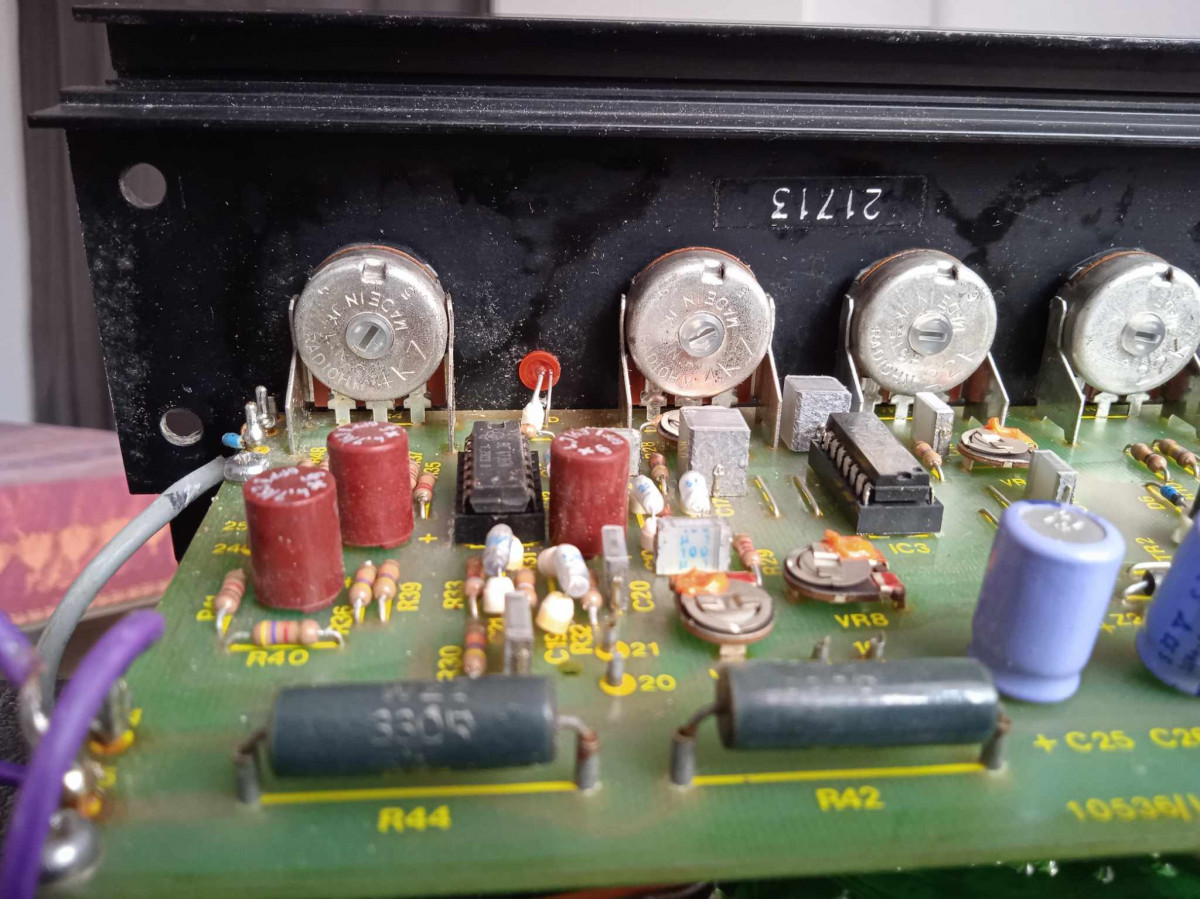

Photo 10, le deuxième en partant de la gauche... A coté de la reticon.. mais bon si y'a un flanger dans ce truc..
(La 1024 y'en a dans les verb mxr vintage).

Nutrisco et Extinguo

• Doug_Watson
• Custom Cool utilisateur

• #22
• Publié par
  Doug_Watson le 15 Août 2024, 15:42

Faut surtout pas les cramer ces SAD, introuvables ! ! ! ! J'ai une Memory Man en rade à cause de ça...

Je pensais que le circuit de reverb était sur la carte en dessous, celle en photo en 1er page, mais aucun IC ne convient à ce rôle.... Sur l'autre pcb il y a bien un op amp 064 et les deux transos...

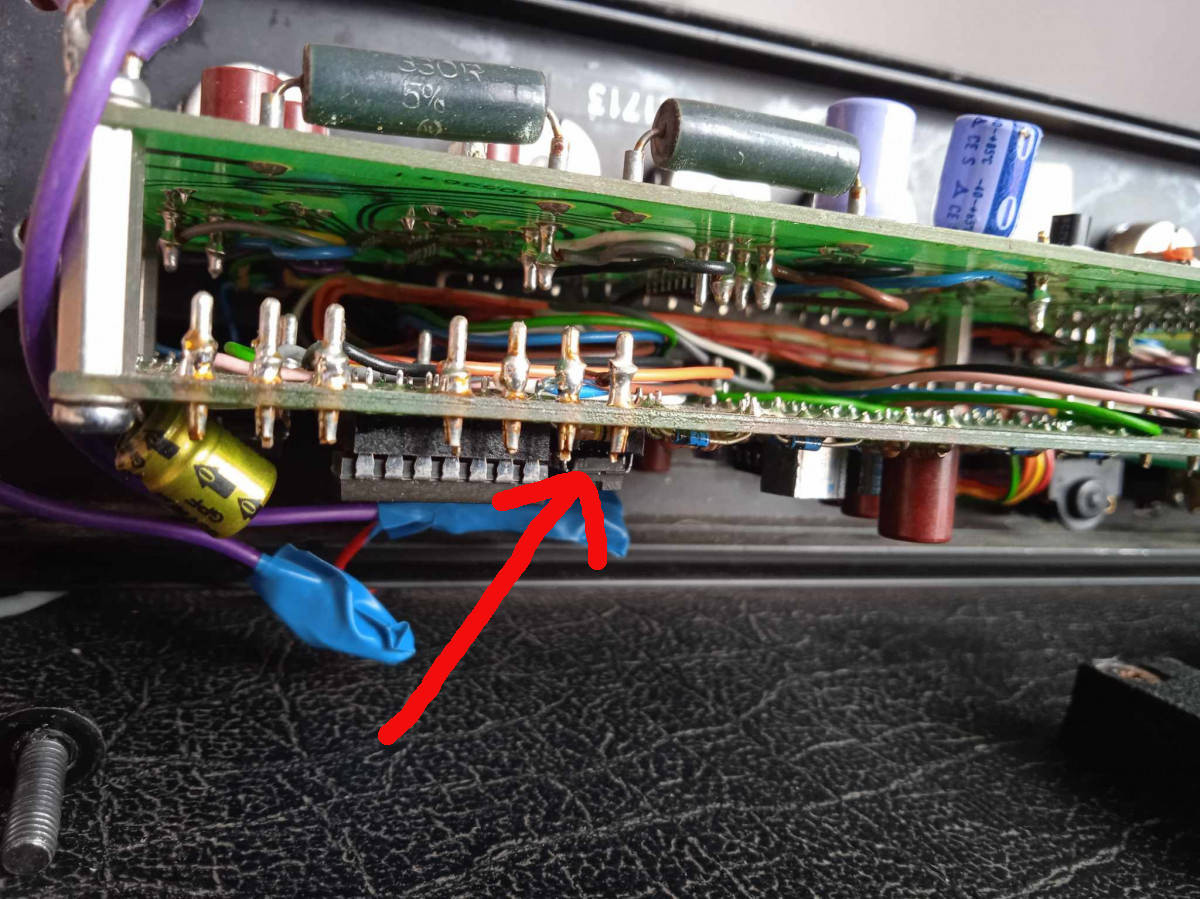

circuit reverb

«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron

• jeanpierre013

• #23
• Publié par
  jeanpierre013 le 15 Août 2024, 19:14

Bonsoir donc ils faut que je branche ou les cable ?

• jeanpierre013

• #24
• Publié par
  jeanpierre013 le 15 Août 2024, 19:16

Désolé je ne comprends rien en électronique

• jeanpierre013

• #25
• Publié par
  jeanpierre013 le 15 Août 2024, 19:16

Désolé je ne comprends rien en électronique

• jeanpierre013

• #26
• Publié par
  jeanpierre013 le 15 Août 2024, 19:21

Le schéma je n'arrive pas à le trouver sur le site internet j'ai envoyé un message carrément au site de carlsbro Angleterre ils m'ont jamais répondu je ne sais plus où trouver le schéma

• jeanpierre013

• #27
• Publié par
  jeanpierre013 le 15 Août 2024, 19:52

Doug_Watson a écrit :

je ne pense pas la reticon SAD1024 c'est plutot le delay du flangeur, c'est une BBD... Très fragile ! ! ! !

La reverb c'est certainement des TL072 ou genre OP. Le 4136 est 4xOP comme le TL064.

Il faut se repèrer avec les potards. Le quel correspond au réglage de rverb ?

Le potar de la reverb est le deuxième en partant de gauche sûr la photo 12

• Doug_Watson
• Custom Cool utilisateur

• #28
• Publié par
  Doug_Watson le 15 Août 2024, 19:57

Et le fil gris qui part tout à gauche du potar photo 12, il va où ?

«Je ne suis pas sûr qu'on défende une civilisation en semant soi-même la barbarie.» E. Macron

• jeanpierre013

• #29
• Publié par
  jeanpierre013 le 15 Août 2024, 20:15

Doug_Watson a écrit :

Et le fil gris qui part tout à gauche du potar photo 12, il va où ?

Je regarde samedi et je te dis je ne suis pas chez moi actuellement

• jeanpierre013

• #30
• Publié par
  jeanpierre013 le 17 Août 2024, 12:31

bonjour a tous je pense avoir trouvé le bon shemas sur le net les voici moi je ne comprend rien

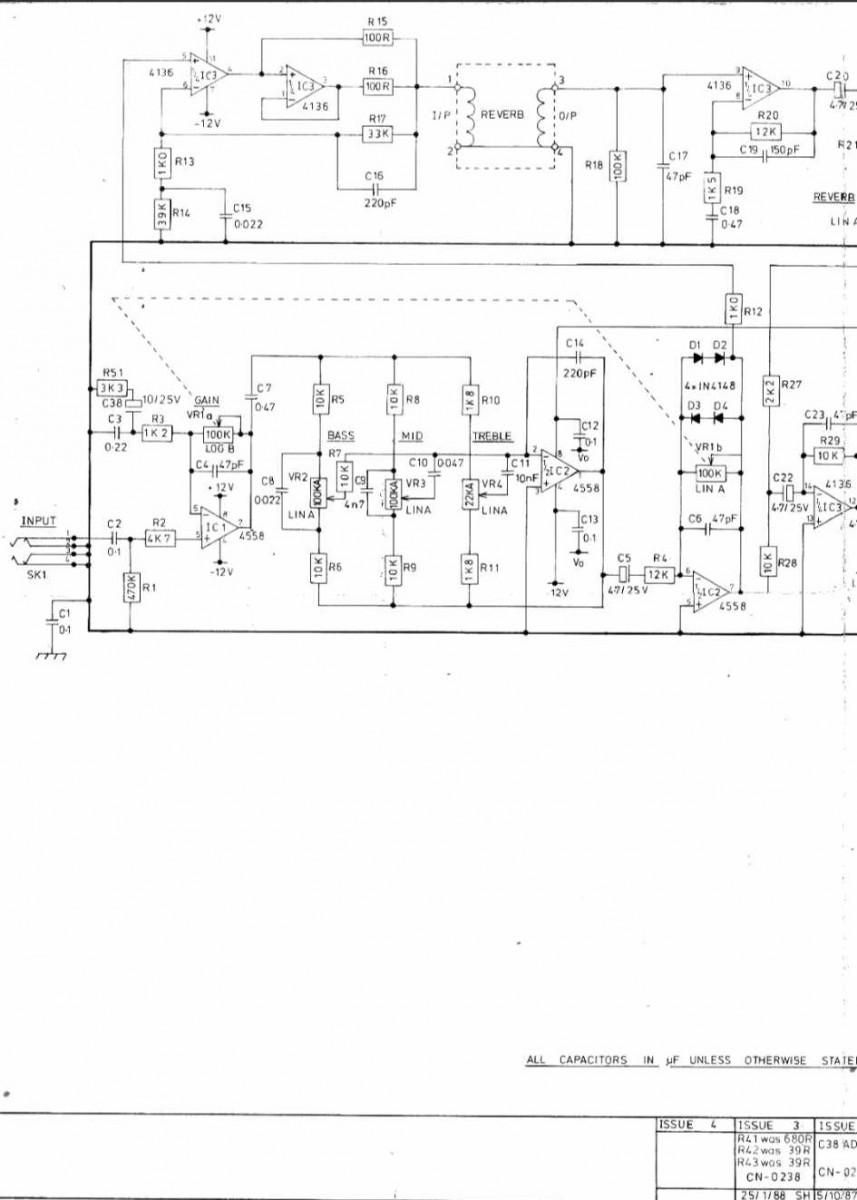

shemas 1

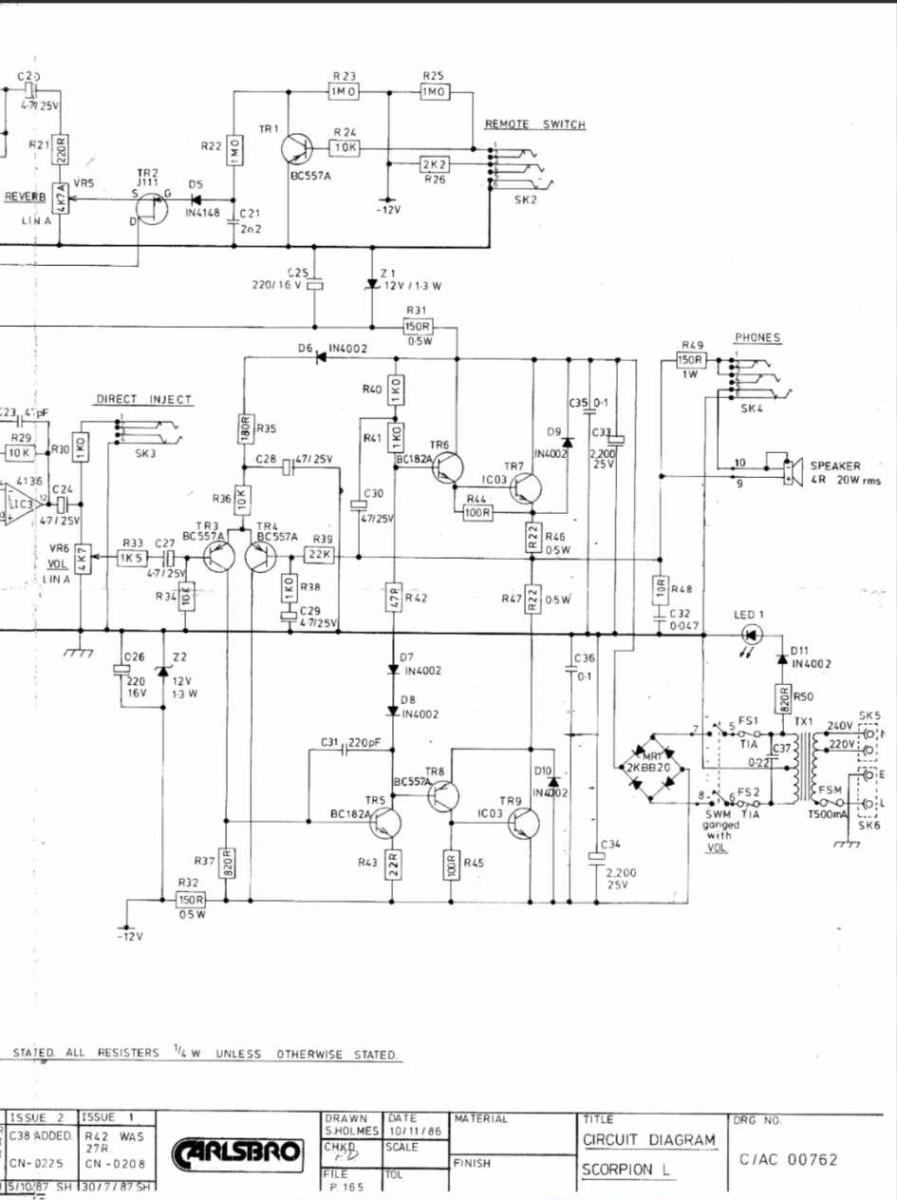

shemas 2
