mick54000bis
Bonsoir a tous,

Aujourd'hui fut un grand jour... J'ai eut la chance de vivre ce que bon nombre d'entre nous aimerai vivre, enfin je crois...
pour faire court, Je suis aller la dechetererie vite fait amener du gazon (rien de bien genial me direz vous), mais en retournant a la voiture, je passe devant le container avec les trucs électronique. Comme d'hab, je jette un oeil et la ... un ampli tout lampe, écrit Epiphone !! je regarde, il est bien gros dit donc.. le mec qui s'occupe de la decheterie me dit qu'il viens d'être bazarder, que le bonhomme lui dit qu'il fonctionne toujours.. sans demander mon reste, je prend !
J'arrive a la maison avec une banane de fou (bien sur !), je test.. Il marche ! au top en plus.
Bon faut le nettoyer qd meme.. il est dégeu.
c'est un "Panorama EA-500T" mais trop d'info non plus.

Si des gens on des info, je suis preneur.

J'ai trouvé que ca:
http://www.vintageguitarandbas(...)0.php

Merci. Mick
Oghkhood
106 unites vendues entre 1963 et 1966 ....

Je serais toi j'irais acheter un ticket Euromillion des que je peux
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
mick54000bis
106 unités ???? eh ben !

putain je tremble.. bon ok, c'est pas non plus un fender ou Gibson ou VOX.. mais bon..

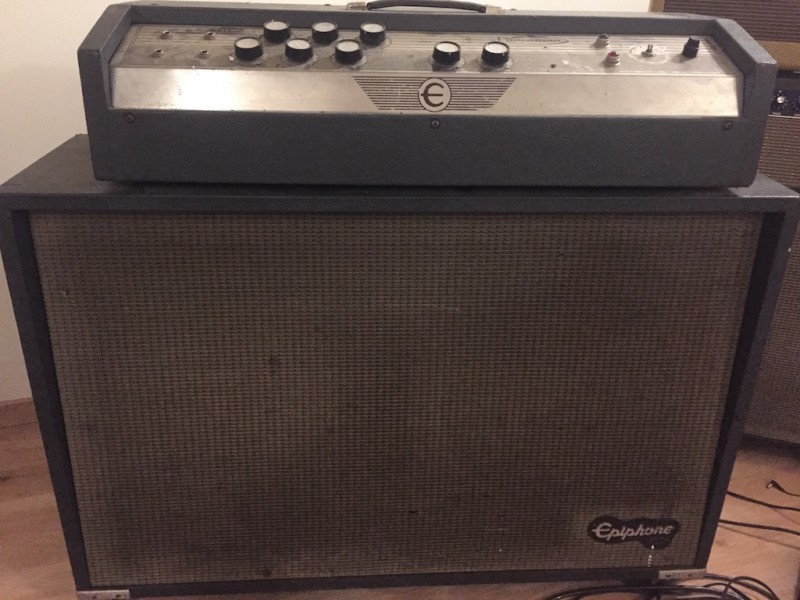

bon je viens de faire des photos:



Oghkhood
Et aux vu des specs, je parie qu'il a un son vintage de folie.

En plus il est forcement en ptp, donc entretien et reparation facile. j'ai vu un site ou on peu acheter les schemas pour 15$, et il y a le manuel en vente sur ebay aussi
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
mick54000bis
cool.
tu pourrais partager tes sources ? ca serait sympa.
JE suis interressé aussi par les specs.

Demain j'ouvre ! je ferait des photos.
Oghkhood
Citation:
The Epiphone Panorama (EA 500T) and Panorama V (EA 400T) amplifiers were the most expensive amplifiers in the line in 1965, but by 1966 these were no longer listed in price lists; sales of the EA 500T and EA 400T were dismal, with just 106 and 37 units shipped respectively between 1963 and 1966.


http://www.vintageguitarandbas(...)6.php




le manuel :

http://www.ebay.com/itm/VINTAG(...)63555

les specs :

https://www.usedprice.com/item(...).html

http://www.fabiani-guitars.de/(...)n.htm


Schemas : tu fais un gougle sur " schematics epiphone ea500t", il y en a plein et c'est gratuit



https://elektrotanya.com/epiph(...).html

http://www.ampwares.com/schema(...)t.pdf

http://el34world.com/charts/Sc(...)T.pdf

Il m'est arrivé de faire de bons coups en decheterie, un pied de table en acajou massif de 80kg notament , mais la tu viens signer un record du monde je crois
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
mick54000bis
merci beaucoup pour ces details.

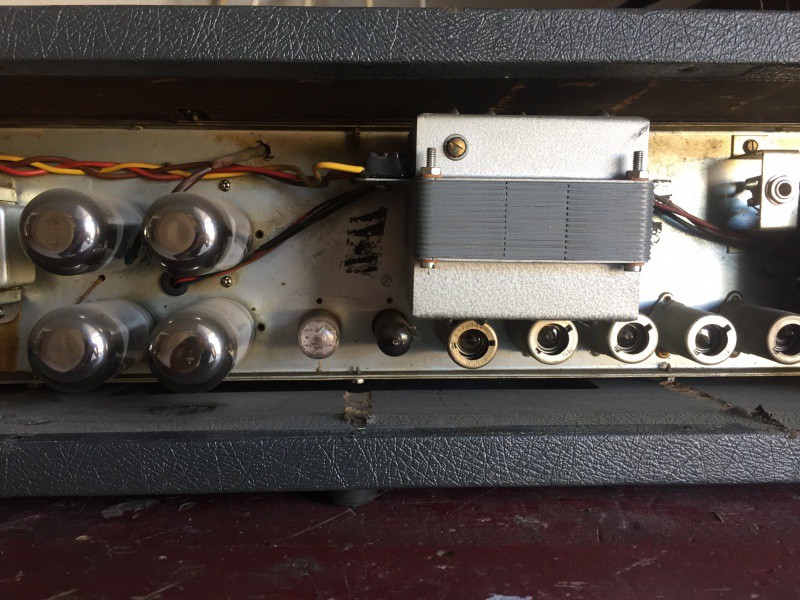

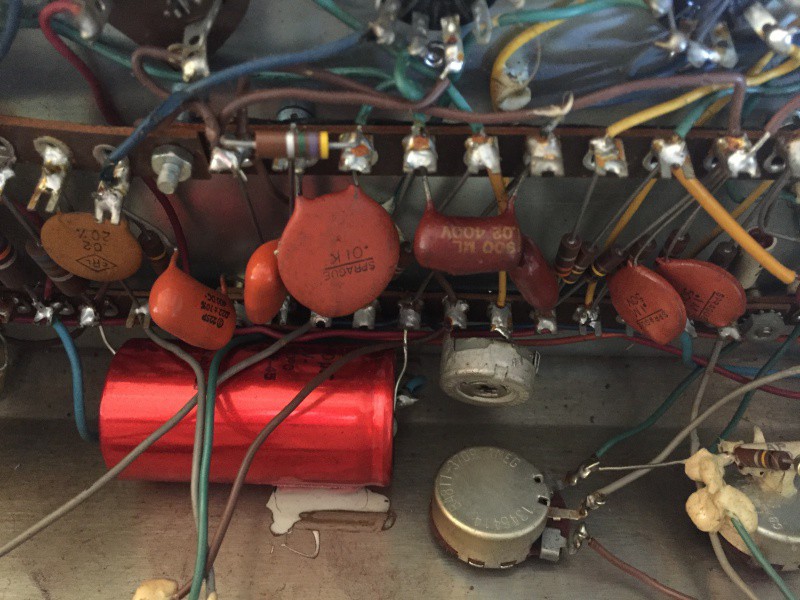

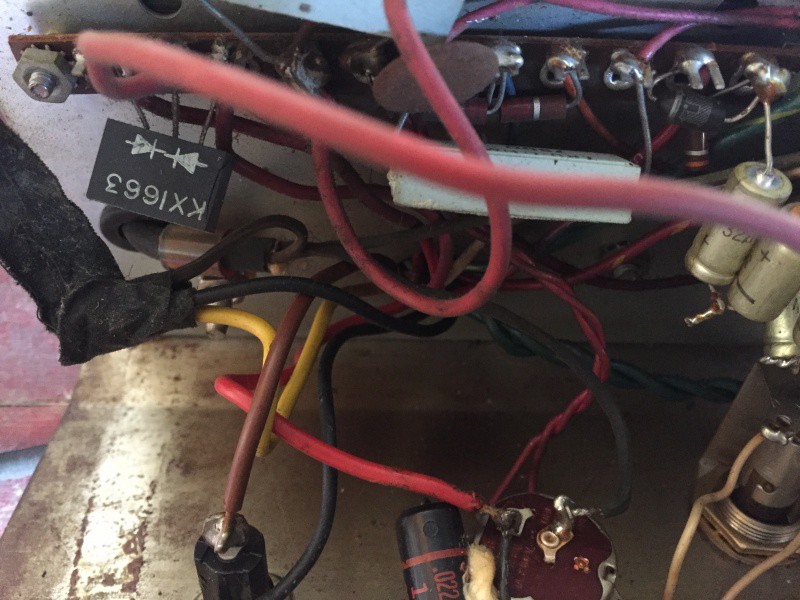

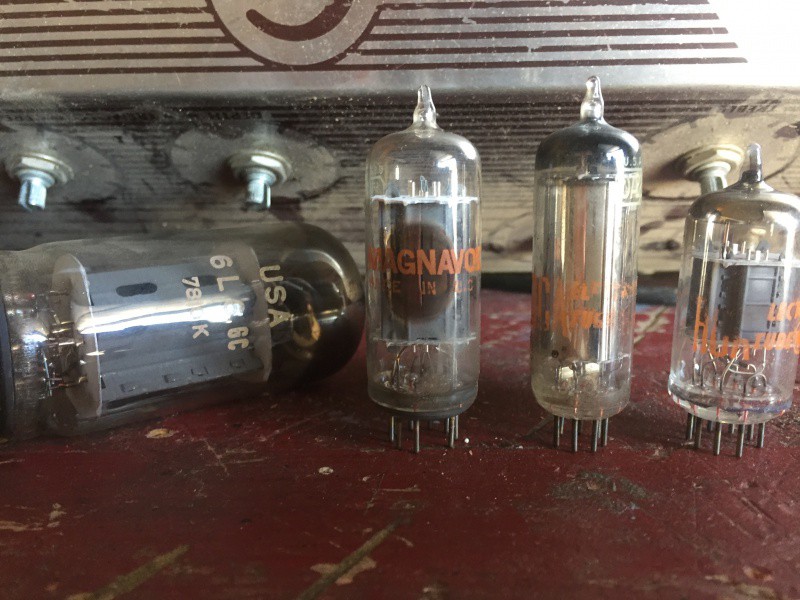

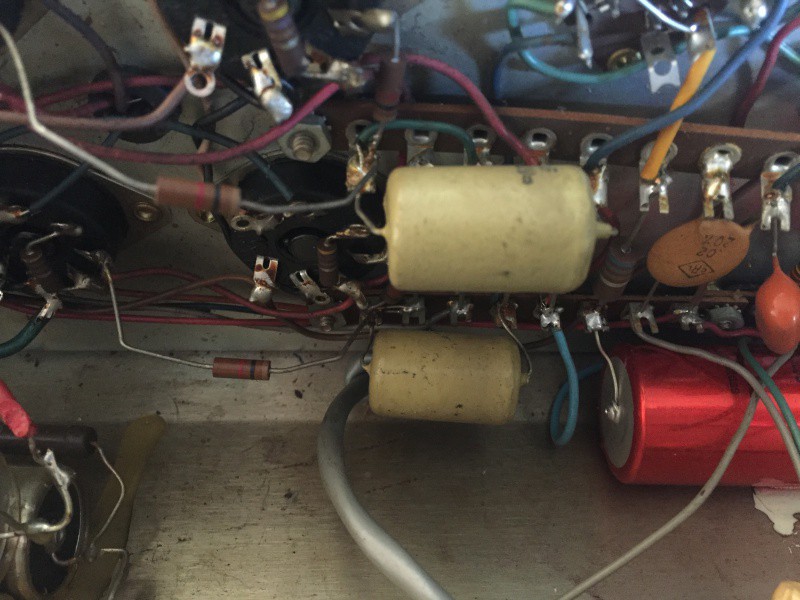

Comme prévu, j'ai ouvert la bête et fait quelques photos. C'est impressionnant et TOUT est dans son jus... Les lampes sont les originales je pense.

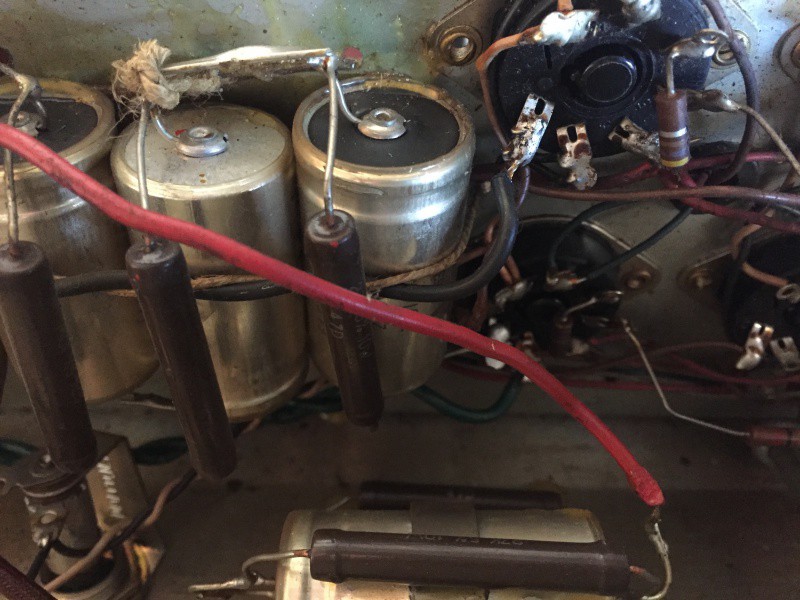

Une revision complete s'impose, un changement des condos d'alim est obligatoire.














mick54000bis

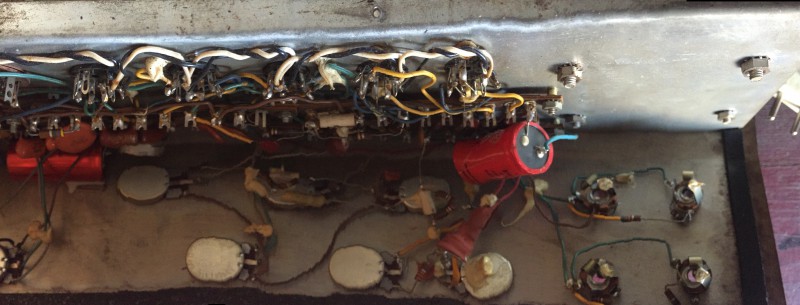

Bon la photo est pas top mais ca donne une vue d'ensemble (les potards sont ovales.. Lol)


Oghkhood
C'est une machine a remonter le temps

Tu sais a qui t'adresser pour la maintenance ? faudrait pas confier ça a n'importe qui ...
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
The Trout
Les mecs qui foutent ça à la déchetterie c'est des baffes dans la gueule. C'est pas bien compliqué de mettre une annonce sur LBC "donne ampli". Cool que tu aies pu le récupérer
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Oghkhood
Je suis bien d'accord... Du coup hier j'ai jeté un coup d'oeil dans la benne des electroniques en plus de celle du bois dans ma decheterie preferée
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #13
  • Publié par
    oldamp
    le 24 Sep 2017, 11:01
Le schema se trouve gratos ici :

http://www.nodevice.com/manual(...).html

http://archive.gibson.com/Serv(...)tics/

Tu as de la chance que le gars de la déchetterie te l'ait laissé prendre, normalement c'est interdit ! Ici à Niort pas moyen de récupérer quoique ce soit...

Epiphone est une sous marque de Gibson.... Avec 4 x 6L6 il doit sortir pas loin de 40/50 W !

Il y a un filtre pour les HP (la photo avec deux bobines et deux condos sur une petite plaque). il vaut mieux ne pas y toucher pour l'instant.

Sur la photo du transfo on voit le code 166418 ! 166 c'est le code de Classictone et 418 c'est 18eme semaine de 1964.

Revendable à bon prix si correctement restauré...
Oghkhood
Pareil chez moi ... en theorie. Mais comme avec mon boulot je depose de temps en temps de l'inox et du cuivre, ils m'ont a la bonne Et puis je demande poliment la permission

Il est donné pour 65w avec 1x 15" + 2x 10"

Vraiment atypique de partout cet ampli. Une vraie piece de collection !


Ca se rapproche de quelque chose ce schema, ou c'est vraiment original vu nulle part ailleurs ?
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
mick54000bis
Salut,

Merci a tous les 2 pour les infos.
Je pense que oui, c'est une sorte de piece de collection que j'ai la, meme si au final, ca restera comme le dit Oldamp un sous marque de Gibson... Pas grave, je m'en contente ! A coté de mon Bandmaster Blackface de 1965, ca a de la gueule ! 1964 qd meme ! et une production hyper limitée.

Je serait interressé de savoir si ca se rapproche de qq chose de connu ?

Je lui ai fait une petite toilette et je l'ai joué pas mal. Il a la pêche le papi. J'ai le channel vibrato meme si il est très discret. Les 2 channels on tendance a être assez Bright, donc aigus a 0 et basse assez haute et la, tiptop.
Il a une super dynamic, pas de cruche, hyper clean, j'aime bien, ca fait ca particularité. Je pense que ca doit bien avaler une TS9 se truc la, demain j'essaye !

Ce qui me chagrine, c'est que y'a pas de terre.... il va falloir faire ca de toute urgence. et pour répondre a Oldamp, j'ai pas encore trouvé de bon tech dans le coin (Haut-Rhin) mais je vais chercher. Je peux faire des choses moi meme, mais la la tache et grande ...

Des conseils sur les choses a voir ?


merci.
Mick.
