On veut du son maintenant, les photos cest bien beau (magnique au demeurant) mais un ptit de son ca serait cool

Du son, j'en ai posté plusieurs fois :

https://soundcloud.com/castle-(...)sound


Des vidéos également :

https://www.youtube.com/channe(...)rt=dd


Mais depuis le déménagement c'est plus compliqué, tout mon matos de studio n'est pas encore sorti des cartons... d'ici quelques mois ça devrait être résolu

(Concernant le WEM, je ferai une vidéo dès que le 2x12 sera restauré)

Deja toutes vues tes videos oui je parlais du petit dernier. Cool hate d'entendre ça.

Ok, je fais au plus vite mais ce ne sera pas avant la semaine prochaine je pense...

Toujours pas de son mais de nouvelles photos :
(attention ! elles ne sont pas encore sèches !)

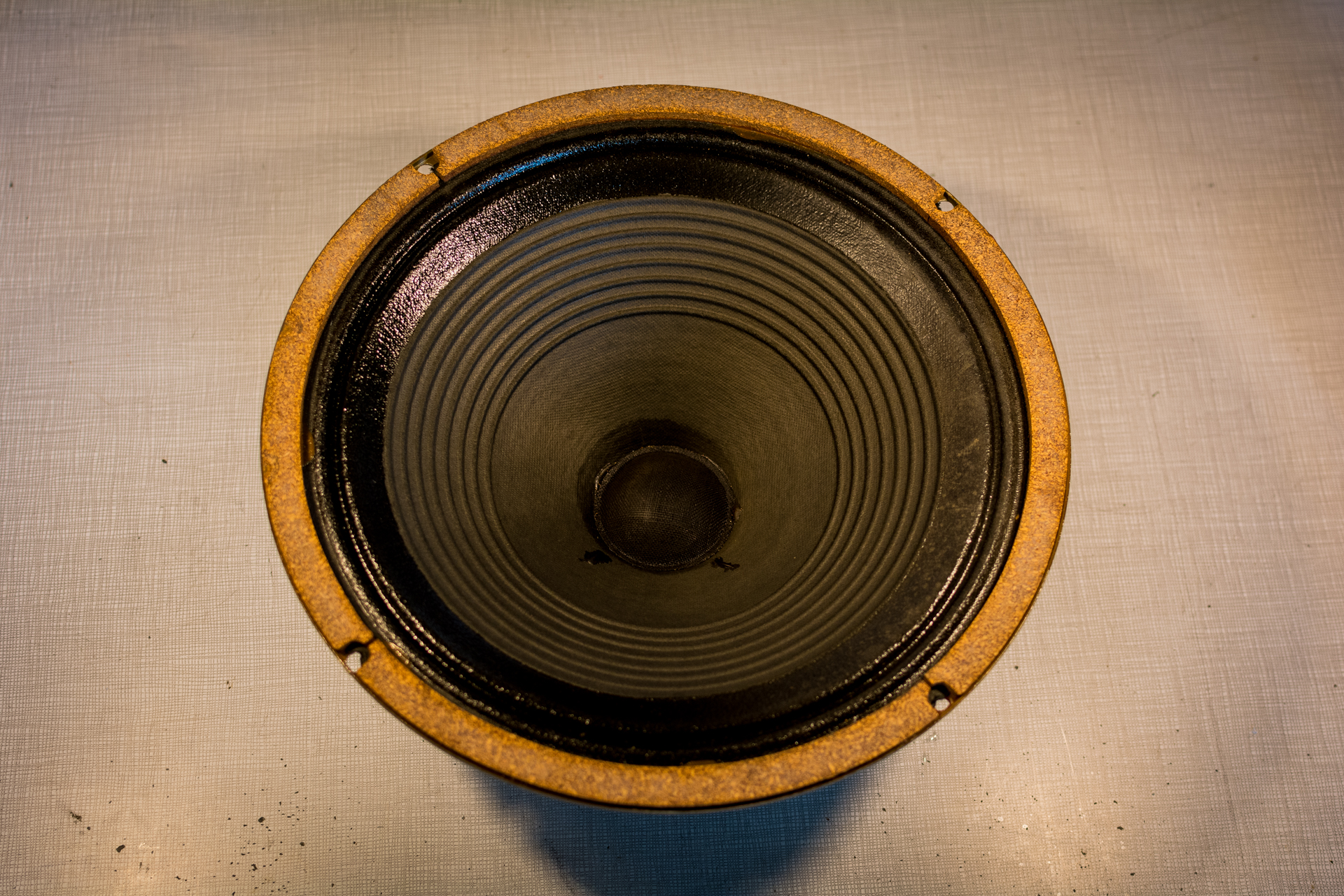

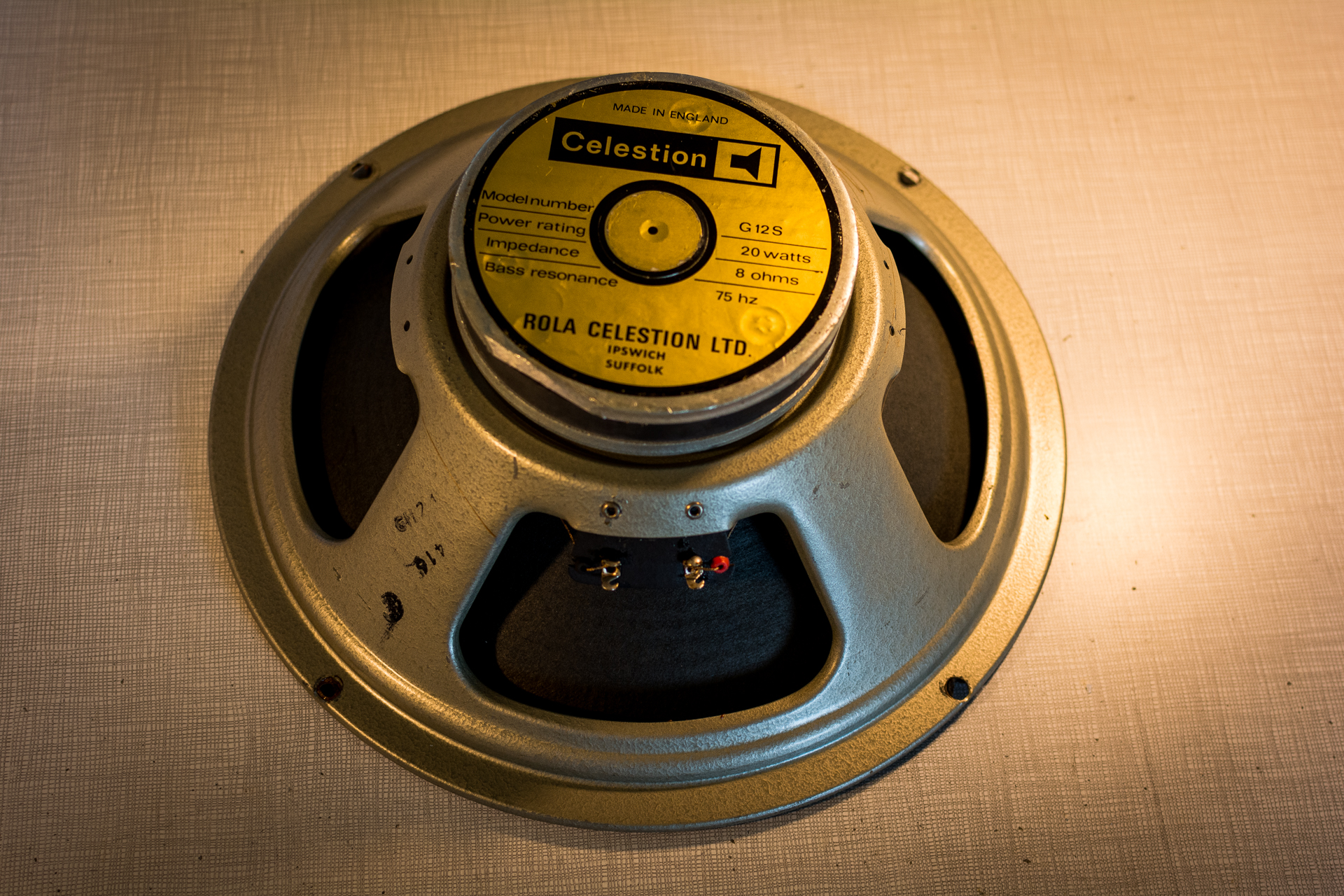

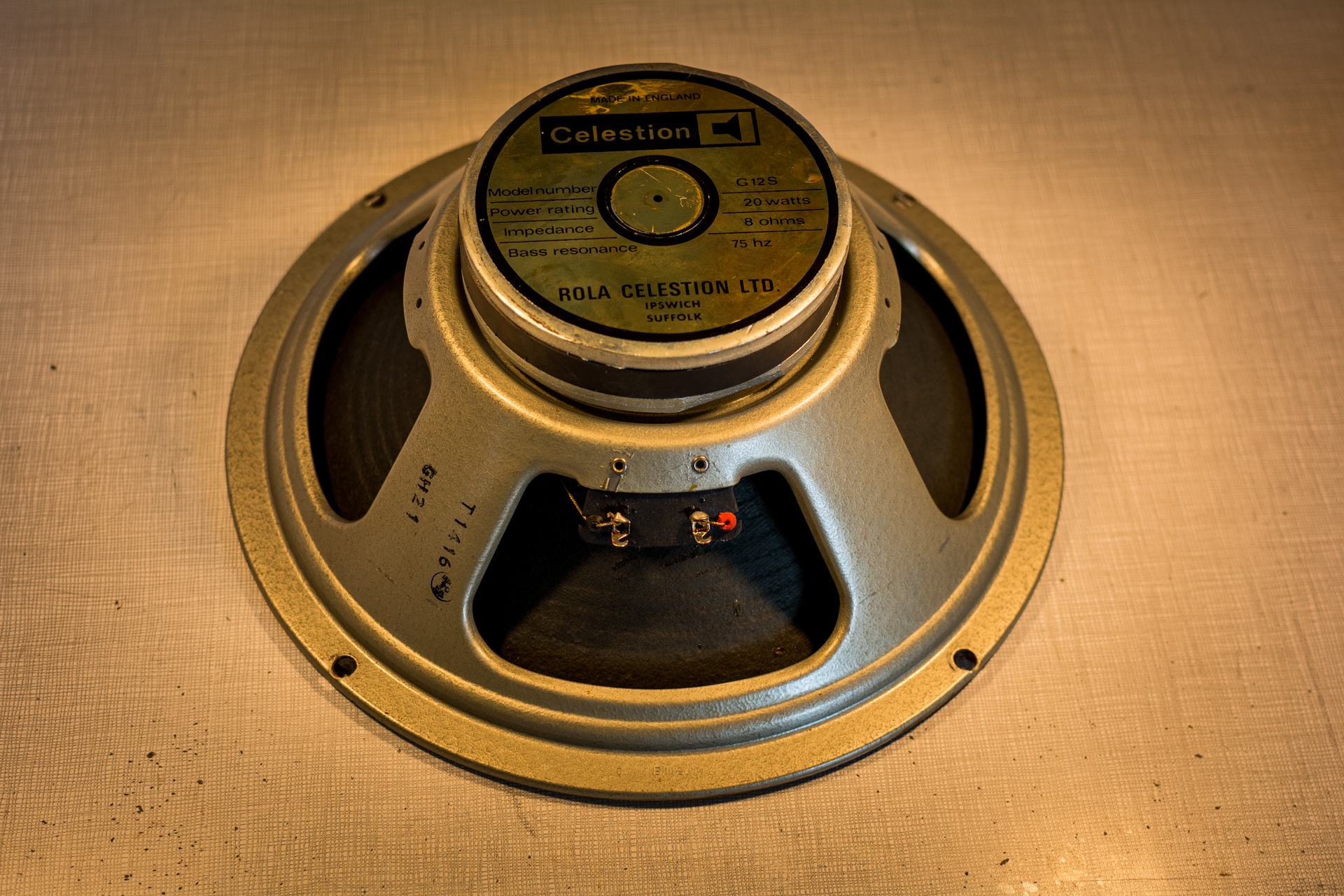

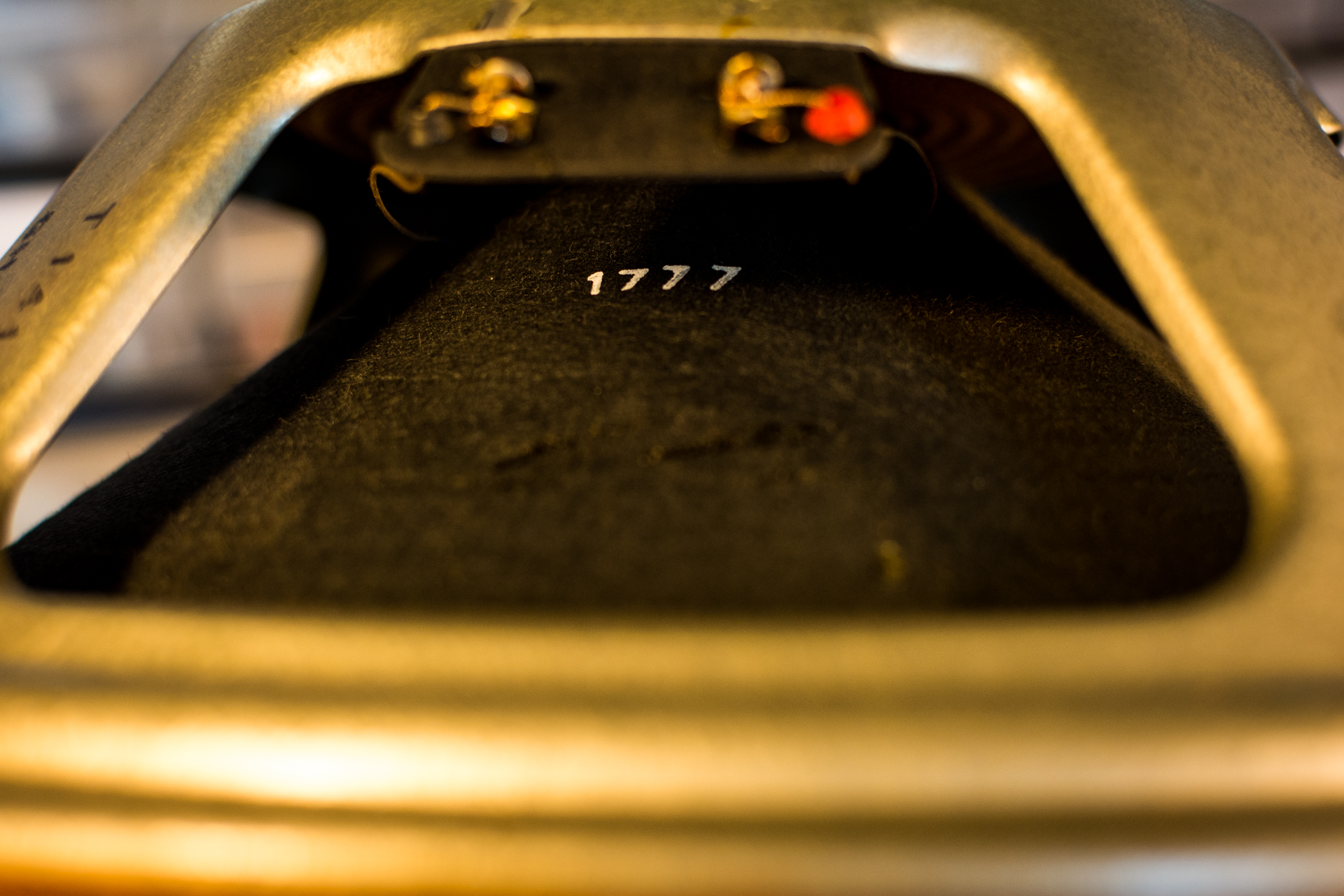

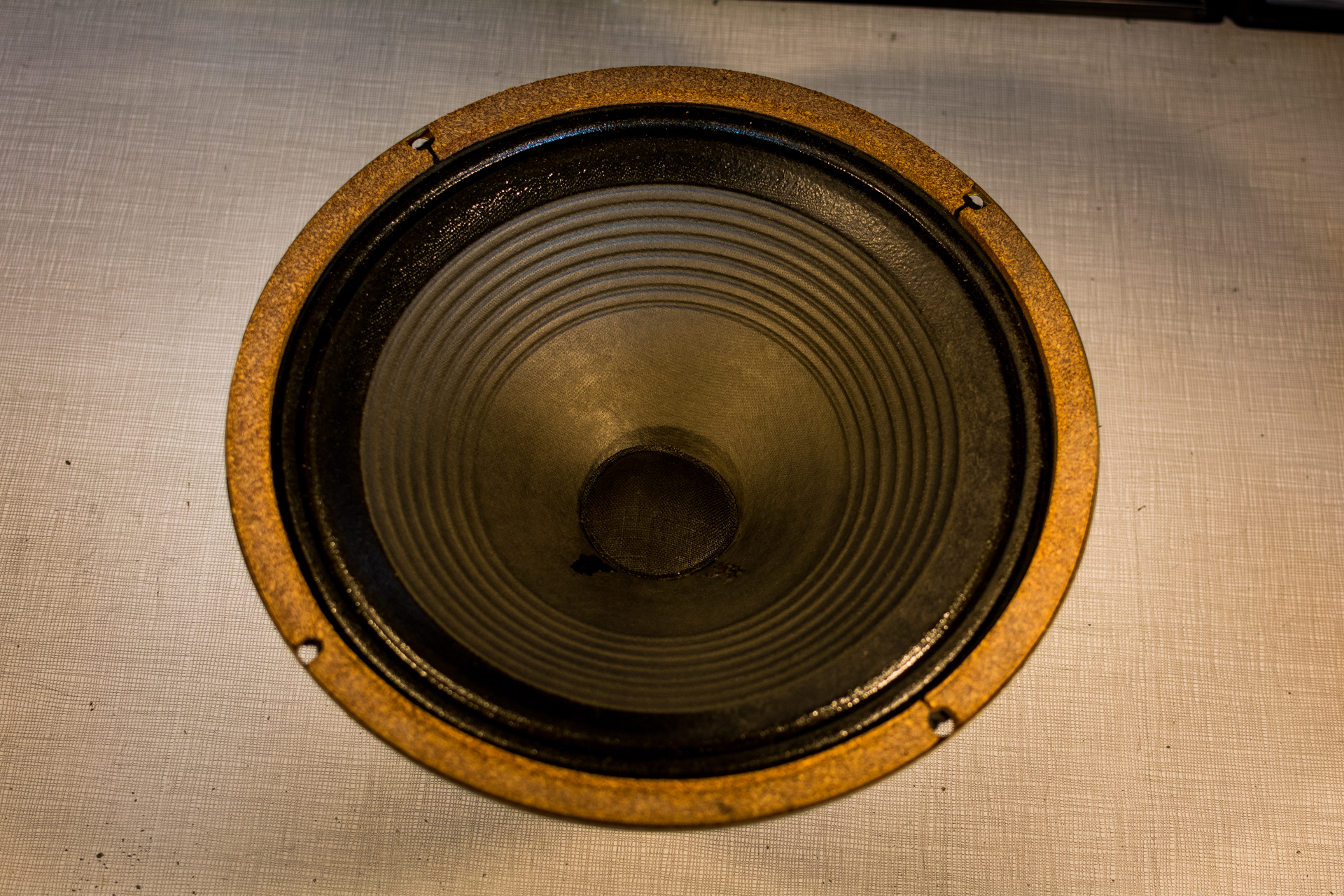

Gros plan sur les HP qui équipe le 2x12 :

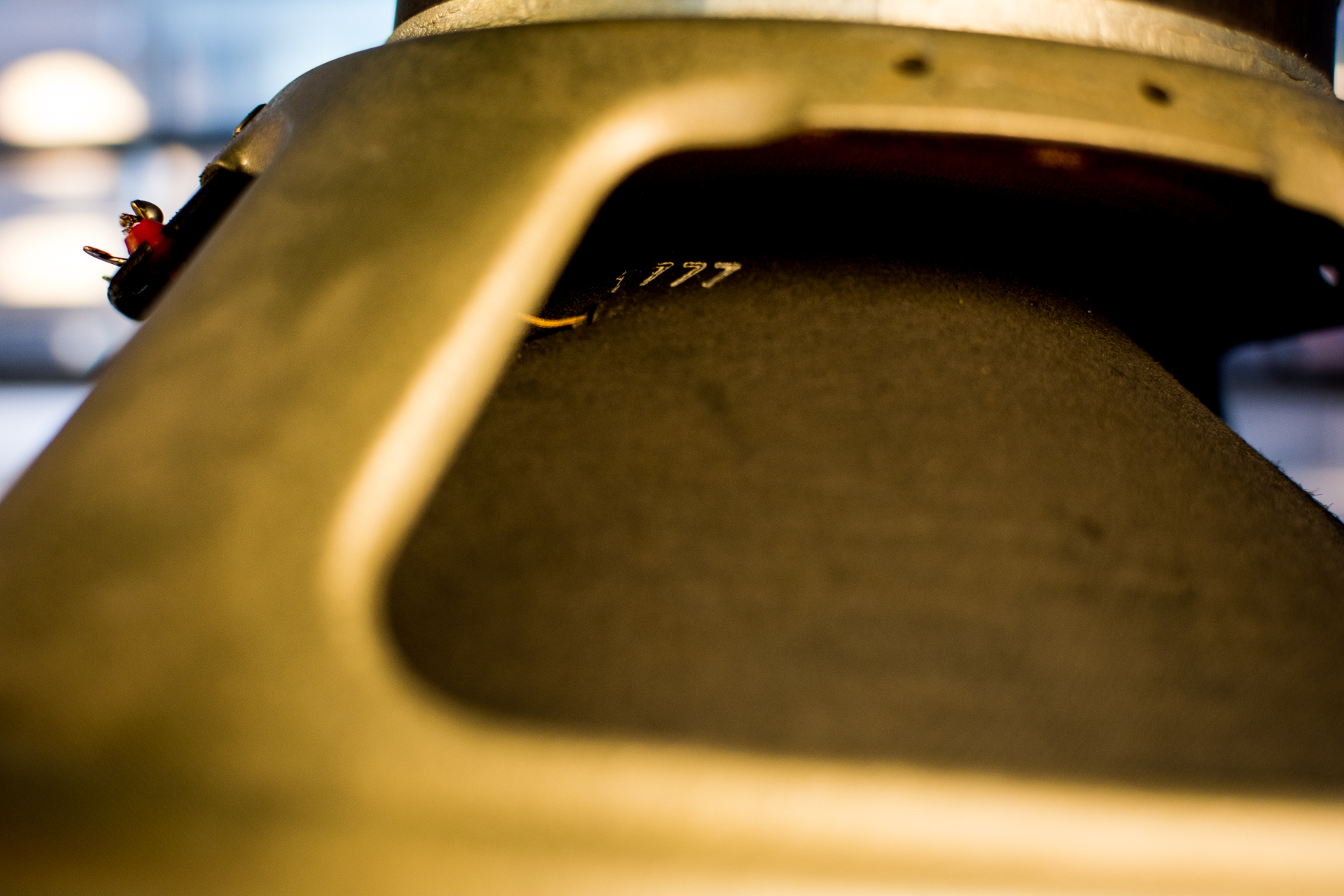

GH et 1777... des pulsonics de 75 ?

Oui, 1777 est un code Celestion, les premiers "Pulsonic" le portaient. Ce n'est pas et n'a jamais été un code Kurt Mueller : http://www.bygonetones.com/cel(...).html

Et GH = juillet 1975

Bonjour à tous !

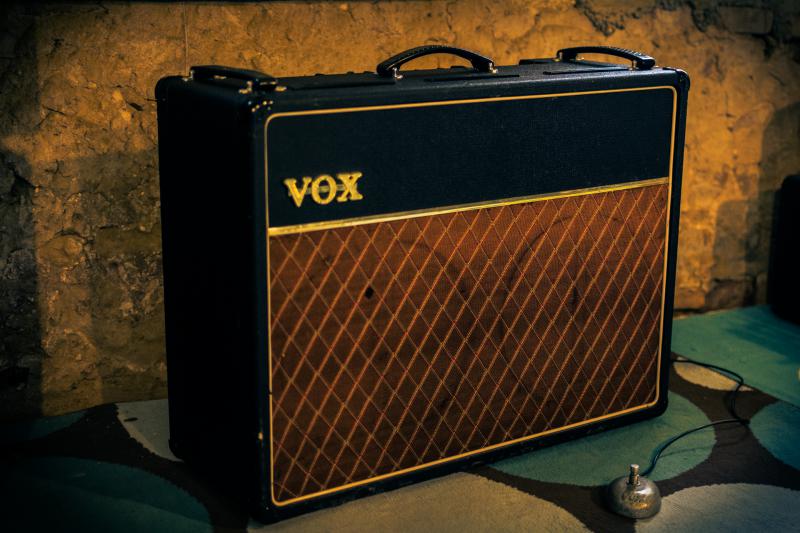

Voici quelques photos de ma dernière restauration, un VOX AC30 Top Boost de 1964 (JMI).



Il est venu pour un problème de craquements sur le canal tremolo et j'en ai profité pour le remettre en état.


Quelques photos "avant/après":

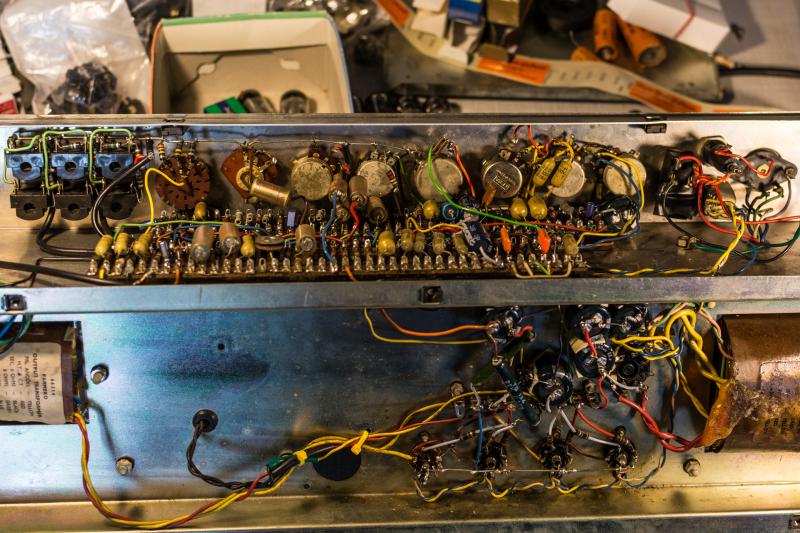

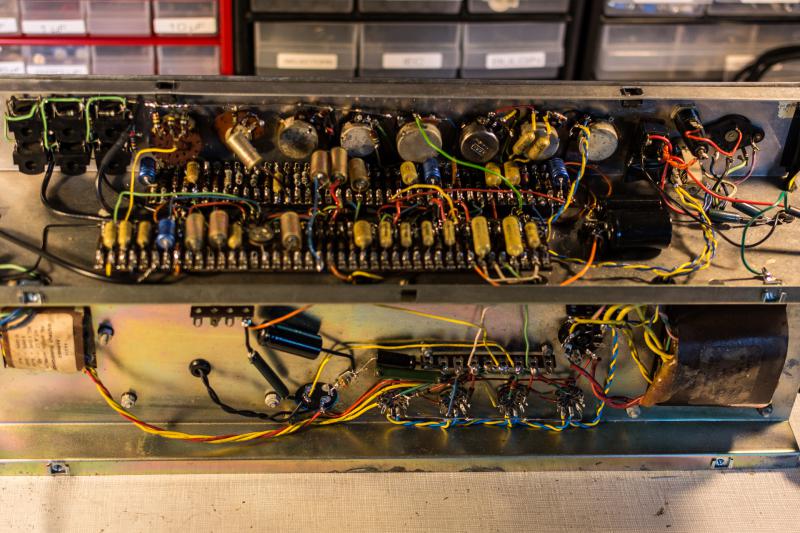

Vue d'ensemble du circuit :

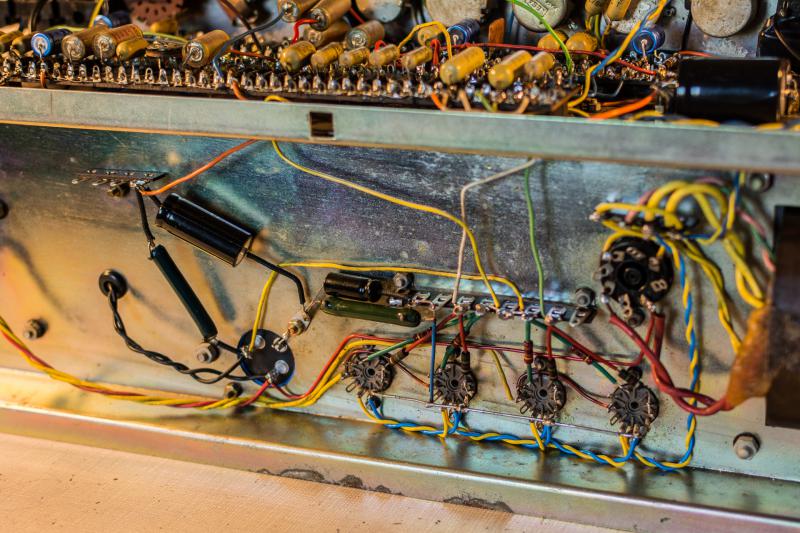

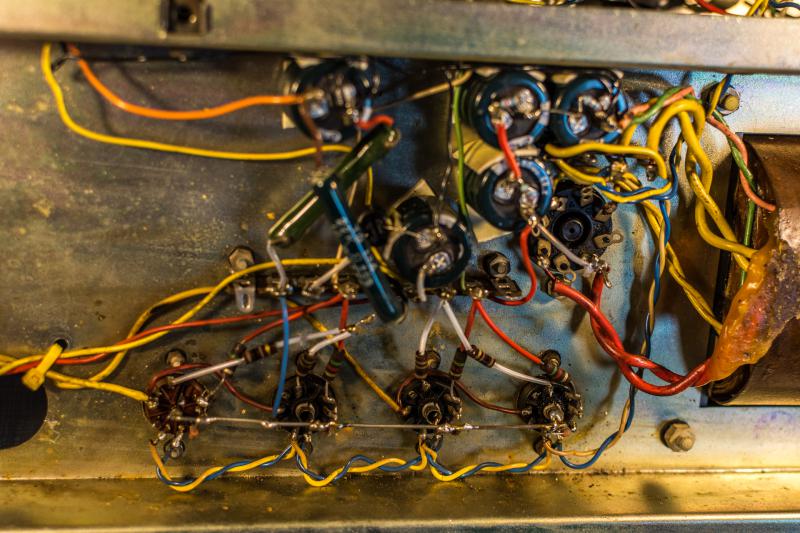

Gros plan sur la section de puissance :

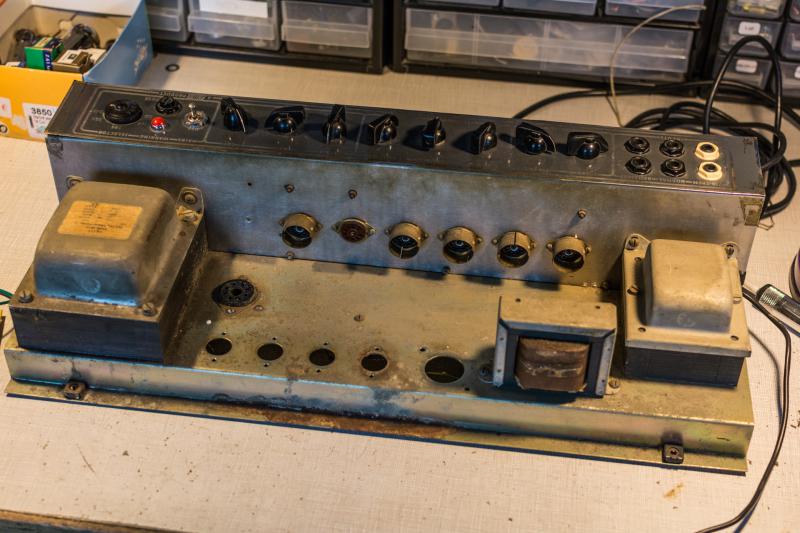

Une vue du châssis dépouillé des sockets de puissance (défectueux) avant nettoyage :

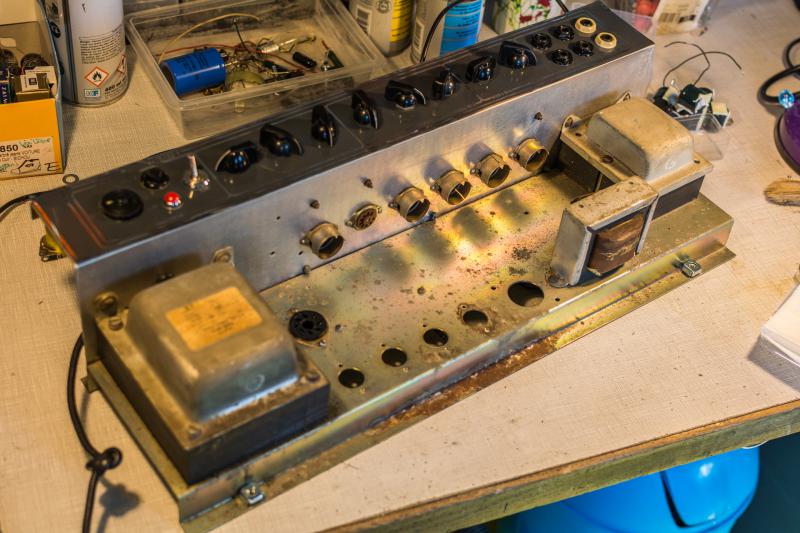

Après nettoyage :

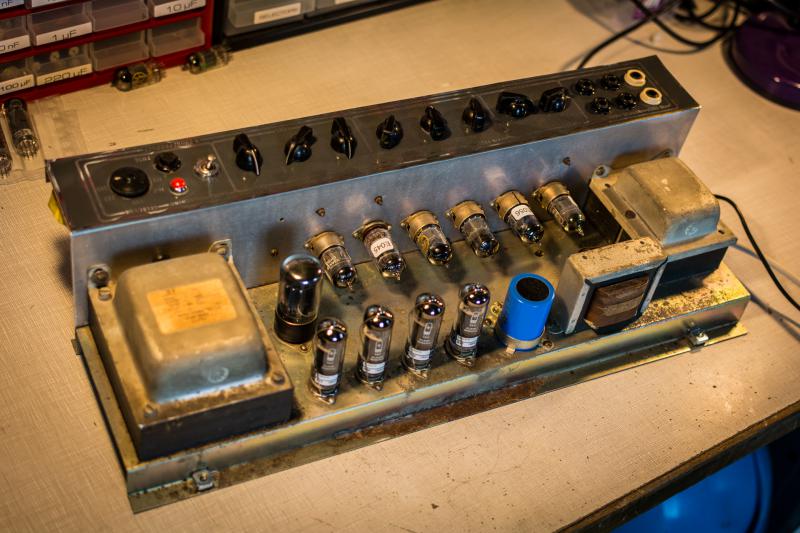

Et entièrement remonté, en état de fonctionnement :




Ce n'est pas flagrant sur les photos mais j'ai remplacé de nombreux composants modernes (résistances et condensateurs) par des équivalents d'époque, en respectant les bonnes valeurs. Tous les condensateurs de filtrage sont neufs, aux valeurs du schéma d'origine et de la plus haute qualité pour un ampli de ce type.*

Le contrôle de "CUT" était câblé à l'envers, je l'ai remis dans le bon sens.
J'ai également apporté une petit modif pour limiter le bruit (buzz) très présent sur ces amplis.

Les tubes étaient rincés et l'un d'entre eux n'était pas du bon type, je les ai tous remplacés par des tubs neufs, triés et mesurés.

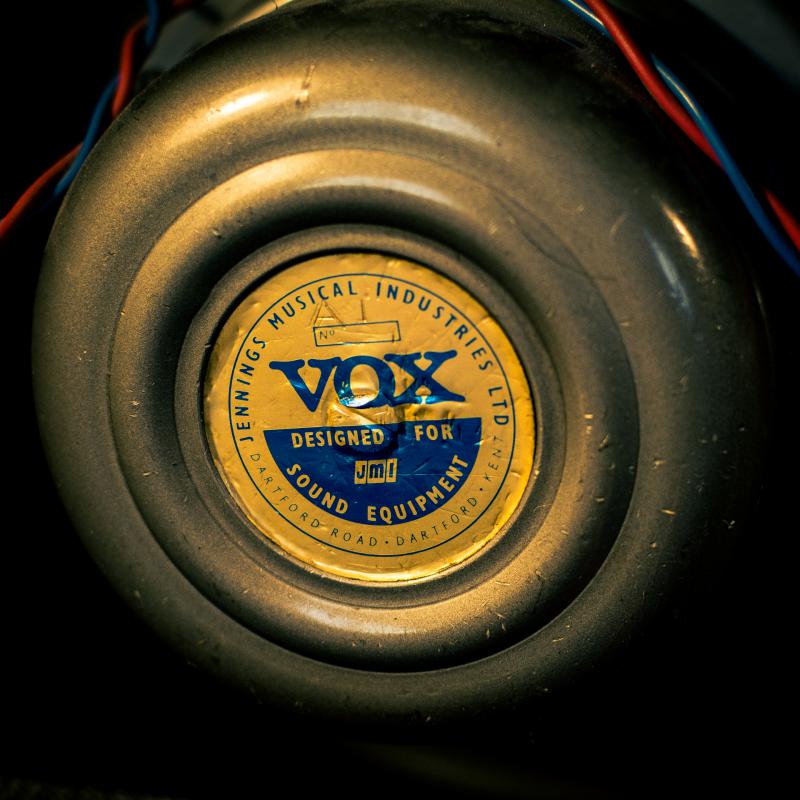

L'ampli sonne comme dans un rêve ! Il est bien entendu équipé d'une paire de fantastiques Celestion Alnico (avec cônes Pulsonic), mes HP préférés !!!!




Le voici en action :

C'te classe

ça donne envie de poser un matelas

oui, j'allais le dire, y avait un schmilblick au niveau des condos de filtrage ! maintenant c'est bien mieux "rangé" !

tiens, j'en profite pour dire que mes "silver dog" sont estampés 35 102 003 sur le cône, 1BBB(mal alignés) et 1088 et un tampon rond avec 35 au centre. c'est bon ?

C'est pas plutôt 10BB (ou 18BB) les codes de tes HP ? Ils sont de 69 ?
Fais voir une photo si tu peux

Sinon 102 003 c'est le cone Pulsonic "Lead", normal pour des Alnico de 69

le T1088 ça c'est sûr, c'est le type "lead", le date code, sans doute 18BB, sur le 2eme HP je lisais presque 1888 ! les deux marquages sont presque sous les jambes du saladier... oui l'ampli est de 69.
