slash2808 a écrit :

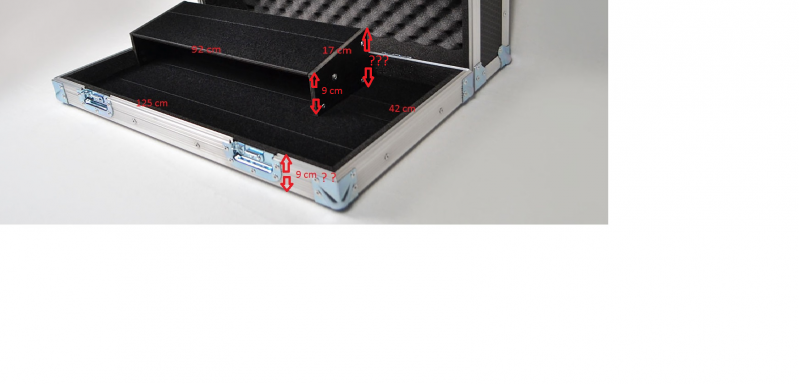

j'aimerais savoir si quelqu'un a déjà "customisé" son pedaltrain en lui rajoutant un étage ?
J'ai fait ça sur un Metro 24 afin de pour accéder facilement au 2ème rang de pédales.
Déjà présenté sur un autre topic, je recopie ici :
Il est donc réalisé sur la base d'un Pedaltrain Metro 24.
Avant j'avais un Metro 20 mais il me manquait de la place pour 2 ou 3 pédales de plus et surtout j'ai du mal à accéder au 2ème rang d'effets sans être gêné par le 1er vu que PB est complètement plat.

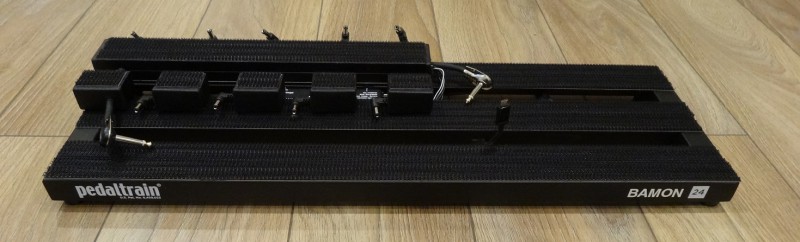

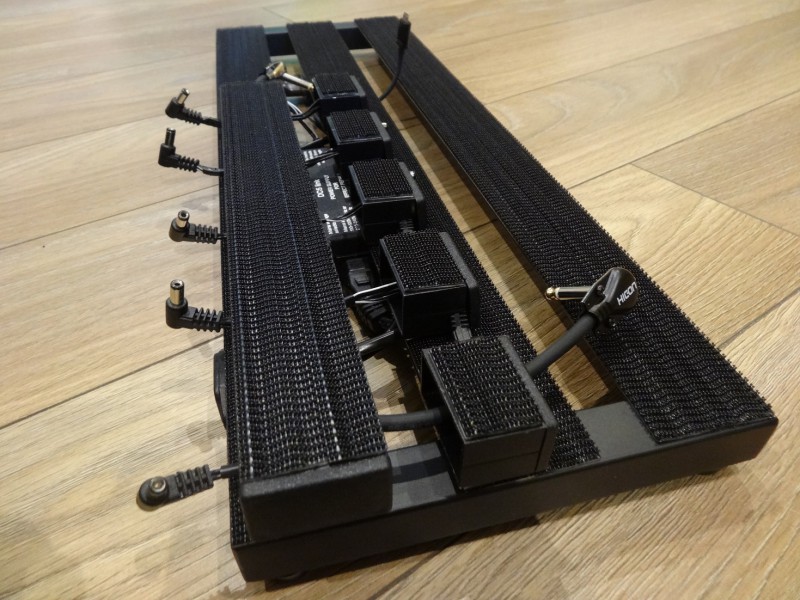

Je profite donc du changement pour surélever le rang arrière avec un tube rectangulaire alu.
Comme le tube est creux je l'utilise également pour y faire cheminer proprement un max de trucs (des câbles d'alim mais aussi le jack qui servira à connecter les 2 rangées de pédales).
Ce nouveau projet est aussi l'occasion de tester le Velco 3M Dual qui est plébiscité pour ce genre d’application.
Alors c'est vrai qu'il est plutôt cher mais c'est vraiment excellent !
Tout est parfaitement maintenu et ne bouge plus d'1 mm.
Beaucoup plus propre que le velcro standard.

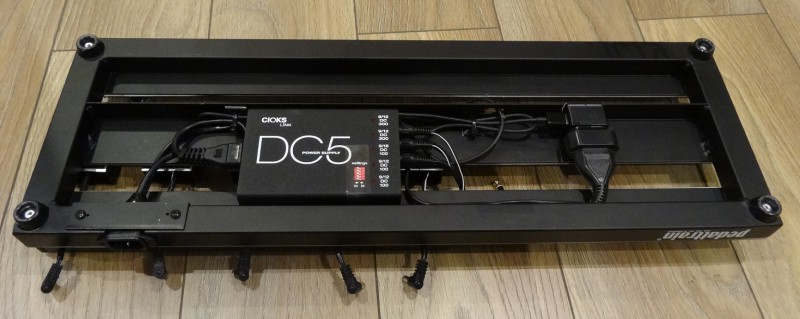

Niveau alim je passe sur la Cioks DC5.
Actuellement j'ai une
Adam dont je suis très content mais qui ne sera pas suffisante en terme de nombre de sorties pour ce que j'ai à faire.
Je conserve le système sans fils
Line6 Relay G10 qui est compact et fonctionne parfaitement.
Voilà donc ma liste de courses pour ce petit PB :
-
Pedaltrain Metro 24 (il devient difficile à trouver en soft case, je ne sais pas pourquoi...)
-
Alim Cioks DC5
-
Tube rectangulaire alu (en 43,5 x 23,5mm c'est la dimension parfaite pour mon projet)
-
Bouchons pour refermer les tubes (pas faciles à trouver mais ça fait quand même plus propre)
-
Velcro 3M Dual Lock (j'ai consommé 3 rouleaux de 2m. C'est pas donné mais le résultat est top !)
-
Prise IEC male (pour raccorder l'alim des pédales et du Relay G10 en même temps et faire un truc propre)
Et voilà en images :
![]()
![]()
![]()
![]()
![]()

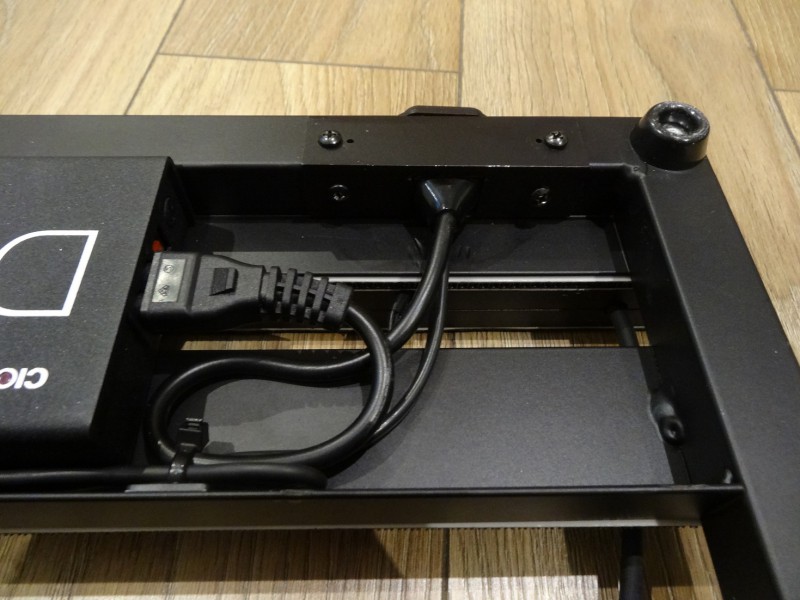

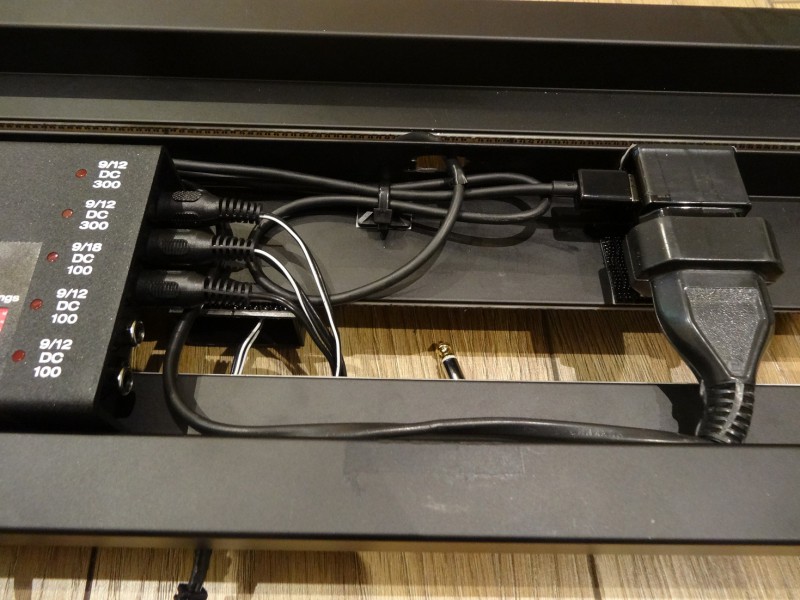

La découpe pour mettre en place le prise IEC mâle est relativement large afin de pouvoir accéder à l'écrou de fixation à l'arrière.
Donc pour refermer ça proprement et ne pas affaiblir le PB, j'ai mis une cornière alu vissée à la structure qui ne laisse passer que les câbles d'alim (eux mêmes protégés par un "
capuchon" Neutrik dont je n'ai conservé que le bout).
![]()
Le Line6 Relay G10 est alimenté par un mini USB alors j'ai fixé un petit charger de téléphone portable à l'arrière du PB.
![]()

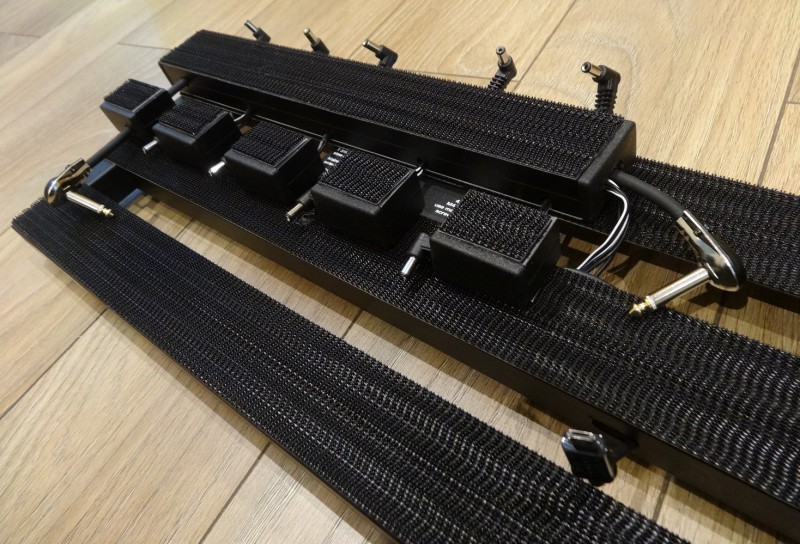

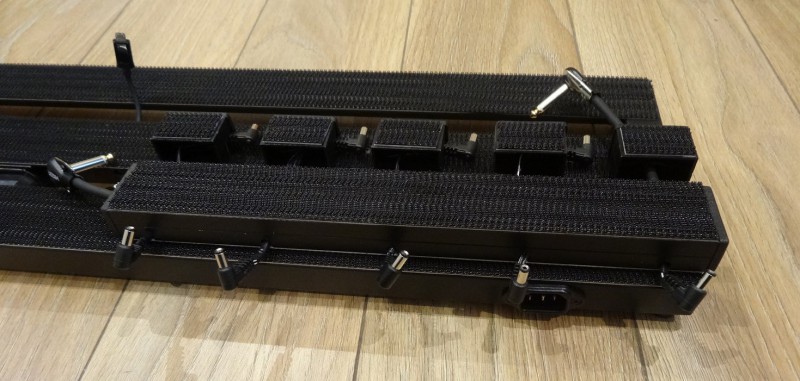

Pour faire passer les câbles d'alim dans le tube rectangulaire j'ai tout simplement percé des sortes de "boutonnières" en diamètre 13mm sur le dessous qui permettent de faire passer les connecteurs.
Ensuite seul le câble passe par un petit trou sur le coté du tube rectangulaire et je referme avec le velcro qui servira à maintenir le tout en place.

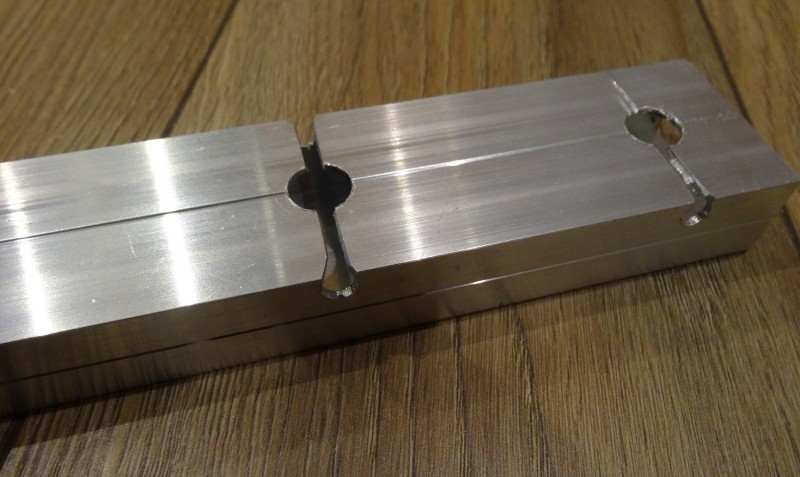

Voilà la photo du "prototype" sur une chute de tube pour faire l'essai.
![]()

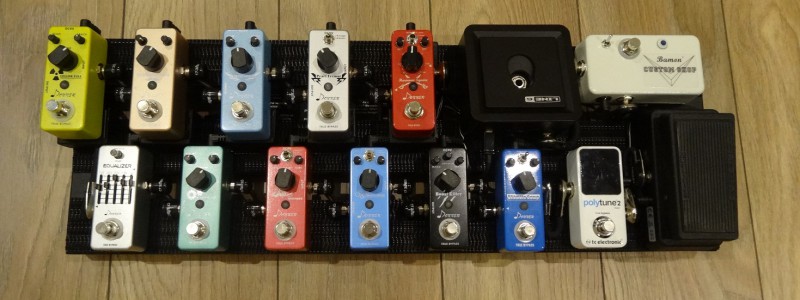

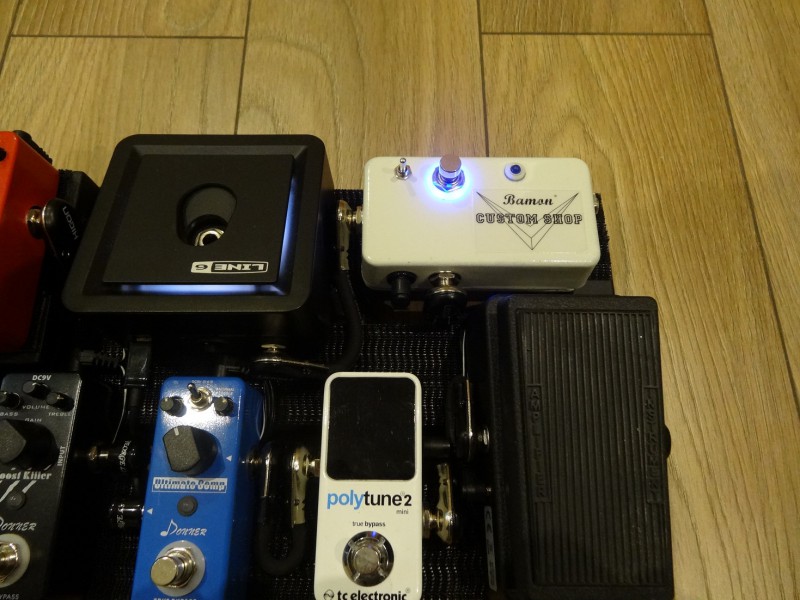

Voilà, maintenant il ne reste plus qu'à mettre les pédales en place (essentiellement des mini Donners) ainsi qu'une mini wah et une A/B box bufferisée en entrée (pour choisir entre le système sans fils et un jack en entrée en secours).

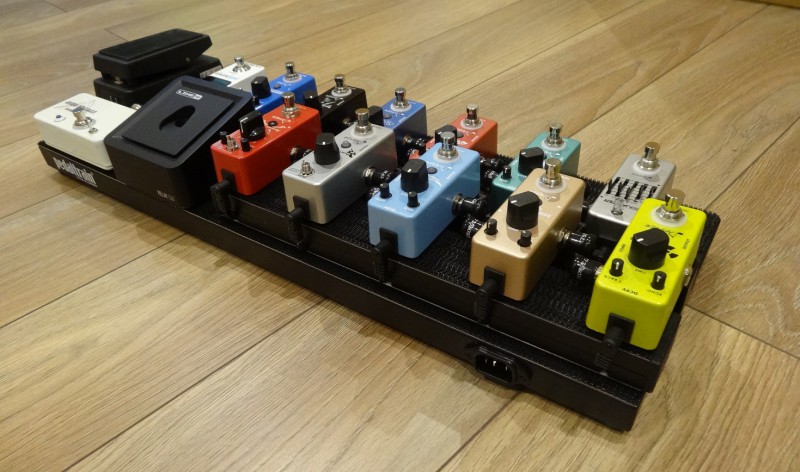

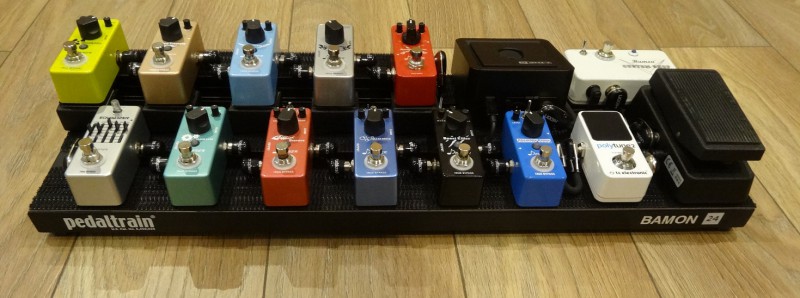

Au final ça donne ça :
![]()
![]()
![]()
![]()
