pascal965 a écrit :
Je regarde le schema en meme temps .....
pour cette version, c'est ce schema là :
https://www.audioservicemanual(...)matic
pour faire ce que tu souhaites:
enlever :
C26
C27
C23
C28
R43
R49 (1M)
mettre une résistance 10K a la place de C26 (la valeur n'a pas grande importance entre 4.7K et 100K ca devrait aller)

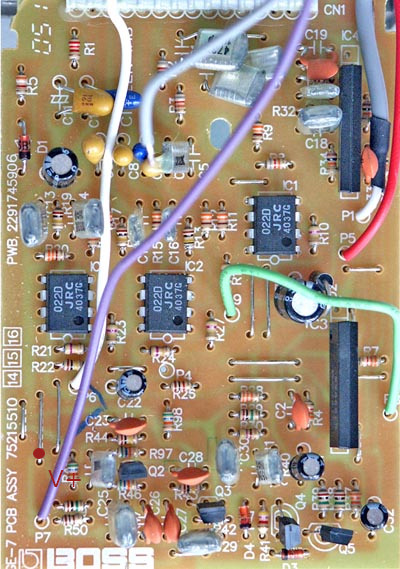

connecter la pin du switch qui va normalement a la masse au V+ (normalement fil noir soudé entre le switch et la masse d'un des jack d'entrée). Tu trouves V+ sur le jumper (point rouge)
