Problème volume Squier 51 mod

Je vais essayer en dessoudant la tresse et en laissant seulement le cable "signal ground", on verra ce que ça donne.

Le problème c'est qu'à force de retouches le cable du P90 commence à avoir une sale gueule et je peux pas couper indéfiniment non plus... Il va falloir trouver une solution.

Il vaut mieux parfois recouper pour être sûr de ne pas avoir un contact non voulu dans un câble abîmé sur 1 ccm sous une gaîne.
C'est le genre de truc à checker si tu refais tout bien.
La prise jack est comment ?

Des câbles cela se rallonge, on ressoude un câble sur le câble existant et on met une gaine thermo, sinon envoie une photo sous un autre angle, mais je pense que ton problème vient d'une masse du câblage... Je sais je me répète...

Perso, je pense qu'il te faut nous faire un croquis de ce que tu vois dans ta gratte, ce que tu as soudé.

J'ai réfléchi, (oui cela m'arrive!), je pense que le problème est qu'une masse empêche le potard de fonctionnait correctement, en gros vérifie les entrées et les sorties sur le potard (genre le câble qui va au jack, le câble qui vient du sélecteur, etc...). Cela doit venir de ça, ou sinon ton potard est mort, mais là je n'y crois absolument pas!

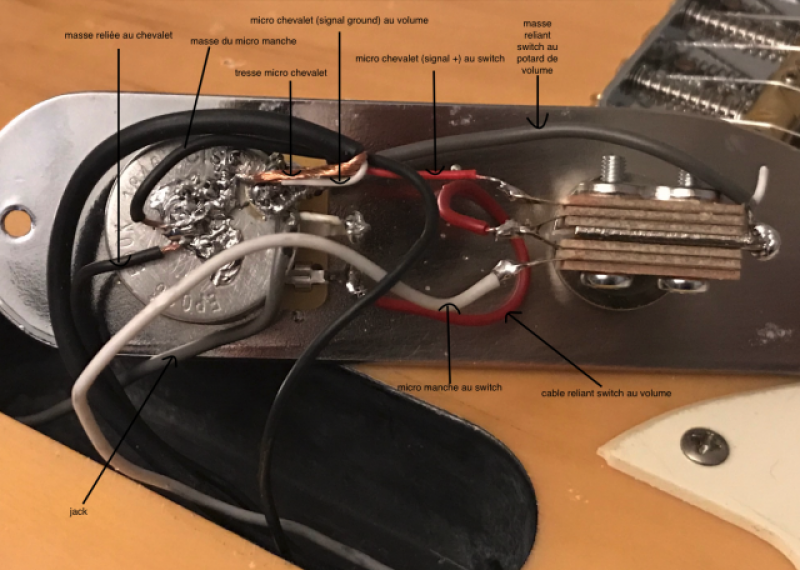

Voila la photo de la page 1 avec les légendes:



(impossible de l'avoir plus grande une fois uploadée, il vaut mieux l'ouvrir dans un nouvel onglet et s'approcher un peu de l'écran )

A noter que depuis cette photo j'ai refait les soudures et qu'il n'y a plus les petites tresses apparente sur le potard (masse chevalet et masse micro manche).



J'ai vérifié le jack et le cable du sélecteur et ils m'ont l'air bons...

1: changer ton câble "masse reliant switch au potar de volume" par un simple souder coté switch pas potar dans 1 er temps
2: tu entortille tout tes fils qui doivent être souder au cul du potar, tu étame pour les avoir tous en un
3: tu prépare un endroit au cul du potar propre tu gratte fort cutter ou autre pour que la soudure prenne plus facilement
4: tu chauffe ton potar en faisant fondre la soudure dessus ,tu viens mettre ton fils dans cette boule d étain le mieux possible que tu vas tenir jusqua que ça que ça prenne
5: test

Tu veux dire ne plus relier la masse du switch au potard?

si c est pas connecté ça marchera pas

Je comprend pas ce que tu veux dire pour ton point 1, alors

je pense que pipirose te suggère de remplacer le fil blindé par un simple, et de pas le souder côté potar tout de suite, essayer en le laissant non connecté puis en le tenant sur le potar si besoin (sur les télé il me semble que la masse du switch se fait par la plaque...).
la masse du chevalet c'est pareil faut essayer en la deconnectant du potar (ou de la plaque) certains micros mettent le chevalet à la masse par leurs vis.

ceci dit, ce serait bien que tu te procures un multimètre, même un petit de supermarché qui tient dans la poche emballage compris... tu vois

je suis pas le meilleur en explication
on torsade tous les fils proprement puis on étame avant de vouloir souder au cul du potar pour les masses
c est bien mieux que de mal souder 5 ...
évidement le câble micro pour le sélecteur n apporte rien...
le mieux est de comprendre ce qu on fait 2 micro un potar ,un selecteur on doit s en sortir bordel

je dépose le copyleft

J'apporte les fonds

Si je comprenais ce que je faisais je n'en serais pas là.


Bon, j'ai tout viré, j'ai remis le volume d'origine et ça a résolu le problème.

Par contre ma position intermédiaire est inexistante (même son que la position micro manche).

Sauvez moi!
