Voici la problématique de départ: j'ai une électroaccoustique équipée d'un piezzo dont j'aime bien adoucir le son par l'ajout d'un micro rosace (cf photo) et d'une petite table de mixage pour doser l'un et l'autre. Le problème de cette solution c'est le transport et les câbles: un jack pour le piezzo, un pour le micro rosace, la table de mix, etc...
L'idée est donc de mixer piezzo et micro rosace au moyen d'un petit montage électronique qui va mélanger les 2 sources en une.
Niveau de difficulté: MOYEN
Le schéma tout d'abord est issu de general guitar gadgets:
http://generalguitargadgets.co(...)c.gif
Merci également aux membres de http://www.techniguitare.com pour leurs avis éclairés.
Le principal écueil avec les montages électroniques, c'est le circuit imprimé. Ici la solution adapaté est une plaque prépercée dont les points sont reliés par bandes:

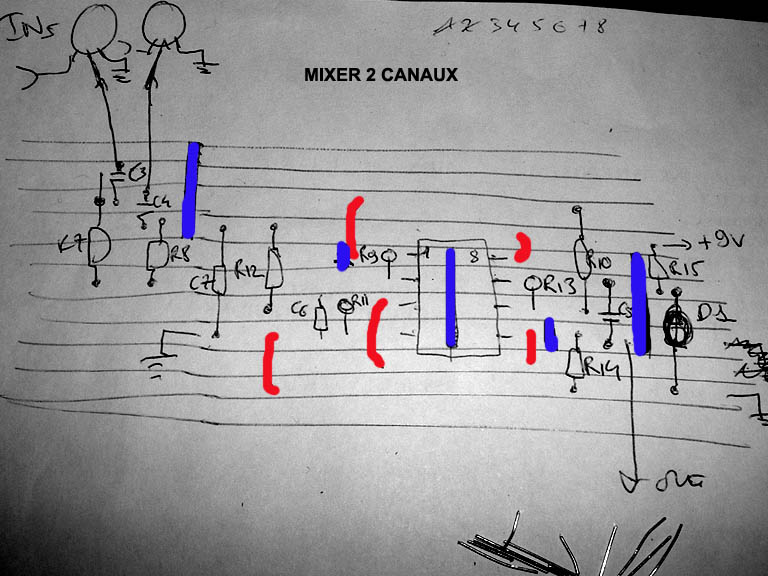

Le schéma de base étant simple, l'adaptation à ce type de plaque ne pose pas trop de problèmes avec qqs straps et pistes coupées, je vous donne le dessin (bleu pistes coupées, rouge strap)
![]()
EDIT: eh eh vive le net voici une jolie version dessinée:
http://img.photobucket.com/alb(...)r.gif

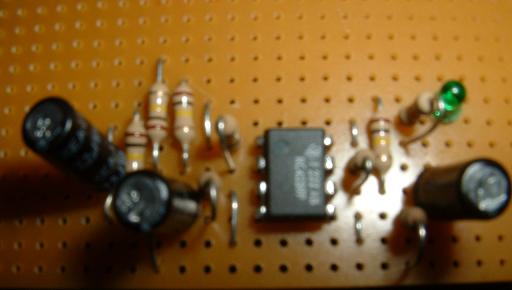

Pour les straps je réutilise les pattes coupés des composants et une mini fraise pour couper les pistes bien proprement.
Le seul danger consiste à se tromper ou à décaler les composants d'une ligne, bref avec un peu d'attention on y arrive ;-)
![]()
La suite au prochain épisode avec la fin du câblage du circuit et la pose sur la guitare
