Exemple de fabrication d alimentation simple et efficace

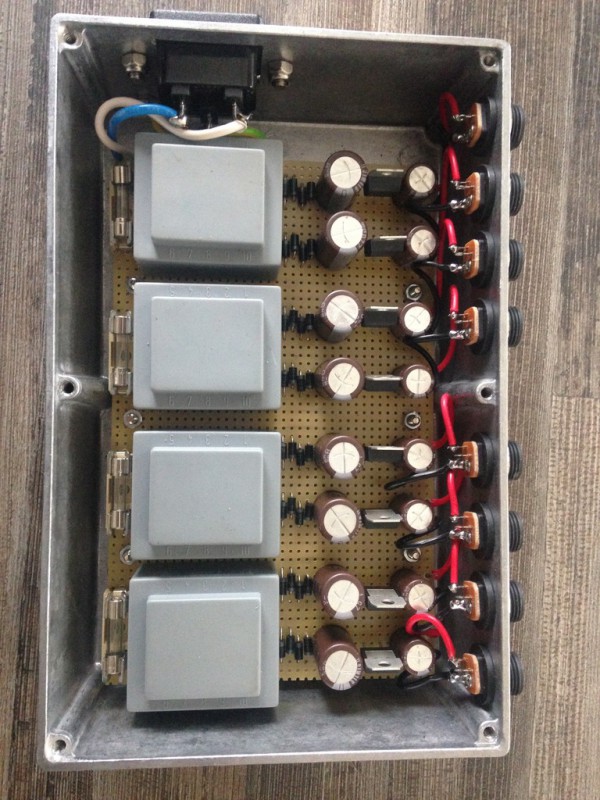

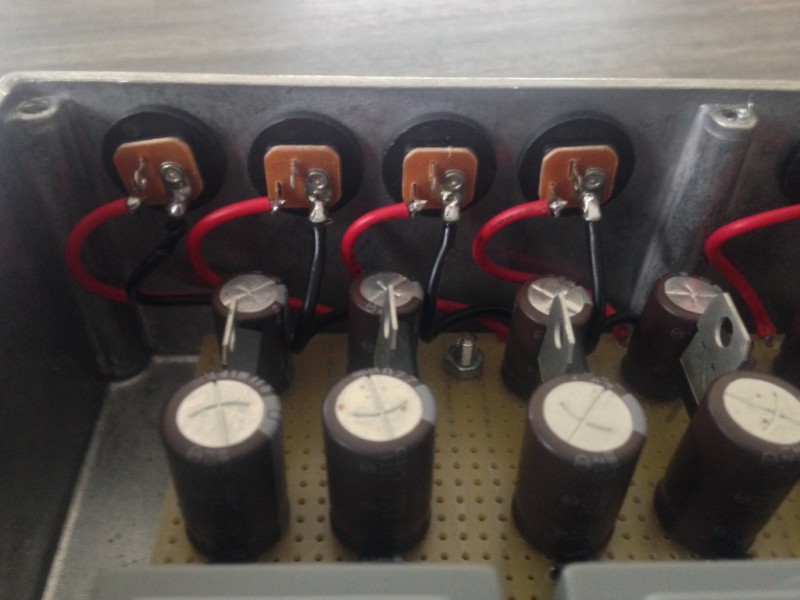

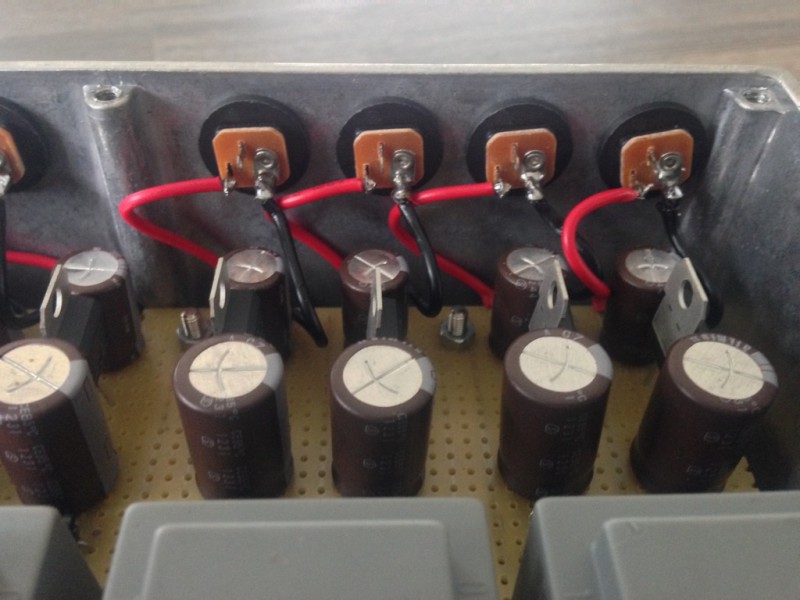

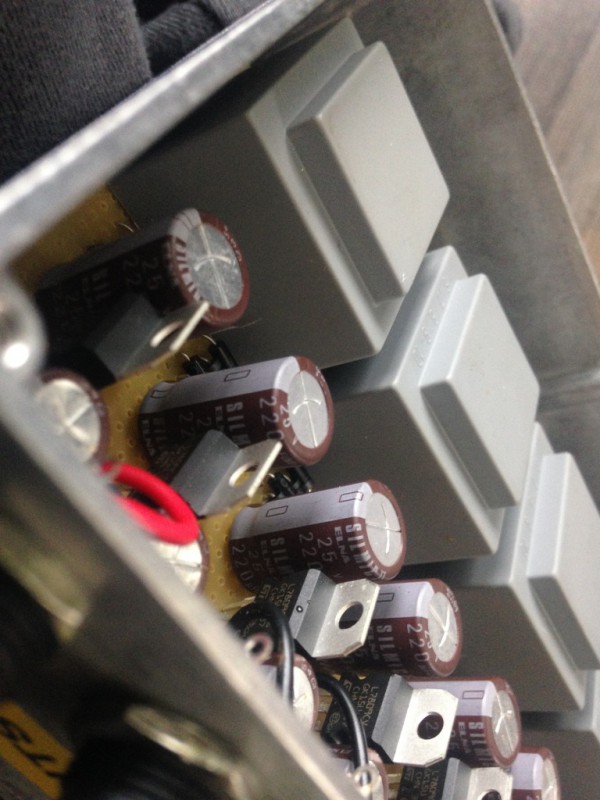

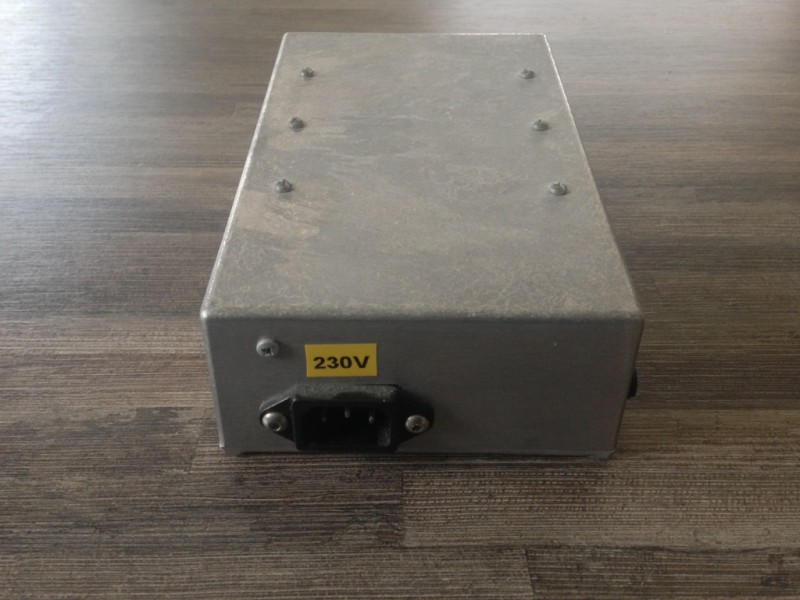

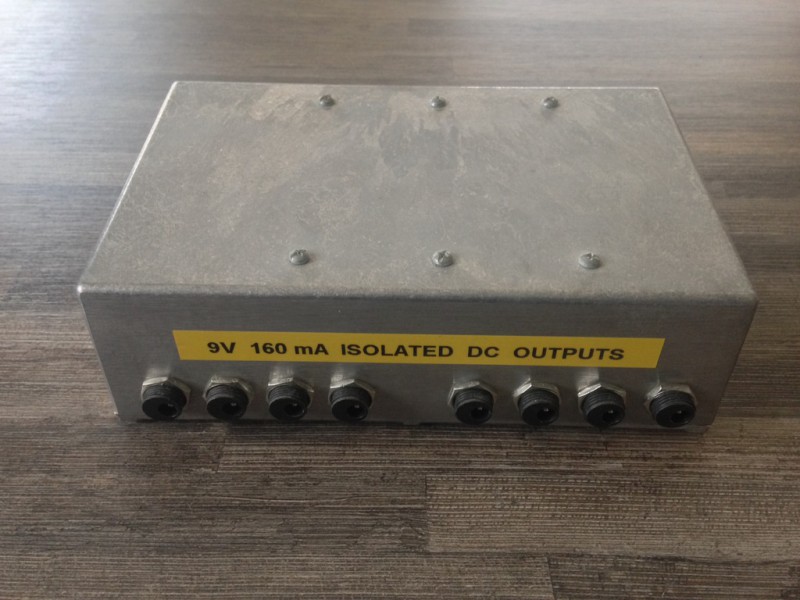

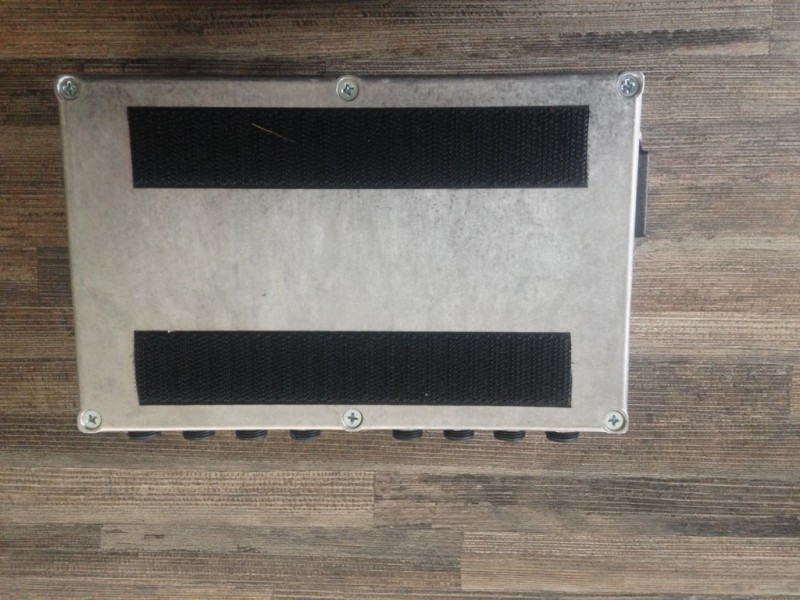

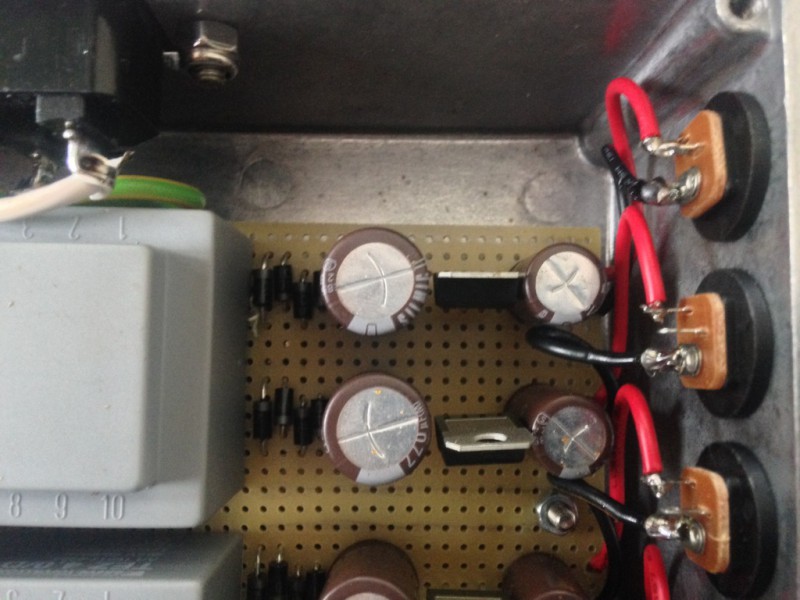

bonjour je vous montre des photos de mon alim pour les curieux qui veulent en fabriquer très facilement .










a lire en premier ici le post de l ami oldamp :
https://www.guitariste.com/for(...).html


c'est super simple a faire , pas trop cher et sur mesure
si je devait en refaire un j opterai pour 2x12v et 6x9v ^^

avec ce montage vous obtenez 9vdc mais si vous voulez faire comme sur la boss psa 120t qui donne du 9,6v voila l astuce ( la petite diode d5 ) qui vas vous donnez les 0,6v de +
http://s861.photobucket.com/us(...).html

voila merci oldamp et pipi pour le rapel

Cool merci

cool si ça te plait

j encourage tout le monde a se faire une alim de la sorte qui colle a ses besoins
la mienne na pas de témoin lumineux ni inter... mais rien ne vous empêche de faire comme bon vous semble
tous a vos fer

J'avais vu le topic d'Oldamp
Mais ce qui me bloque c'est qu'on ne voit pas comment sont connectés les composants

Tu n'aurais pas un lien avec un schéma ou un layout des fois

Sinon super propre ton montage

c'est comme sur le schéma du boss avec des valeurs différentes

c'est quelle partie du truc qui n est pas claire pour toi ?

je vais essayer de te dessiner un truc vit fait

Ah je n'avais pas vu le schéma

En fait mon éternel soucis c'est que je ne sais pas bien lire un schéma
Quand je dis layout c'est un plan sur veroboard

Je sais je fais mon boulet

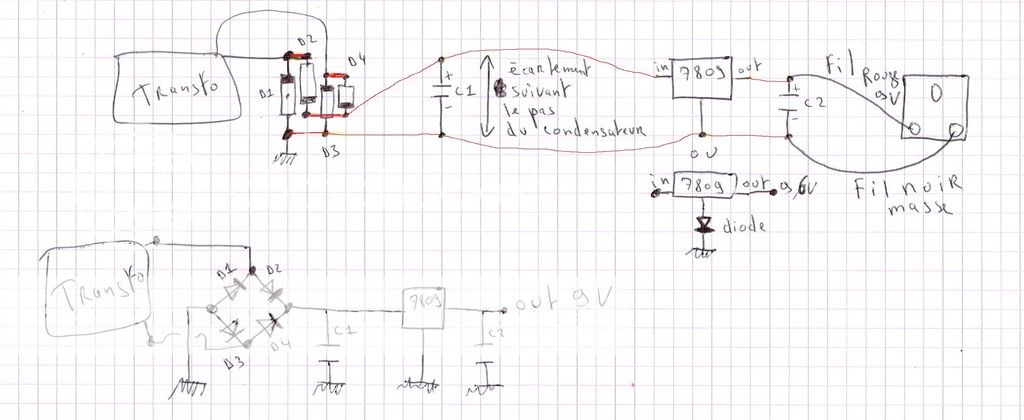

ça t aide ça ?



dans 1 transfo tu fait 2 ligne comme ça et isolé les une des autre au niveau des masses

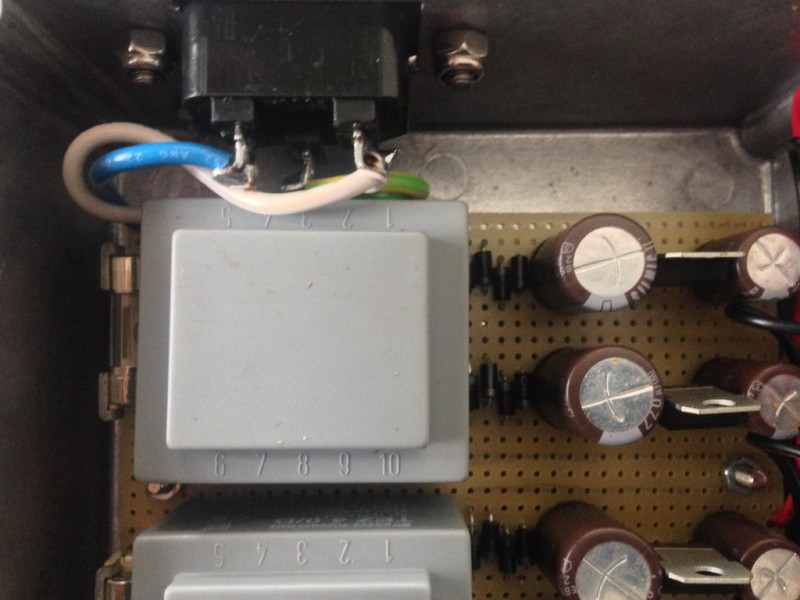

le câblage du transfo je me rappelle plus c'est écrit dessus surement
il suffit de brancher le 230v dessus et mesurer pour écarter les doutes
ya donc 8 fois ce petit montage

la plaque est de ce type :
https://www.banzaimusic.com/im(...)1.gif

pas de contact entre les trous quoi

Ah ouais ça me parle déjà mieux

Je vais me garder ça sous l'coude merci beaucoup

tu verra c'est finalement très simple a faire ya rien de mystérieux cacher sous le circuit ^^

pas de souci de boucle de masse ni rien en faisant comme ça c'est le but

ça fait mal au fesse le prix des alim et encore on sait pas comment c'est fait ....

alors oui ça coûte un peu mais c'est vraiment l idéal a mon avis surtout pour alimenter les belles pédales qu on se fabrique

Oui c'est clair
après c'est surtout pour se faire une alim custom avec plein de sorties etc.
car tu as quand même celle ci qui est ultra compétitif niveau prix
sorties isolées, etc.
son seul défaut c'est qu'elle est assez grosse

https://www.musicstore.de/fr_L(...)6-000

oui pas chere ok mais bon voila dedans ...
http://musikding.rocks/wbb/ind(...)-jpg/

ça me ferai mal de brancher mes pédales la
je parie mon billet que ya rien d isolé je vois pas comment ça pourrai l être (enfin je peux me tromper aussi )

edit quoique peut être bien isolé
on voit mieux sur cette pics
https://www.musiker-board.de/a(...)9326/

sur que c'est pas cher ...

Il faut vraiment un transfo par sortie ?

1 transfo égale 2 ligne 9v ou 12v ou ce que vous choisissez ...
si on veux des sortie isolée je ne vois pas d autres combines moi perso

ah ah ! je viens de voir ton topic ! et ça me rappelait quelque chose... je m’apprêtais à contacter mon avocat .... mais tu as eu la gentillesse de me citer et ça me fait plaisir d'avoir fait des émules

une petite chose relativement importante : il vaut mieux fixer un petit radiateur sur les régulateurs, ça permet de tirer sans risque dessus, surtout si il y a une forte chute de tension entre in et out.... un bête U en alu c'est déja bien.

à vos fers !

mdr
oui papy on t oubli pas tu voie

j'avais trouvé ton exemple a la période ou je voulais me faire une alim et de tous les truc que j avais dégoté c’était la tienne (et de loin )qui me plaisait le plus ...

super simple et efficace
et on peux la monté a sa sauce facilement
comme je vois que certain ici voulait se faire une alim je me suis dis que ça serais tout indiqué de remettre ton exemple avec ton post pour montrer ça .
