jack_vester
BunkerXav a écrit :
Bon je suis nul en bricolage et j'adore les mecs comme toi , Denis, Geogeo, etc, qui montent leurs pedales et amplis, je trouve ca top.
Mes parents sont a Romans, ca me ferait plaisir de te payer une binouze lors d'une prochaine visite en France!


Avec plaisir!!
Même moi, je pourrais te payer la binouze, avec plaisir, il sonnera surement, même, d'ici là, c't'ampli!!

oldamp a écrit :
Ca s'annonce bien ! Mais c'est quoi le bloc ficelé sur la dernière photo ? On dirait une alim de PC sans son boitier !


Ce sont deux alimentations 12V 2A pour le chauffage des 12AX7 et pour les relais de switching.
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
Fandango
Y'a du lourd ici !

Super propre, comme d'hab.
we gonna groooooove
PiPiRoSe
salut jack j ai remarqué :

-c10 50pf sur le plan et 250pf sur l ampli
-le return level est present chez friedman uniquement avec la loop a tube et avec le condo 100uf sur l alim a cet endroit (que ta repris sur celui la visiblement ) voulu?
- le fil qui va de r58 au transfo
- pourquoi r54 / r55 ?

bon courage amigo
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
jack_vester
PiPiRoSe a écrit :
salut jack j ai remarqué :

-c10 50pf sur le plan et 250pf sur l ampli
-le return level est present chez friedman uniquement avec la loop a tube et avec le condo 100uf sur l alim a cet endroit (que ta repris sur celui la visiblement ) voulu?
- le fil qui va de r58 au transfo
- pourquoi r54 / r55 ?

bon courage amigo


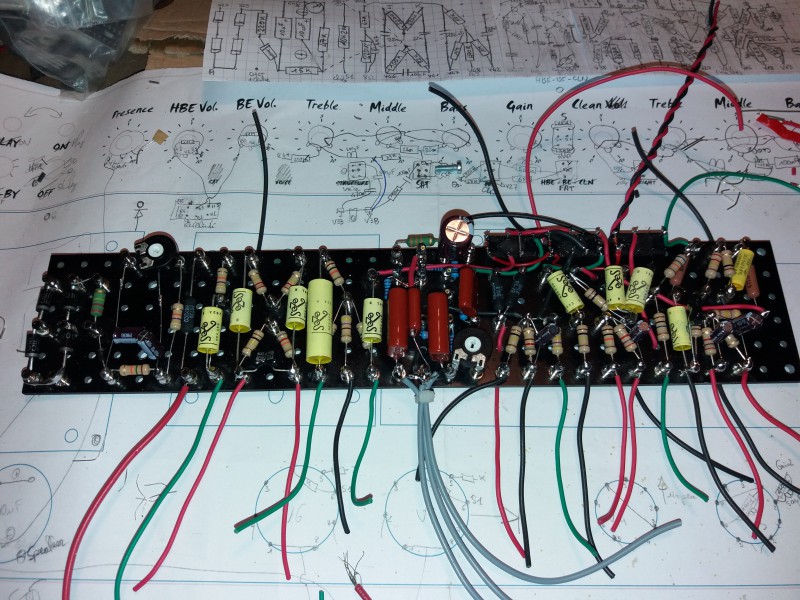

- Pour C10, j'ai pas corrigé, en effet, je met du 250pf, pour coller à mon Tone Stack "deluxe".
- Je met le return level, car ça me fera un master déguisé, et pour tout te dire, j'ai suivi le schéma de Frey sur ce point.
- le 100µF sur l'alim de PI est là pour coller aux dernières mods faites sur les derniers Friedman, et pour coller également sur une mod connue sur certains JCM800, je suis un peu en FreeParty, là-dessus!
- Le fil qui va de R58 au transfo est là pour le circuit de Bias, car je n'ai pas de secondaire pour l'alim de Bias sur mon ampli, j'ai donc repris le circuit de Bias du 2204.
- R54 et R55, je ne sais pas, il faudra demander à Friedman, car ils sont présents sur l'original...Je me suis moi aussi poser la question sur leur utilité... Je comprends leur présence sur deux condos en série, pour répartir la charge entre les deux condos en séries, mais là =>???

Merci pour les encouragements!! Mais bon, je suis au bout, là, tout est dessiné, et c'est presque fini de monter!!!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
awai
  • awai
  • Custom Total utilisateur
    Cet utilisateur est un fabricant d'instruments et matériel audio
  • #19
  • Publié par
    awai     le 18 Janv 2018, 19:56
jack_vester a écrit :
- R54 et R55, je ne sais pas, il faudra demander à Friedman, car ils sont présents sur l'original...Je me suis moi aussi poser la question sur leur utilité... Je comprends leur présence sur deux condos en série, pour répartir la charge entre les deux condos en séries, mais là =>???

Sans doute pour vider les condos même ampli éteint et sans tubes ?
A-wai Amplification : http://www.a-wai.com
jack_vester
awai a écrit :
jack_vester a écrit :
- R54 et R55, je ne sais pas, il faudra demander à Friedman, car ils sont présents sur l'original...Je me suis moi aussi poser la question sur leur utilité... Je comprends leur présence sur deux condos en série, pour répartir la charge entre les deux condos en séries, mais là =>???

Sans doute pour vider les condos même ampli éteint et sans tubes ?

En effet, ca semble le plus évident.. .
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
jej73
  • jej73
  • Custom Total utilisateur
  • #22
  • Publié par
    jej73     le 22 Janv 2018, 09:58
Admiratif je suis.
Matt310
Ça déboite. Une petite vidéo une fois fini ?
geogeo68
Miam 😋
Comme c'est bô

Sublime 😎
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
jack_vester
manulonch a écrit :
jack_vester a écrit :
Ce sont deux alimentations 12V 2A pour le chauffage des 12AX7 et pour les relais de switching.


Pourquoi faire ?
Tu n'as pas d'enroulement de chauffage sur ton transfo d'alim ?


Salut Manu!

Bien sur que si, j'ai un enroulement pour le chauffage, mais il fait 5A.

Si je retranche 2 x 1.5A pour les EL34, il me reste 2A...
Il me faut 4 x 0.3A pour les 12AX7 soit 1.2A.
Sauf que... vu que je redresse pour pour avoir du continu en chauffage des 12AX7, j'applique un coefficient de 2, il m'aurait donc fallu 2.4A en tout...
Donc j'ai préféré partir sur une alim dédiée...

Solution de facilité, en plus, c'est vite monté et ça coûte pas cher...
