Rappel du dernier message de la page précédente :
Mastering
cesdejong a écrit :

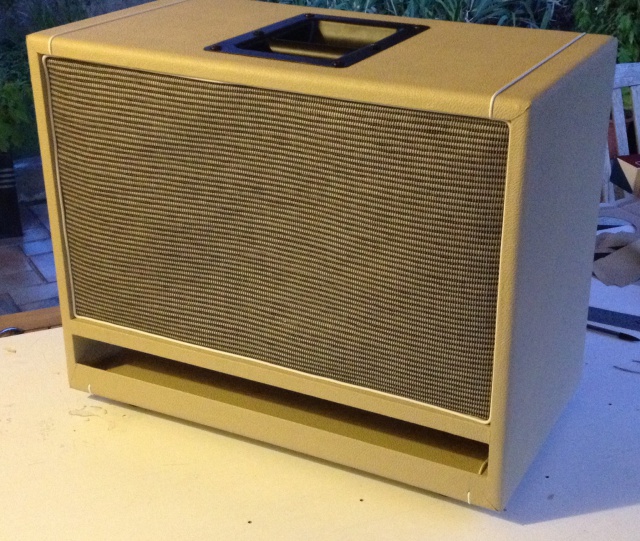

Super boulot !!!

Bravo !!!

2 ou 3 questions avant de me lancer...

- Tu as aussi choisi le MDF pour le tiens ? Si oui du 18mm ?

- Tu as pris quelle taille de poignée ? J'ai peur de choisir une trop petite par rapport au poids et j'hésite avec une poignée en cuir type tête d'ampli...

- Je trouve les "liserets" de finition trop beaux !!! Mais je ne connais pas le terme exact, du coup je sais pas où en trouver 😕
Là aussi tu aurais un lien ?


Merci d'avance 😊
cesdejong
J’avais pris du contreplaque de bouleau en 18mm pour le cab et de 15mm pour le baffle et les « deflecteurs »



Les liserets, je pense que tu parles du piping que tu peux trouver chez tube-town
Cav
  • Cav
  • Vintage Méga utilisateur
  • #32
  • Publié par
    Cav
    le 11 Sep 2018, 15:57
Salut,

Je pense que je vais m'en fabriquer un également.

Vous auriez la hauteur de la plache sur laquelle est fixée le hp svp?
It’s only Rock’n’Roll !

A vendre:

- Dunable Gnarwhal 10th anniversary 2023 Made in USA Custom Shop
- Dunable R2 V2 2023 Made in USA Custom Shop
- Warmoth "superstrat" one pickup
MP si intéressé et pour plus d'infos
Mastering
Je suis au stade des plans, je dois découper mes planches pour un prototype samedi...

Si mes calculs sont justes, pour le PC 112 OS.
Avec des planches de 18mm et des tasseaux de 21mm avec un évent de 3cm, j'arrive sur une planche de 32,5 cm pour celle sur laquelle est fixée le HP.
Je suis dubitatif car ça me semble peu comme marge sachant que le HP fait 30cm et que le trou ou il se fixe fait 28cm.

Quelqu'un qui en a fait un peut il confirmer ou contredire mes calculs ?

Merci d'avance !!!
cesdejong
J’ai retrouvé les mesures de ma commande

Par contre j’ai une planche en trop on dirait

Faut que je me fasse un petit croquis pour essayer de m’y retrouver

2x Bouleau 18mm
Longueur : 432 Largeur : 292

2x Bouleau 18mm
Longueur : 523 Largeur : 292

1x Bouleau 15mm
Longueur : 523 Largeur : 332

1xBouleau 15mm
Longueur : 519 Largeur : 310

1x Bouleau 15mm
Longueur : 519 Largeur : 392

2x Bouleau 15mm
Longueur : 523 Largeur : 100
cesdejong
Petit croquis


J’ai un doute sur les dimensions (profondeur) du tasseau du panneau hp

523 x 18 x ???
Peut etre 18 ou 21 mais pas 15 comme indiqué sur le croquis

Faudra que je mesure
Cav
  • Cav
  • Vintage Méga utilisateur
  • #36
  • Publié par
    Cav
    le 12 Sep 2018, 09:52
Merci pour vos infos.

Je vous ferais des photos de l'avancement dès que j'aurai commencé.

Je vais y mettre un Eminence Swamp Thang a l'intérieur.
It’s only Rock’n’Roll !

A vendre:

- Dunable Gnarwhal 10th anniversary 2023 Made in USA Custom Shop
- Dunable R2 V2 2023 Made in USA Custom Shop
- Warmoth "superstrat" one pickup
MP si intéressé et pour plus d'infos
Mastering
Salut à tous !!!

Je suis à la fin de mon projet de construction d'un baffle Port City 112 OS.

Voici deux photos de mauvaise qualité (désolé).

J'en suis au ponçage grain très fin avant peinture laquée blanche et lustrage pour un look moderne un peu comme sur certaines enceintes HiFi.

Les premiers tests suivront avec un HP Celestion V30 monté par l'arrière

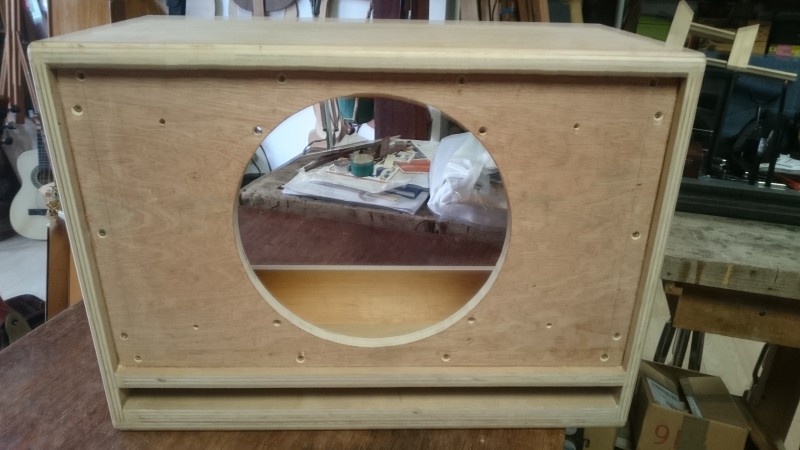

Port City 112 OS Home Made 01

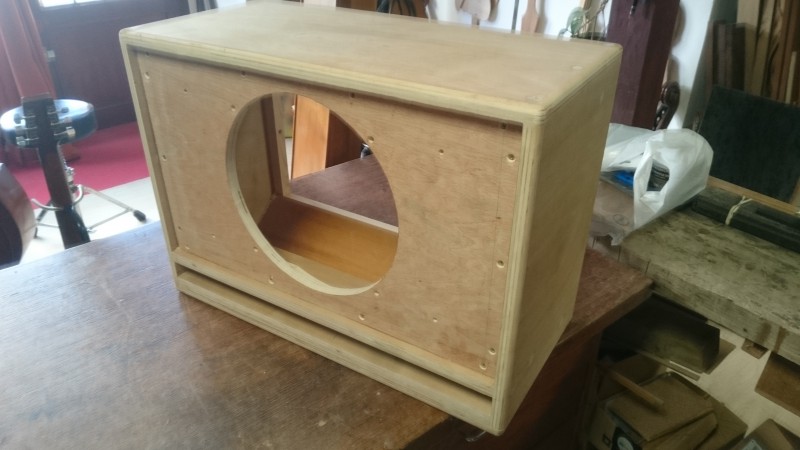

Port City 112 OS Home Made 02


Merci au luthier de Perpignan Olivier Chevoppe ( http://www.vopche.com/ ) pour son aide indispensable et son savoir faire.
sam1366
Beau boulot !

Hâte de voir le résultat fini !
Mastering
Le projet a pris beaucoup de retard mais je suis plus prêt de la fin que du début 😊

Hâte de l'entendre chanter 🎶🎶🎶

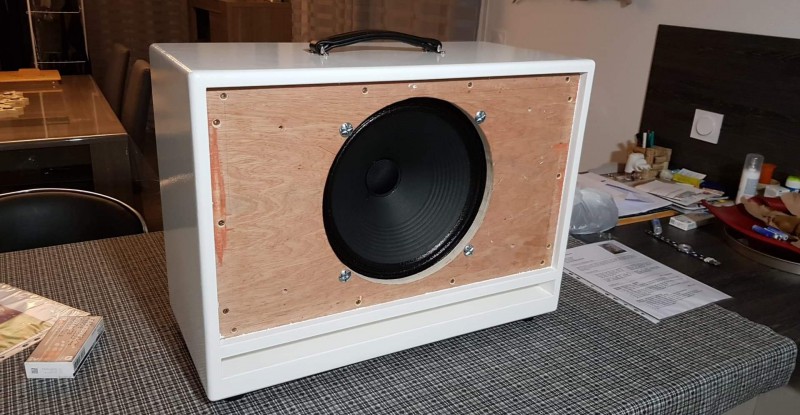

Port City 112 OS

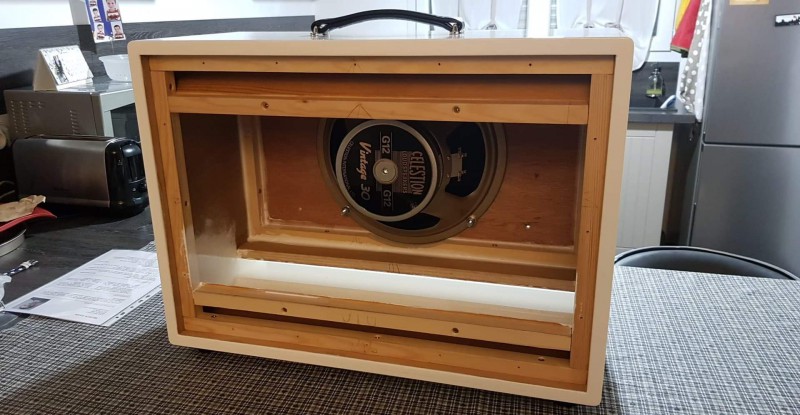

Port City back

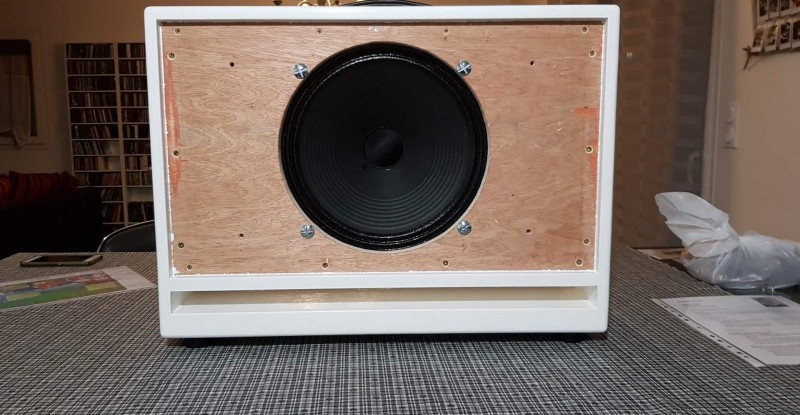

Port City front
Mastering
Par contre vous vous fournissez ou pour la grille de protection du hp ?
Je cherche également une chute sur leboncoin au cas où mais ça n'a pas l'air de courir les rues lol
sam1366
Mastering a écrit :
Le projet a pris beaucoup de retard mais je suis plus prêt de la fin que du début 😊

Tu te rapproches bien de la fin même !

Pour le grillcloth je l'avais pris chez TubeTown
https://www.tube-town.net/ttst(...)loth/
Salut
Chez Thotho ya tout ce qu'il faut !
Après ya pas le même choix que chez les détaillants spécialisés, on reste sur du basique noir.
Je me fais aussi un Port city 112OS.
Mon autre cab 212 (type Victory vertical openback) est une réussite, depuis 2ans aucun problème grillcloth/tolex/poignées métal/coins. Ca tient la route. Le tolex ne déchire pas facilement non plus.
