Cablage Gibson SG suprême

  • #1
  • Publié par
    thetit
    le 17 Juil 2023, 22:08
Bonjour à tous
Alors je suis novice en électronique guitare donc pardon nez moi si jamais je dis des bêtises.

J'ai une SG supreme et j'ai un souci, quand je joue en clean le volume s'affaiblit jusqu'à se couper, puis il revient normal, se ré affaiblit etc. Quand je suis en distortion j'ai le son qui passe mieux mais en clean pas top. Cette panne se produit pas tout le temps donc c'est des pannes à la c...
J'en suis à me demander si je ne vais pas refaire le cablage donc...je suis en Guadeloupe et pas de professionnel pour faire le boulot donc je vais devoir m'y mettre.
J'aimerai avoir votre avis déjà et ensuite où je peux acheter un kit similaire à celui d'origine. Comment tester les micros (ça vient peut être d'eux) pour savoir si je ne fais pas fausse route. Des conseils pour pas me.planter quand je vais l'installer
Merci pour tous vos conseils avisés
Thierry

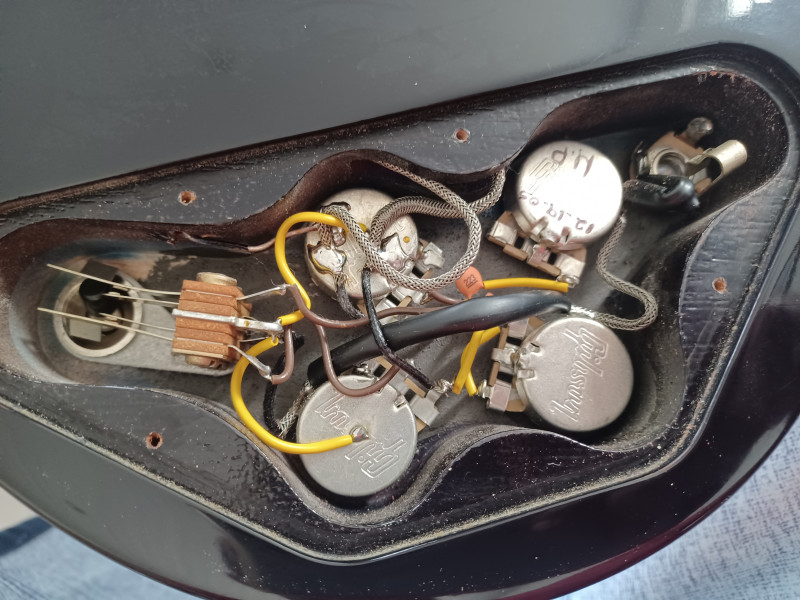

Gibson supreme
NoStep
  • NoStep
  • Special Top utilisateur
  • #2
  • Publié par
    NoStep
    le 17 Juil 2023, 22:49
Il faudrait savoir si cela ne vient pas de l'ampli. Il faut essayer assez longtemps la guitare sur un autre ampli et tester l'ampli avec une autre guitare. Il faut aussi essayer avec un deuxième câble jack pour éliminer une autre cause. L'as-tu fait?
  • #3
  • Publié par
    thetit
    le 18 Juil 2023, 00:42
Bonsoir
Oui désolé je n'ai pas précisé, j'ai joué sur même câbles et même ampli avec ma se onde guitare et tout va bien. Donc pour moi ça vient du cablage ou des micros... même problème quelque soit les 3 positions au toggle switch
  • #4
  • Publié par
    thetit
    le 18 Juil 2023, 00:44
Bonsoir
Oui désolé je n'ai pas précisé, j'ai joué sur même câbles et même ampli avec ma se onde guitare et tout va bien. Donc pour moi ça vient du cablage ou des micros... même problème quelque soit les 3 positions au toggle switch
AethelBridd
Salut,
As-tu essayé du spray spécial contact électrique sur les éléments du connecteur jack femelle de ta guitare ?
Quod gratis asseritur gratis negatur.
tiboard
  • #6
  • Publié par
    tiboard
    le 18 Juil 2023, 09:20
Salut,

Je suis loin d'être un spécialiste moi non plus mais si ça se produit sur toutes les positions, il y a peu de chances que ça viennent des micros (qui auraient le même problème en même temps) ou des potards.
Je dirais plutôt problème de sélecteur, de prise jack, ou de soudure pourrie du sélecteur à la prise jack (la gaine noire qui contient la tresse de masse et le fil point chaud).
Tu es dans quel coin en Guadeloupe ? (j'arrive à gourbeyre ce soir)
  • #7
  • Publié par
    thetit
    le 18 Juil 2023, 12:06
Salut merci à tous
Alors oui j'avais mis du spray contact
Donc peut être juste une soudure au niveau du sélecteur ou prise jack mais comment vous faites pour connaître l'origine et savoir d'où ça vient exactement?
Je suis sur St François en Guadeloupe si jamais tu passes dans le coin ,je peux te montrer la guitare
tiboard
  • #8
  • Publié par
    tiboard
    le 18 Juil 2023, 14:06
Si tu connais qq'un qui manie un peu le fer à souder, refaire les 2 soudures de chaque côté de la gaine noire prendra 3 minutes.
Si ça merdouille toujours et si la bombe contact dans le sélecteur ne change rien, peut être remplacer le sélecteur, qq euros et 10 minutes de soudure démontage remontage.
Si ça marche toujours pas.... Faudra tester les autres composants.

(J'avais un problème sur une washburn N2, mêmes symptômes que toi en gros. Ça venait de l'unique potard. Avant de le remplacer, j'ai tenté la méthode miracle que j'avais appris à utiliser face à tout problème récalcitrant quand j'habitais en Basse Terre : un gros pshitt de WD40 dans le potard ! ???? Je me suis fait pourrir par mon luthier, qui m'a encore une fois expliqué qu'il n'y avait rien de pire pour l'électronique que le WD40, mais ça fait 2 ans que le potard fonctionne à nouveau à merveille.)
  • #9
  • Publié par
    thetit
    le 18 Juil 2023, 14:25
OK merci, du coup je voulais remettre de la bombe contact mais pour essayer de trouver l'origine du problème mieux vaut faire par étape.
Commencer par la masse du coup (gaine noire)
Dessouder et ressouder les 2 points et voir ce que ça donne non? Comme ça je pourrais connaître l'origine du souci.
Pas de pote qui sait manier un fer à souder donc je crois que je vais devoir m'y coller ou si tu es dispo je peux descendre jusque gourbeyre et tu me montres enfin si cela ne te pose pas de problème bien entendu
tiboard
Les 4 points : dans la grosse gaine noire, tu as la tresse métallique (masse) soudée d'un côté à la prise jack et de l'autre au côté du potard en bas à gauche de ta photo. À l'intérieur de la tresse métallique, il y a la gaine noire qui contient le fil (point chaud) soudé d'un côté à la prise jack et de l'autre à une patte du sélecteur.

On continue en mp si tu veux, je viens de rentrer dans l'avion.
