Ampli audio 2x30W

ATTENTION, CETTE REALISATION AMENE A TRAVAILLER AVEC DES TENSIONS ET COURANTS IMPORTANTS QUI PEUVENT ETRE TRES DANGEREUX POUR VOUS OU VOTRE MATERIEL EN CAS DE MAUVAISE MANIPULATION! Les responsables de guitariste.com déclinent toute responsabilité en cas de dommages physiques ou matériels


Niveau de difficulté: MOYEN

Ampli audio à base de chipset TDA Philips..
J'ai fabriqué cet ampli pour driver mes 2 enceintes Eltax Monitor 3 qui font office d'enceintes audio
et monitoring.


Les fournitures:

- Les composants indiqués sur le schéma électrique
- 2 transfos 12V 25VA
- du câble

Schéma électrique

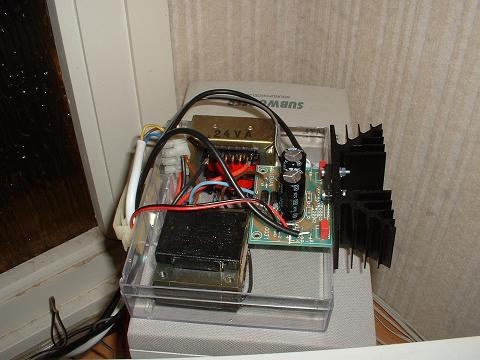

La construction:

Rien de bien compliqué car tout ou presque est intégré dans le circuit intégré TDA1521. Il faut bien faire attention aux composants polarisés,
particulièrement les 2 condensateurs de filtrage de 4700µF. Les 2 transfos ont leurs étages de sortie mis en série, ce qui peut être réalisé avec
un transformateur 2x12v 50VA dont les 2 étages de sortie seraient mis en série. Ne pas chauffer le TDA au moment de la soudure et bien-sûr,
monter un dissipateur conséquent avec de la pâte thermique.

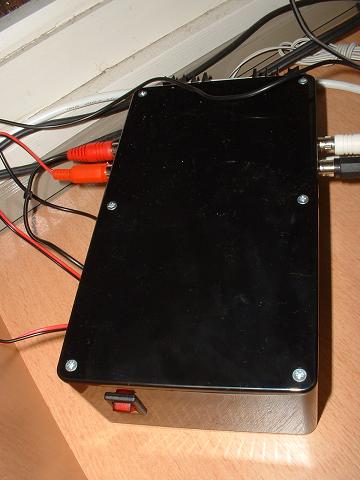

L'ensemble fini:

Le résultat sonore (à mon niveau), est très bon. C'est aussi du aux enceintes Eltax Monitor III qui sont d'un
rapport qualité/prix hallucinant! La puissance est largement suffisante pour l'utilisation que j'en fais et je ne
monte jamais à plus du quart du volume. Je redécouvre mes anciens mix avec plus ou moins de bonnes
surprises ;-)


Bilan:

Les +
+ Le prix (moins de 50E)
+ La facilité de montage et d'approvisionnement
+ Encombrement réduit



Les -
- Pas de lampe
- Pas de circuit de volume sur le montage de base

toinio : tu déménages ton site ou quoi ?

Tu devrais peut-etre donner la reference du Kit Velleman que tu utilises.

ben le problème c'est que je l'ai pas, le CI est de la récup du mag' électronique.

Après recherche c'est le K4003.

Perso, j'ai eu le CI gratos à mon mag d'électronique. Y'avait juste le TDA et 2 condos à changer. C'était un retour d'un client.

Alors, voici une liste de Kits Velleman qui pourraient bien le faire...


2,5 watts ; http://www.velleman.be/common/(...)=9077

7 watts ;
http://www.velleman.be/common/(...)=9181

30watts ;
http://www.velleman.be/common/(...)=9184

200watts !!! ;
http://www.velleman.be/common/(...)=9187

90watts à TUBES ;

http://www.velleman.be/common/(...)39165


Les Kits d'alimentations pour chaques amplis sont disponibles egalements.

Certains diront que les Kits coutent plus cher que les pièces detachées, ok, mais quand on regarde la qualité des produits, le temps gagné a ne pas faire le ci ,recolter les pièces et surtout... en general ca marche du premier coup !!! Y'a pas trop a hesiter.

Cool faut que j'essaye ça

personne a une liste des prix pour ca ?

Je préfererais me faire un ampli a lampe 90W RMS a lampe qu'utiliser un mosfet de tuning voiture...

Quelques petites questions à TonioDOD :

Pourquoi ne pas utiliser un potar (genre 10 kohms log) pour le volume en les montant directement sur les entrées (un potar double s'il y a deux voies ...)

Est-ce que le TDA 1521 ne provoque pas de pop à la mise sous tension (même s'il est normalement protégé ...)?

Est-ce que tu as fusiblé ton alim (genre fusible de 2A)?

Merci pour tes réponses ...

Parce que si il y a deja un volume sur le preamp ca fait double emploi.
En plus, 10k me semble bien peu comme valeur.



Le 1521 peut "plopper" si l'alim est mal concue, et puis quand bien meme... si ca fait plop ca n'est pas trés grave, j'ai toujours eu des amplis qui faisaient plop....



Il est imperatif de TOUJOURS proteger le coté primaire de l'alimentation avec un fusible de valeur adaptée.

Ah, ok, dans le cas d'un préamp ... mais on peut utiliser ce montage avec un simple source de type "ligne" (sortie d'un MD, lecteur CD portable, voire POD ...). Et tu préconise combien pour le potar dans ce cas?


Alors là, j'ai lu dans la datasheet d'un TDA que le composant, lorsqu'il "voyait" la tension d'alim Vp possédait un delay de qqes ms avant d'activer ses sorties Vout ... donc la question est : est-ce que, à l'utilisation, ce système tient toutes ses promesses?


Alors d'après mon p'tit calcul vite fait : 2A au primaire ça devrait suffire, non?

Je vais mettre à jour avec vos remarques, merci!

Quelqu'un a testé leur modèle bloc mono 90 w tube ?

Moi aussi, j'aimerai bien avoir des commentaires sur le kit 90W RMS à lampes de Velleman.
Est-ce-qu'il sonne vraiment; qu'avez-vous utilisé comme préampli et comme HP ?
Sinon, la réalisation décrite de cet ampli 2 voies est vraiment cool surtout pour le prix final.
On pourra gagner sur le prix en utilisant un seul transfo comme indiqué.
Il y en a 2 sur le schéma car c'est de la récupération apparemment.
