Ajouter un switch tap tempo à un pédalier MIDI

Niveau de difficulté: FACILE

Petite bidouille très simple qui consiste à rajouter un footswitch momentané sur un pédalier MIDI pour contrôller le tap tempo d'un BOSS SX700 sans perdre de plaçe sur le pedalboard.

A NOTER QUE CETTE MANIP EST VALABLE POUR UN SWITCH DE CHANGEMENT DE CANAL SUR UN AMPLI EN REMPLACANT LE MOMENTANE PAR UN PERMANENT.



Les fournitures:

- Pédalier MIDI
- Switch momentané au pied
- Jack femelle mono
- bout de fil 2 brins (ou 2 bouts de fil :lol

Au niveau outillage: perçeuse et fer à souder




La construction:

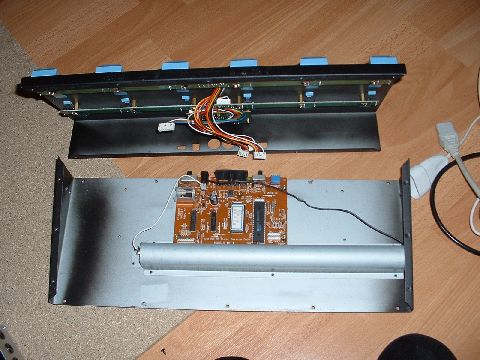

On commence par ouvrir le pédalier pour repérer ou on va placer le switch et le jack. Pensez à noter si vous débranchez quoi que ce soit (p'tit coup de crayon sur le circuit imprimé pour mémo)

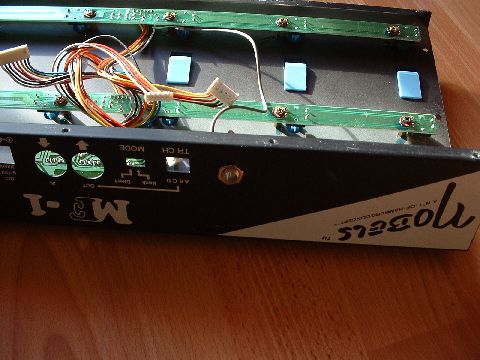

Percez le trou pour le jack femelle (10mm) et fixez le au chassis:

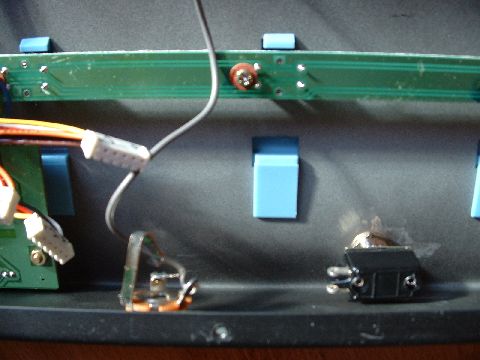

Même chose pour le switch (12mm):

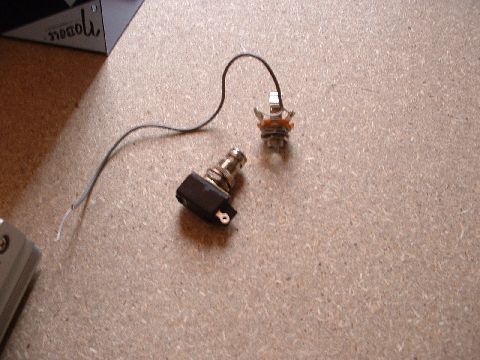

Il suffit alors maintenant de souder la masse du jack à un des points du switch et le point chaud à l'autre. Rien de plus simple ;-)

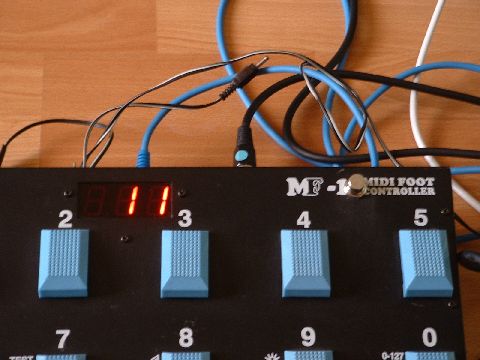

Vous refermez le pédalier et le tour est joué!



Pensez à bien choisir l'emplaçement du switch (a droite pour les droitiers en général c'est mieux) et pas trop près des pédales MIDI pour pas tout activer en même temps :mdr:

@+

pas mal mais on ne voit plus le logo du fabriquant ...
et plus de garantie non plus ?

c'est vrai mais plus à gauche c'était gênant (pédales et afficheur)

c'était une 2ème main au moins donc plus de garantie depuis longtemps

En tout cas bien joué pour le tuto, super bricolo !

Question:
où as-tu trouver les switch momentanés?
Merci.

mon revendeur électronique local ;-)

ah ok... donc le tap-tempo du SX700 n'est pas midi ?

la tap tempo du SX700 est configurable!

Tu choisis la pédale de controle ou un message midi de ton choix

Je ressors ce thread car je pense me faire un tap tempo pour mon DD20.

Je voulais juste savoir : quelle type de switch momentané dois-je acheter? 1PDT ou 2PDT?

Merci

Généralement 1PDT suffit ;-)

Merci,
je ne savais pas la différence exacte entre les deux.
