Branchement micro avec 1 volume 1 tonalité interrupteur on/o

Bonjour a toussent j'ai un problème avec ma Leduc UBIC II de 1986 je la remet en état et les branchements sont
déssoudé j'ai récupéré un schéma de câblage Ubic ll mais il n'y a pas d'interrupteur 6 broches on/on comme ma guitare quelqu'un pourrait m'aider SVP[img]

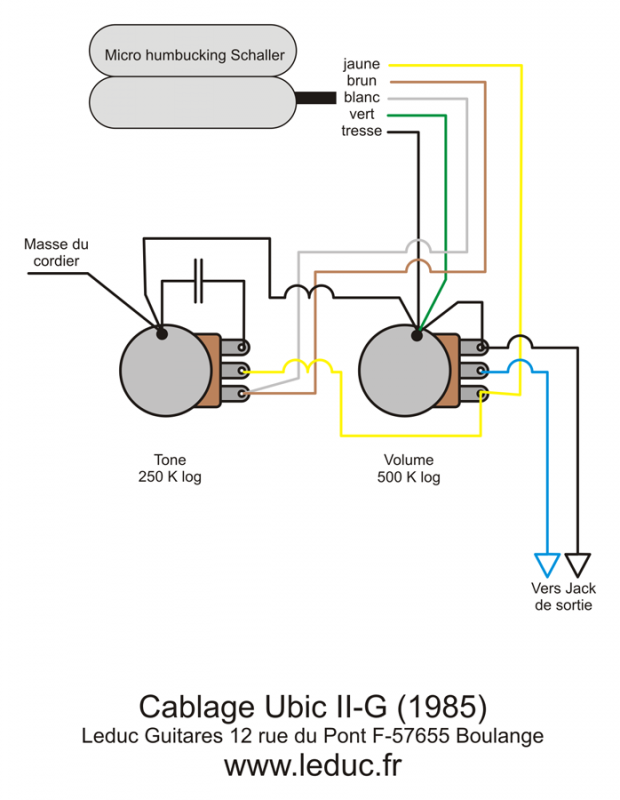

Le schéma sans Switch [/img]

Salut !

Faudrait commencer par voir à quoi sert ton switch.

Bonjour je me rappelle que sa changeais de son sa fait longtemps que je ne l'ai plus utilisée
Je pense qu'avec le Switch on/on on avait le choix position chevalet ou les deux
Elle est équipé d'un hambucker schaller

C'est un 4 files on peut le splitté c'est ce branchement que je cherche

OK alors c'est simple.

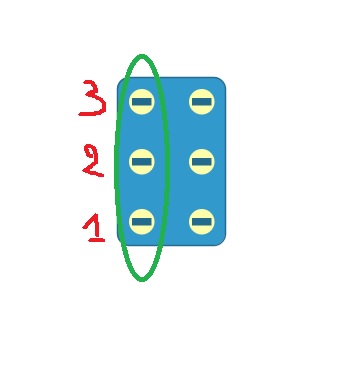

Sur ton micro switch tu n'utilises qu'un côté des bornes.



Y'a juste à l'insérer dans le schéma et modifier comme suit :

Borne 1 : tu la mets à la masse
Borne 2 : tu y soudes les deux fils brun et blanc de ton micro
Borne 3 : tu y fais transiter le fil jaune de ton micro

Voilà, j'espère que t'as saisi , sinon n'hésites pas à demander des précisions.

Merci fenson66 je vais câblé comme tu m'a dit je te dirais le résultat
