Question à un specialiste vox ac30 1975

merci.
La resistance sur l'ac30 est de 50R (en parralelle d'un condo de 250uf.
tu me conseillerais quoi comme valeur, 68R ?

Pour les condos chimiques, j'ai commandé un set de jj pour les changer tous car ils ont 39 ans tout de même et j'ai pas envie qu'une fuite me flingue toute la section amp et le transfo de sortie.

Bonjour,

Je possède un Dallas Industries Vox AC-30/6 Top Boost 1974-1979 qui à de serieux problèmes de craquement est autres bruits pas du tous rassurant.
Malgré mes faibles connaissances en éléctronique, je desire le "reconditionner".
Rien de bien méchant, changer certains condensateurs (avec bien sur toutes les précautions qui s'imposes) potars, lampes ....
Cependant les nombreux et anciens forums dédier au Vox AC-30/6 ainsi que les sites de ventes de composant référencé par ces derniers, ne me permette pas de trouver les dits composants que je souhaite changer ainsi qu'une succinte explication consernant leurs fonctions propres.
Je ne compte plus nombreuses les heures de recherche,.
Ainsi, avec les quelques infos que j'ai pu glaner, j'ai pu repérer sur le mien, les fameux condensateur chimique , dans l'étage de pré-amplification et l'étage de puissance qu'il vaut mieux changer surtout si l'ampli n'a pas fonctionné depuis un certain temps. (du à la dégradation du produit dans les condos, parait t'il ).
Mais je ne les trouves pas en vente
M'y suis je bien pris? J'ai rechercher, chez Plessey, qui est la marque principale des condos montés dans mon vox, chez F&T, mallory exct.. j'ai tapé les références des condos dans google ou dans des sites spécialisé, les quelques résultats positif :la valeur du composant était bonne mais pas les dimensions.
Pour les personnes qui pourraient m'aider voici les valeurs est les specifications des 4 condensateurs que je recherche déséspérément dans un premier temps.
Je joint des photos via ce lien.https://www.facebook.com/profile.php?id=100008683712338si
Merci d'avance.

2 condensateur gris (un sur l'étage de pré-amplification et l'autre sur l'étage de puissance) de marque Plessey electrolytic TCC "red outer 32 microfarade 500V DC Diamètre= 25mm /Longueur=38mm. Sont t'il d'une valeur 2 fois 32uF ou d'une fois 32uF?

2 condesateur vert (un sur l'étage de pré-amplification et l'autre sur l'étage de puissance) Plessey minican 33microfarade 450V DC WKG
Dimension: Diamêtre= 25mm / Longueur=40mm

tu ne trouvera jamais les mêmes condensateurs car la technologie ayant fortement évolué depuis, un 32µF 500V d'aujourd'hui sera plus petit que celui d'il y a 30 ans... mais ça n'a aucune importance. ce qui compte c'est la capacité et la tension. donc regarde chez F&T si tu trouves les bonnes valeurs sans te soucier des dimensions. de toute façon comme c'est plus petit ça rentrera ! il y en a un qui est dans un clip, faudra resserrer sans doute le clip...

et pour les photos, utilises un hebergeur, moi j'utilise imagesia. suffit de glisser ta photo dessus et de coller le lien "BBcode pour forum" dans le post... impossible de voir facebouc

Bonjour Oldamp,

Merci pour le tuyau concernant l'hébergement de photos.
Les voici donc:
1°Tout d'abord par souci de clarté une vue des étages de pré-amp et puissance.
[/img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-2cb1.jpg[/img:e6aa7d6819]


2°Les fameux condos dont je cherche à savoir si leurs valeurs est de 2*32µF ou de 1*32µF
[img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-ea7d.jpg[/img:e6aa7d6819]
Et
[/img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-32b8.jpg[/img:e6aa7d6819]

3°s'agit il des Condensateurs de cathode pour les tubes de preamp?
[img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-88a1.jpg[/img:e6aa7d6819]
De même s'agit il des Condensateurs de cathode pour les tubes de puissance?
[/img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-dd6d.jpg[/img:e6aa7d6819]

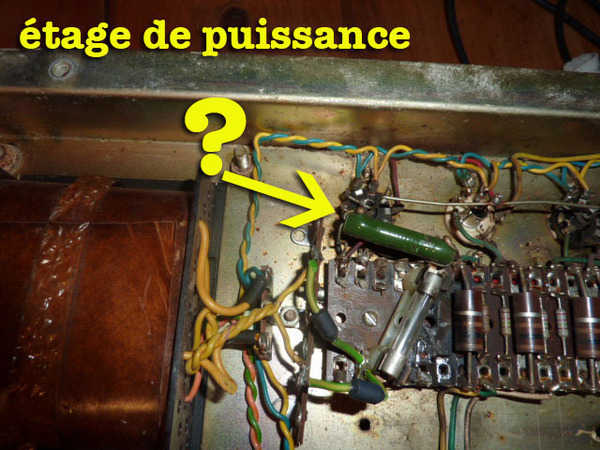

4°Enfin, quelqu'un reconnaitrait-il le composant (resistance?), sa fonction et par quoi le le remplacer à l'aide de ces vues?
Etage puissance
[img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-2dda.jpg[/img:e6aa7d6819]
[/img][img:e6aa7d6819]https://www.guitariste.com/share/users/forums/2014/12/369038-461875-e6aa7d6819-a445.jpg[/img:e6aa7d6819]
J'ai conscience que mon VOX a été "bricolé" et qu' il va être très difficile de le réparer.
Cependant, je remercie par avance toute personne pouvant m'aiguiller.
Dans l'espoir que chacun passe de bonnes fêtes....
Je remercie par avance toute personne pouvant m'aider.[/url]

c'est une resistance de 22K de 7w je crois .....tu mets une 10w ca devrait aller!!!!
tu peux commander des pieces pour ton ampli la : http://www.banzaimusic.com/
c'est un tres bon site et tu trouveras tout ce qu'il te faut!!!
j'ai un vox ac30 de 64 et crois moi ,c'est necessaire de changer les condos electrolytiques..

Joyeux Noël à tous !

bon, on voit tes photos en cliquant sur le lien... c'est pas encore la bonne manip !



le condo red/yellow est double, oui. ces modèles s’appellent "can" chez les vendeurs de pièces. tu as le F&T qui va bien :
http://www.tube-town.net/ttsto(...).html
il ait 35 mm de diametre et 50 mm de haut. si le tien est plus large, il te faudra acheter la fixation en plus...
http://www.tube-town.net/ttsto(...).html

la grosse résistance grise est le 50R de cathodes des EL84. par sédurité pour tes tubes tu peux la remplacer par une 68R 10 W (sans doute un peu difficile à trouver !), ça polariserait un popil moins chaud....[/img]

Bonjour et meilleurs veux

Merci zut_flute_crote pour ton avis, cependant [b:e5dd80b73e]"c'est une resistance de 22K de 7w je crois" [/b:e5dd80b73e]est ce bien de cette vue que tu me parlais?

autre vue....

Ah oui, pardon ! moi je parlais de celle-là, la grise !



la verte sur l'autre photo est bien une 22K 10 W...

sur cette autre photo, quasi le même montage mais sans le fusible...

OK merci oldamp bien recu merci


J'ai ces vues est ce des condos de cathode?


Et celci des condos axiaux?

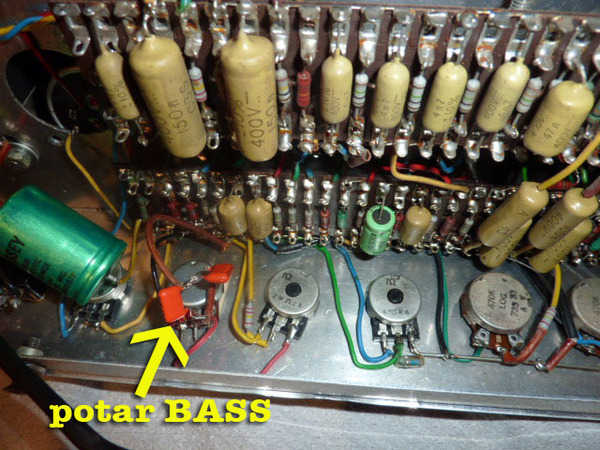

J'ai aussi ces composants sur le potar pas d'origine tone dont je ne connais pas la fonction.
Je desire changer.le potar, mais je ne trouve pas sa valeur, inscription nul..
[url=http://imagesia.com/ok-condo-orange_t4fl][/url]
Merci

en general, les condos chimique (avec donc + et -) de faible tension (35-63V) sont sur les cathodes. tu peux éventuellement les changer. les "axiaux" jaunes, n'y touche pas ! ce sont des "moutardes" excellents et qui ne bougent pas ! très rare d'en trouver des morts.... pour le potar, tu dessoudes et tu lemesures. mais normalement c'est gravé dessus... genre 1MA ou 250KB etc...

Encore merci pour ton éclairage oldamp,


Il est effectivement marqué 1MA sur le potar BASS, je vois toujours pas pourquoi il y a ces ressistance monté avec. Sont-il logarithmique comme ceux des volumes?

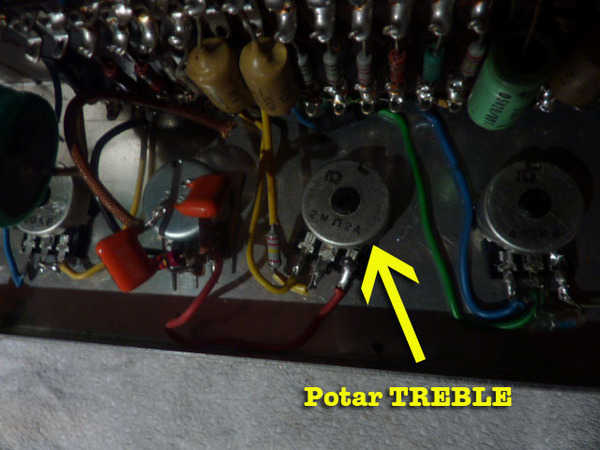

potar TREBLE= 2M (le signe ohm) puis 2A (je ne comprend pas sa valeur)

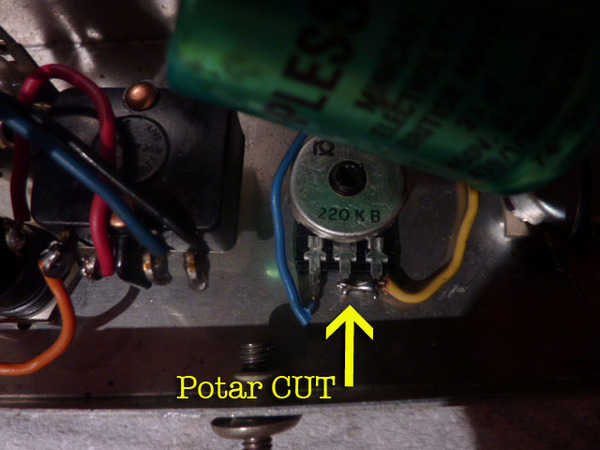

potar CUT =220 kb

Est ce vrai que l'on peux nettoyer les potars (je voudrais conserver ceux des volumes qui semblent d'origine) avec de la W40? ainsi que les démonter afin de nettoyer leurs pistes?

SURTOUT PAS DE W40 !

pour les potars, je dirais 2,2 M audio et 220k lin et pour les nettoyer il y a des bombes spéciales "nettoyant electronique" mais en général ça ne dure pas très longtemps. j'ai été mis devant le même dilemme avec le mien de 59... au pire tu les ouvres et tu nettoies les pistes et les lamelles de contact avec une feuille de papier un peu épaisse imbibée d’alcool à 90° pour enlever le dépot noir qui se formepetit à petit. ensuite remettre une toute petite quantité de graisse pour petite mécanique (pas obligatoire). en fait tes potars resemble à de bêtee Radiohms... ça se trouve encore.

et sur le potar de basse, les trucs oranges se sont des condos, pas des résistances

OK!! OK!! J'oubli la W40 (j'avais lorgner sur un post image à l'appui qui montrer l'éfficacité de la W40 sur le cuivre).
Anyway, peux t'on changer les condensateurs de cathode de valeur d'origine 22uF 63V par ceux de valeur 22 à 25uF mais en 25V seulement? ex:le SPRAGUE ATOM 25µF 25V ?

oui !

OK merci!!
