Comment regler bias pour remplacer 6l6 par el34?

Bonjour, je cherche un peu partout mais je n'arrive pas trouver un tuto comment faire réglage du bias si je veux changer mes 6l6 et les remplacer pas el34 sur la tête triple xxx.Je besoin savoir la procedure exacte avec des valeurs a respecter.

Merci

musicalement Anteas

Desole de te decevoir, mais ce n'est sur ce forum que la procedure te sera donner, pour des raisons evidentes de securite et de responsabilite
On parle de 500VDC dans plusieurs centaines de uF la... La decharge sera suffisante pour te laisser sur le carreau en cas de mauvaise de manip

Sans compter que ton alimentation doit pouvoir supporter les 0,6a de plus nécessaire au chauffage des filaments, et ça pour chaque tube : sur une tête 100W, ça fait quand pratiquement deux ampères et demis, peavey est pas particulièrement connu pour autant sur-dimensionner ses composants

EDIT : cf message Little-Paco

Vous devriez lire la notice:
http://www.peavey.com/assets/l(...)1.pdf

j'ai cherché un peu j'ai trouvé ça:
http://www.eurotubes.com/euro-k.htm

Pour ceux qui comprennent pas l'anglais:
Leur système extérieur, est tout pourri puisqu'il permet pas d'avoir accés à un vrai valeur interessante, juste à la tension de bias qui serait utile dans un monde parfait ou tous les tube seraient identiques et ou y aurait finalement pas besoin de régler le bias.

Effectivement, merci de nous remettre sur le droit-chemin
Et comme tu dis, mesurer la tension de grille n'a aucun sens... On dirait du Mesa

Bonsoir Messieux
1.5A par EL34x4=6A fire! au transfo d'alim

De toutes manière ca ne sert à rien d'échanger les tubes
car primo Z doit être adapté,une fois adapté , perte en dynamique alors...


Non! dis nous le schéma et là!,un OT pour 6L6gc vient remplacer
Mais doit être remplacé par un tec
Et le MP,si le son ne te convient pas ,change d'ampli

Non non, chez Mesa c'est le pays des Bisounours ou n'importe quel tube te fera sonner ton ampli comme un orgue de cathédrale, à condition qu'il soit estampillé MesaBoggie bien entendu.

Ah voui merde

Jeff10... lis les liens de Little Paco

Attend!là pareil! pour moi
https://www.guitariste.com/for(...).html

Donc aurait le transfo d'alim adapté?
Pourquoi le vend t'il?=le ventil ateur à mon avis,résistances de cathodes en dessous du PCB = erreur horreur

Bah déjà je sais pas pourquoi tu sors un post d'un autre mec, ensuite, des "résistance de cathode" sur un double push-pull, ça m'étonnerai qu'il y'en ai

Pour le transfo d'alim, je sais pas, tu crois qu'on peut faire confiance au constructeur s'il dit que l'ampli peut fonctionner en 6L6GC et EL34 ?

Sinon tu fumes quoi avant de poster ? C'est de la bonne nan ?

Ça ressemble plus à des restes d'acide d'il y a 20 ans quand même....

le vend t il à tort?

Ta raison ,j'fume de trop
Oui!Little Paco

Bon je les démonté avant qu'il le vende Oliver
Ben ouais désolé ,mais mauvaise concept,car chauffe le PCB

Là par contre The Setlaz une résistance de cathode peut être sur un double PP

Tu peux mette 10R 5w ou 1 R 2w entre cathodes et masse

J'ai pensé mette sur le miens ,en fait j'ai plutôt récupéré des culots de lampe
pour faire ce système

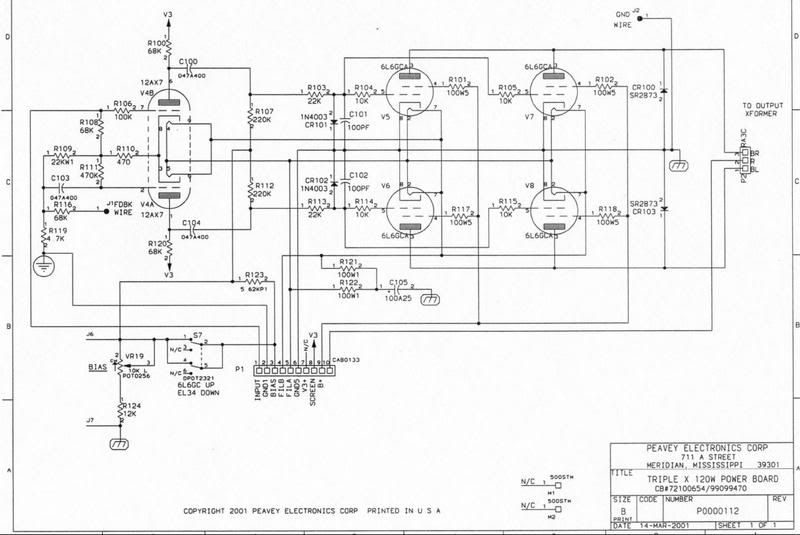

Sauf que si tu prends un minimum le temps de lire le manuel (qui t'explique que les "bias-point" te font relever la tension de grille et non une tension qui pourrait être l'image du courant traversant le tube à travers une résistance) et de regarder le schéma sur Google en 30s :
http://i5.photobucket.com/albu(...)r.jpg

Bah il n'y en a pas... Et 10R / 5W , même si tu fais passer 200mA dans chaque résistance, tu t'en tire avec 0.4W... Si tu met 1R / 2W avec 200mA, tu t'en tire avec 0.04W... Pas de quoi fouetter un chat Tu peux la mettre sur PCB, entre 2 condensateur de filtrage, ça leur fera ni chaud ni froid
