Rappel du dernier message de la page précédente :
lolo26790 a écrit :
De Cillia Amplification a écrit :
lolo26790 a écrit :
De Cillia Amplification a écrit :
lolo26790 a écrit :
De Cillia Amplification a écrit :
Concernant la BOSS MT2, as tu pu tester sans cette pédale ? Ca permettrait de la mettre hors de cause si le problême est toujours la sans la pédale.

Concernant le problême, si tu as un multimêtre, vérifier que la masse de tes jacks input est bien connectée au chassis (ou à la masse des autres jacks) et par extension, à la terre.


J'ai encore une fois tout démonté et j'ai refait les soudures des 2 jacks d'entrée , au cas où les soudures soient sèches (4 soudures sur chaque jack).

Une fois tout remonté, l'ampli ne marchait pas du tout. Aucun son ne sortait, alors qu'il était bien allumé. Puis au bout de peut etre 4-5 mn, le son a commencé à sortir doucement a force que je touche à tous les boutons puis c'est rapidement sorti normalement. J'ai trouvé ça bizarre. Par contre plus aucun craquement à la jack comme avant, plus aucun bruit parasite.
J'ai cependant constaté qu'il fallait que je monte le volume bien plus qu'avant pour avoir le même rendu sonore (avant sur 2, maintenant sur 5 voir 6 pour avoir le même volume). Je me suis dis, bon bah il devait y avoir un problème de masse et du coup le volume n'était pas bon avant.
Bref.
J'ai éteint l'ampli et Je suis parti pendant 1h30 et je suis revenu. En le rallumant, a nouveau aucun son qui ne sortait, ou alors très faible. J'ai attendu en continuant à gratter la guitare et petit à petit, j'entendais le son monter de plus en plus, ça a pris en tout quasiment 3mn pour avoir le volume normal. Comme si il était en train de se charger.
Ca m''a immédiatement fait penser à un condensateur qui se charge au fur et à mesure.

Bizarre car je n'ai touché qu'aux prises jack, et a rien d'autre. Avant ça ne le faisait pas cette montée lente en volume. C'était tout de suite bon.
Après environ 10mn d'allumage, j'ai dû rebaisser le volume sur 2 comme il était avant l'opération ... le son continuait à augmenter petit à petit.

Penses tu qu'un condo ait pu lacher ou bien sinon, est ce normal que ça fasse ça vu que l'ampli est resté débranché avec tout de démonté pendant plusieurs heures ? Est ce qu'il lui faut un temps de recharge assez long pour que les condos restent au taquet maintenant, même ampli éteint ?


Finalement, as tu pu mesurer au multi que la masse de tes jacks input était bien connectée au chassis (avant après avoir soudé ?).

Il semblerait que tu ai désormais affaire à une autre panne (si j´ai bien compris, ton problême initial a disparu). Il est possible qu´en démontant, une soudure sèche ai craqué ou quelque chose de ce genre.

J´entends l´idée de la capa, après je ne pense pas que le démontage puisse en être responsable. Perso, je vérifierai toutes les soudure, quitte à refaire celles qui sont suspect, en regardant aussi bien du coté des connecteurs sur la carte (démonter tous les potards et sortir la carte, je crois que sur ton ampli toutes les soudures sont sous la carte ?).

Puis, nettoyer tout les potards au deox. Si après cela tu as toujours des soucis, je pense qu´il faudra que tu te tournes vers un technicien prêt de chez toi, et il y en a sûrement un sur ce forum !

Je t´aurai bien dépanné mais je suis en Autriche....


J'ai vérifié oui que j'avais bien la continuité entre les plots de la jack et la masse sur la carte mère. Oui tu as raison, toutes les soudures sont sous la carte. Obligé de la démonter entièrement et de tout déconnecter pour cela, baffle, transtube. C'est assez long surtout de défaire tous les potards un par un.
Bon ben là je viens de l'éteindre pendant à nouveau environ 15mn et rebelote, au rallumage, le son était faible. Donc y a quelque chose qui se vide dès qu'il n'est plus sous tension. Et dès que tu attends plusieurs minutes une fois allumé, ca revient doucement à la normale.
Je suis bon pour tout redémonter et éplucher la carte minutieusement pour voir éventuellement les soudures, bien que je les ai déjà regardées mais bon ... peut etre pas assez en détail.
Le truc chiant si jamais c'est un condo, c'est que on ne peut pas vérifier son bon fonctionnement tant qu'il est encore soudé sur le circuit, c'est bien ça tu confirmes ? Si oui je vais pas m'amuser à dessouder tous les condos un par un par pour les tester quand même ....
MErci en tout cas pour tes réponses !


Avec plaisir.

Alors, en effet, il n´y a pas de solution magique pour débusquer un condo fatigué (sauf si c´est sur une alim et que l´ampli a un gros hum). Un condo quasi HS peut tout de même être mesuré ok au capacimètre, c´est lorsqu´il est mis sous tension que ca peut se gâter.

Personellement, lorsque la panne apparait, je check toutes les tensions par rapport au schéma (c´est peut être là qu´un technicien serait utile, si tu ne sais pas faire).

Aussi, sur du materiel qui commence à dater, et dans le cas d´une panne intermitente comme la tienne: je refait presque toutes les soudure de la carte.

Tu peux essayer ca d´abord et tu nous tiens au courant !


Ok je te remercie. J'ai déja tout redémonté. Tiens voila à quoi ça ressemble, juste pour montrer. Je vais tout checker et éventuellement refaire quelques soudures. Juste une question encore stp : quand on mesure un condo sur le circuit, je sais que c'est pas bon mais est ce que la valeur du condo est quand meme approchante ou bien elle peut être complètement autre ? Car j'en ai mesuré plusieurs, la valeur est presque la bonne (celle marquée sur le condo) sauf un qui est pas du tout bon (10 fois plus).

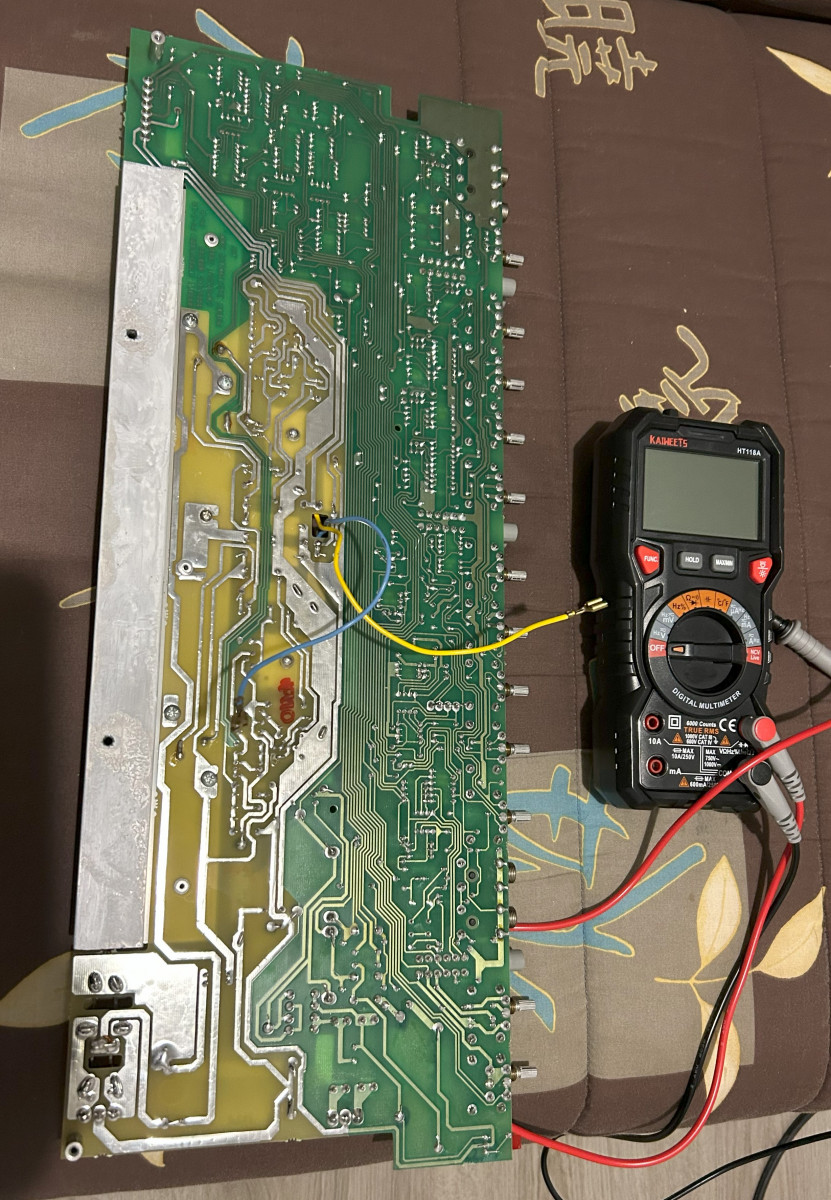

Recto

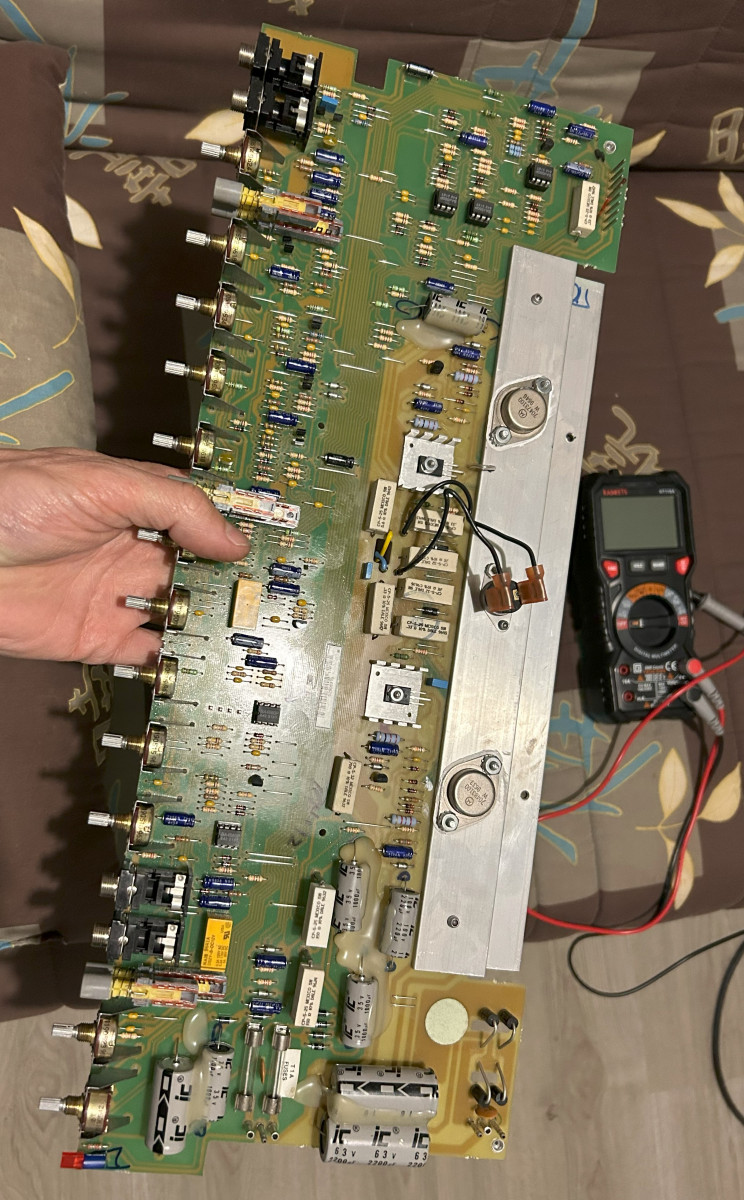

verso


Mesurer la valeur d’un Condo ou résistance se fait nécessairement avec au moins une des pins déconnectées, sinon tu mesure le composant + le circuit.

Ce que je voulais dire aussi, c’est que ça ne te servira pas à grand chose de mesurer les condos. Le mieux serait de prendre le schéma et de checker toutes les tensions en fonctionnement et surtout, lorsque la panne est présente.

Si ce n’est pas envisageable check d’abord les soudures.

Bonne soirée
Boutique Tube Guitar Amplifiers | Merging Classic Tones with Modern Technologies | Hand-Built in Austria
De Cillia Amplification : https://decilliaamplification.com
corto30
Y'a un paquet de versions differentes du bandit 112, tu sais de quelle année il est ?
Nutrisco et Extinguo
lolo26790
corto30 a écrit :
Y'a un paquet de versions differentes du bandit 112, tu sais de quelle année il est ?


J'ai voulu le savoir quand je l'ai acheté y a 4 ans du coup j'ai écris à Peavey aux USA en envoyant une photo de celui-ci et du n° de série.
Il m'a été répondu (hé oui ! y a encore des gens sympas qui répondent aux mails) que le mien a été fabriqué en Angleterre à l'usine de Corby à la fin des années 90. Le gars de chez Peavey m'a dit qu'il ne pouvait m'en dire plus car ils ont perdu les bases de données de plusieurs années il y a qq temps suite à un bug informatique. Du coup je n'ai pas l'année précise mais juste une période d'environ 5 ans.
EPIPHONE SG 400 Limited Edition (EMG 85-81)
Hagström Pat Smear signature
Jackson RR3 Japan Crimson swirl
Amplis : PEAVEY Bandit 112 SS Sheffield et Roland Micro Cube
Pedale BOSS Metal Zone 2
Focusrite Solo + Yamaha HS7
lolo26790
De Cillia Amplification a écrit :
lolo26790 a écrit :
De Cillia Amplification a écrit :
lolo26790 a écrit :
De Cillia Amplification a écrit :
lolo26790 a écrit :
De Cillia Amplification a écrit :
Concernant la BOSS MT2, as tu pu tester sans cette pédale ? Ca permettrait de la mettre hors de cause si le problême est toujours la sans la pédale.

Concernant le problême, si tu as un multimêtre, vérifier que la masse de tes jacks input est bien connectée au chassis (ou à la masse des autres jacks) et par extension, à la terre.


J'ai encore une fois tout démonté et j'ai refait les soudures des 2 jacks d'entrée , au cas où les soudures soient sèches (4 soudures sur chaque jack).

Une fois tout remonté, l'ampli ne marchait pas du tout. Aucun son ne sortait, alors qu'il était bien allumé. Puis au bout de peut etre 4-5 mn, le son a commencé à sortir doucement a force que je touche à tous les boutons puis c'est rapidement sorti normalement. J'ai trouvé ça bizarre. Par contre plus aucun craquement à la jack comme avant, plus aucun bruit parasite.
J'ai cependant constaté qu'il fallait que je monte le volume bien plus qu'avant pour avoir le même rendu sonore (avant sur 2, maintenant sur 5 voir 6 pour avoir le même volume). Je me suis dis, bon bah il devait y avoir un problème de masse et du coup le volume n'était pas bon avant.
Bref.
J'ai éteint l'ampli et Je suis parti pendant 1h30 et je suis revenu. En le rallumant, a nouveau aucun son qui ne sortait, ou alors très faible. J'ai attendu en continuant à gratter la guitare et petit à petit, j'entendais le son monter de plus en plus, ça a pris en tout quasiment 3mn pour avoir le volume normal. Comme si il était en train de se charger.
Ca m''a immédiatement fait penser à un condensateur qui se charge au fur et à mesure.

Bizarre car je n'ai touché qu'aux prises jack, et a rien d'autre. Avant ça ne le faisait pas cette montée lente en volume. C'était tout de suite bon.
Après environ 10mn d'allumage, j'ai dû rebaisser le volume sur 2 comme il était avant l'opération ... le son continuait à augmenter petit à petit.

Penses tu qu'un condo ait pu lacher ou bien sinon, est ce normal que ça fasse ça vu que l'ampli est resté débranché avec tout de démonté pendant plusieurs heures ? Est ce qu'il lui faut un temps de recharge assez long pour que les condos restent au taquet maintenant, même ampli éteint ?


Finalement, as tu pu mesurer au multi que la masse de tes jacks input était bien connectée au chassis (avant après avoir soudé ?).

Il semblerait que tu ai désormais affaire à une autre panne (si j´ai bien compris, ton problême initial a disparu). Il est possible qu´en démontant, une soudure sèche ai craqué ou quelque chose de ce genre.

J´entends l´idée de la capa, après je ne pense pas que le démontage puisse en être responsable. Perso, je vérifierai toutes les soudure, quitte à refaire celles qui sont suspect, en regardant aussi bien du coté des connecteurs sur la carte (démonter tous les potards et sortir la carte, je crois que sur ton ampli toutes les soudures sont sous la carte ?).

Puis, nettoyer tout les potards au deox. Si après cela tu as toujours des soucis, je pense qu´il faudra que tu te tournes vers un technicien prêt de chez toi, et il y en a sûrement un sur ce forum !

Je t´aurai bien dépanné mais je suis en Autriche....


J'ai vérifié oui que j'avais bien la continuité entre les plots de la jack et la masse sur la carte mère. Oui tu as raison, toutes les soudures sont sous la carte. Obligé de la démonter entièrement et de tout déconnecter pour cela, baffle, transtube. C'est assez long surtout de défaire tous les potards un par un.
Bon ben là je viens de l'éteindre pendant à nouveau environ 15mn et rebelote, au rallumage, le son était faible. Donc y a quelque chose qui se vide dès qu'il n'est plus sous tension. Et dès que tu attends plusieurs minutes une fois allumé, ca revient doucement à la normale.
Je suis bon pour tout redémonter et éplucher la carte minutieusement pour voir éventuellement les soudures, bien que je les ai déjà regardées mais bon ... peut etre pas assez en détail.
Le truc chiant si jamais c'est un condo, c'est que on ne peut pas vérifier son bon fonctionnement tant qu'il est encore soudé sur le circuit, c'est bien ça tu confirmes ? Si oui je vais pas m'amuser à dessouder tous les condos un par un par pour les tester quand même ....
MErci en tout cas pour tes réponses !


Avec plaisir.

Alors, en effet, il n´y a pas de solution magique pour débusquer un condo fatigué (sauf si c´est sur une alim et que l´ampli a un gros hum). Un condo quasi HS peut tout de même être mesuré ok au capacimètre, c´est lorsqu´il est mis sous tension que ca peut se gâter.

Personellement, lorsque la panne apparait, je check toutes les tensions par rapport au schéma (c´est peut être là qu´un technicien serait utile, si tu ne sais pas faire).

Aussi, sur du materiel qui commence à dater, et dans le cas d´une panne intermitente comme la tienne: je refait presque toutes les soudure de la carte.

Tu peux essayer ca d´abord et tu nous tiens au courant !


Ok je te remercie. J'ai déja tout redémonté. Tiens voila à quoi ça ressemble, juste pour montrer. Je vais tout checker et éventuellement refaire quelques soudures. Juste une question encore stp : quand on mesure un condo sur le circuit, je sais que c'est pas bon mais est ce que la valeur du condo est quand meme approchante ou bien elle peut être complètement autre ? Car j'en ai mesuré plusieurs, la valeur est presque la bonne (celle marquée sur le condo) sauf un qui est pas du tout bon (10 fois plus).

Recto



verso


Mesurer la valeur d’un Condo ou résistance se fait nécessairement avec au moins une des pins déconnectées, sinon tu mesure le composant + le circuit.

Ce que je voulais dire aussi, c’est que ça ne te servira pas à grand chose de mesurer les condos. Le mieux serait de prendre le schéma et de checker toutes les tensions en fonctionnement et surtout, lorsque la panne est présente.

Si ce n’est pas envisageable check d’abord les soudures.

Bonne soirée


Je te remercie.
EPIPHONE SG 400 Limited Edition (EMG 85-81)
Hagström Pat Smear signature
Jackson RR3 Japan Crimson swirl
Amplis : PEAVEY Bandit 112 SS Sheffield et Roland Micro Cube
Pedale BOSS Metal Zone 2
Focusrite Solo + Yamaha HS7
lolo26790
TheSoulsRemain a écrit :
lolo26790

emmène le donc chez un réparateur.....


J'aime bien faire le maximum, toujours et pour tout et n'importe quoi, pour réparer moi-même quand c'est en panne. Electronique, électricité, mécanique, plomberie, soudure acier, maçonnerie, joints, plastique etc .... Souvent, on va dire dans 3 cas sur 4, ça fonctionne et je répare moi-même.

Donc tant que je ne suis pas au bord du précipice et que je dois m'avouer vaincu, je cherche.
EPIPHONE SG 400 Limited Edition (EMG 85-81)
Hagström Pat Smear signature
Jackson RR3 Japan Crimson swirl
Amplis : PEAVEY Bandit 112 SS Sheffield et Roland Micro Cube
Pedale BOSS Metal Zone 2
Focusrite Solo + Yamaha HS7
corto30
lolo26790 a écrit :
corto30 a écrit :
Y'a un paquet de versions differentes du bandit 112, tu sais de quelle année il est ?


J'ai voulu le savoir quand je l'ai acheté y a 4 ans du coup j'ai écris à Peavey aux USA en envoyant une photo de celui-ci et du n° de série.
Il m'a été répondu (hé oui ! y a encore des gens sympas qui répondent aux mails) que le mien a été fabriqué en Angleterre à l'usine de Corby à la fin des années 90. Le gars de chez Peavey m'a dit qu'il ne pouvait m'en dire plus car ils ont perdu les bases de données de plusieurs années il y a qq temps suite à un bug informatique. Du coup je n'ai pas l'année précise mais juste une période d'environ 5 ans.


Je pense c'est celui-ci :





-Check ce schema avec qq composants et connecteurs, facile y'a l'implantation
- nettoie tous les potars à la bombe et surtout les switch à glissière
- verifie le serrage des potars
- regarde les connexions de la thermistance sur le radia, si elle deconne elle peut couper l'ampli de puissance
- et si tu peux faire des mesures ampli ouvert en securité verifie les tensions
Nutrisco et Extinguo
lolo26790
corto30 a écrit :
lolo26790 a écrit :
corto30 a écrit :
Y'a un paquet de versions differentes du bandit 112, tu sais de quelle année il est ?


J'ai voulu le savoir quand je l'ai acheté y a 4 ans du coup j'ai écris à Peavey aux USA en envoyant une photo de celui-ci et du n° de série.
Il m'a été répondu (hé oui ! y a encore des gens sympas qui répondent aux mails) que le mien a été fabriqué en Angleterre à l'usine de Corby à la fin des années 90. Le gars de chez Peavey m'a dit qu'il ne pouvait m'en dire plus car ils ont perdu les bases de données de plusieurs années il y a qq temps suite à un bug informatique. Du coup je n'ai pas l'année précise mais juste une période d'environ 5 ans.


Je pense c'est celui-ci :





-Check ce schema avec qq composants et connecteurs, facile y'a l'implantation
- nettoie tous les potars à la bombe et surtout les switch à glissière
- verifie le serrage des potars
- regarde les connexions de la thermistance sur le radia, si elle deconne elle peut couper l'ampli de puissance
- et si tu peux faire des mesures ampli ouvert en securité verifie les tensions


Merci bcp je vais essayer ! Super le plan electrique. C'est le bon !
EPIPHONE SG 400 Limited Edition (EMG 85-81)
Hagström Pat Smear signature
Jackson RR3 Japan Crimson swirl
Amplis : PEAVEY Bandit 112 SS Sheffield et Roland Micro Cube
Pedale BOSS Metal Zone 2
Focusrite Solo + Yamaha HS7
lolo26790
Merci à Corto et à De Cillia !

Finalement après avoir réouvert une fois de plus l'ampli, j'ai vaporisé du nettoyant contact sur toute la surface du circuit imprimé, recto verso et j'ai tout badigeonné avec un gros pinceau (propre bien sûr), histoire d'en mettre bien partout. 5mn plus tard j'ai passé un coup de soufflette pour enlever le surplus, et j'ai tout remonté.
Bingo, mon problème de montée en puissance lente a disparu. Tout est redevenu normal et par la même occasion, je n'ai plus de crachotement sur les potards puisque je les ais bien vaporisés à l'intérieur aussi.
Du coup problème règlé. Je ne sais pas pour combien de temps, car ca reviendra peut être un jour ... mais au moins je peux continuer à l'utiliser quelques temps mon vieux Peavey.
Merci pour vos conseils
EPIPHONE SG 400 Limited Edition (EMG 85-81)
Hagström Pat Smear signature
Jackson RR3 Japan Crimson swirl
Amplis : PEAVEY Bandit 112 SS Sheffield et Roland Micro Cube
Pedale BOSS Metal Zone 2
Focusrite Solo + Yamaha HS7
lolo26790 a écrit :
Merci à Corto et à De Cillia !

Finalement après avoir réouvert une fois de plus l'ampli, j'ai vaporisé du nettoyant contact sur toute la surface du circuit imprimé, recto verso et j'ai tout badigeonné avec un gros pinceau (propre bien sûr), histoire d'en mettre bien partout. 5mn plus tard j'ai passé un coup de soufflette pour enlever le surplus, et j'ai tout remonté.
Bingo, mon problème de montée en puissance lente a disparu. Tout est redevenu normal et par la même occasion, je n'ai plus de crachotement sur les potards puisque je les ais bien vaporisés à l'intérieur aussi.
Du coup problème règlé. Je ne sais pas pour combien de temps, car ca reviendra peut être un jour ... mais au moins je peux continuer à l'utiliser quelques temps mon vieux Peavey.
Merci pour vos conseils


Super !

Bonne journée
Boutique Tube Guitar Amplifiers | Merging Classic Tones with Modern Technologies | Hand-Built in Austria
De Cillia Amplification : https://decilliaamplification.com
corto30
Impec, y'a plus qu'a rebrancher la metal zone !
