Bonsoir!

Simple question, Je m'apprête à installer un Seymour Duncan Hot Rails sur ma guitare.
J'ai bien envie de pouvoir profiter de ce dernier en tant que Humbucker, mais également en tant que Single Coil.
Or, pour ce faire il me faut un fameux potentiomètre Push/Pull!

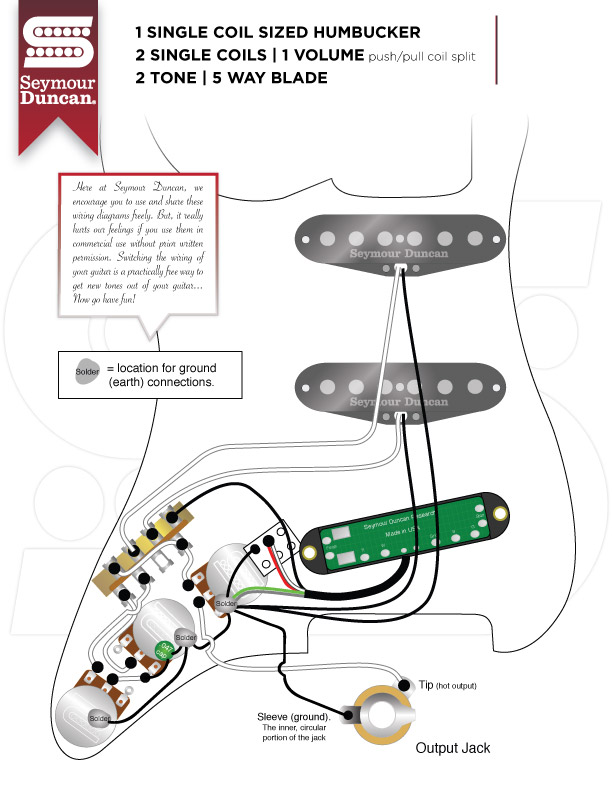

Ayant trouvé un schéma de montage sur le site de Seymour Duncan s'apparentant à ce que je vais avoir dans ma guitare niveau électronique, un détail m'a interpellé.
Seymour Duncan Hot Rails Push/Pull Config



Les fils blancs et rouges ne doivent pas être soudés à des picots distincts?
Car si je me fie à ce mode de fonctionnement-ci:

Cablage Poti Push/Pull



Cela me donnera un Push en position On, ou j'aurais mon Hot Rails en Humbucker, de façon classique.
Et un Pull / Off (Sublime jeu de mots n'est-ce pas? ) qui me donnera... Bah rien du tout...

Qu'en pensez vous? Ce schéma de montage est bel et bien ce que je recherche? Ou dois-je souder différemment afin d'avoir un Push-Humbucker et un un Pull-Single Coil?

Merci de votre aide!!
"Well, Like a Bad Penny You! Have Turned Up Again..."
- Rory Gallagher, 1978
Matt310
  • #2
  • Publié par
    Matt310
    le 12 Nov 2016, 08:36
Salut,

Le rouge et le blanc vont bien au même endroit. Prévois un peu de fil vintage pour câbler tout ca. Tu prends quoi comme potard push pull?
Corben
  • Corben
  • Special Ultra utilisateur
  • #3
  • Publié par
    Corben
    le 12 Nov 2016, 09:02
Si tu veux un push Humbucker et un pull simple bobinage tu soudes le rouge et blanc sur la position 2 et un fil relié à la masse d'un potard sur la position 1.
De cette manière quand tu tireras le potard une partie du double sera mise a la masse et l'autre partie fonctionnera seule.
-Dapper
  • #4
  • Publié par
    -Dapper
    le 12 Nov 2016, 13:34
Donc le schéma est bon, merci.

J'ai pas acheté le potard, je pensais à celui-ci, d'autres idées?
https://www.thomann.de/fr/harl(...)0.htm
"Well, Like a Bad Penny You! Have Turned Up Again..."
- Rory Gallagher, 1978
Corben
  • Corben
  • Special Ultra utilisateur
  • #5
  • Publié par
    Corben
    le 12 Nov 2016, 13:39
ça marche, si ce n'est que ce n'est pas de la grande qualité
Matt310
  • #6
  • Publié par
    Matt310
    le 12 Nov 2016, 14:01
Bourns, CTS ou au moins Alpha.
Matt310
  • #7
  • Publié par
    Matt310
    le 12 Nov 2016, 14:03
C'est une US ou un import?
Matt310
  • #8
  • Publié par
    Matt310
    le 12 Nov 2016, 14:10
Faut savoir que les potards US sont un peu plus larges que les imports. Sur mon Epi Les Paul, j'ai mis 4 push pull CTS, j'ai dû élargir un peu les trous à l'alésoir à main. Sur une Gibson ça aurait et bon.
Je te conseille du CTS ou du Bourns. Ca sera plus précis et plus fiable.
-Dapper
  • #9
  • Publié par
    -Dapper
    le 12 Nov 2016, 14:11
C'est une imitation Strato, ce n'est pas une Fender ^^'

DOnc ok cela fera l'affaire, le schéma est donc le bon, merci de votre aider
"Well, Like a Bad Penny You! Have Turned Up Again..."
- Rory Gallagher, 1978
Matt310
Prend un alpha au moins... t'es pas à 3€ près...
