Middle Pickup qui ne fonctionne pas!

Bonjour a tous !!! Je vous demande de l'aide pour une de mes guitares, cette été, j'ai creusé une cavité pour un troisième micro (Single Coil), j'ai remplacé l'ancien selecteur par une Megaswitch 5 way. Depuis j'étais hyper content ! Je croyais que tout était parfait , cependant, je me suis rendu compte dernièrement, qu'en fait mon micro du milieu ne sert a rien, il ne fonctionne pas dans le son de la guitare, je n'ai que mon pickup du neck ou du bridge qui est séparé .. Alors j'ai vérifié mes soudures avec le schéma officiel du site, tout est bon ! J'ai ensuite vérifié si le micro était fonctionnel et oui, mon multi metre m'indique qu'il fonctionne, mais dans la guitare, aucun moyen de le faire fonctionner.. je tapote dessus et rien ne sort même à très haut volume, j'ai même essayé d'inverser les deux fils du micro ( hot et ground) pour voir , sa change rien !

Je ne sais plus quoi faire alors si quelqu'un avait un éclair de génie , veuillez m'en faire part hahah ! Merci !

euh ...
Si tu est sûr que ton micro fonctionne, il vas falloir que tu nous poste au moins le shcéma que tu as utilisé et une photo de ce que tu as fait pour que l'on puisse t'aider.

Alors voila l'image de mon selecteur

de gauche a droite équivaut aux chiffres 1 a 7 de ce schema

1
Hot lead of middle pickup
2
Hot lead of neck pickup
3
to volume input
4
Ground
5
serial link of neck pickup
6
serial link of bridge pickup
7
Hot lead to bridge pickup

Je savais pas s'était quoi serial link alors j'ai juste mis les deux autres fils qui me restaient de chaque pickup ensemble.

Jai un volume, un tone, un selecteur et 3 pickup c'est tout.

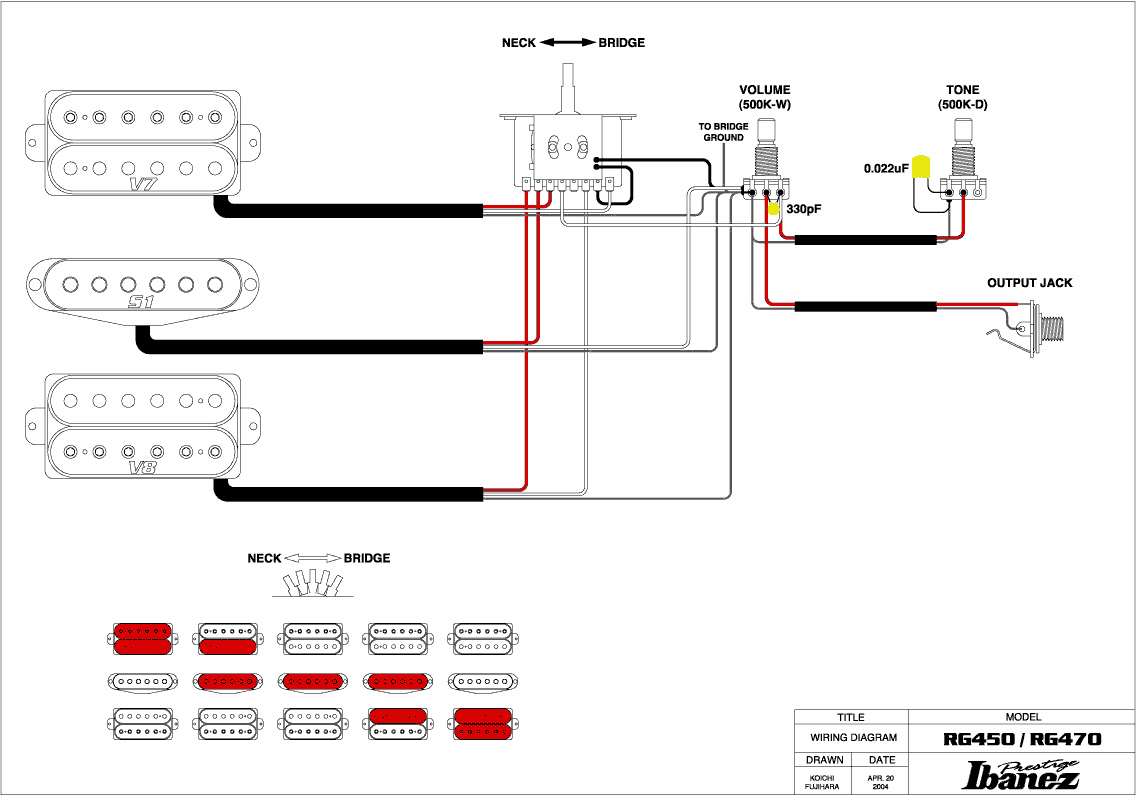

Si je me base sur le un schema de l'ibanez RG qui ressemble beaucoup a ce que tu me decris de ta configuration, le cablage de ton selecteur à l'air assez foireux ...




Et même si ce n'est pas le bon, il me semble etrange que le micro middle soit connecté à l'une des extrémité, il devrait être entre les deux autres. Après je préfère laisser la parole a un expert en schéma, c'est pas trop mon truc

Je serais porté a dire la meme chose mais faut pas oublier que c'est pas un sélecteur standard , ils ont leur propre configuration pour les soudures et je crois avoir bien reproduit leurs indications , je devrais peut etre aller voir un spécialiste ..

Les Megaswtich sont particuliers.

Première chose, tu as monté un Megaswitch model E, tu n'auras pas accès au câblage traditionnel de type Strat. (pas de micro middle seul, pour ça il faut le Model S) EDIT : vu le type de câblage tu es en HSH... ?
Ensuite, ton montage est horrible, ce serait bien de tout refaire proprement : un fil on le dénude sur une longueur minimale utile, ensuite on le torsade et on l'étame, et on met la gaine en contact du pcb (tu enfonce le fil dans le trou jusqu'à ce que la gaine touche le bord) pour éviter de laisser des parties à nues et susceptibles d'être cause de court circuit.

Salut, j'ai du mal m'expliquer, j'ai accès au pickup Neck seul. En fait, je suis supposé avoir accès au : Neck, bridge, neck-bridge(single coil), neck-middle, bridge-middle.
Cependant tout fonctionne sauf lorsqu'il s'agit du middle, il ne veut pas *embarquer* dans le son. Je peux refaire mes soudures, mais tout les contacts sont bons et je crois pas que mon problèmes sera résolu.. Mais merci des conseils je vais m'y mettre c'est sur !

Mais de toute facon, un micro middle ne sert à rien.

Pour le sélecteur, je dirais:
- 1, 2, 3: Entrées micros
- 4: sortie vers volume
- 5, 6, 7: sortie(s) vers tone(s)
C'est facile à contrôler avec un multimètre...

Non, son indication de câblage est bonne :

http://www.eyb-guitars.de/Eyb-(...)E.pdf

mais pourquoi ce sélecteur et pas un standard
