Micros SP Custom faits main in da France !!

arf pas glop...

bon ben EMG afterburner alors tant pis pour le made in France

C'est pas la même chose l'AB c'est un clean boost !

faute de grives...
si j'étais encore en région parisienne je serais surement passé par toi pour le commander e tle monter, mais là...

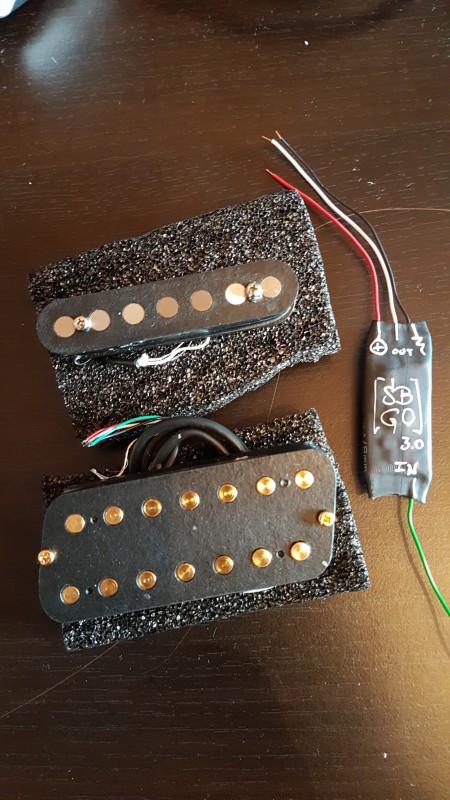

Ça y est, enfin ils sont là, j'ai plus qu'à rattaquer

En voilà une bonne nouvelle !

Tu nous diras ce que ça donne

Yep, d'ici env 2 mois ( défonces, vernis, séchage ................. , lustrage et enfin montage)

Et oui mais avec cette attente ça n'en sera que meilleur ! ça se présente bien en tout cas !

Merci, oui jusqu'ici ça passe, quelques galères mais vite récupérées et sans conséquences ( vis qui cassent sur le chevalet, ... ). Là ou je craignais le plus c'était la finission brûlée de la table mais c’est passé crème

Le kit Chaosland 7 et origin 7 est une tuerie sur ma nouvelle vola ares 7 cordes

Bonjour à tous, j'ai besoin d'un petit coup de main pour câbler mes deux chaosland.. voilà le schéma sur lequel je me suis basé, j'ai un megaswitch E et 2 sélecteurs (un volume et une tonalité).



Sur les micros qui sont splitables (info donnée par Jeremy de sp custom), j'ai un fil blanc (je suppose le point chaud), un fil noir (je pense au split moitier de bobine et la tresse.) Bien sur j'ai les correspondances de couleur SD / SP CUSTOM.. J'aurai trouvé facilement avec le câblage classique à 4 fils et une tresse mais la je comprend pas trop comment ca peut être splitable avec seulement 2 fils et une tresse.

S Duncan : noir / blanc / rouge / vert
SP Custom : rouge / vert / blanc / noir

J'ai fait donc les branchements du schéma, ca ne fonctionne pas biensur...
Après j'ai essayé cela :

Connexion du schaller Megaswitch E :

1 : rien
2: blanc du micro neck
3: potard volume patte de gauche (qui repart au jack) et potard tonalité patte du milieu
4: relié à la masse.
5: noir pour le split micro neck
6: noir pour le split micro bridge
7: blanc du micro bridge

Ca ne fonctionne pas non plus...

Au secours !
Merci pour votre aide

4 fils ou 3 c'est la même chose... les deux fils reliés ensemble (+ de la bobine A et - de la bobine B) que tu passe à la masse pour le split chez SD/Dimarzio/SP c'est la même chose que le noir (+ et - reliés ensemble dans le micro)

Si tu veux splitter t'as juste a envoyer le noir à la masse !! Pas compliqué !

Donc je dois raccorder sur le megaswitch les positions 4, 5 et 6 du coup ? En laissant les deux tresses des micros souder avec le noir chacun sur leur position 5 et 6 ?

Ça donnerait ca :

1 : rien
2: blanc du micro neck
3: potard volume patte de gauche (qui repart au jack) et potard tonalité patte du milieu
4: relié à la masse et au 5 et au 6
5: noir + tresse pour le split micro neck
6: noir + tresse pour le split micro bridge
7: blanc du micro bridge

En fait le Noir est le point chaud et le blanc le split;..
donc :

1: rien
2: noir du micro neck
3: potard volume patte de gauche (qui repart au jack) et potard tonalité patte du milieu
4: relié à la masse et au 5 et au 6
5: blanc + tresse pour le split micro neck
6: blanc + tresse pour le split micro bridge
7: noir du micro bridge

Mais toujours aucun son.. j'ai vérifié la continuité avec un multimètre, aucun problème... je comprend pas...

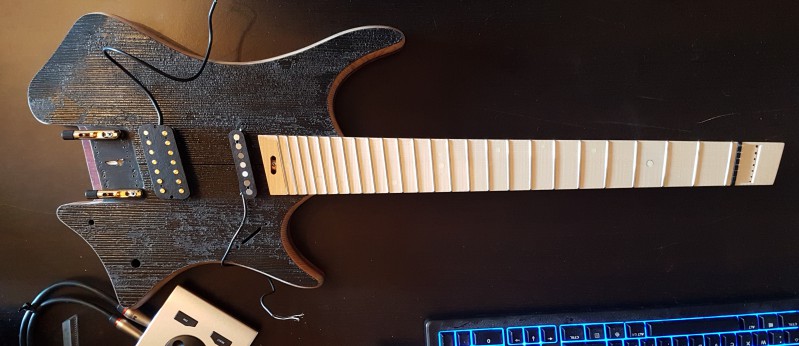

Les photos:

T'as bien du son en reliant ton micro directement au jack ?

Victoire !!!! Le truc tout bête... C'est un jack stéreo et j'avais soudé sur le mauvais point chaud..

Par contre j'ai demandé à Sp Custom pour l'histoire du point chaud, il m'a dit que le fils noir était le point chaud et le blanc le split.. J'ai essayé comme ça le son était quasi imperceptible sur les positions split et très léger sur les humbuckers... J'ai donc inversé et là: révélation, fantastique !!!! Peut être une inversion au montage, bref ca marche.

donc pour ceux que ca intéresse, voilà le bon câblage avec un megaswitch schaller E en HH7 :

1: rien
2: blanc du micro neck
3: potard volume patte de gauche (qui repart au jack) et potard tonalité patte du milieu
4: relié à la masse
5: noir pour le split micro neck
6: noir pour le split micro bridge
7: blanc du micro bridge

Les tresses de chaque micro sont relié à la masse potard.

Merci 10:15

Ca marche du coup, oui c'est ce que j'ai essayé pour m'apercevoir de mon erreur / cf post du dessus.. merci pour le tuyau
