Micros SP Custom faits main in da France !!

Normalement c'est toujours écrit sur le module !!! (enfin même sur les plus vieux V1 que j'ai eu c'etait comme ça !) Il sort d'où celui là ?

He bien non, j'ai seulement marque c3.0 b, et il vient d un forumeur "Dédé de Mâcon"

Le module est complètement déconnecté en passif donc tu as forcement le même son que d'habitude à moins de t'être planté sur ton switch

CF le schéma que j'ai mis... c'est true bypass !

Salut,

Petite explication sur le module. Il est en effet un peu spécial car par manque de place dans la cavité technique d'une guitare, il est fait pour être fixé directement sous un micro.
Il est entouré d'une bande de scotch et fait juste l'épaisseur du PCB. Il n'a donc pas la gaine thermo avec les inscriptions.

Le schéma que j'ai utilisé et qui m'avais, à l'époque, était fournis par Jérémy est celui ci:


Je n'ai pas eu de problème avec et c'est aussi celui que j'ai utilisé pour câbler un module V2.

Wendam59, tu n'es pas loin de la solution il doit juste manquer un tout petit détail.
Ci le push / pull est bien OK comme tu me l'as dit, il faut que tu vérifies bien que tu as câblé le module juste avant la sortie. Donc sur le file qui relie le sélecteur au jack.
Avec le push / pull que je t'ai donné, le module est actif lorsque le push / pull est enfoncé et bypassé lorsqu'il est tiré.

Edit:
Je n'avais pas lu ton dernier MP, ça ressemble bien à une petite boulette de câblage. je t'ai répondu.

Alors, j'ai peut être pas donné ma config :
un sélecteur 3 voies, un volume et un tone push pull.

J'ai donc câblé le fil qui partait du volume au jack, du volume à la patte 3 du push pull.
Pour l'instant j'ai du son en actif c'est à dire le potard en bas.

En passif, je n'ai aucun son.

Sur mon potard de tone, j'ai sur les patte du hait, mon condo relié à la masse et j'ai sur la patte du milieu un fil qui va sur le volume puis au sélecteur
les bornes 1 et 2 du tone sont reliés à la masse.

Je reprend les essais demain.

Voila pourquoi ça ne fonctionne pas, il ne faut pas relier les bornes 1 et 2 à la masse. (tu parles bien des bornes de la partie push/pull ?)

Elles sont reliées entre elles pour fermer le circuit, si tu les relies à la masse, tu fais un méga court circuit.

Après une bonne nuit, avant de préparer les gamins et d'aller au taff, je n'ai pas pu m’empêcher de mettre en route le fer à souder.
Je suis reparti du schéma de Dédé + les infos que vous m'avez donné au dessus et Bingo.
J'ai du son en passif et actif, pas de souffle indésirable.
j'ai donc testé vite fait et a volume très réduit, le module se comporte comme un boost, un clean il ajoute du volume et fait cruncher plus vite, un disto il en ajoute. J'ai noté une coloration du son.

Il ne me reste plus car reprendre toute mes soudures que j'ai faite à la va vite et à tester ça comme il faut.

Voila, merci à Dédé, 10:15 et autres forumeurs.

C'était donc bien le problème de masse.

Cool si tu es content du son. Le module apporte un vrai plus sur un ampli et peut limite faire office d' overdrive, le V1 à vraiment beaucoup de patate!

Salut,

Par curiosité ,ils sont livrés comment les micros SP custom.Dans une petite boite qui va bien,avec les vis et ressorts etc ...?

Salut,

c'est livré en sachet avec vis et ressorts oui

Salut,

Effectivement livré en sachet.Mais pour moi pas de vis et de ressort,pas grave .J'ai passé ma commande le 22/01/17, je l'ai reçu le 01/07/17. Victime de son succès , Jérémy croule sous les commandes, plus c'est long plus c'est bon hein !!?!!. Et c'est vrai que la qualité sonore est au rendez-vous ,y' a pas a chier je connais presque toutes les références chez SD et Dimarzio ,et je cherchais une alternative au SH1/SH4 ,et bien j'ai trouvé mon bonheur avec Origin59/Heatcrusher, l'expressivité les harmoniques .... tout est magnifié !.

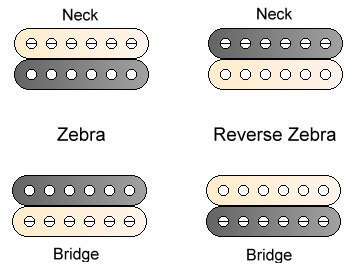

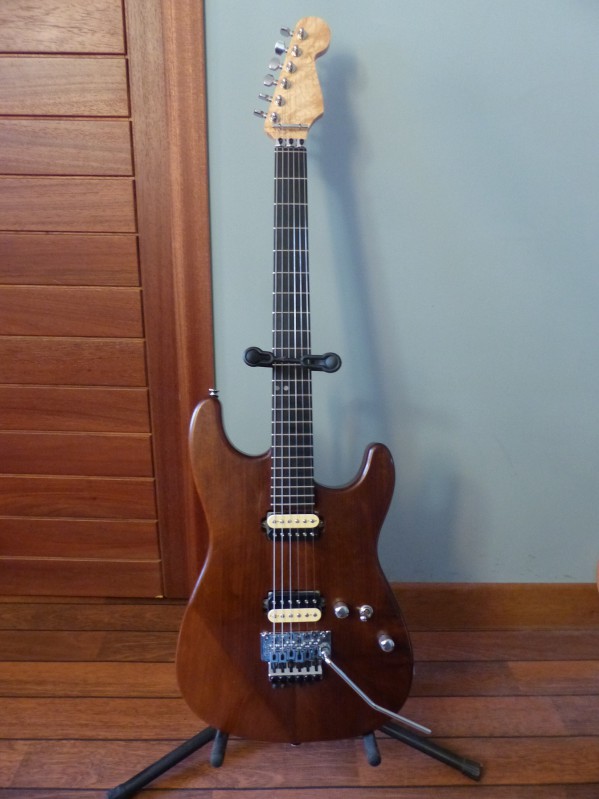

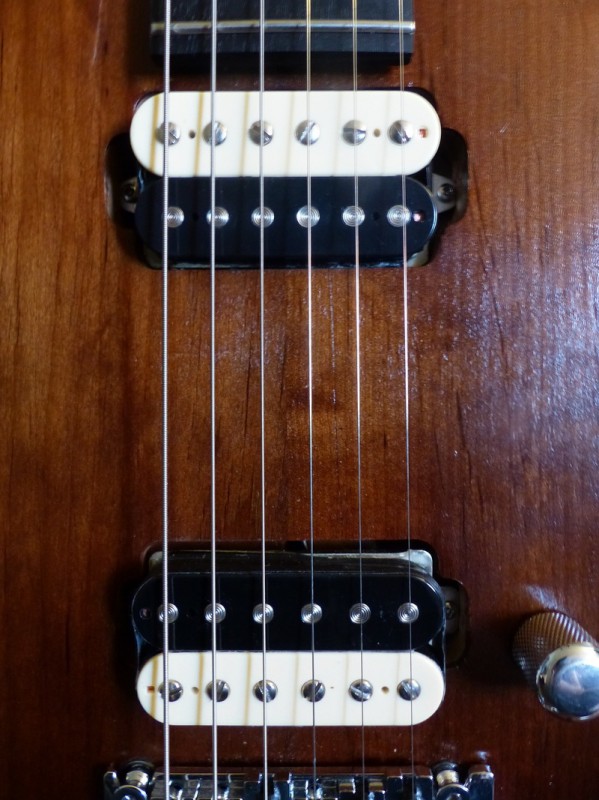

Alors ma commande c'était donc ,un Origin59/Heatcrusher en reverse zebra et avec capots Chrome .Ben je l'ai reçu en zebra sans les capots chrome .Un autre détail mais bon,la platine du 59 n'est pas la même que pour le heatcrusher ,plus grande donc j'ai du limer les pattes .L'essentiel est là, mais je suis partagé entre l'orgasme sonique et la déception du détail (pour certains)

Bah appelle le et réclame tes capots chrome... pour le reverse zebra ça me paraît plus compliqué à rectifier, je ne pense pas que les deux bobines soient bobinées pareil.

Jérémy, merde !

il aurait du attendre 2/3j après le Hellfest avant de rebobiner

Perso, j'attends minimum 1 semaine avant de toucher quoi que ce soit !
