Y'a quelques temps un pote m'a demandé si je pouvais lui monter une fuzz face qui sonne Dark Side of The Moon (penser solo de Time).
Donc après renseignements, il semblerait que Gilmour ait enregistré les solos de DSOTM avec une FF silicon équipée de transistors BC108 - Les spécialistes confirmeront...ou pas (mais il semblerait bien que ce soit ça...)

Après quelques recherches, Analogman a sorti une réplique : la Sunface BC108, décrite ici sur gilmourish

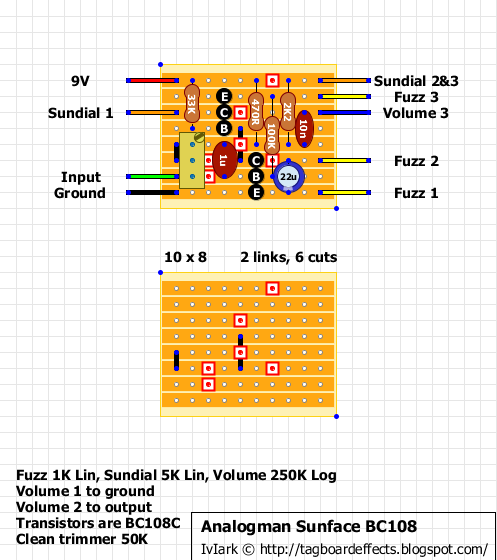

Et en continuant à creuser un peu, je trouve le layout sur mon site favori

On remarque un 3ème potard appelé Sundial.
En fait ce potard est présent sur l'Analogman Sunface NKT 275, la version germanium
Ce potard est là pour biaser le 2ème transistor (Q2) - Le biasage des transistors germanium est bien plus critique que pour leurs homologues silicon.

Mais bon, je décide de quand-même garder ce potards.
Armé de tous les composants nécessaires, je monte le circuit.
Au branchement grosse déception, ça sonne très fin, limite caricatural, et c'est super bruyant, un mélange de souffle et de buzz...berk

Bon je repars sur le net à la pèche aux infos sur les Fuzz Face.
En tombant sur ce calculateur : http://www.diystompboxes.com/a(...)html, je m'aperçois que pas mal de valeurs sur le layout sont à la rue par rapport à ce qu'on trouve communément dans une FF
J'ai soigneusement mesuré mes BC 108 avec ce super analyseur

Pour Q1 j'ai choisi un gain de 456 et Q2 506, ce qui est cohérent
Et là tout de suite déjà je vois qu'en lieu et place de 33k le calculateur m'indique 6.5k pour R1. C'est pas la même...

De plus, la valeur du potard 5k pour le biasage est trop faible, puisque la valeur généralement acceptée dans les schémas de FF est de 8.2k et si on suit le layout on a au max 7k2 (pot 5k en série avec 2k2)
Je passe donc sur un potard de 10k
Je remplace également la résistance de 470 ohms (R3) par 220 comme proposé sur le calculateur.
Ensuite pour épaissir un peu le son je change le condo d'entrée 2.2µf au lieu de 1, celui de sortie : 100nf au lieu de 10 (les basses sont moins filtrées).
J'ajoute un condo de filtrage de 47µf entre le +9V et la masse, je branche, et la magie opère :
Super son, plus de souffle, et aucun doute on est bien dans le territoire de DSOTM.

Hop, mise en boite avec petite déco, elle ira rejoindre son propriétaire la semaine prochaine

Le point blanc au dessus du sundial est le "sweet spot" du biasing

Et la version germanium




Des samples de la version Ge :
https://soundcloud.com/guitar-(...)at-75
https://soundcloud.com/guitar-(...)-trad
https://soundcloud.com/guitar-(...)om-24
https://soundcloud.com/guitar-(...)ake-1
https://soundcloud.com/guitar-(...)ake-1
willem
  • willem
  • Vintage Méga utilisateur
  • #3
  • Publié par
    willem
    le 06 Avr 2013, 21:12
Oui faut faire gaffe que les modos te demandent pas de prendre un compte pro.
Mon groupe post-rock: www.facebook.com/hopeandblackcloud

EP disponible: hopeandblackcloud.bandcamp.com
Denis13
  • Denis13
  • Vintage Méga utilisateur
  • #4
  • Publié par
    Denis13
    le 06 Avr 2013, 22:50
Lovic2 a écrit :
Super

Tu sais Denis, manque plus que de beaux samples et tu te transforme en vendeur de pédales boutiques

Ah ah
Mais non merci j'ai déjà un métier même si c'est vrai que c'est un peu mon hobby en ce moment

Pour les samples je verrai si mon pote en fait
fxdfxd
  • fxdfxd
  • Vintage Ultra utilisateur
    Cet utilisateur est un fabricant d'instruments et matériel audio
  • #5
  • Publié par
    fxdfxd
    le 07 Avr 2013, 11:46
en tous cas le site tagboardeffect est genial, le seul probleme c'est que ca m'a fait retomber dedans : j'ai 6 pedales a construire maintenant

-fx
Fabricant des amplis
Fxamps et ACE amps
Rejoignez le Fxamps user club !!!
David Watts

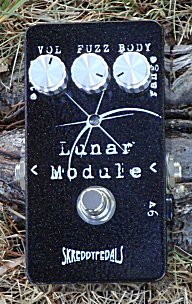

Il y a cette fuzz qui a été conçue avec le même album en tête et dont on cause beaucoup sur les forums US .
