Bonjour Antoine et bravo pour tes réalisations! J’imagine que ça représente énormément de travail de conception et de montage, respect.

Est-ce que tu penses intégrer prochainement dans ton offre un switcher pouvant faire du mixage en parallèle (entre-autres pour le spill-over mais pas seulement) et aussi permettre de changer l’ordre des boucles (à l’instar de ce que font plusieurs fabricants aujourd’hui - Sound Sculpture, Boss, Musicom Lab - pour ne citer que ceux-là)?

Pour ce que je cherche à en faire, ces fonctions sont indispensables (avec des sorties stéréo aussi, pour "alimenter" deux amplis différents).

Merci d’avance pour ta réponse et bon courage pour la suite.

Bonsoir FMF,

Merci beaucoup pour tes remarques, oui c'est un très gros boulot de conception et de programmation mais la passion est la!

Pour le mixage, il est actuellement possible de gérer indépendamment le volume des sortie A & B par Preset. Plusieurs utilisateurs DESS l'utilise avec deux amplis en simultanée.

Pour ceux qui et de changer l'ordre des effets, c'est pour le moment pas possible car mes switchers fonctionnent en true bypass.
Il est donc très difficile et très coûteux d'intégrer cette fonctions.

Pour pouvoir faire une fonctions comme celle la, ça oblige a ce passer du vraie"True bypass"! ce qui est ma "marque de fabrique". Et je tiens a ce principe car c'est pour moi le seul qui permet le respect a 100% du signal d'entrée et des effets.

Néanmoins, diverse fonction citez plus haut sont disponible de série comme le décalage des boucles pour les delays et reverb, dernièrement une nouvelle fonctions est venu compléter les switchers et contrôleur Midi:
Désormais on peut programmer un Preset ou une fonction sur l'appui d'un footswitch et une seconde différente sur le relâchement du même footswitch.

Ensuite on choisi si on applique cela sur l'appui ou le relâchement ou les deux.

Pour le stéréo, je peut faire un switcher tout stéréo mais seulement sur mesure pour le moment.

Espérant vous avoir répondu au mieux,

Cordialement Antoine

Bonjour,

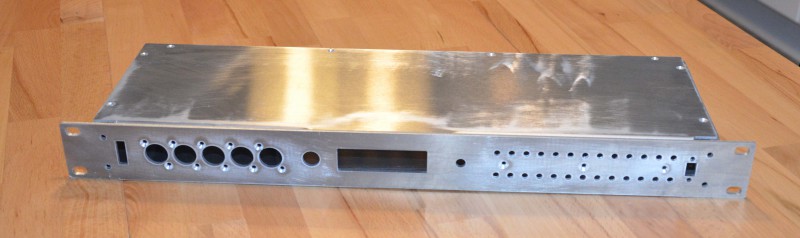

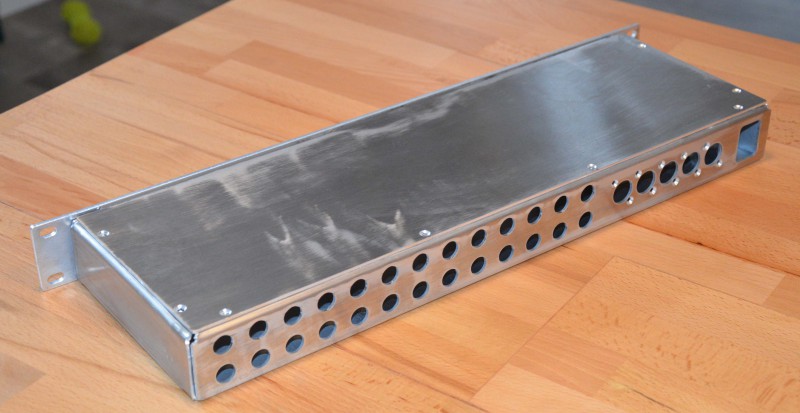

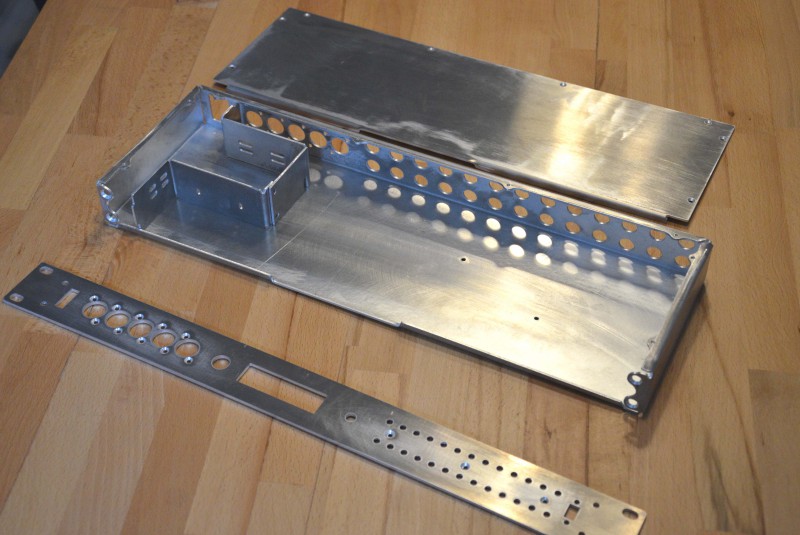

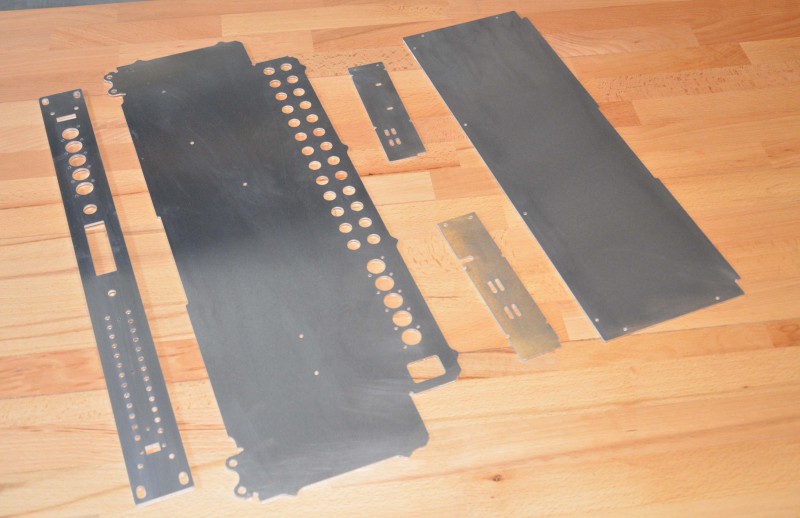

Petit coup d’œil sur la fabrication d'un contrôler Midi en Rack:
- Boitier 19" Custom dessiné et conçu par DESS.
- Chassis découpé au laser.
- Pliage et assemblage dans l'atelier DESS.

Bonjour;

Actuellement en cour de montage un superbe "Kit simple pour effet" avec extension de switcher. Ce jolie bébé ce compose d'un switcher "TW-S 14 Rackmount", un switcher "TW-EX Rackmount" et une télécommande "TW-Control". Les deux switchers ceux couple pour former un switcher 22 Canaux! Oui oui 22.... Le tout piloté par une seul télécommande pour un maximum de souplesse avec 22 pédales d'effets disponibles sous le pied!
Et tout en Full White!
Plus de détail dans les prochains post:

Bonjour;

Nouveaux!!

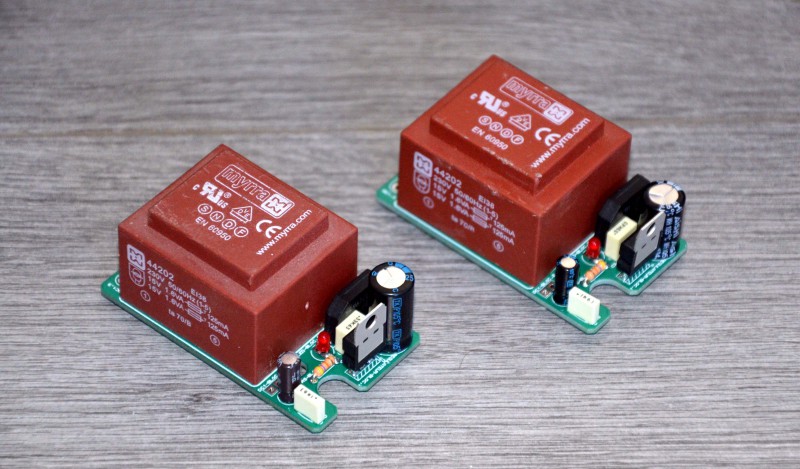

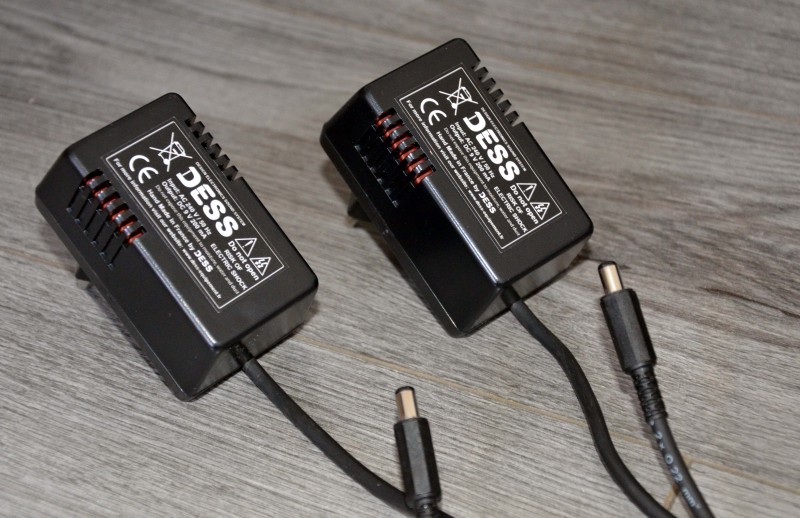

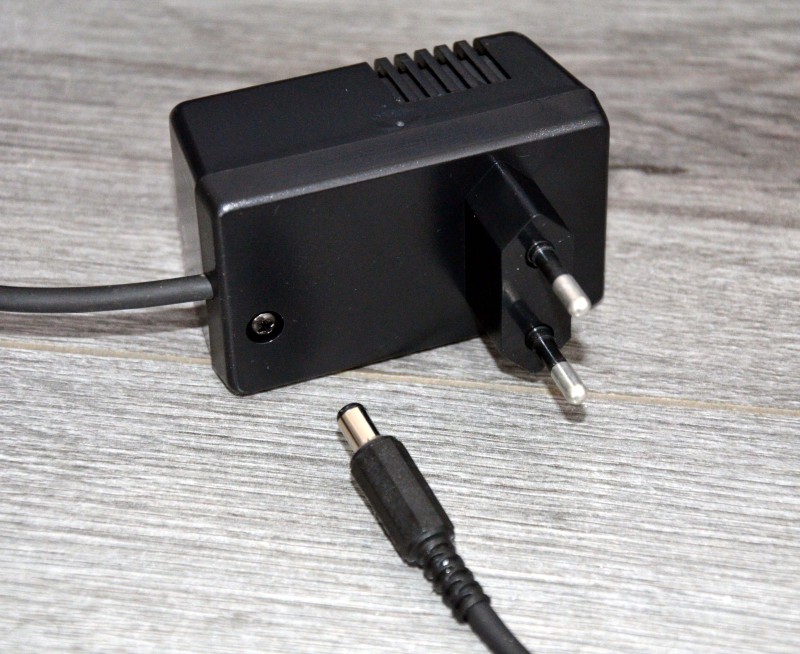

Blocs d’alimentations conventionnelle pour pédale d'effets ou autres.
Simple mais efficace! Pas de chi-chi, c'est simple, robuste, fiable et surtout sans bruit parasite! Une VRAIE Alimentation pour pédale d'effets. Un transformateur digne de ce nom, un circuit de filtrage, un circuit de régulation.Voltage au choix, 9V 12V 18V.... Tarif 39€.

Bonjour a tous,

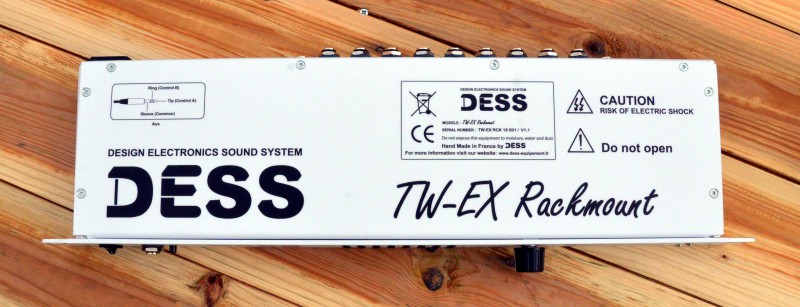

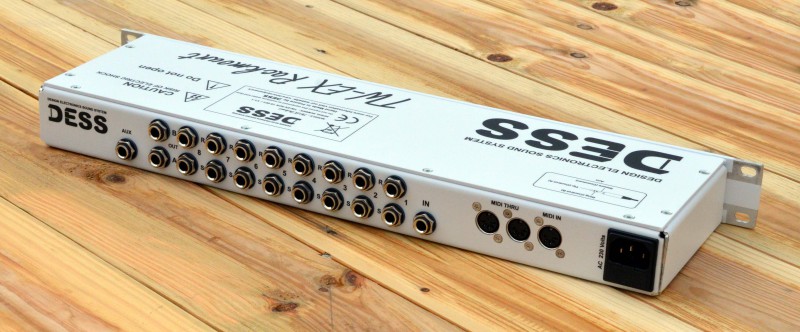

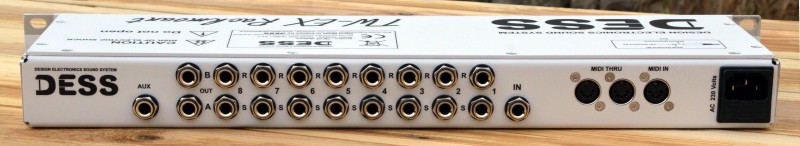

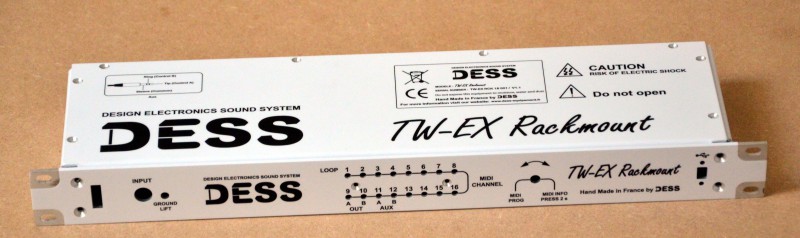

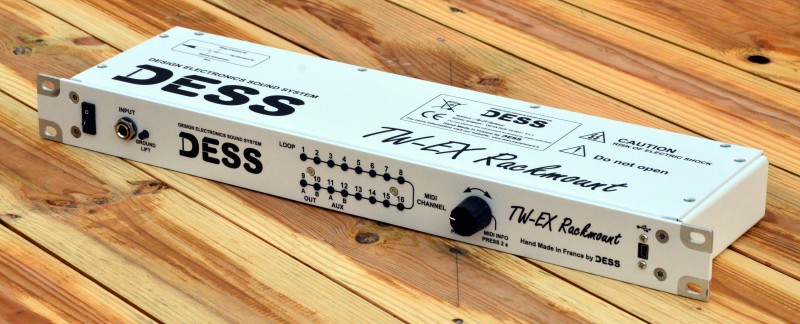

Nouveaux switcher en Rack.

Suite a plusieurs demandes pour un Switcher en Rack avec moins de canaux et un coût raisonnable, je suis fier de vous présenter le TW-EX Rackmount.

Retrouver le produits sur notre site: https://www.dess-equipement.fr(...)9-1u/

Une photo pour commencer, le descriptif juste après!



Fiche produit:
- Sélecteur d'effets programmable via midi entièrement fabriqué à la main en France.
- Boitier 19" 1U En aluminium découpé au laser
- 8 Canaux totalement indépendants.
- 2 Sorties sélectionnables & programmables au choix ("A/B/Y Box" Intégrée)
- 1 Sorties auxiliaires pour piloter les canaux d'amplis ou autres (de type "Latch" ou "Momentary")
- Pilotable via télécommande Midi
- Alimentation 230V
- Ground lift

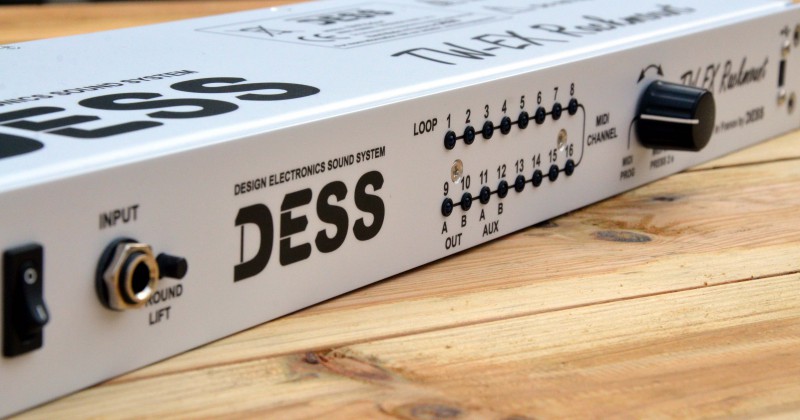

- Affichage des canaux/sorties/auxiliaires par Led bleu en façade.
- Midi In & double Midi Thru.
- Choix du canal Midi d'entrée
- Option disponible: Sortie A/B/Y (Spliter) isolée par transformateur . A spécifier a la commande
- Dimensions: RacK 19" 1U Profondeur = 120 mm.

Descriptif:

1.Control:
La TW-EX se pilote via une télécommande Midi (Footswitch Midi) ou un cerveau Midi capable de délivrer des Control Change ou des Programme Change.
A. Télécommande DESS:
- Si la TW-EX est piloté via une télécommande DESS, il est alors possible d'organiser des Preset et des fonctions par Bank, ainsi que de profiter des options auxiliaires et Preset/Function décrites ci-après.
- Si la "TW-EX" est piloté via un switcher DESS "TW-S xx", elle peut alors s'utiliser comme une extension de switcher (TW-S 14 (14 Canaux) + TW-EX (8 Canaux) = 22 Canaux). Il suffit d'activer le mode "couplage" dans les TW-S xx afin de piloter en même temps laTW-S et la TW-EX.
B. Télécommande autres:
- Si la TW-EX est piloté via une télécommande d'un autre fabriquant, le contrôleur doit être capable d'envoyer des Control Change pour pouvoir créer des Preset. Dans ce cas, se reporter au tableaux d'implémentations Midi de la TW-EX.
- Dans le cas où le contrôleur ne peut envoyer que des Programme Change, seul la commande des canaux/sortie/aux sera possible une à une en mode "ON/OFF", il sera alors impossible de créer des Preset.

2. Auxiliaires:
Le connecteur auxiliaire contient 2 contacts isolés (Jack stéréo) ce qui fait donc 2 commandes extérieurs disponibles.
Pour chacune d'entre elle, voici les choix possibles:
A. Polarité: (Uniquement avec télécommande DESS)
Le contact auxiliaire peut être paramétré pour travailler en polarité inversée ou non.
B. Latch/momentary: (Uniquement avec télécommande DESS)
Le contact auxiliaire peut être paramétré en "Latch" (auto-maintien) ou en "Momentary"(Impulsion)

3. Preset/Function: (Uniquement avec télécommande DESS)
Lorsqu’un Preset est programmé, il est possible d' activer ou désactiver un effet, un auxiliaire, ou une sortie sans "démonter" le Preset en cours.

4. Spliter isolé: (Option a spécifier a la commande)
Il est possible en option d'avoir la sortie "B" isolée du switcher par un transformateur Haute impédance. Cela permet de jouer sur deux amplis en simultané et ainsi de supprimer toutes boucles de masses créées par ce genre de câblage.
- Dans ce cas, vous disposez de 3 boutons sur le panneau arrière pour sélectionner les diverses options de la sortie isolée:
1. Normal/Iso:
Ce bouton permet d'isoler ou non la sortie Out B.
- Normal : La sortie B est reliée à la sortie A directement
- Iso : La sortie B est isolée par un transformateur "HZ" (Haute impédance) de la sortie A
2. Phase:
Ce bouton permet d'inverser la Phase de la sortie B (Quand "iso" est sélectionné)
3. Ground:
Ce bouton permet de connecter ou non la masse de la sortie B à celle du switcher (Quand "iso" est sélectionné)

Tarif: 499€

Album

Toujours très pro et très propre, ça fait plaisir

Bonjour fxdfxd,

Merci pour ce commentaire qui fait toujours plaisir, DESS travail sans cesse pour améliorer ses produits, leur fonctions, leurs utilisations, la finition etc...

Bien cordialement, Antoine

Bonjour,

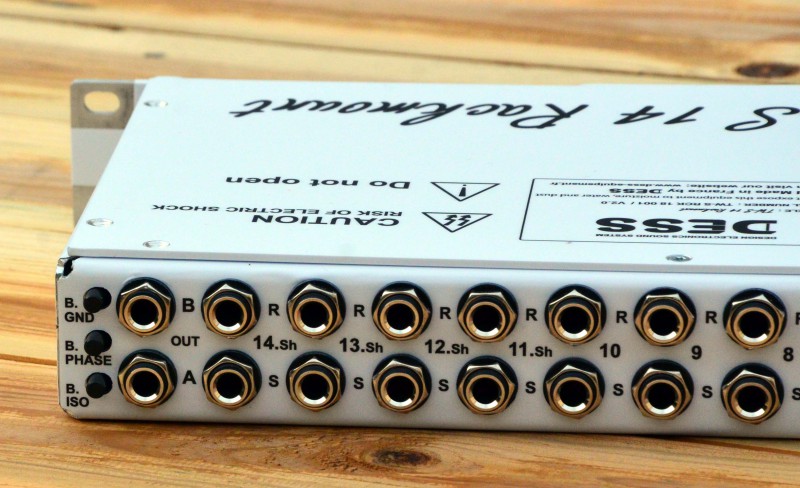

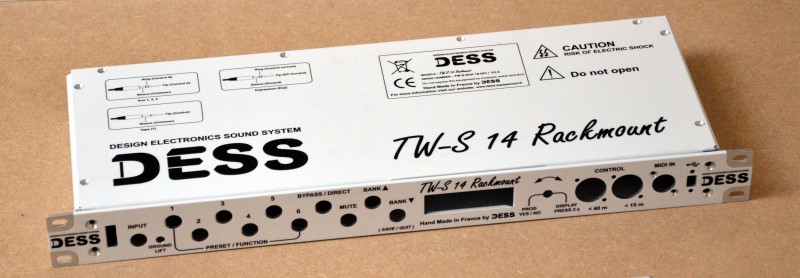

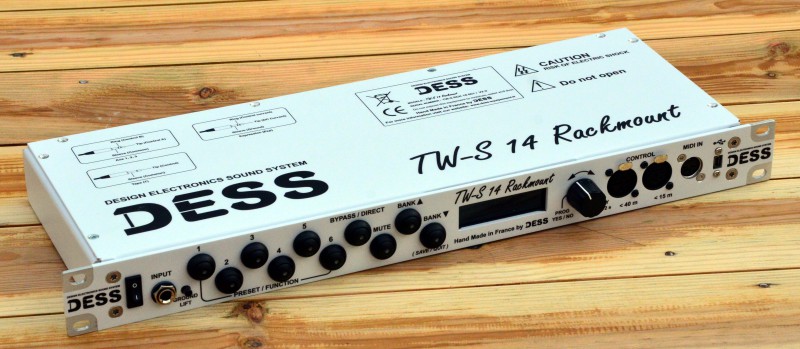

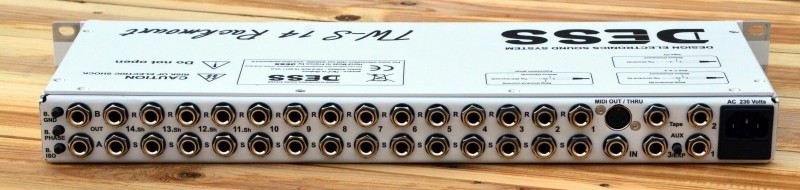

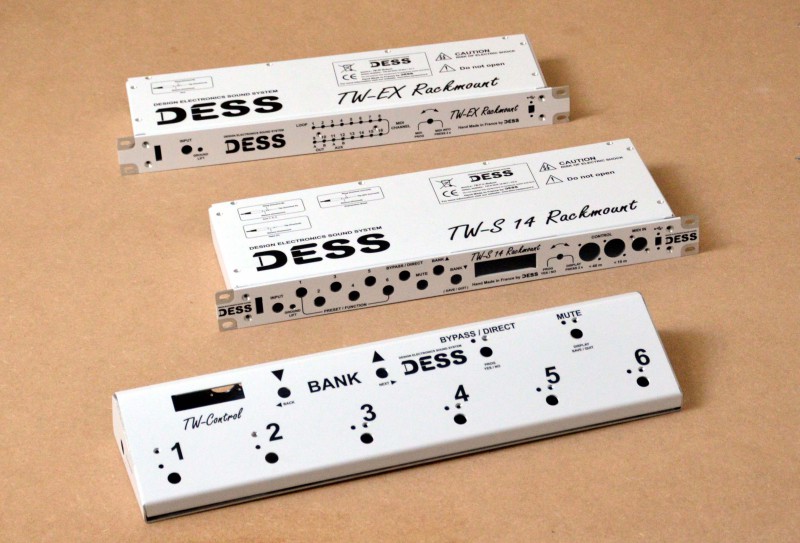

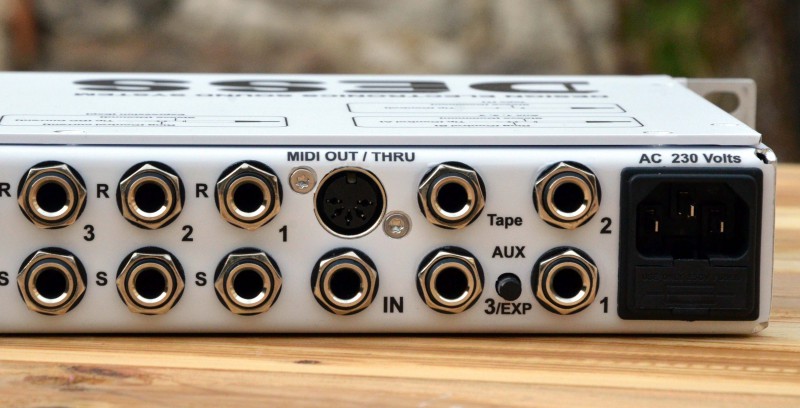

Petit clin d’œil sur le Switcher en Rack 14 canaux et sa télécommande (Footswitch) déjà présenté ici précédemment.

Ce switcher permet de piloter vos effets, vos canaux d'ampli, votre volume, la boucle d'effet de l'ampli et vos effet Midi en un seul Clic!
https://www.dess-equipement.fr(...)k-19/

Un ou plusieurs footswitch permettent le contrôle a distance du swtcher afin de ne plus avoir de jacks entre le pedalbord et l'ampli.
Pour les Pro il est important de noter que ce switcher peut être piloté via sa façade et via deux footswitch ou plus en simultané, permettent ici le contrôle Backliner et artiste.
https://www.dess-equipement.fr(...)trol/

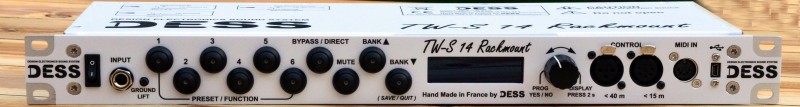

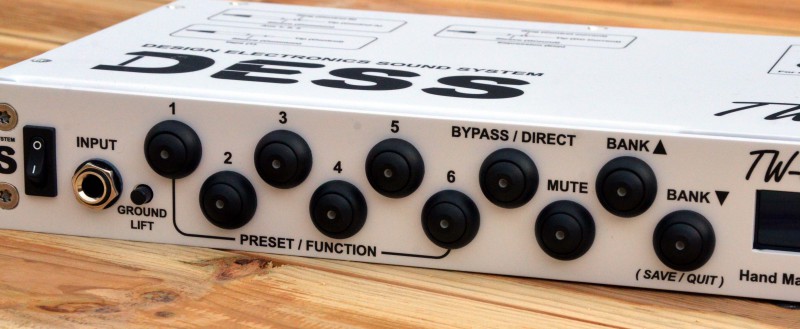

TW-Select Rackmount

Fiche produit:
- Sélecteur d'effets programmable entièrement fabriqué à la main en France.
- Boitier 19" 1U En aluminium découpé au laser
- 14 Canaux totalement indépendants.
- 2 Sorties sélectionnables & programmables au choix ("A/B/Y Box" Intégrée)
- 2 Volumes programmables par Preset et par sorties permettant de gérer le volume de chaque sorties A & B
- 3 Sorties auxiliaires pour piloter les canaux d'amplis ou autres (de type "Latch" et ou "Momentary")
- Pilotable directement via la façade et/ou via TW-Control et/ou Midi.
- Alimentation 230V.
- Ground lift.
- Ecran LCD.
- Midi In & Out/Thru.
- Fonction Tape, Mute, Bypass, Direct
- Fonction Shift/Decay (Décalage du return pour les effets de modulation)
- Sortie pour pédale expression
- Option disponible: Sortie A/B/Y (Spliter) isolée par transformateur . A spécifier a la commande
- 2 Connexions pour télécommande (Footswitch/télécommande).
- Diverses fonctions telles que: renommer les effets, renommer les bank, les preset, choix du type d'auxiliaire...
- Dimensions: RacK 19" 1U Profondeur = 160 mm.

Descriptif des fonctions principales:

1. Preset/Function:
Lorsqu’un preset est programmé, il est possible d'affecter aux autres boutons des fonctions diverses comme par exemple activer ou désactiver un effet, un auxiliaire, un volume le midi etc.... sans "démonter" le Preset en cour.
Exemple:
- Bouton 1: "Preset" composé d'une Fuzz, une equa, un delay & une info Midi
- Bouton 2: "Function" assignée a une Reverb (Cette action va ajouter ou enlever la Reverb au Preset actif)
- Bouton 3: "Function" assignée a un Fade Out (Cette action va créer un Fade out au Preset actif)
- Bouton 4: "Preset" composé d'un chorus et du canal lead de l'ampli

2. Press/Relax/Full:
Programmer plusieurs Preset ou assigner plusieurs Fonctions sur un même bouton:
Lors de la programmation, il est possible de choisir de programmer un "Preset" ou une "Function", sur l'appui et/ou le relâchement du footswitch. Un mode permet ensuite de choisir l'appui (Press), le relachement (Relax) ou les deux(Full).
Exemple:
- Bouton 1 (Press): "Preset" composé d'une Fuzz, une Eq, un delay
- Bouton 1 (Relax): "Preset" composé d'un chorus et du canal lead de l'ampli
-Si Press est sélectionné, seule l'action "Press" sera effectuée (A l'appui sur le footswitch)
-Si Relax est sélectionné, seule l'action "Relax" sera effectuée (Au relâchement sur le footswitch)
-Si Full est sélectionné, "Press" & "Relax" seront effectuées (Au l'appui & au relâchement sur le footswitch)

3. Les volumes:
Pour chaque volume: Possibilité de choisir le type de potentiométrique (Linéaire, Logarithmique, Rev-Logarithmique).
Le volume peut être soit Fixe, soit Variable.
A. Fixe:
Le volume est fixé à 80% par exemple.
B. Variable:
Vous pouvez créer des fade in ou fade out en donnant au switcher une valeur de départ, un temps et une valeur d’arrêt.
Exemple, valeur de départ: 100%, temps: 4.5 seconde, valeur d’arrêt: 20%. En clair, lors de l'appui sur le footswitch concerné, votre volume passera de 100 à 20 % en 4.5 seconde en suivant le type de potentiomètre choisi.
Tout ceci est disponible sur chaque sortie Out A & B.

4. Auxiliaires:
Chaque connecteur auxiliaire contient 2 contacts isolés (Jack stéréo) ce qui fait donc 6 commandes extérieurs disponibles.
Pour chacune d'entre elle, voici les choix possibles:
A. Polarité:
Le contact auxiliaire peut être paramétré pour travailler en polarité inversée ou non.
B. Latch/momentary:
Le contact auxiliaire peut être paramétré en "Latch" (auto-maintien) ou en "Momentary"(Impulsion)
C. Repeat:
Il est également possible de programmer une répétition sur le contact.
Exemple: Repeat = 3.sec.
- En mode latch, lors de l'appui sur le footswitch concerné, le contact se ferme (si polarité normal) ou s'ouvre (si polarité inversé). 3 seconde plus tard, l'auxiliaire reviendra à son état d'origine.
- En mode momentané, lors de l'appui sur le footswitch concerné, le contact envoi une impulsion (Impulsion normale ou inversée selon la polarité choisie). 3 secondes plus tard, l'auxiliaire renverra une impulsion du même type.

5. Shift:
D'origine, une ou deux boucles selon les modèles sont équipé de l'option Shift.
L'option shift permet de séparer la commande de Send et celle de Return afin de pouvoir profiter du delay et des reverb pendant un changement d'effet. L'effet ne subit pas de coupure franche, de cette manière, vous pouvez changer d'effet et ainsi laisser l'effet précédents finir sont travail.

6. Spliter isolé: (Option à spécifier à la commande)
Il est possible en option d'avoir la sortie "B" isolée du switcher par un transformateur Haute impédance. Cela permet de jouer sur deux amplis en simultané et ainsi de supprimer toutes boucles de masses créées par ce genre de câblage.
- Dans ce cas, vous disposez de 3 boutons sur le panneau arrière pour sélectionner les diverses options de la sortie isolée:

1. Normal/Iso:
Ce bouton permet d'isoler ou non la sortie Out B.
- Normal : La sortie B est reliée à la sortie A directement
- Iso : La sortie B est isolée par un transformateur "HZ" (Haute impédance) de la sortie A
2. Phase:
Ce bouton permet d'inverser la Phase de la sortie B (Quand "iso" est sélectionné)
3. Ground:
Ce bouton permet de connecter ou non la masse de la sortie B à celle du switcher (Quand "iso" est sélectionné)

7. Expression:
Quand la TW-Control pilote le switcher, il est possible pour chaque Preset, d'assigner 2 pédales d'expression et pour chaque pédale plusieurs fonctions.
Pédales d'expression 1&2:
- Analog out: Permet de retranscrire les informations de la pédale d'expression vers la sortie Exp du switcher
- Internal Level: Permet de gérer les volumes internes du switcher
- Midi: Permet d'envoyer des Control continu en Midi (Note On, Note Off, Control Change .....)

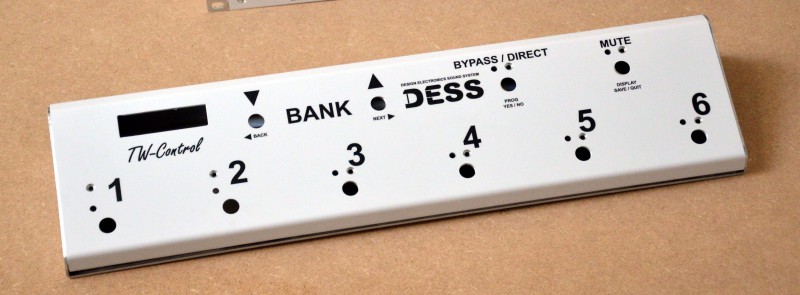

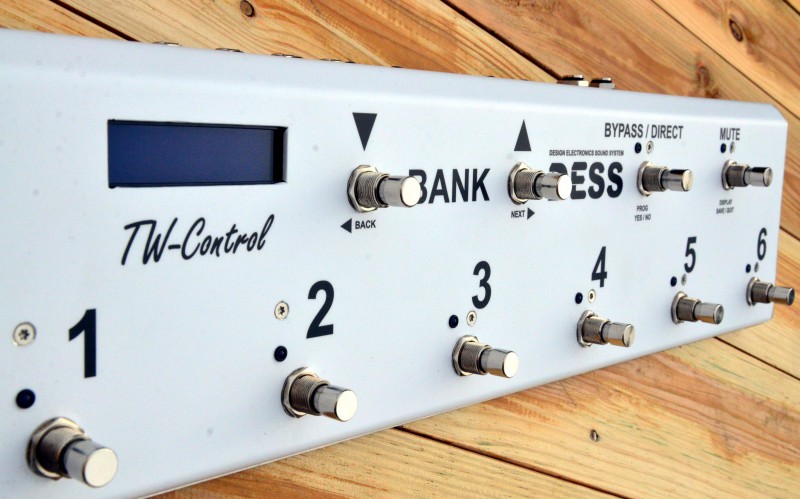

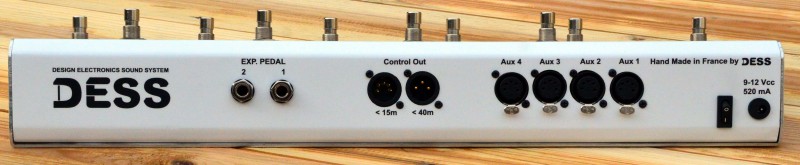

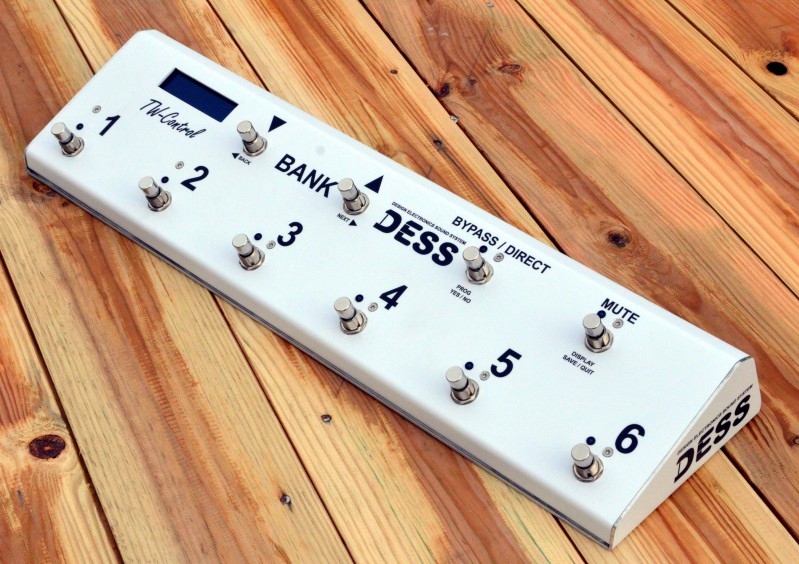

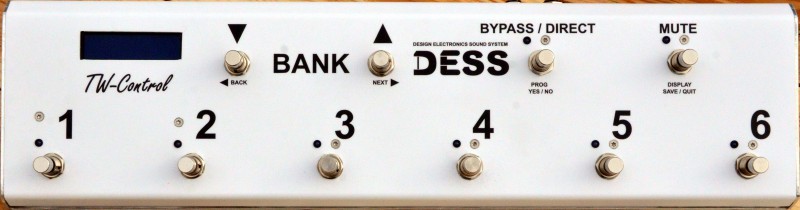

TW-Control



Fiche produit:

- Télécommande type footswitch entièrement fabriqué à la main en France.
- Boitier en aluminium taillé dans la masse, permettant légèreté et robustesse.
- 10 Footswitchs de commande.
- 10 Led de status.
- 2 Entrée pour pédale d'expression (TRS)
- 4 Sorties XLR femelle 5 broches programmables pour extension de télécommande
- 1 Entrée/sortie auto alimentée XLR Mâle 5 broches (Ne nécessite pas d'alimentation) pour pilotage des rack TW-Select Rackmount & Amp Select 8 ou une deuxième TW-Control (en série).
- 1 Entrée non alimentée XLR Mâle 3 broches (Nécessite une d'alimentation 9/12V Ac) pour pilotage des rack TW-Select Rackmount & Amp Select 8 ou une deuxième TW-Control (en série).
- Ecran LCD relayant l'intégralité des informations programmées et affichées sur le Rack
- Patin caoutchouc et vis de fixation (Pour fixer sur pedalboard ou autre) inclus
- Dimensions: Largeur = 505 mm; Hauteur = 78 mm; Profondeur = 145 mm

Je ne capte pas toutes les fonctionnalités qui sont proposées dans tes produits mais je trouve que ça présente hyper bien, ça a l'air méga solide et très pro !

J'aime bien le principe d'avoir un pédalier de contrôle sur scène et de garder les pédales dans un petit rack près de son ampli, ça réduit les longueurs de câble.

Bonjour,

Merci! Oui c'est solide, et c'est aussi très pro car les pro l'utilisent pour de la scène.

Vous avez bien compris le principe général, plus d'effet au pied, longueurs des câbles réduites, encombrement sur scène moindre, double pilotage, etc....

Restant a votre disposition,
Bien cordialement, Antoine

Bonjour,

Nouveaux!
Arriver des Equalizer chez DESS.
https://www.dess-equipement.fr(...)ue-1/

Je suis fier de vous présenter aujourd'hui un nouveaux produits dans la gamme DESS.

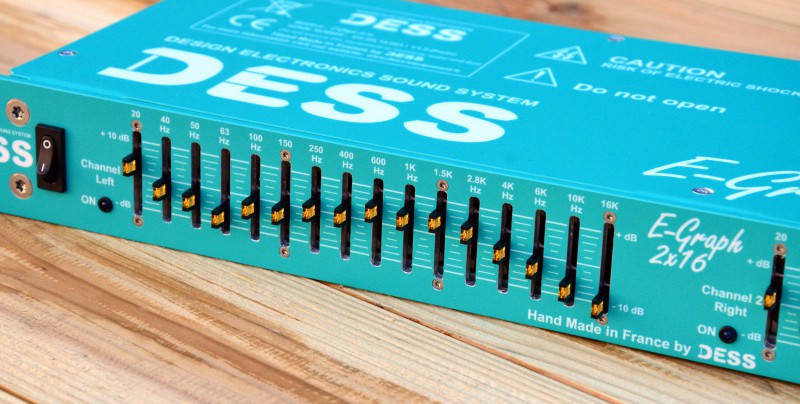

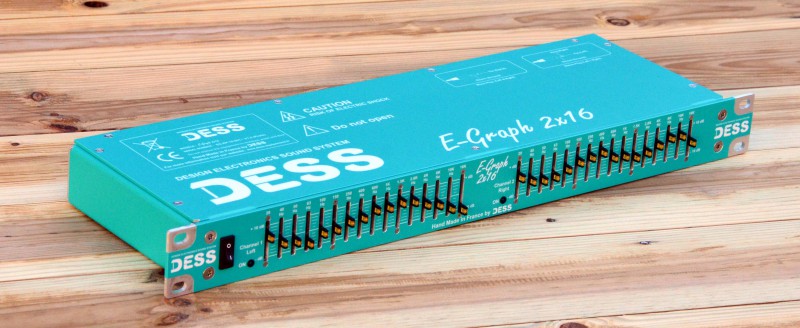

Il s'agit d'un Equalizer 2x16 Bandes dans un rack 19" 1U.

Un Equalizer Graphique 100% Analogique! Une haute qualité de fabrication et des composants haute performance respectant le signal des instruments.
Avec ses 2 x 16 bandes, le E-graph 2x16 est une EQ deux voies mono ou une voie stéréo. N’hésitez pas a vous renseigner sur le produits, ci dessous la fiche technique.

Retrouvez moi sur facebook:
Cordialement, Antoine

Desciptif:
- Equalizer Graphique Analogique entièrement fabriqué à la main en France.
- 2 x 16 Bandes Mono/Stéréo
- Bande passante: 20 Hz à 16 Khz
- Correction +/- 10 dB
- AOP Haute qualités/Haute performance (Burr Brown)
- Chaque bande passante est traitée individuellement
- Tension d'alimentation: 230 Vac 50 Hz.
- Fader de précision lumineux
- Pour niveaux instruments et niveaux ligne
- Impédance d'entrée: 1 Mohms
- Impédance de sortie: < 10 ohms
- Ground Lift
- Boitier 19" 1U En aluminium
- Dimensions: RacK 19" 1U Profondeur = 140 mm.

Et pour compléter le 1er Kit de Matthieu Chedid - M -
La 2éme partie du Kit comprend:
- 1 Télécommande Custom Gold -M-
- 1 Télécommande Custom Gold Mini
Un petit clin d'oeil a Sylvain Coppin pour sa strat Full Gold, un pédalier assorti c'est cool!
https://www.dess-equipement.fr(...)-pro/

Pour rappel, la 1er partie du Kit:
- Le switcher en rack TW-S Pro
- 1 Télécommandes pour géré les Bank et les Preset
- 1 Télécommande pour gérer directement les boucles
- 1 Télécommande "libre"
Sur chaque télécommande, on peut assigné a chaque bouton la fonction désirée, une couleur de Led Off et une couleur de Led On.

Encore une fois, un immense merci a Sylvain Coppin de m'avoir fait confiance et de m'avoir permis de travailler pour Mathieu.
