Bonjour à tous,

Je me permet de vous demander un peu d'aide concernant les branchements de cet ensemble :

Boss Katana 100
Boss RC 30
Pédale Wah
Footswitch Boss

En schéma le branchement actuelle j'ai l'impression d'avoir fait une erreur quelques part.

- La guitare est branché sur la wah
- La wah branché sur Inst In L/Mono de la RC30
- La RC30 Output L/Mono branché sur Effect loop return katana
- Un Jack part de Loop send du Katana pour se brancher sur l’input du dessus.

Le footswitch est branché en direct sur la prise GA-FC du Katana

En vous remerciant de votre attention et de votre aide.

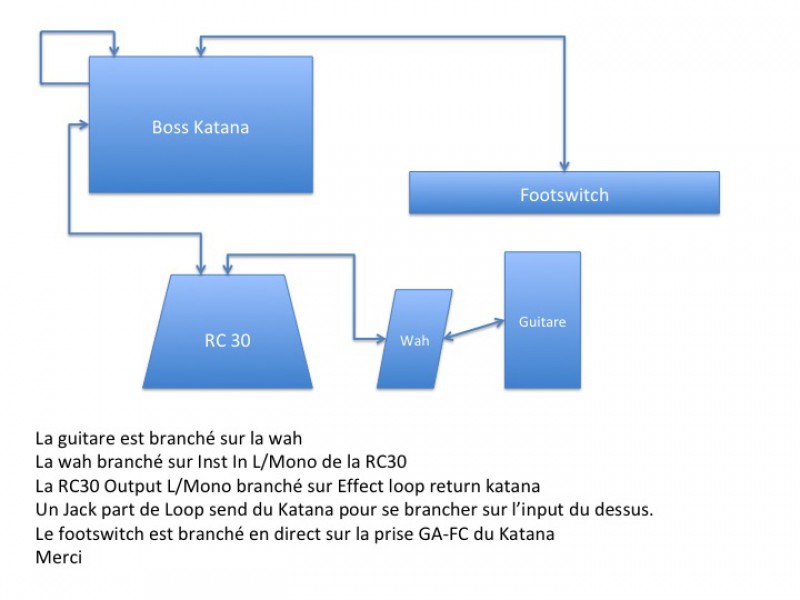

Schéma

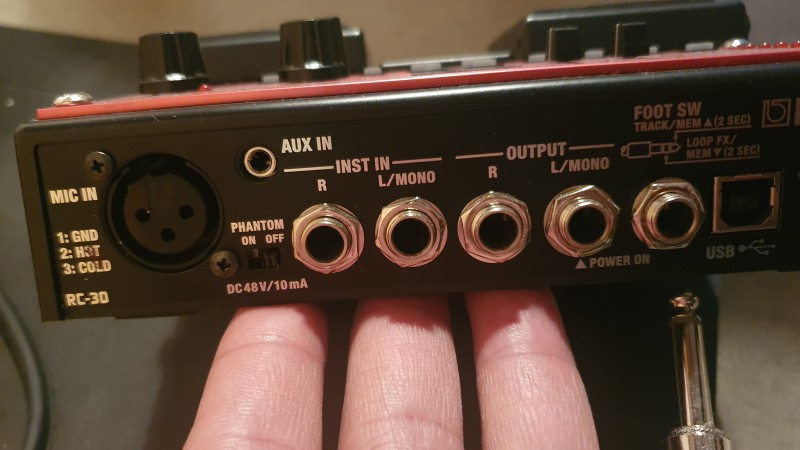

RC30

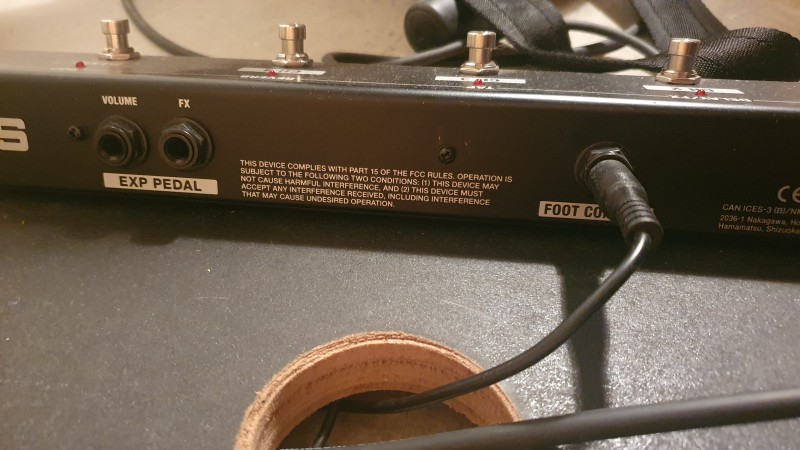

GA-FC


Katana
The Trout
Si tu veux enregistrer le son du Katana avec ton RC30, il faut mettre un jack entre le SEND de l'ampli et le IN du RC30 et un autre entre le RETURN de l'ampli et le OUT du RC30.

La guitare va dans le IN de la wah puis tu sors du OUT de la wah pour aller dans le GUITAR INPUT du Katana.
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Super merci beaucoup les gars,
J'ai actuellement pas les câbles suffisamment long, je passe au shop demain pour m'équiper.

Vous êtes Extra
