Un cab à diffusion DIY en V30

KongLeChinois
Je lance un topic sur le cab "maison" que je suis en train de faire.

Le concept est tendance en ce moment. Ce sera un cab en 1x12 en V30 celestion avec un baffle à pan incliné et ouverture lateral pour la diffusion.

c'est parti

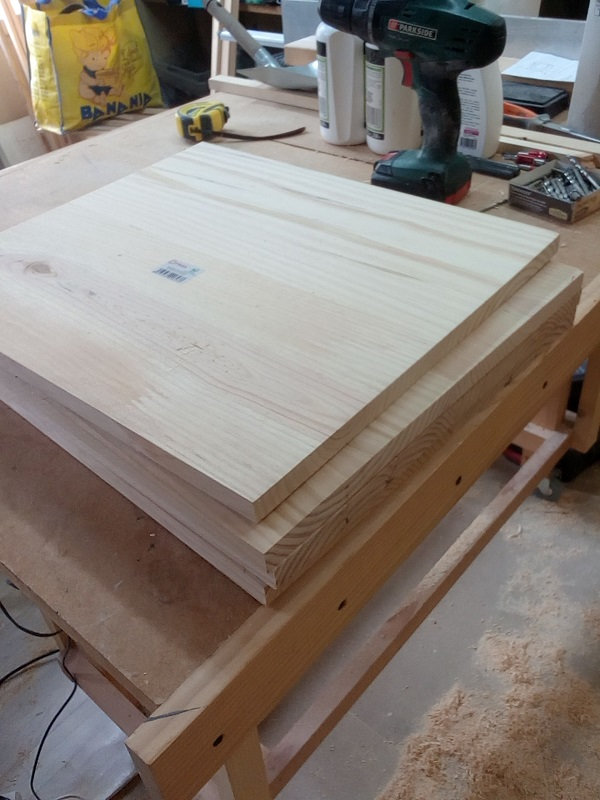

debit des cotés en planches de pin massif de 18 mm de chez "lthe king l'enchanteur"



Assemblage par collage et vissage avec de 70 mm



C'est parti pour la defonceuse



Decoupe du baffle plan incliné dans du contre-plaque latté de 18 mm.
On commence à comprendre à quoi cela va ressembler

Voila, la suite au prochain épisode


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
sam1366
  • #2
  • Publié par
    sam1366
    le 15 Mai 2020, 10:35
J'en ai fait un également il y a quelque temps en CP 18mm.
Tu as prévu d'y mettre un système de déflecteur type Deeflex aussi ?
KongLeChinois
sam1366 a écrit :
J'en ai fait un également il y a quelque temps en CP 18mm.
Tu as prévu d'y mettre un système de déflecteur type Deeflex aussi ?


Le deflecteur "maison" sera intégré au caisson comme son grand frère commercialisé actuellement


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
sam1366
  • #4
  • Publié par
    sam1366
    le 15 Mai 2020, 15:24
Et t'as prévu de faire ça comment ? c'est le seul point un peu "technique" sur ce type de baffle.

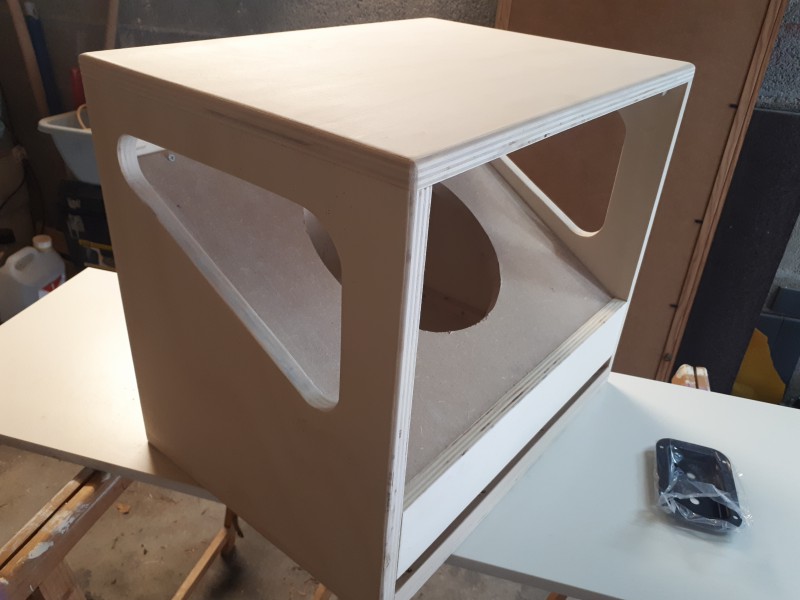

Le mien en phase chantier

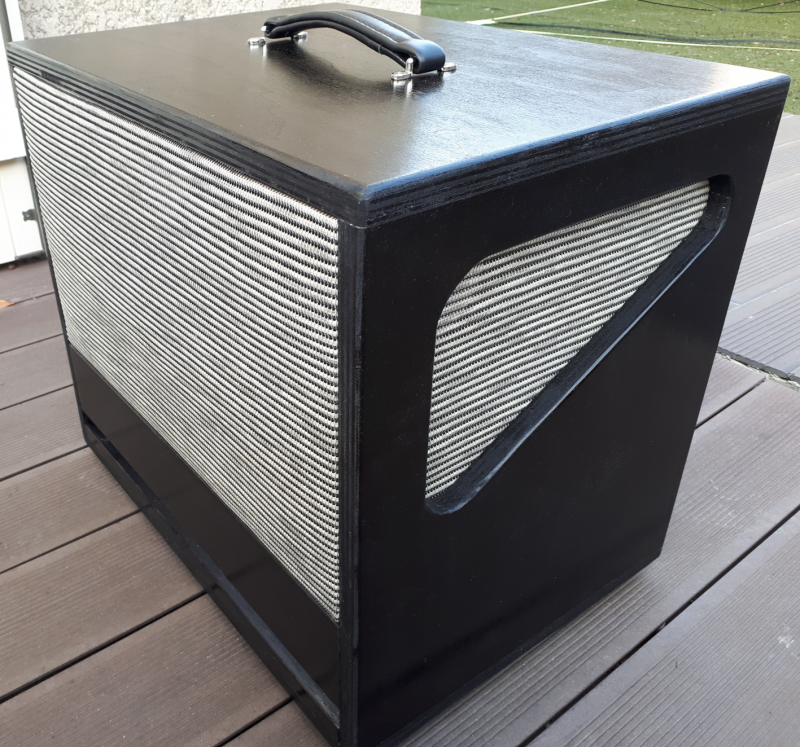

Et résultat final



mr_de_fursac
C'est quoi l'inspiration de ce cab? Ça existé dans le commerce ?
For those about to rock, i salute you...
sam1366
  • #6
  • Publié par
    sam1366
    le 15 Mai 2020, 16:20
Oui c'est dans l'esprit d'un cab Zolar
KongLeChinois
sam1366 a écrit :
Et t'as prévu de faire ça comment ? c'est le seul point un peu "technique" sur ce type de baffle.

Le mien en phase chantier



Et résultat final





Superbe realisation

C'est l'objectif de ma réalisation
tu as des tests cotes pour le deflexteur superieur ?


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
sam1366
  • #8
  • Publié par
    sam1366
    le 15 Mai 2020, 17:06
J'ai estimé la taille du deflecteur à vue pour qu'il soit dans les mêmes proportions que l'original et me suis inspiré d'un Deeflex aussi.
Les côtes je les ai plus en tête j'avoue, faudrait que je mesure sur le mien mais bon ça n'a pas valeur de référence non plus.
ça reste le point le plus délicat de la construction.
Par contre ça marche pas mal c'est vrai que la diffusion est beaucoup plus homogène.
KongLeChinois


Collage et vissage du baffle pan incliné



Mise en place des tasseaux pour les faces avants et arrieres



et le gabarit des évents latéraux est fait
Demain c'est défonçage avec la fraise à copier


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
KongLeChinois
sam1366 a écrit :
J'ai estimé la taille du deflecteur à vue pour qu'il soit dans les mêmes proportions que l'original et me suis inspiré d'un Deeflex aussi.
Les côtes je les ai plus en tête j'avoue, faudrait que je mesure sur le mien mais bon ça n'a pas valeur de référence non plus.
ça reste le point le plus délicat de la construction.
Par contre ça marche pas mal c'est vrai que la diffusion est beaucoup plus homogène.


Ok merci

Je fais faire en sorte que les angles du deflecteur soit correct pour orienter le flux vers les ouvertures laterales.

Je pense que je vais fabriquer le déflecteur en CTP sur une plaque pour que que tout puisse etre posé non définitif afin de tester plusieurs possibilités


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #12
  • Publié par
    oldamp
    le 16 Mai 2020, 12:52
Du coup ça fait un cab très profond, non ? Le système avec le HP sur son baffle standard en face avant mais avec un déflecteur en V sur le panneau du fond, arrête verticale, pour diriger le flux vers des ouïes sur les cotés ça ne fait pas le même effet ?
KongLeChinois
oldamp a écrit :
Du coup ça fait un cab très profond, non ? Le système avec le HP sur son baffle standard en face avant mais avec un déflecteur en V sur le panneau du fond, arrête verticale, pour diriger le flux vers des ouïes sur les cotés ça ne fait pas le même effet ?

profondeur totale 38 cm pour pouvoir incliner le HP à 30 degré

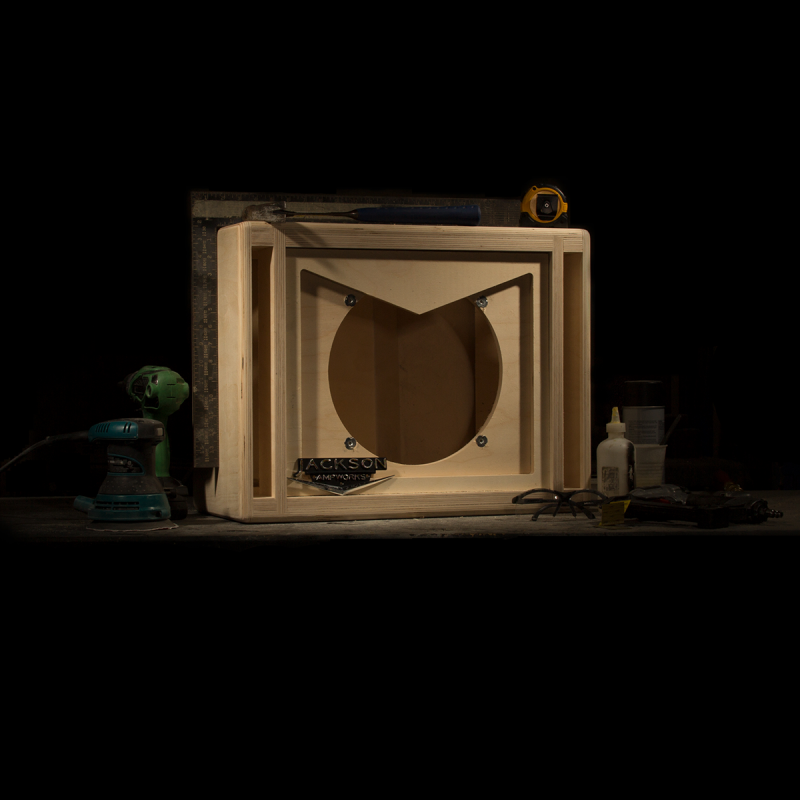

oui c'est effectivement plus simple de faire un "open side" style Jackson ou autre





Mais t'as pas la diffusion à 70 degre en vertical ni le deflecteur en partie haute du cab qui vas recevoir le flux direct (effet deeflex).


Cherche pas c'est "plaisir d'offrir, joie de recevoir"
sam1366
Oui je pense que le rendu ne sera pas du tout le même, ça va surement spatialiser un peu mieux le son mais on aura toujours l'effet diffusion dans les pieds alors qu'avec le système incliné, à 1m devant le cab posé au sol on entend beaucoup mieux.
KongLeChinois

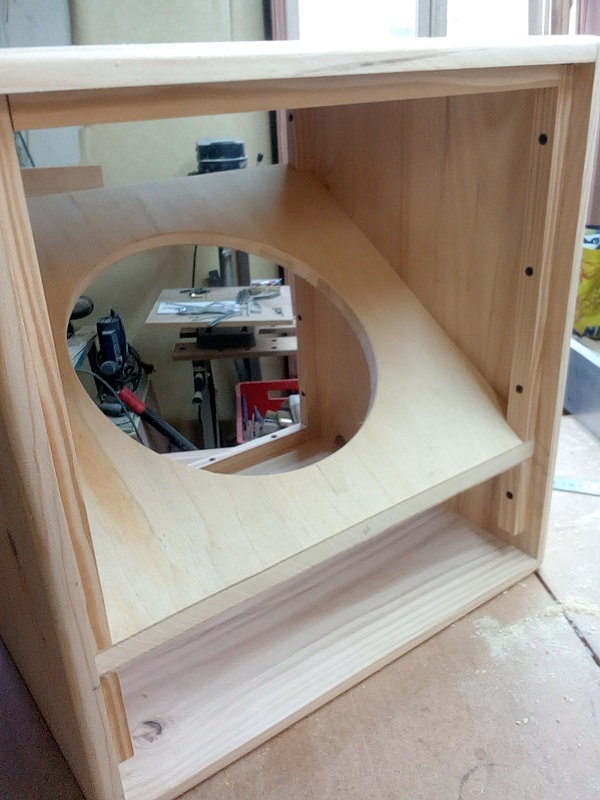

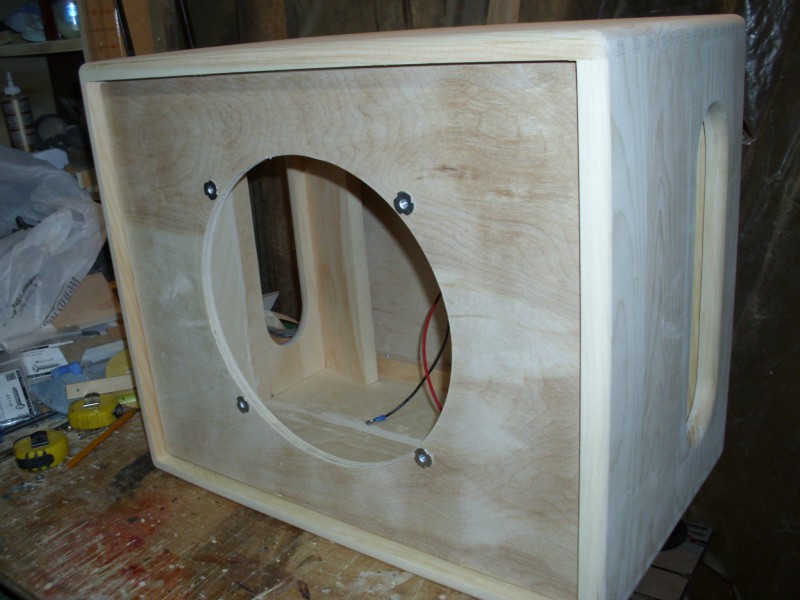

Voila le résultat avec la découpe des évents latéraux



Cherche pas c'est "plaisir d'offrir, joie de recevoir"
