Question diagramme

Bonjour

Pour la première fois, je me suis lancé pour changer les micros d'une Italia D-man (baritone).
Je souhaite revoir entièrement le montage, j'ai donc acheté 2 micros simple de Fender Jaguar.
L'idée est d'avoir un truc simple et direct :
- 2 micros simples
- 1 potard volume
- 2 sélecteurs 3 positions
- entrée jack

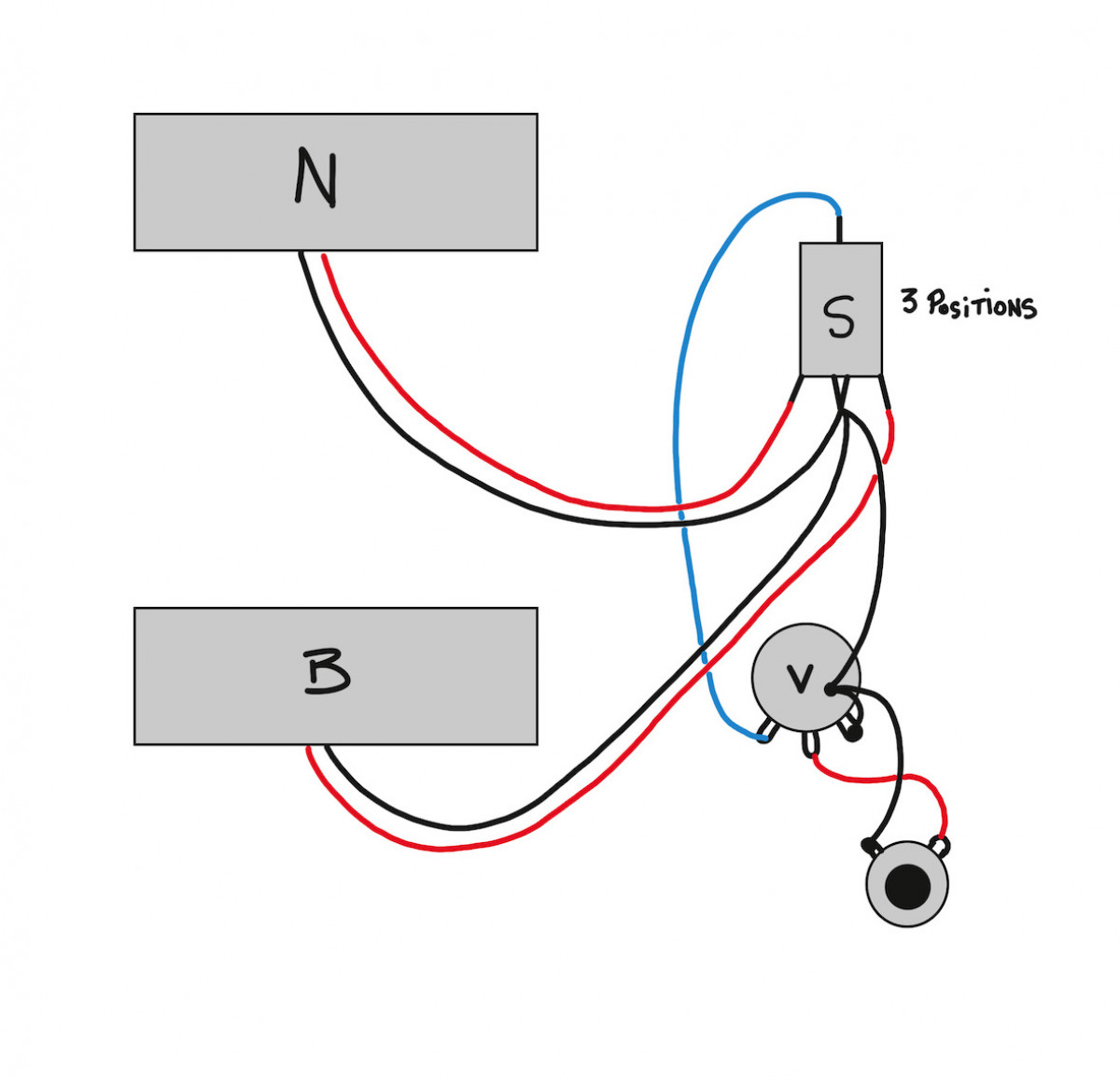

Voici le diagramme que j'ai fait en m'appuyant sur des schémas trouvés ça et là, je me suis lancé dans les soudures et... rien ne marche
J'ai simplement une légère ouverture de buzz léger quand je tourne le potard de volume.
Avant de tout réouvrir et de tester les éléments (ce que je n'ai pas fait), et comme je suis un parfait noob en électronique, est-ce que le diagramme est juste ou faux ?

Merci pour votre aide !

Je pense que c'est normale car actuellement tout est à la masse

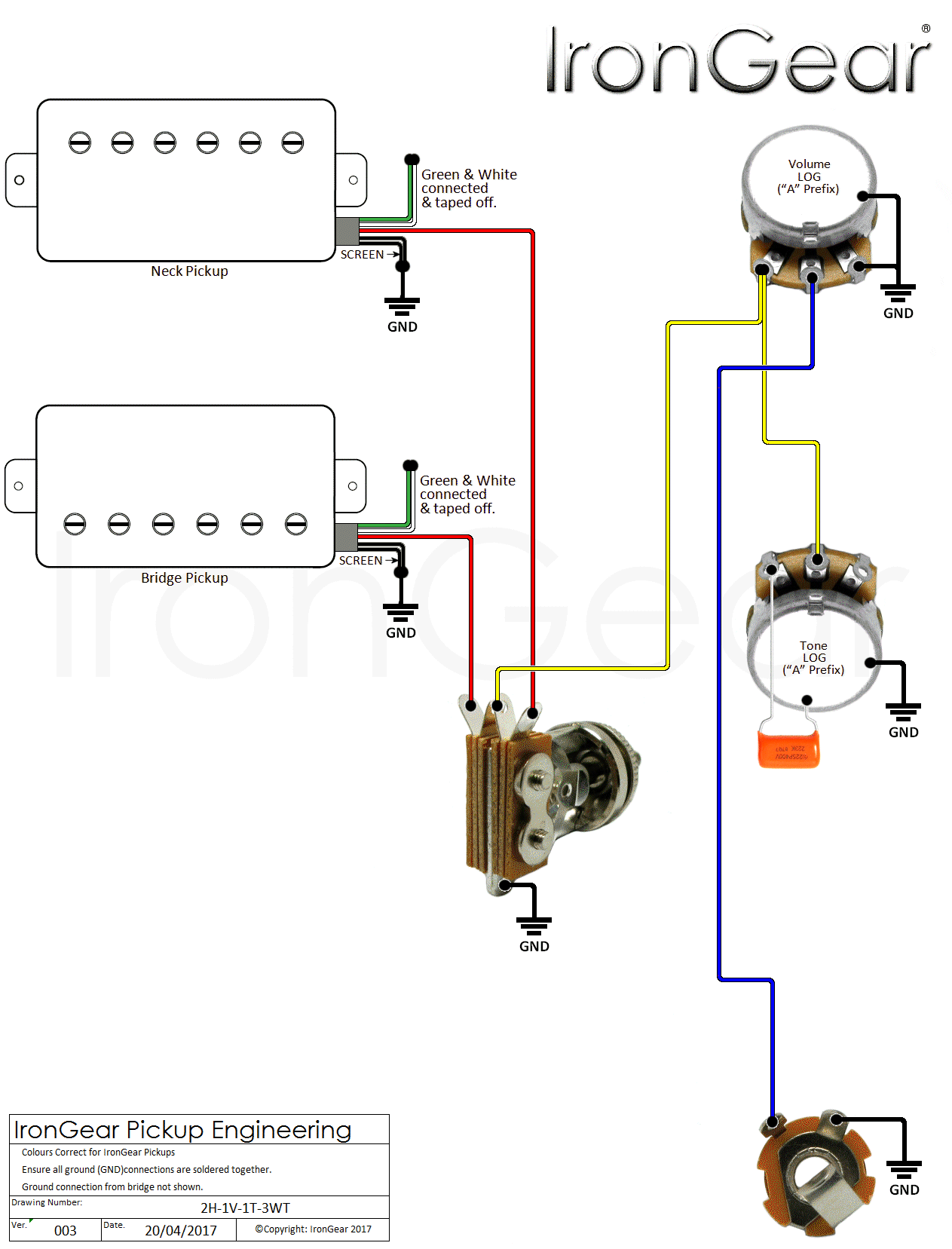

Le câblage normalement doit est ainsi:

https://www.guitariste.com/sha(...)2.gif

T'as inversé masse et sortie sur ton sélecteur.

Excellent c'était ça ! Merci beaucoup !

De rien!
