Problème buzz pedale DIY

Mouahahahahahahh

Salut tout le monde

Bon j’ai tout refait le câblage, c’est pas mieux si ce n’est pire

Maintenant plus de son en off ( je pense à un problème de câblage sur le true bypass)

Pas de son sur on : le même buzz que sur le precedent câblage avec le son de la gratte en moins

Et j’ai remarquer que la résistance r10
devient brûlante au bout d’environ 1 min

J’ai mesurer la tension d’entree qui est de 7v pour 9 sortie fiche d’alim du coup le régulateur de tension ne fonctionne pas et donc pas de son j’ai juste ?

Je poste des photos dans 2 min avec le schéma d’implantation que j’ai fait si quelqu’un voit une erreur je suis preneur

Merci...

Elles sont longues tes deux minutes.

Pourquoi ne pas utiliser une implantation vérifiée pour commencer?

Utilise donc ce layout bien plus compact et simple:

http://tagboardeffects.blogspo(...)l?m=1

testes le régulateur seul, voir post de manu. si y'a pas 5 volts en sortie change le
check le schéma, voir post de geogeo

testes la partie alim seule comme sur le schéma du pdf. envoie tes mesures : VB VC sorties 4 et 8

Balance ton circuit à la poubelle, qui a dû être souder dessouder 15 fois déja et refais le en circuit strip comme indiqué par George. Ta plaque à pastille c'est trop galère et tu fais trop de pâtés de soudure !

salut tout le monde

désoler pour le silence j'ai repasser une commande pour avoir des strip board et autres....

une petite question encore : quel est ce truc bleu entre les 2 résistances de 10K et sous le condo de 1uF en bas a droite du layout de geogeo68? je ne connais pas ce symbole
http://4.bp.blogspot.com/-vtqf(...)e.png

de plus sur le layout il n'y a pas de résistance de 33Ohm comme sur le schéma initial est'ce grave ?

Le truc bleu c'est un trimmer de volume

Pas grave pour la résistance de 33R, ce que je peux te dire c'est que ce montage fonctionne parfaitement ; je l'ai sur mon pedalboard depuis quelques années

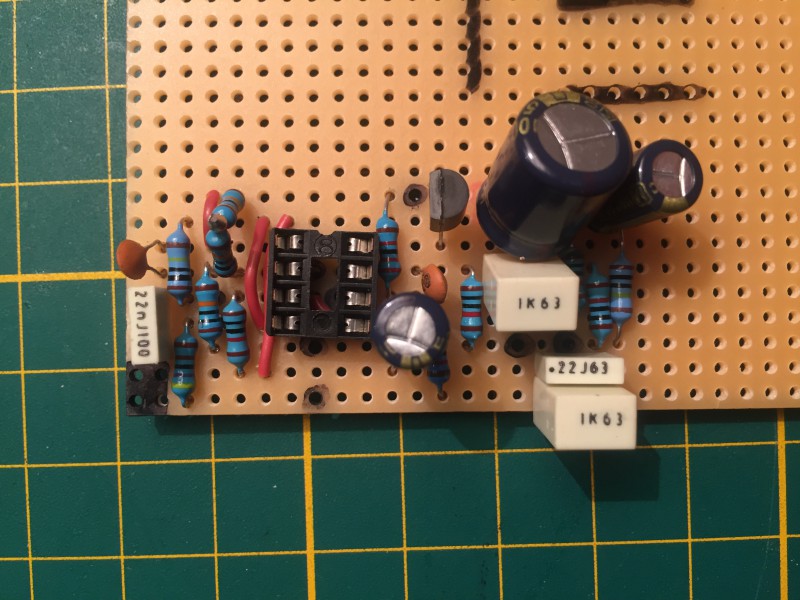

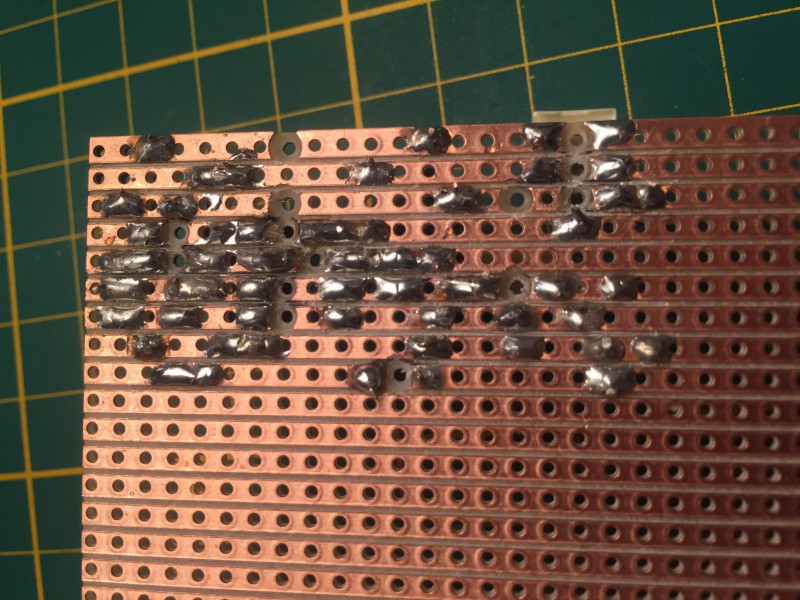

Du coup j’ai avancé sur le câblage, c’est quand même mieux avec un strip board!!!

Quesaquo ? L’emplacement pour le potard de volume je suppose ?
Si oui je comprends le 2 et3 du pot vol en commun avec la resistance de 10K et le 1 du pot vol en commun avec resiticance 20k,22k et condo 100 pF? J'ai bon ?

Oui "le truc bleu"est le potentiomètre de contrôle du volume.
Les broches de celui-ci sont presque comme tu le dis, à la différence que la broche 3 est isolée, elle n'est reliée à rien.

D'ailleurs, si je ne me trompe pas en regardant ta platine, l'isolation est déjà prévue.

Je retente ici.

Salut les gras j’ai une question (car je sus un plutôt mauvais en électronique).
J’ai cette pédale depuis de nombreuses années : une vielles sd9 dont j’ai vraiment du mal à me séparer et qui est constamment sur mon PB.
J’adore le son mais elle a toujours eu ce problème de volume à savoir que même à fond c’est trop léger, elle un manque considérable de volume/headroom.
Donc que puis-je faire sans en dénaturer (trop) le son ?
Un changement du potard de volume est faisable? (quel sorte et spécification) ou autres résistances à changer.

D’avance merci si le sujet n’est pas au bon endroit j’en suis désolé.

Des photos

c'est vrai que tu aurais pu lui ouvrir un thread à cette belle ibanez
(je vais finir par regretter d'avoir donné le pt 909 que j'avais payé.. 5 euros !! )

vu le schéma de ta sd9 tu dois avoir un écart de volume entre on et byp ? (les diodes de clip sont après le 4558 )
si c'est çà ton souci pas facile à regler sans modif plus complexe que changer un potar

tu as testé de la mettre toujours on et de la bypasser avec une ls2 ou une aby ? (sur la ls2 il me semble qu'on peut booster le niveau en plus)
