Modifications électronique Gibson sg

Hello ami guitaristes.

Je joue de la guitare depuis environ un an et après avoir essayé plusieurs modèles je me suis arrêté sur une guitare qui me convient très bien une belle gibson sg faded et j ai la chance d'avoir un modèle disposant d'une bonne lutherie. Un peu cabossé par l ancien propriétaire mais très attachante.

J'ai changé les mécanismes qui étaient faiblards par des grover.
Je cherchais à améliorer l électronique en achetant un kit vintage déjà assemblé et en ajoutant des micros.

J'ai chopé un kit optimisé sg sur eBay ainsi que des micros Tonerider rocksong je pense assez adaptés à une sg...

Je pensais simplement souder les micros et la masse au kit étant donné que je suis assez bricoleur ... j aime bien apprendre plutôt que de toujours tout faire faire par quelqu'un d autre.

Problème les schémas du kit et des micros sont différents ce qui me fait douter...

Du coup j ai déjà un câble qui part du switch soudé en face des condos... dois je souder le cable rouge sur la dernière patte libre ? J ai peur de faire une bourde.

Où souder le câble de masse qui part du bridge ?

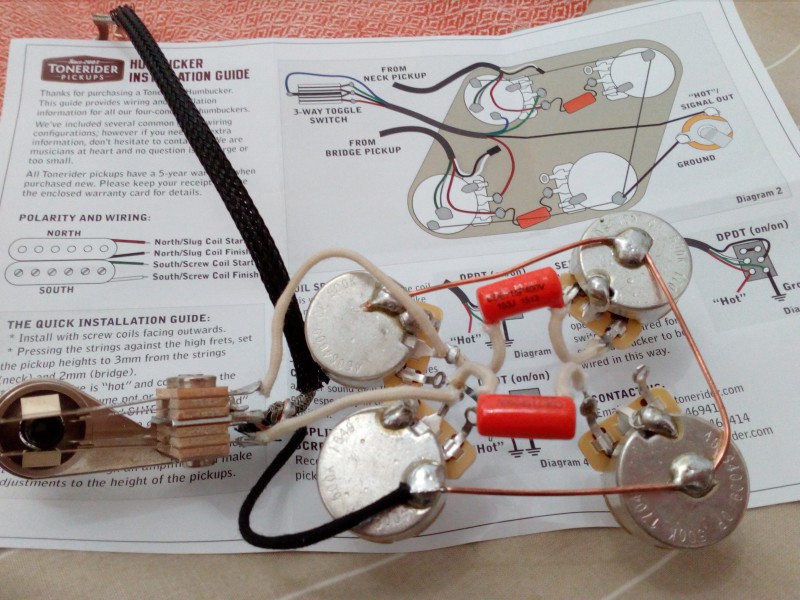

Je vous envoie les schémas...

Il n'y aucun risque à raccorder un câble au mauvais endroit au pire tu n'auras pas de son

Sur le schéma tonerider les condensateurs sont reliés différemment: c'est un câblage moderne.
Alors que ton kit est un câblage de type 50's

Tu dois simplement suivre le schéma Tonerider pour raccorder les micros aux potentiomètres de la même façon ainsi que les masses sur les capots et isoler les deux câbles

Merci de ta réponse!. N y aurait il pas moyen de contourner le problème simplement en soudant les micros autrement sans toucher au kit ?

merci beaucoup pour ton aide.

Comme t'as dit geogeo, tu touches pas aux soudures du kit. Le câblage 50's de ton kit est bien mieux à mon goût que le câblage moderne du schéma Tonerider. (pas de perte d'aigus quand tu baisses le volume)
Tu soudes ton fil rouge (patte potard), ton fil vert + masse (cul du potard) et le blanc + noir reliés (dans le vide) comme sur le schéma. Le fil de masse du chevalet, beh à la masse! Au cul du potard volume manche.

Ok donc le fil rouge sur les pattes laissées libres sur les potards? On les distingue sur la photo. C est bien ça? Merci de ton aide je débute c est agréable d'avoir un coup de main !

Oui c'est bien ça.

Merci beaucoup ça m avance beaucoup
