Câblage Jimmy Page 4 push/pull CTS Epiphone LP Std pro

Bonjour à tous!

Après 12 ans sans jouer, je me suis remis à la guitare, et me suis pris une Epiphone Les Paul Plus Top Pro LH (Cherry Sunburst, pas vraiment le choix en LH chez Epiphone), un Fender Mustang III V2, et un iRig2 avec AmpliTube sur iPhone et iPad. Le

La gratte a été réglée chez un luthier. La lutherie est bonne, les ProBucker 2 & 3 sonnent pas trop mal, mais je trouve les potards un peu justes : manque de progressivité, sauts de volume et de tonalité. Puis c'est écrit made in Korea, et ça ne me plait pas...

Comme j'aime bien bricoler (j'ai démonté et remonté à peu près toute ma voiture...), je me suis commandé ça :

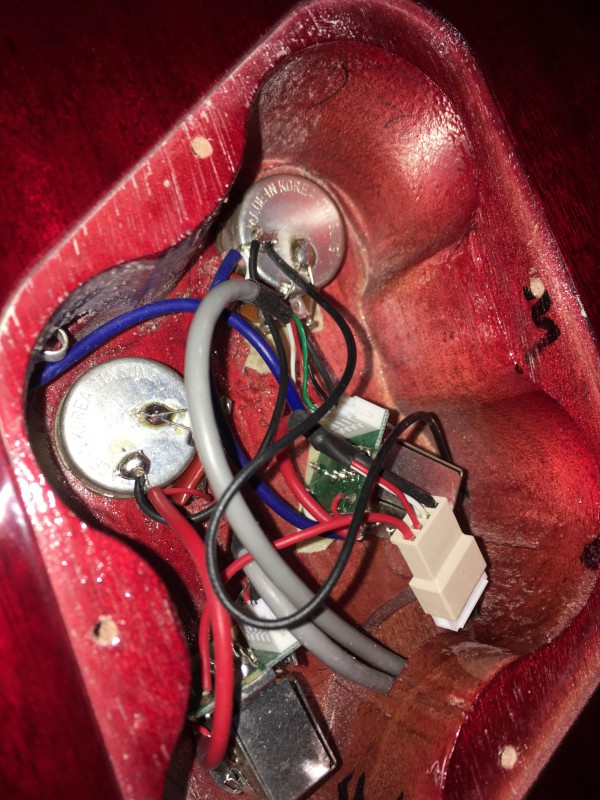

Pour l'instant j'en suis là :



J'y ai passé quelques heures : couper les fils à la bonne dimension, torsader, étamer, souder... un vrai plat de spaghettis.

Le switch de chez Switchcraft est pret aussi, il me manque les connecteurs Quick Connect de chez Epiphone (en cours de livraison) pour pouvoir connecter facilement les ProBucker (et les suivants, j'ai peu de doutes sur le fait qu'ils seront remplacés à un moment ou à un autre...).

Les boutons seront remplacés par des Gibson gold hat déjà reçus (les Epiphone sont des 18 cannelures, les Gibson des 24 pour aller avec les potards CTS).

Je vous ferai un retour une fois terminé et monté (dans la semaine a priori).

A+

Mat

Petite question : j'ai acheté de quoi blinder la cavité. Y a-t-il un intérêt sur une Les Paul, ou je laisse tomber?

Y'a déjà une peinture isolante graphite dans la cavité élec ...ça suffit amplement

J'en ai pas vraiment l'impression...

J'ai pris des habitudes d'enfant gâté avec mes Tokai

J'ai des Jazzmaster pas blindées et pas de buzz, si ton cablage est bien fait, je ne vois pas pourquoi il y aurait des problèmes (j'ai pas le souvenir que ce soit blindé dans mon Epi FlyingV)

Du coup j'hésite à tout blinder... je ne sais pas si ça a un intérêt ou pas. Et si je ne vais pas me retrouver avec des masses en doublon.

.

Et blinder une gratte en humbucker , l'intéret me parait très anecdotique ...

Bon , cela dit , c'est comme vous voulez ...

Juste AMHA

C'est bien pour ça que je posais la question!

Du coup je pense que je vais m'en passer.

Avant je le faisais toujours,
Mais sur mes derniers recâblages LP je ne l'ai pas fait et ça ne change rien.

Comme dit plus haut avec des humbuckers pas d'intérêt
Uniquement utile avec des simples.

Tu as utilisé quel schéma pour ton super circuit JP?

N'utilise pas celui de Seymour Duncan car il y a des erreurs apparemment

J'ai utilisé celui de sixstringsupplies chez qui j'ai commandé le kit.

Il est effectivement un peu différent de celui de chez Seymour Duncan.

Ahah
Juste 2 questions

Il y a 21 ou 22 positions ?
Et y a t'il une position morte sans son?

Pas encore essayé, j'attends encore les Quick Connect Epiphone pour connecter rapidement les micros (et pouvoir changer rapidement avec les prochains) avant de virer l'électronique actuelle et d'installer mes potards de la morkitu.

Je suis déjà à la recherche des futurs micros : SD SH1/SH4, Whole Lotta, Gibson 57 et 57 plus, Bare Knuckle, Tornade? Je ne sais pas trop... tout ce dont je suis sûr, c'est que les ProBuckers ne feront probablement pas plus de quelques petits mois... me faut des trucs qui me permettent d'essayer de jouer du Led Zep, du Hendrix, du Dire Straits, Santana, AC/DC, Gun's, Metallica... voire un peu de Muse, du bon grunge, du punk...

Mais il t'ont pas fourni une description des positions avec le plan de câblage ?

Car il y en a un paquet pour s'y retrouver :
21 normalement, mais il existe un câblage à 22 positions avec une mise en parallèle des bobines du micro bridge par exemple, au lieu d'un humbucker en série.

Si si, j'ai un plan, la fonction de chaque potard (Les deux volumes pour le split coil neck et bridge, un tone pour le déphasage et un autre pour les deux micros en série). A priori c'est le 21 positions.
Je me suis bien marré à le faire en inversé d'ailleurs (gaucher inside).
