Rappel du dernier message de la page précédente :
Matt310
Si si, j'ai un plan, la fonction de chaque potard (Les deux volumes pour le split coil neck et bridge, un tone pour le déphasage et un autre pour les deux micros en série). A priori c'est le 21 positions.
Je me suis bien marré à le faire en inversé d'ailleurs (gaucher inside).
Bad Monkey
Ils ont mis combien de temps a te livrer?
"You'll never come up with your own gear, untill you've copied.
That's the best thing. Just steal!"

-Ritchie Blackmore

“I may not be the greatest guitar player in the world,
but I’m 100 times better than everyone else. ;)”

–John Norum
Matt310
Trois ou quatre jours. Commandé un dimanche, posté un Lundi, reçu le mercredi ou le Jeudi.
loicdulux
J'ai des micros sympas à vendre, j'ai aussi des gibson 57 bridge et neck (mais pas "plus, à verifier), naked.

21 ou 22... c'est beaucoup. Grâce à Geogeo j'ai un toggle à 6 position et juste un push pull pour activer le 3ieme micros de la black beauty. Meme cablage que la gibson black beauty Page. J'adore mais m'em faudrwit pas plus. Au final tu tournes sur 4, max 5 combinaisons, deja enorme.
Matt310
J'ai déjà 8 positions avec les split coils : neck single / neck double / bridge single / bridge double / middle double double / middle single single / middle single double / middle double single...
loicdulux
Mais qu'utilises tu, au final? Pour de vrai?
Matt310
On verra bien au fur et à mesure des découvertes. J'avais déjà le split coil quand je l'ai achetée de toute façon. J'ai trouvé les potards coréens pas assez progressifs (sauts de volume et de tonalité). Donc j'ai décidé de les remplacer par des CTS push pull. Quite à en mettre 2, autant en mettre 4. Qui peut le plus peut le moins... sur ma bagnole, j'ai monté des amortisseurs et ressorts sport, et des Silent blocs renforcés. Je passe pas mon temps pied dedans, mais quand je veux je peux... avec ma gratte c'est le même concept. Comme pour l'ampli, j'ai pris un Mustang 3 V2, ça fait plein de trucs dans tous les sens. Et j'ai 100w. Même si je joue uniquement à la maison pour l'instant.
308NATO
Matt310 a écrit :
Donc j'ai décidé de les remplacer par des CTS push pull.

Je trouve les push-push bien plus pratique à l'usage.
Le tirer avec des bell knobs
geogeo68
C'est vrai que le système push push a l'air bien pratique
Par contre sur un câblage JP on doit être un peu perdu sans le repère visuel des potards enclenchés ou non.

Dis Mat, y aurait moyen de jeter un œil au plan de câblage
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
Bon j'ai tout rebranché, et j'ai un gros buzz qui augmente quand je touche les cordes / le chevalet.
Une idée ? A priori défaut de masse ou boucle de masse le buzz diminuerait. Court circuit dans le plat de spaghettis?
geogeo68
Difficile à dire comme ça
T'as revérifié ton câblage et surtout celui du toggle switch ?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
Oui j'ai trouvé ce matin, c'était la masse du switch / jack qui s'etait planquée dans la cavité, et que j'avais oublié de souder. Maintenant c'est nickel !
Le son est meilleur du peu que j'ai pu tester, de façon assez significative. Et les potards sont super progressifs!
Matt310

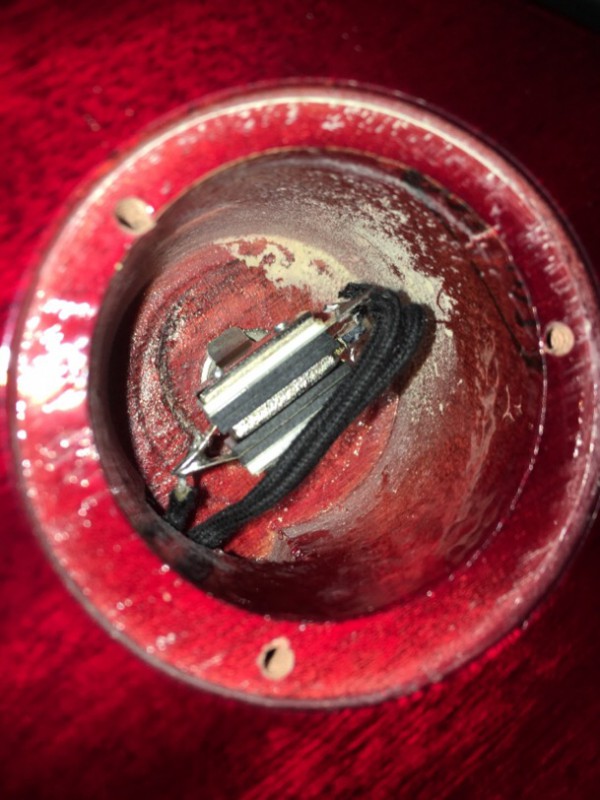

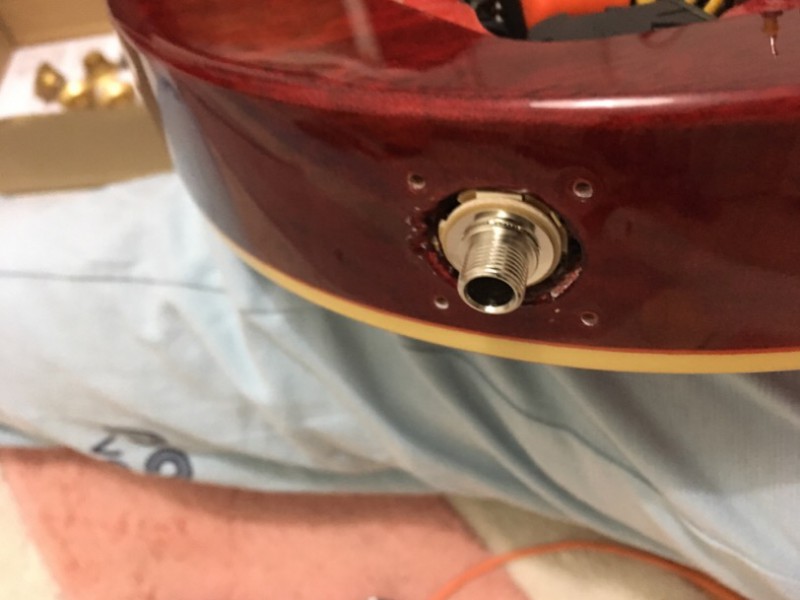

Quelques photos :





Matt310
Un petit retour sur ce câblage : c'est très sympa à l'utilisation. Monté avec un Heat Crusher et un Origin 59 SP Custom, on a une palette de sons très intéressante.
Le split manche et chevalet permet d'avoir sans surprise des sons single coil plutôt convaincants presque fenderiens (encore faut il avoir des humbuckers qui aient un split intéressant...). On a des choses sympas en mixant single / double coils également.
Le hors phase SS ou HH est pas mal en overdrive, moins interressant en clean, le série est bien en SS mais un peu trop boueux en HH.

Au final y a de quoi faire avec tout ce bazar, mais ça amène une bonne polyvalence à ma LP.
